ZY系列液压支架液压系统及控制阀设计（ID:941437）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17069687887425.zip | 7.29M |
| 2 | （安全阀）液压支架液压系统设计说明书.doc | 2.31M |
| 3 | （液控单向阀）液压支架液压系统设计说明书.doc | 2.17M |
| 4 | （立柱油缸）液压支架液压系统设计说明书.doc | 2.22M |

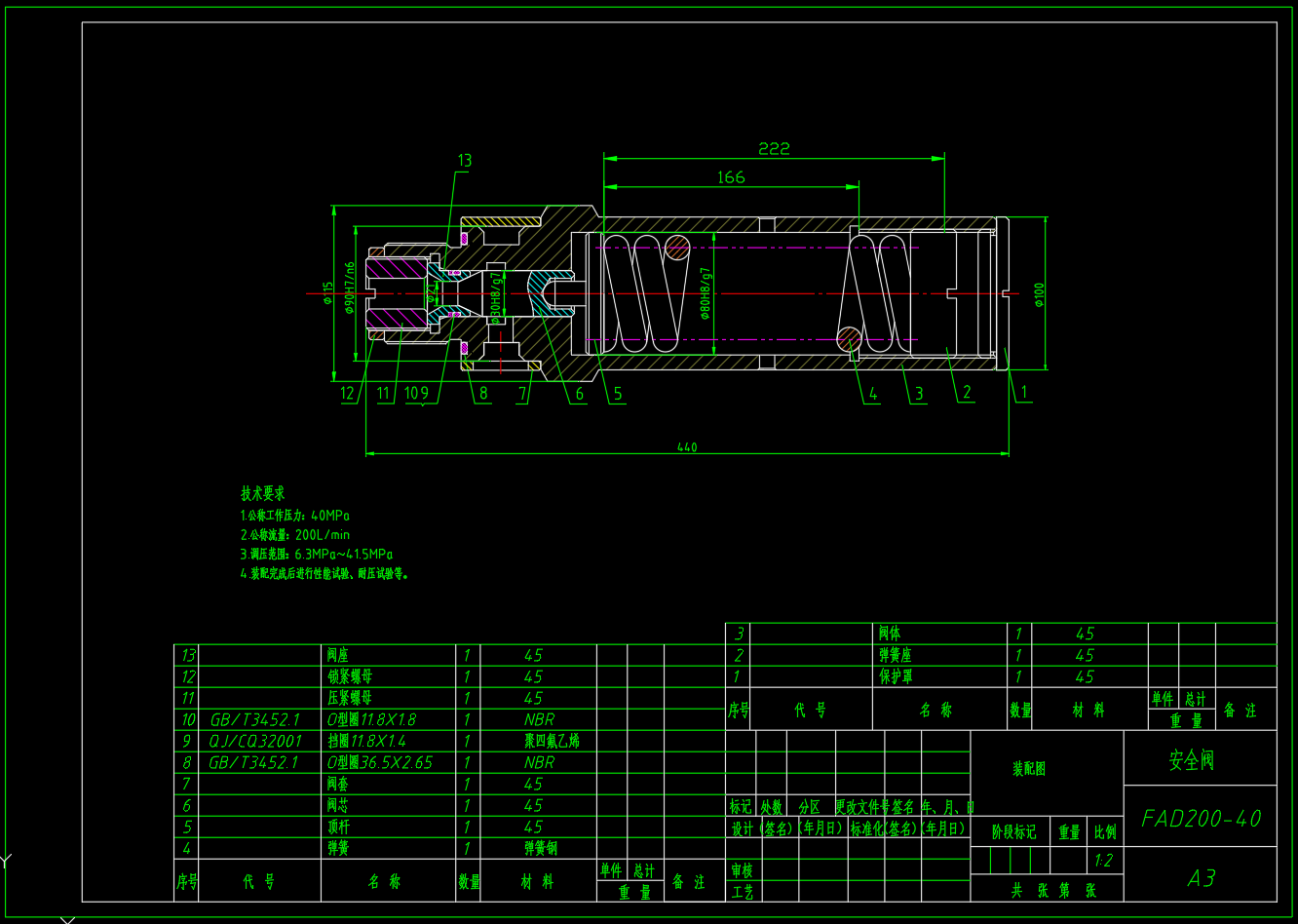

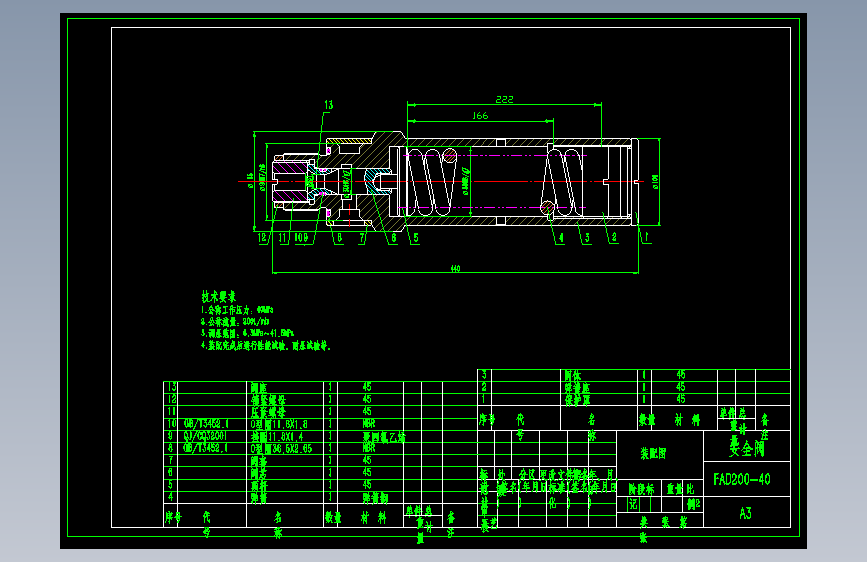

| 5 | FAD200-40安全阀-A3.bak | 170.72K |
| 6 | FAD200-40安全阀-A3.DWG | 180.61K |

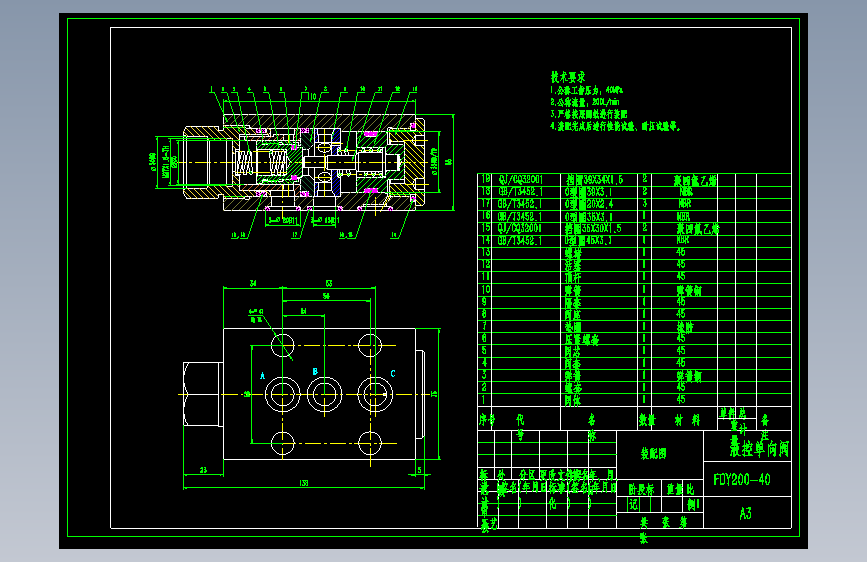

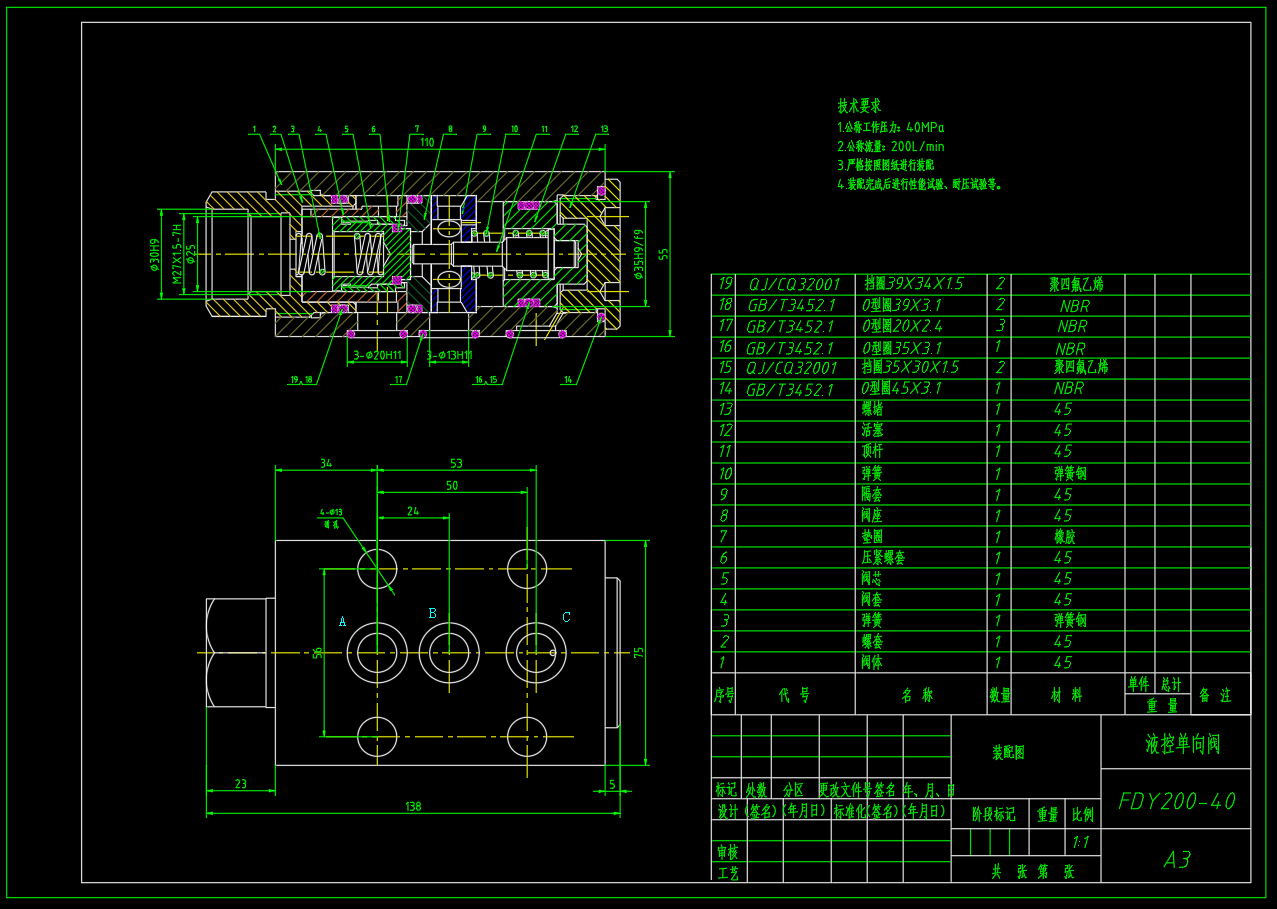

| 7 | FDY200-40液控单向阀-A3.bak | 264.71K |
| 8 | FDY200-40液控单向阀-A3.dwg | 282.88K |

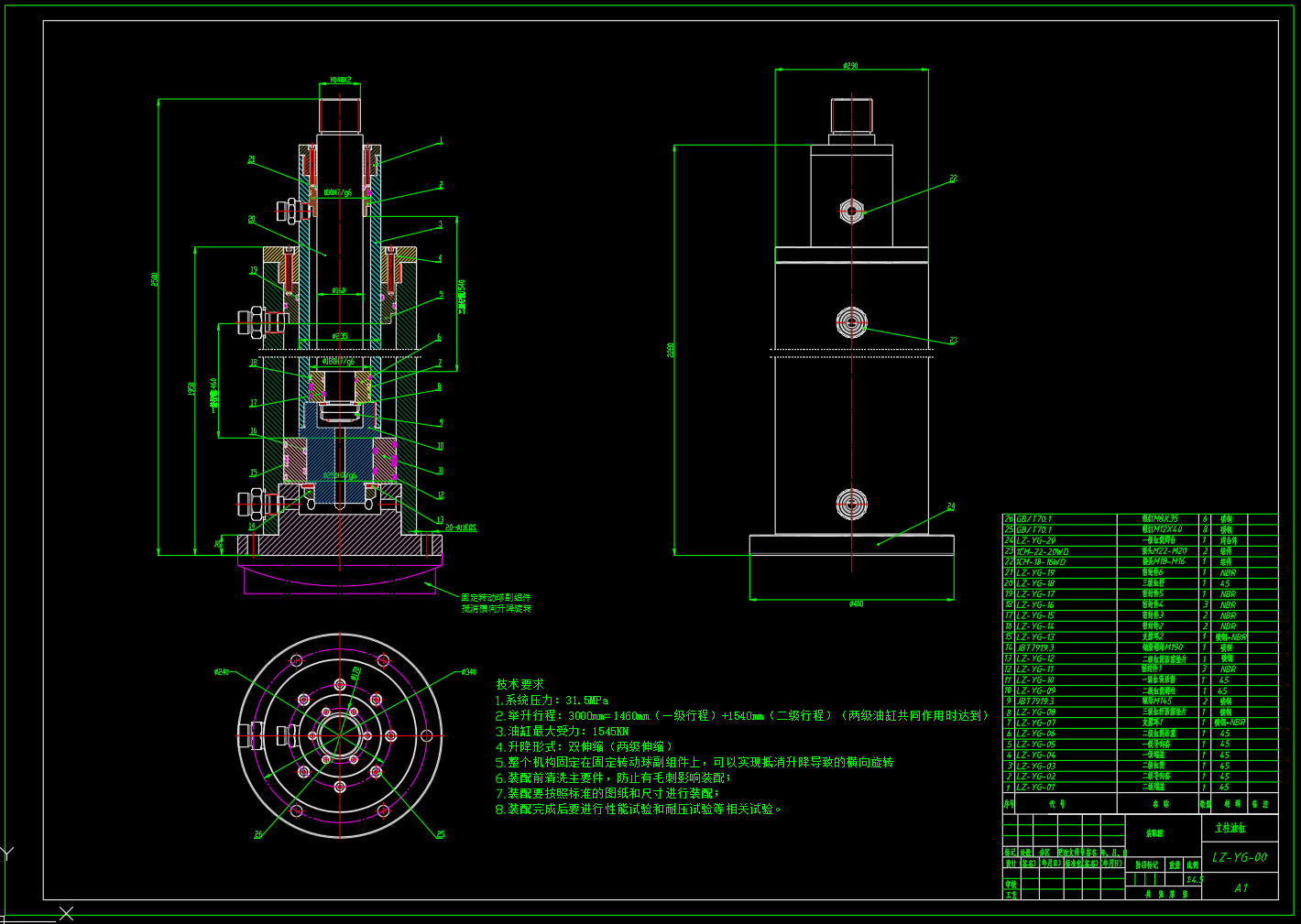

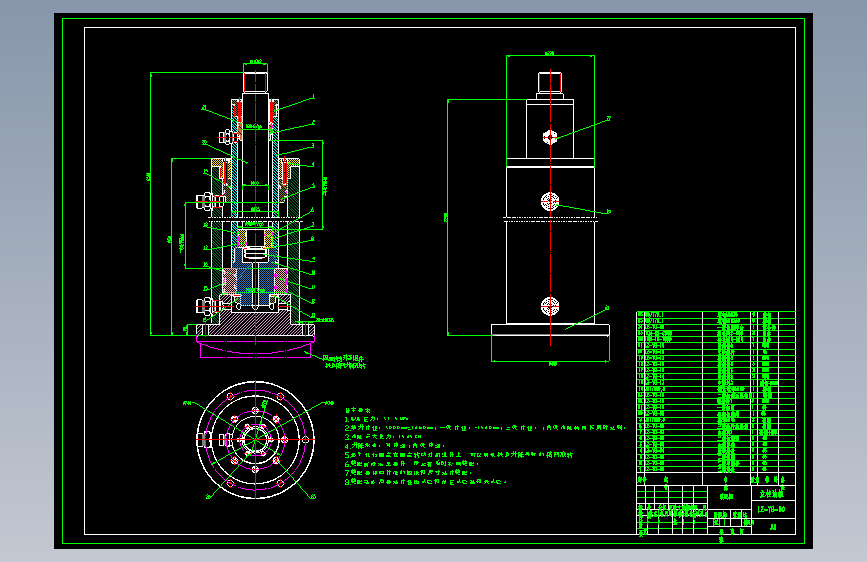

| 9 | YY-ZJ-00液压支架立柱油缸-装配图-A1.bak | 303.81K |
| 10 | YY-ZJ-00液压支架立柱油缸-装配图-A1.dwg | 303.81K |

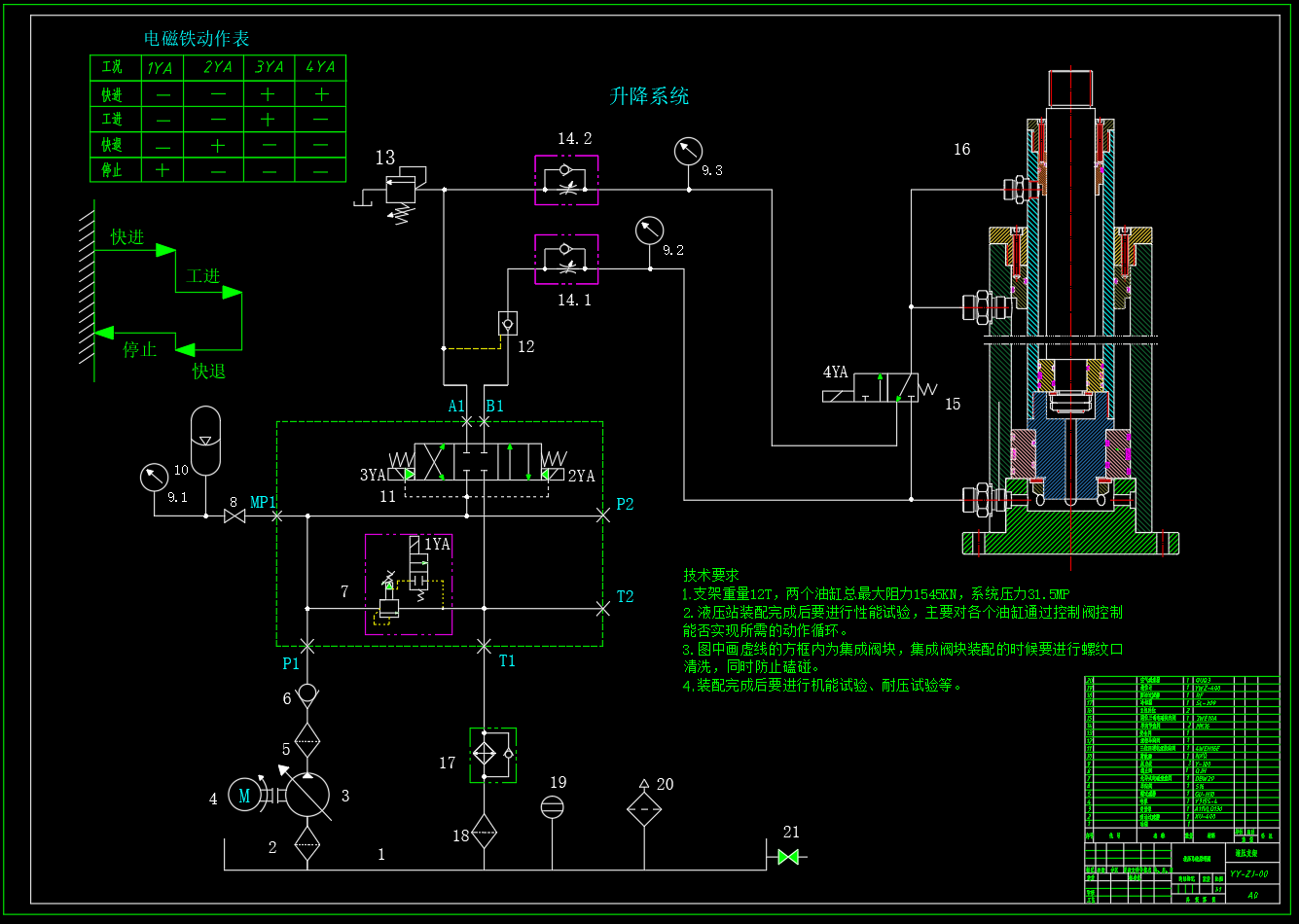

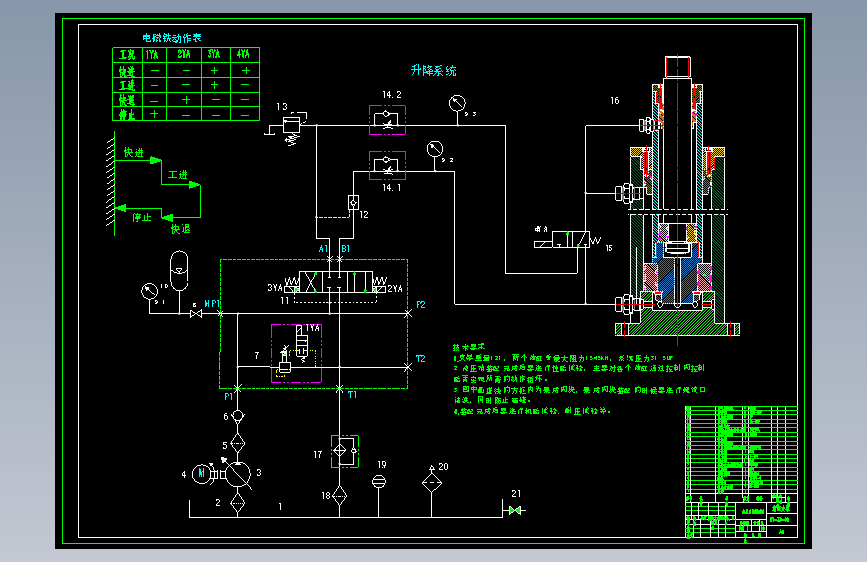

| 11 | 液压支架油缸液压系统原理图-A0.bak | 362.79K |
| 12 | 液压支架油缸液压系统原理图-A0.dwg | 362.79K |
此图纸下载需要300金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 591
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：7.46M
所需金币：300
上传时间：2024-02-03 22:00:13
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
ZY系列液压支架液压系统及控制阀设计
图纸简介
本文设计的液压支架液压系统有显著的优势，设置了阀组单元进行集中控制，集约化程度高；设置传感器，对于整个系统的负载变化可以通过数字显示，连接PLC，实现智能化控制。在液压系统的设计方面，设置了限压回路，缓冲回路，锁死回路、调速系统等回路，对于泵站设计来说，进行了优化设计，进一步集成化，减小了体积，节约了空间，对于专项设计，展开了立柱油缸的结构设计，实现了二级长距离伸缩功能，展开了液压单向阀设计，实现了油路锁死功能，展开了安全阀设计，实现了液压系统的保护功能。
