DMD1000.00抹光机设计三维（ID:954822）

机械设备 / 非标机械 / DMD1000.00抹光机设计三维

©非原创

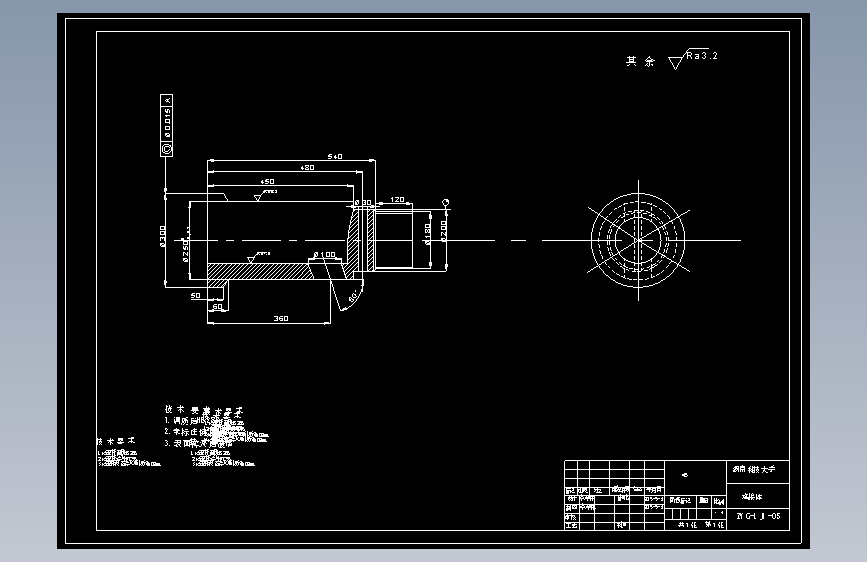

平面图

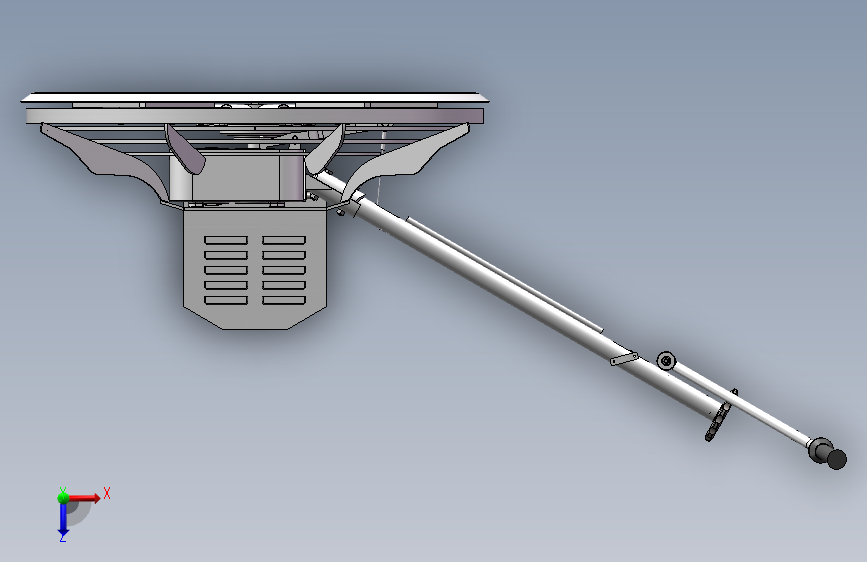

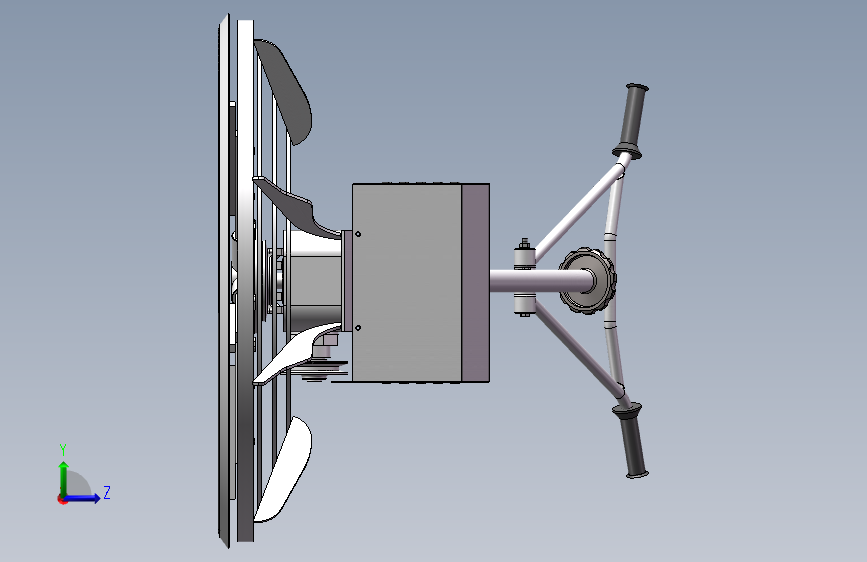

3D视图

文件列表

#	文件名称	文件大小
1	17075387353099.rar	19.79M
2	002电机.SLDPRT	168.06K
3	DMD1000-01刀架固定杆.SLDPRT	115.64K
4	DMD1000-02调节臂.SLDPRT	127.44K
5	DMD1000-03手柄下压板.SLDPRT	137.89K
6	DMD1000-04销轴1.SLDPRT	136.04K
7	DMD1000-05调节压盘.SLDPRT	89.72K
8	DMD1000-06拔叉压盘.SLDPRT	135.35K

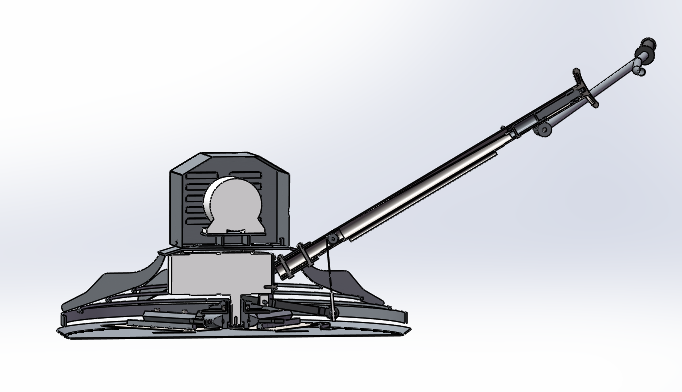

9	DMD1000-07五星轴.SLDPRT	286.90K
10	DMD1000-08拔叉.SLDPRT	178.18K

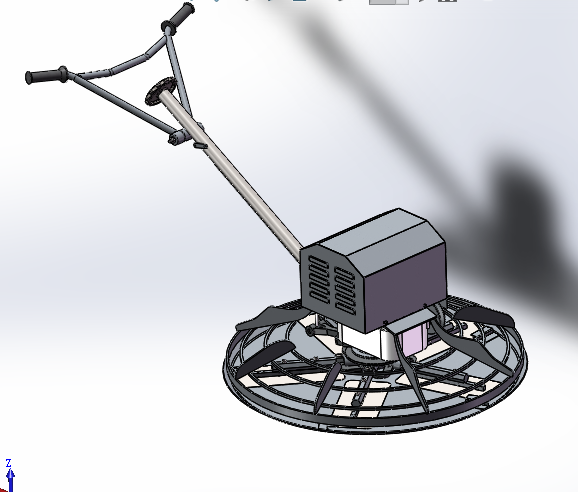

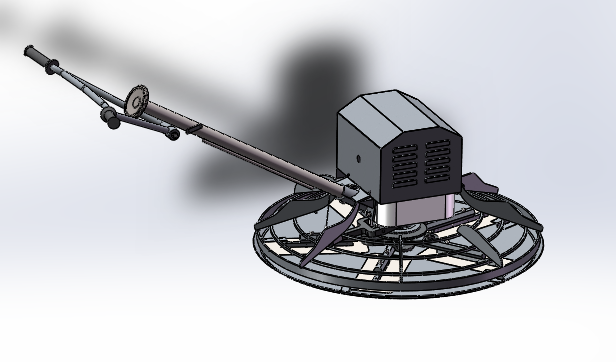

11	DMD1000-09销轴Ⅱ.SLDPRT	104.74K
12	DMD1000-12压盖.SLDPRT	72.81K
13	DMD1000-13压盖.SLDPRT	83.19K
14	DMD1000.00抹光机总装.SLDASM	3.26M
15	DMD1000.00抹光机总装.STEP	8.53M
16	DMD1000.05电机可调整底座.SLDPRT	174.81K
17	DMD1000.11带轮.SLDPRT	146.00K
18	GB／T301-1995[推力球轴承[51000]51111].sldprt	318.21K

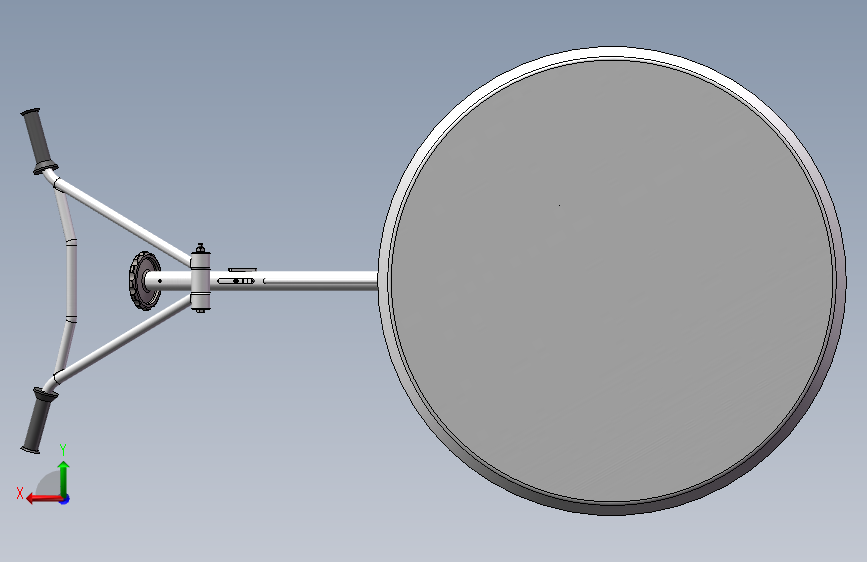

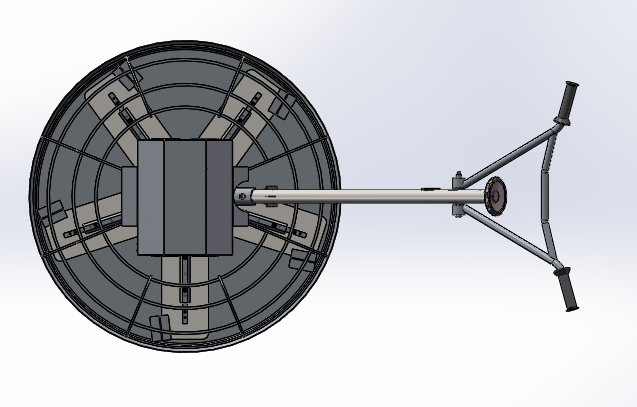

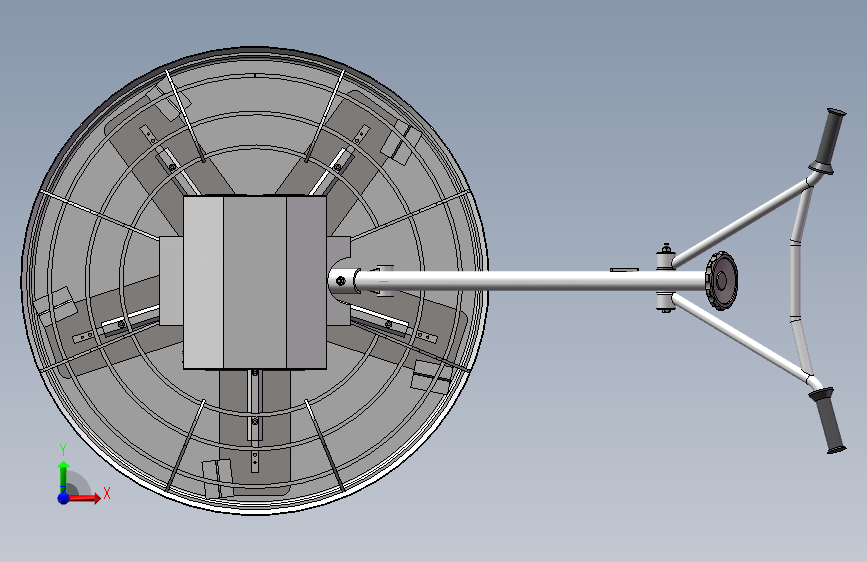

19	俯视.png	143.74K
20	剖视图.png	104.50K

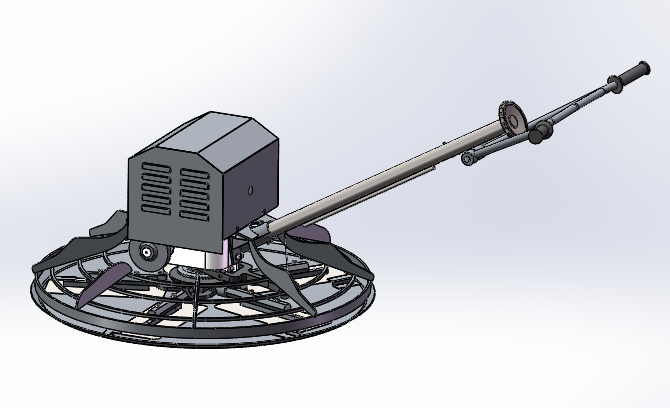

21	轴侧1.png	137.24K
22	轴侧2.png	133.88K
23	轴侧3.png	163.83K
24	GB／T5780-2016[六角头螺栓C级M10×140].sldprt	149.92K
25	GB／T5780-2016[六角头螺栓C级M10×65].sldprt	164.70K
26	GB／T6170-2000[1型六角螺母A级和B级M10].sldprt	101.52K
27	GB／T6170-2000[1型六角螺母A级和B级M8].sldprt	101.34K
28	GB／T70.1-2008[内六角圆柱头螺钉M5×35].sldprt	136.32K
29	GB／T70.1-2008[内六角圆柱头螺钉M8×25].sldprt	159.38K
30	GB／T70.1-2008[内六角圆柱头螺钉M8×30].sldprt	160.65K
31	GB／T70.1-2008[内六角圆柱头螺钉M8×40].sldprt	144.18K
32	GB／T70.3-2008[内六角沉头螺钉M10×25].sldprt	155.99K
33	GB／T70.3-2008[内六角沉头螺钉M6×16].sldprt	162.52K
34	GB／T95-2002[平垫圈C级10].sldprt	58.63K
35	GB／T95-2002[平垫圈C级8].sldprt	55.69K
36	DMD1000.01-01抹盘.SLDPRT	94.70K
37	DMD1000.01-02抹盘固定板.SLDPRT	75.85K
38	DMD1000.01抹盘焊合.SLDASM	105.38K
39	DMD1000.02-01电机护罩固定板.SLDPRT	109.83K
40	DMD1000.02-02电变速箱固定板.SLDPRT	169.57K
41	DMD1000.02-03护圈长固定板.SLDPRT	94.41K
42	DMD1000.02-04护圈短固定板.SLDPRT	87.32K
43	DMD1000.02-05护圈Ⅰ.SLDPRT	69.54K
44	DMD1000.02-06护圈Ⅱ.SLDPRT	69.88K
45	DMD1000.02-07护圈Ⅲ.SLDPRT	69.06K
46	DMD1000.02-08护圈Ⅳ.SLDPRT	76.36K
47	DMD1000.02护罩焊合件.SLDASM	152.06K
48	DMD1000.03变速箱总成外购.SLDPRT	392.50K
49	002百叶窗.SLDPRT	89.03K
50	DMD1000.04电机护罩.SLDPRT	790.06K
51	DMD1000.06-01半圆管.SLDPRT	119.58K
52	DMD1000.06-02加强板.SLDPRT	70.42K
53	DMD1000.06-03底座.SLDPRT	107.25K
54	DMD1000.06手柄固定座.SLDASM	103.81K
55	DMD1000.07-02定位套.SLDPRT	148.60K
56	DMD1000.07-03丝杆.SLDPRT	157.66K
57	DMD1000.07-04丝套.SLDPRT	164.87K
58	DMD1000.07-05滑轮导向套.SLDPRT	130.57K
59	DMD1000.07-06小滑轮.SLDPRT	152.14K
60	DMD1000.07-07销轴.SLDPRT	119.23K
61	DMD1000.07-08钢丝绳.SLDPRT	82.68K
62	DMD1000.07手柄组合.SLDASM	685.85K
63	GB／T301-1995[推力球轴承[51000]51104].sldprt	285.34K
64	JB╱T7273.1-2014[小波纹手轮B型B12×125].sldprt	560.16K
65	DMD1000.07.01-01手柄主管.SLDPRT	112.36K
66	DMD1000.07.01-02中间套.SLDPRT	151.10K
67	DMD1000.07.01-03穿线管L480.SLDPRT	60.71K
68	DMD1000.07.01-04开关固定板.SLDPRT	118.53K
69	DMD1000.07.01手柄主管焊合.SLDASM	127.36K
70	00橡胶手握套.SLDPRT	121.70K
71	DMD1000.08-01支撑管.SLDPRT	103.63K
72	DMD1000.08-02手扶管.SLDPRT	86.43K
73	DMD1000.08-03定位套.SLDPRT	123.55K
74	DMD1000.08活动扶把.SLDASM	118.97K
75	DMD1000.09-01轮毂.SLDPRT	138.35K
76	DMD1000.09-02离合器活动外圈.SLDPRT	162.11K
77	DMD1000.09-03离合器压紧圈.SLDPRT	132.31K
78	DMD1000.09-04离合器扁形块.SLDPRT	109.51K
79	DMD1000.09-05离合器封盖.SLDPRT	150.61K
80	DMD1000.09离合器总成.SLDASM	1.35M
81	GB／T276-2013[深沟球轴承[60000]16007].sldprt	1.40M
82	GB／T276-2013[深沟球轴承[60000]6007].sldprt	1.39M
83	DMD1000.10-01抹片.SLDPRT	78.93K
84	DMD1000.10-02固定板.SLDPRT	124.87K
85	DMD1000.10抹片组合.SLDASM	106.32K
