油泵调节垫片冲孔落料模（CAD图+SW三维）（ID:978014）

设备部件 / 模具类 / 油泵调节垫片冲孔落料模（CAD图+SW三维）

©原创

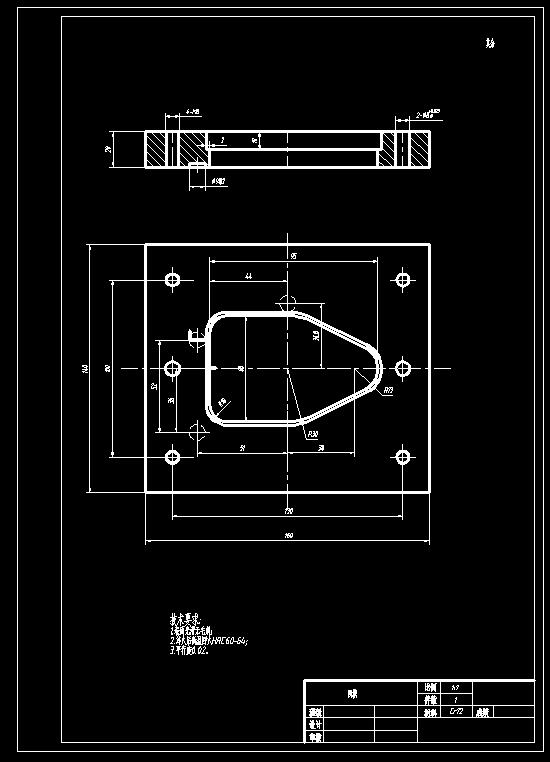

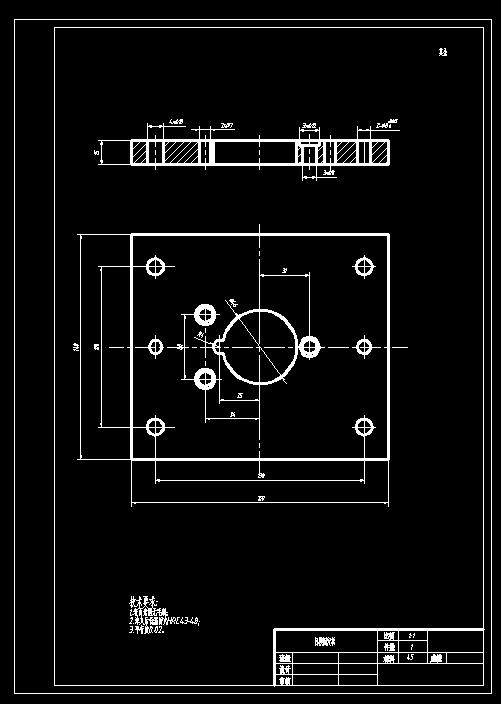

平面图

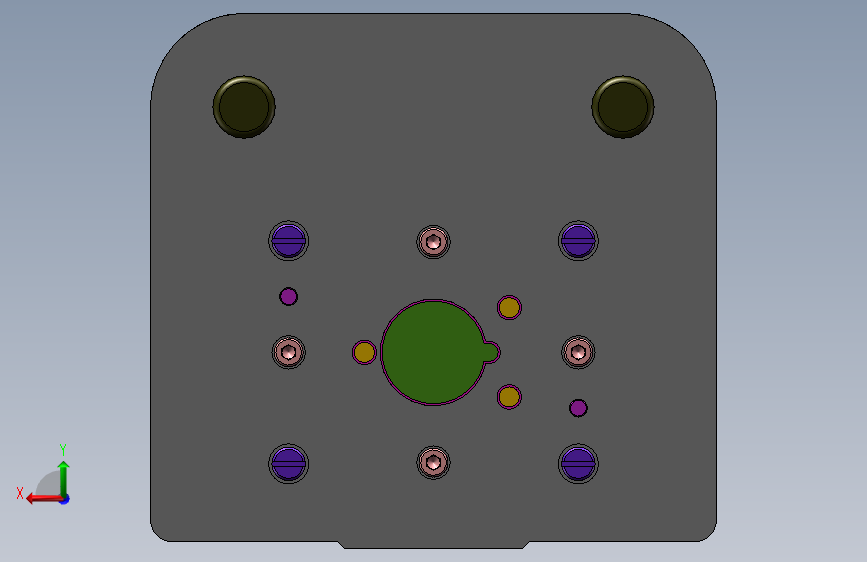

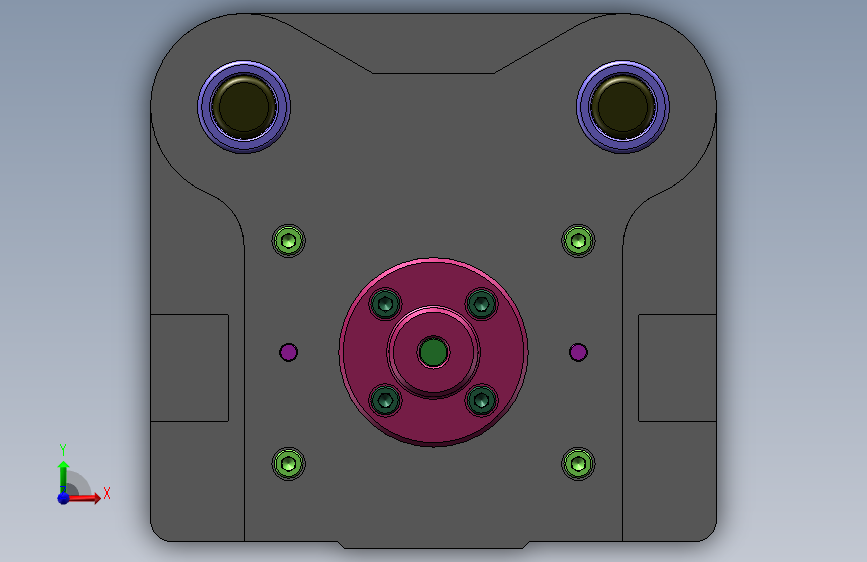

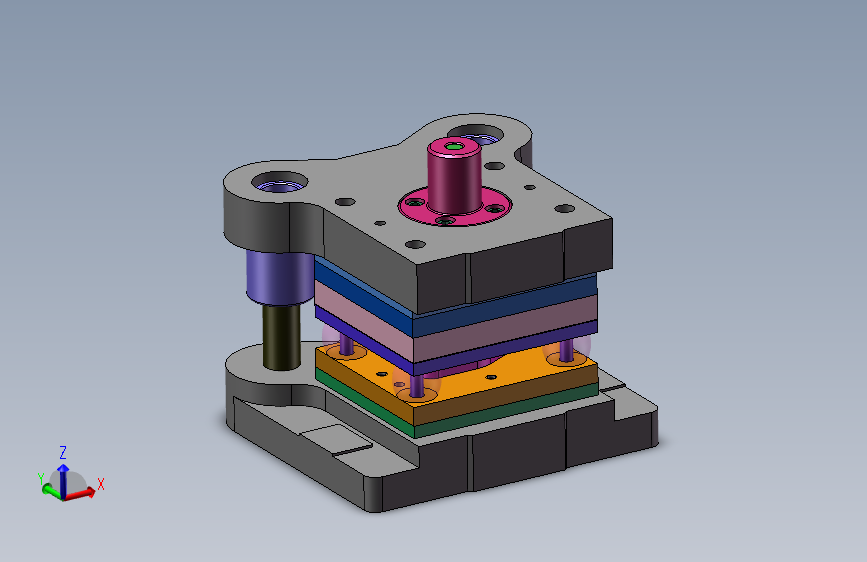

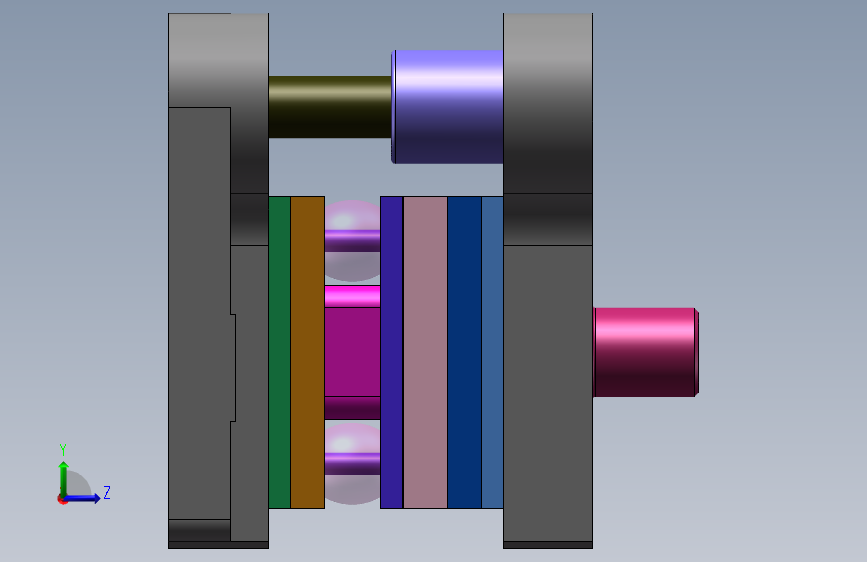

3D视图

文件列表

#	文件名称	文件大小
1	17093835331550.zip	3.60M
2	11_导套.SLDPRT	245.50K
3	12_凸模固定板.SLDPRT	183.00K
4	13_上垫板.SLDPRT	194.50K
5	14_上模座.SLDPRT	299.50K
6	15_推件板.SLDPRT	227.00K
7	17_模柄.SLDPRT	210.00K
8	18_打杆.SLDPRT	146.00K
9	1_下模座.SLDPRT	391.50K
10	20_冲孔凸模.SLDPRT	126.50K
11	21_顶杆.SLDPRT	128.50K
12	23_冲大孔凸模.SLDPRT	176.50K
13	24_凸凹模.SLDPRT	259.50K
14	2_圆柱头卸料螺钉.SLDPRT	162.00K
15	3_A型导柱.SLDPRT	157.50K
16	4_下垫板.SLDPRT	205.50K
17	6_橡胶.SLDPRT	193.50K
18	7_卸料板.SLDPRT	255.50K
19	7_卸料板2.SLDPRT	214.00K
20	8_导料销.SLDPRT	138.00K
21	9_凹模.SLDPRT	248.00K
22	B18.3.1M-8x1.25x25HexSHCS--25NHX.sldprt	601.50K
23	B18.3.1M-8x1.25x50HexSHCS--28NHX.sldprt	606.00K
24	B18.3.1M-8x1.25x60HexSHCS--28NHX.sldprt	609.50K
25	B18.3.5M-8x1.25x30SocketFCHS--30N.sldprt	545.00K
26	GB_CONNECTING_PIECE_PIN_DP8X60.sldprt	257.00K

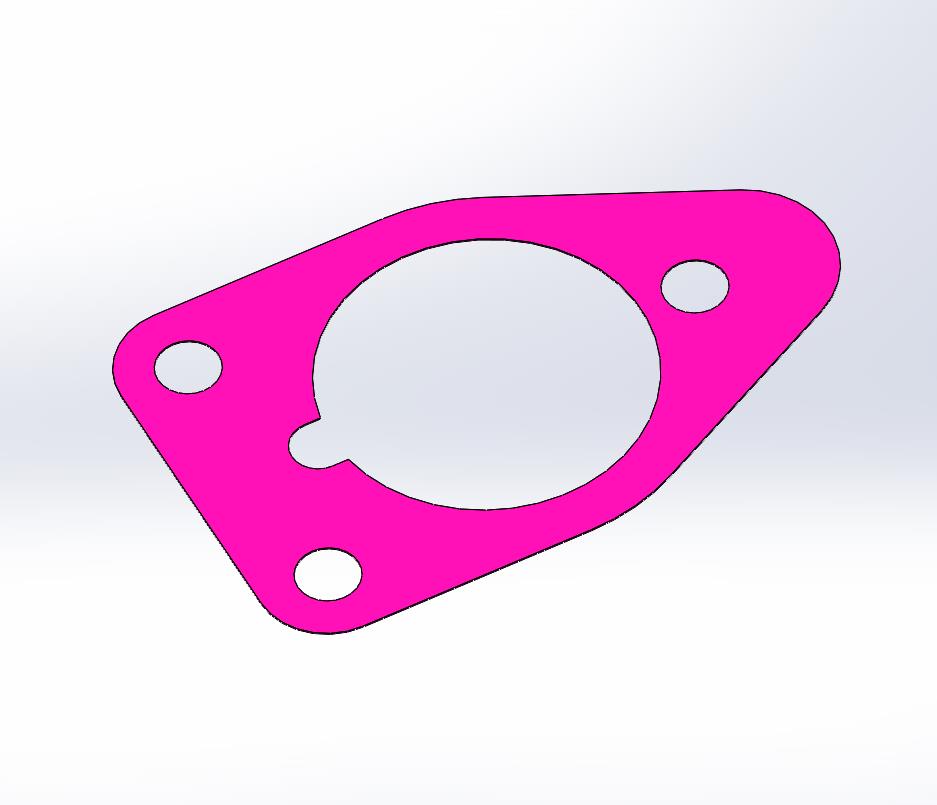

27	油泵调节垫片.SLDPRT	148.50K

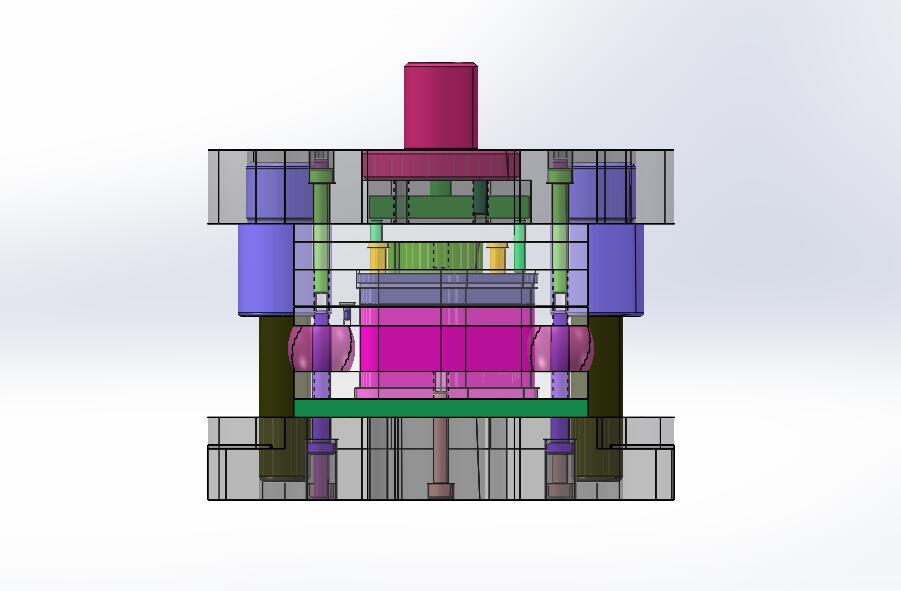

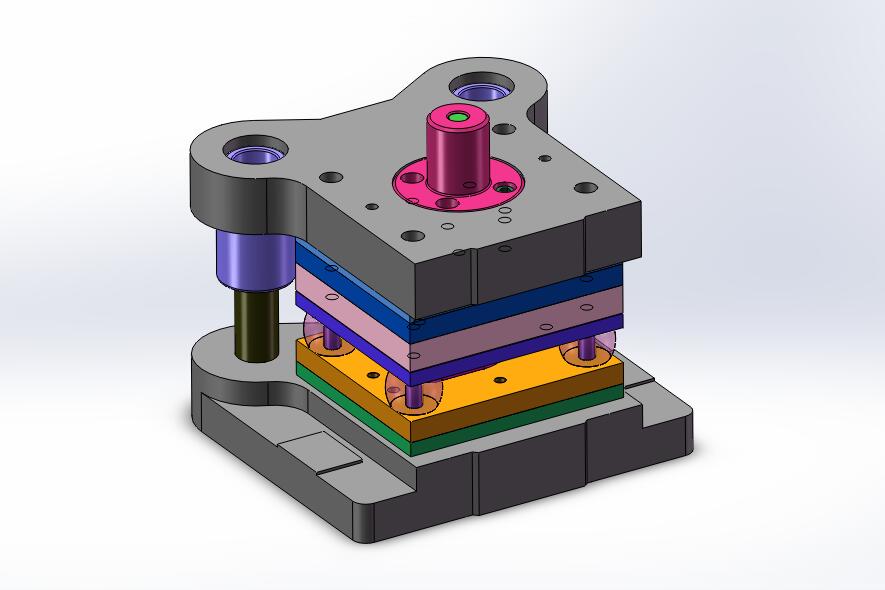

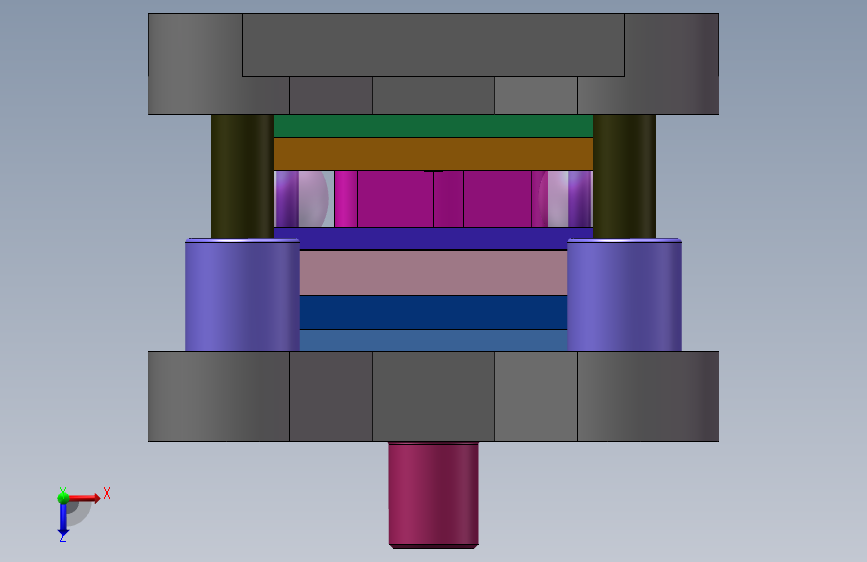

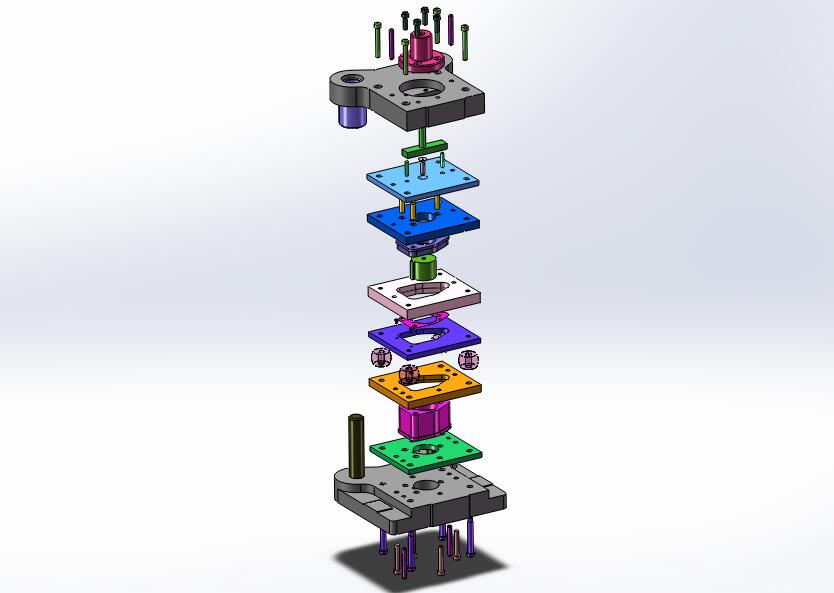

28	装配体1.SLDASM	930.50K

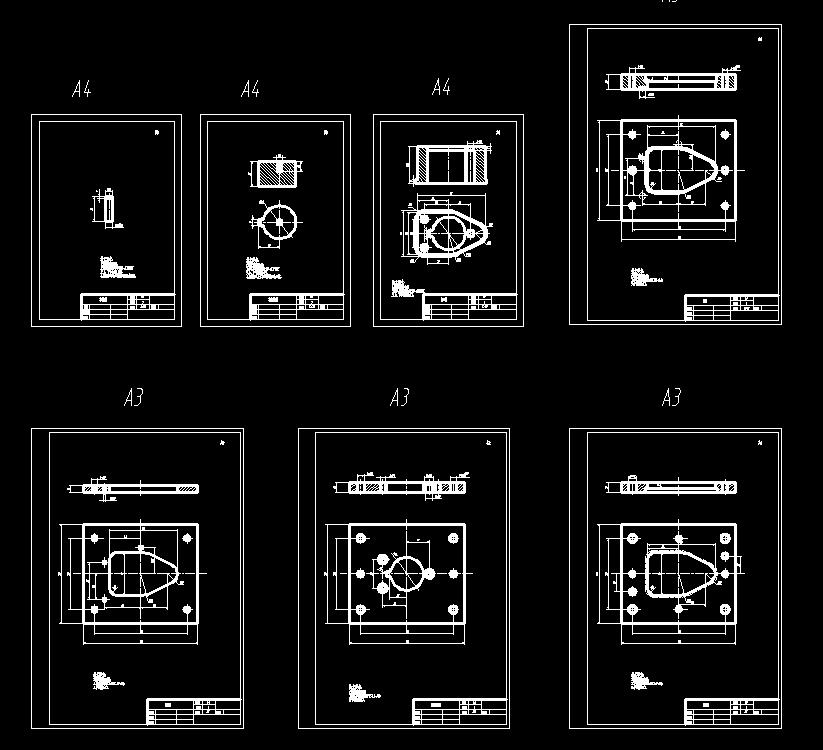

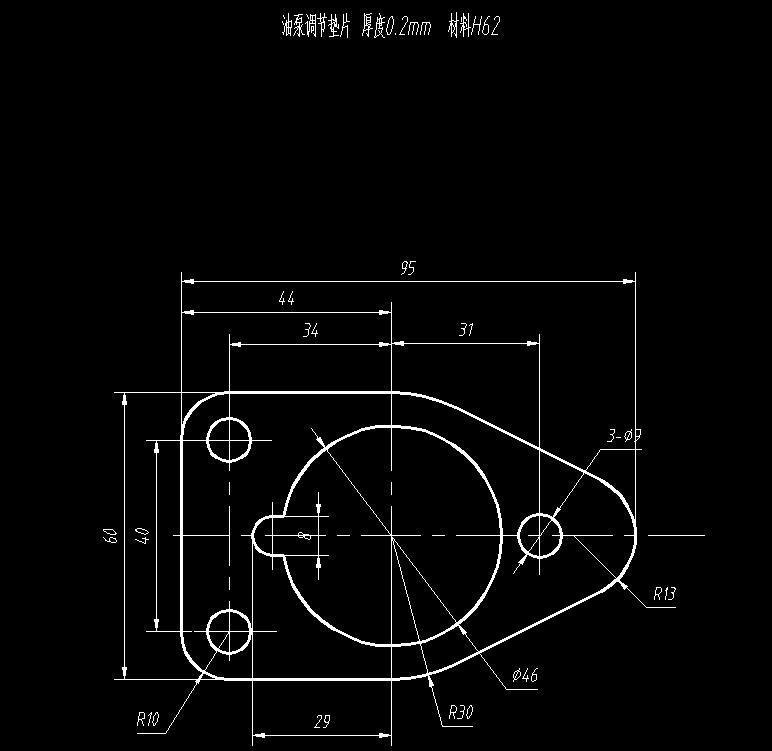

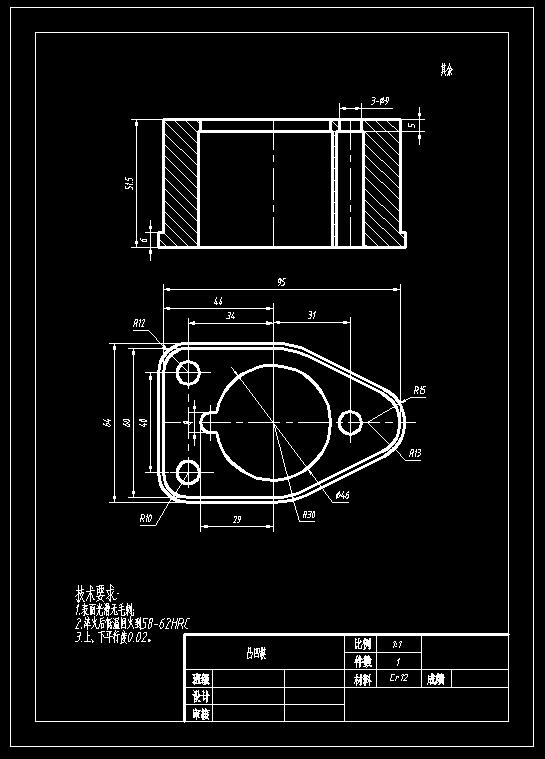

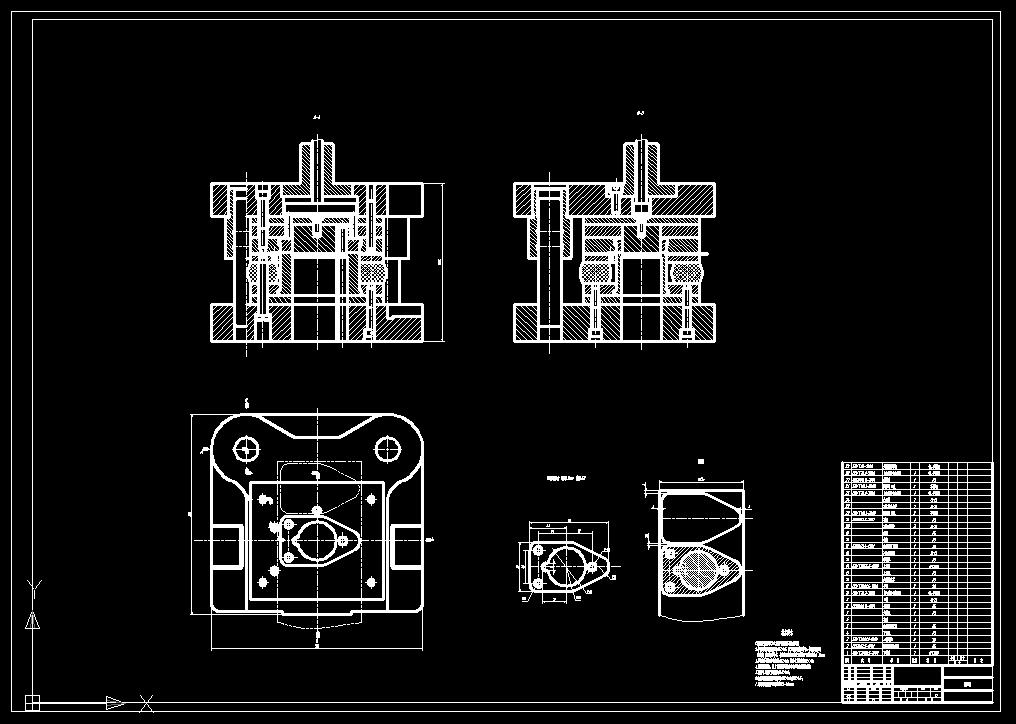

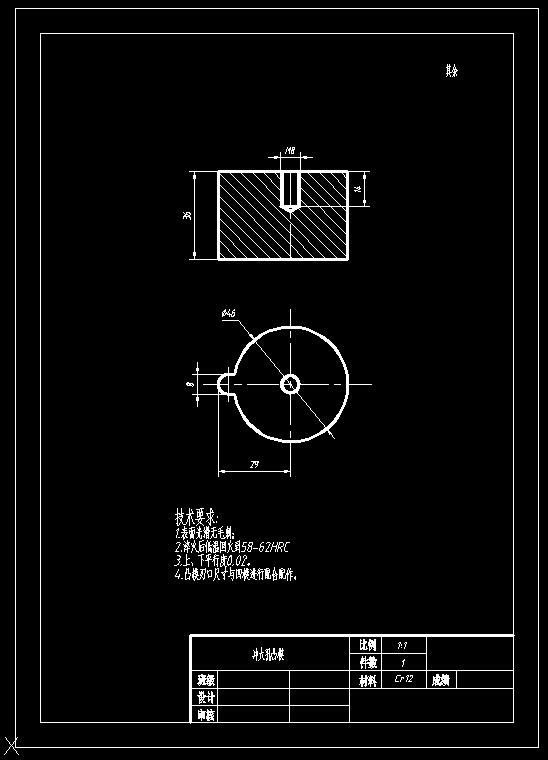

29	图纸汇总.dwg	294.35K
30	装配体1.STEP	1.95M
