上料机液压系统设计（ID:1520748）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17233793498722.zip | 3.11M |
| 2 | 上料机液压系统设计（论文）-修改3.docx | 966.54K |

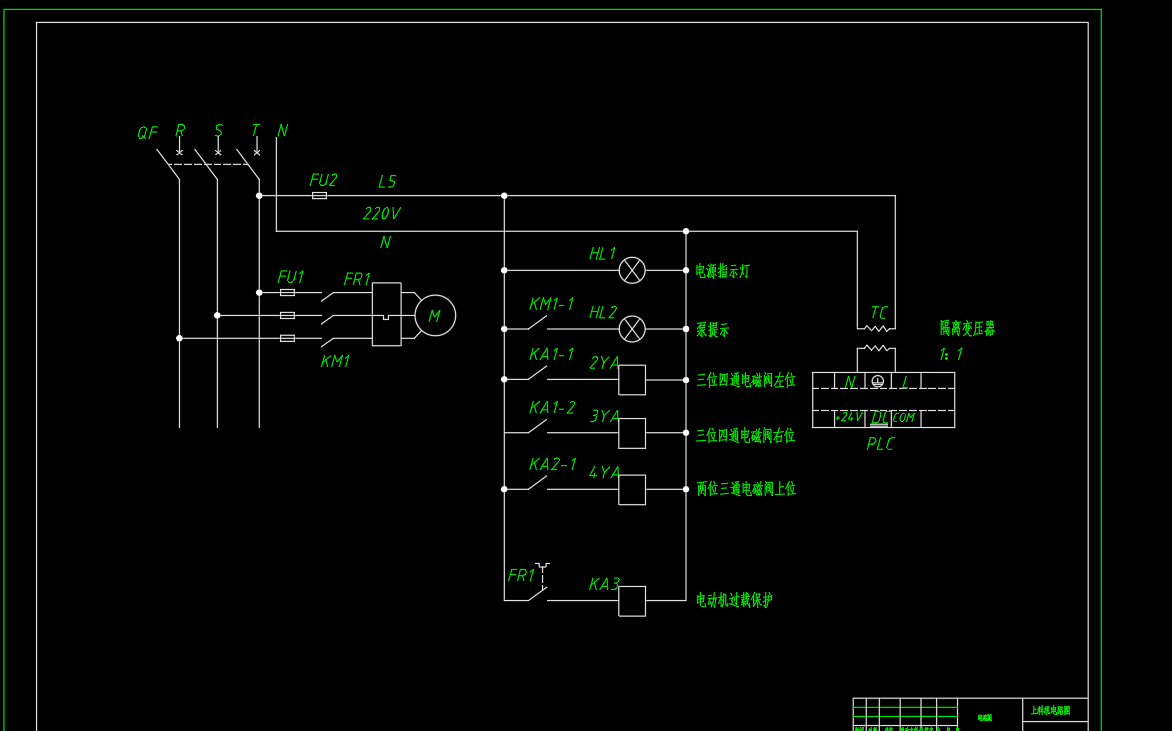

| 3 | 上料机控制电路图-A1.dwg | 130.94K |

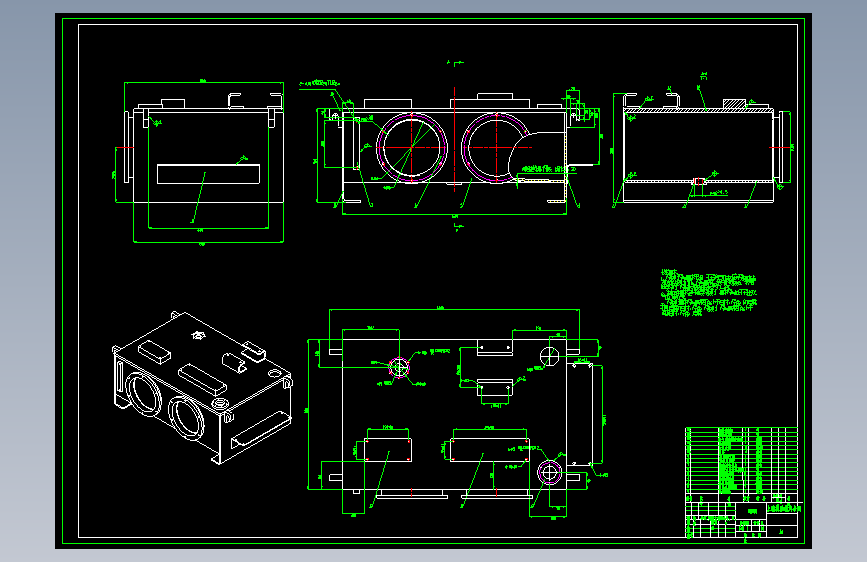

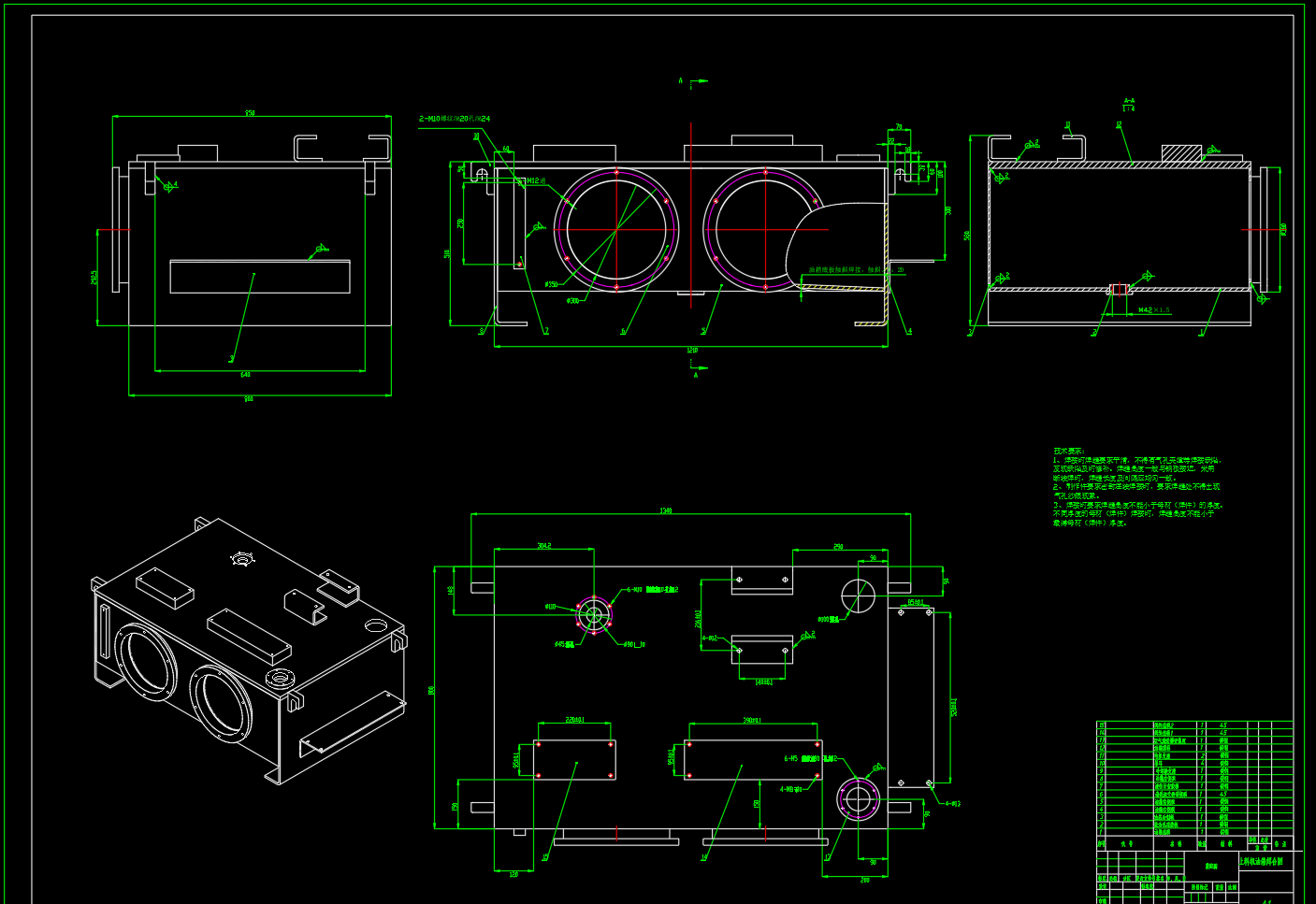

| 4 | 上料机油箱焊合-A1.dwg | 299.71K |

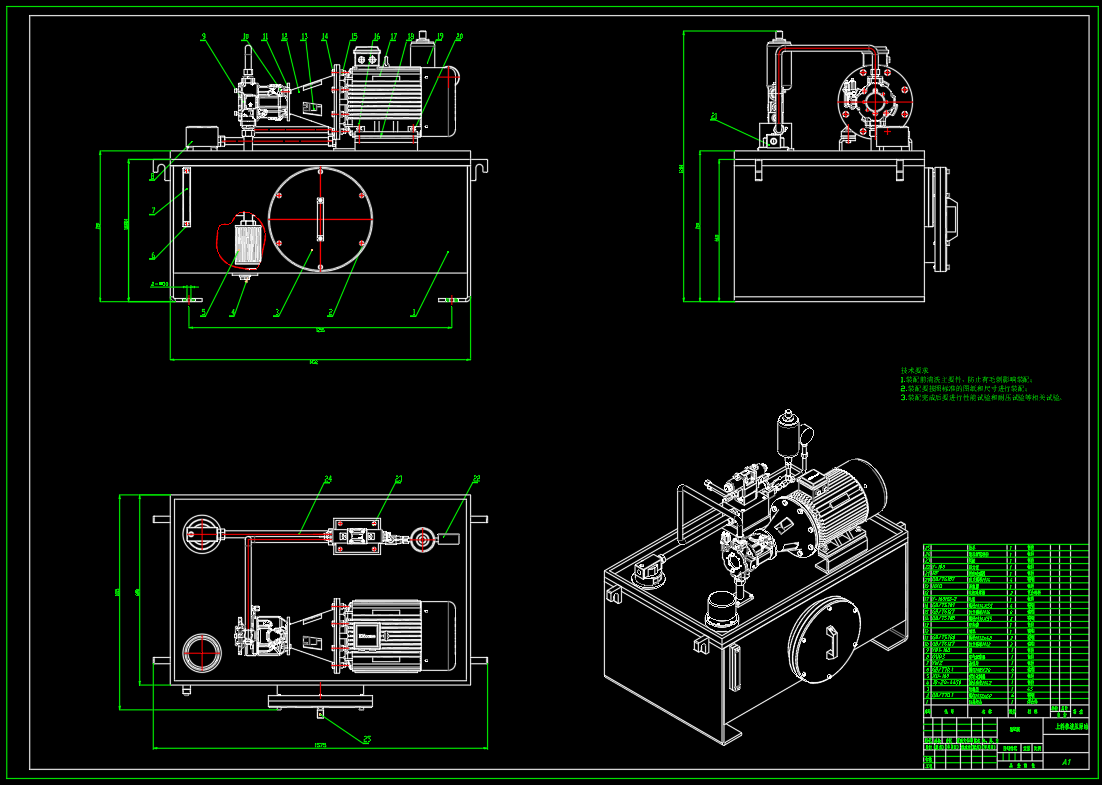

| 5 | 上料机液压泵站总装配体-A0.dwg | 1.35M |

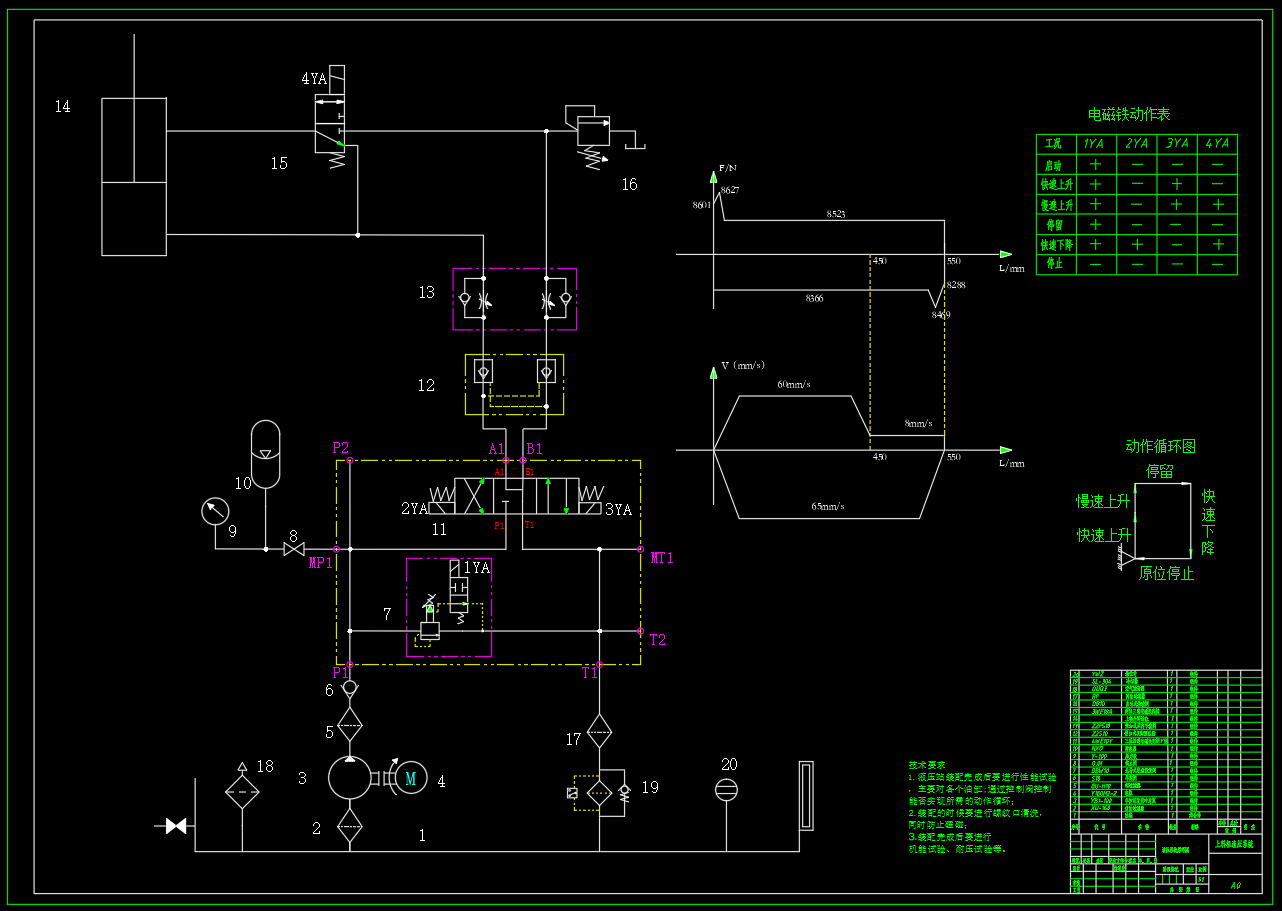

| 6 | 上料机液压系统原理图-A0-修改1.dwg | 141.43K |
| 7 | 上料机液压系统原理图-A1.dwg | 172.84K |

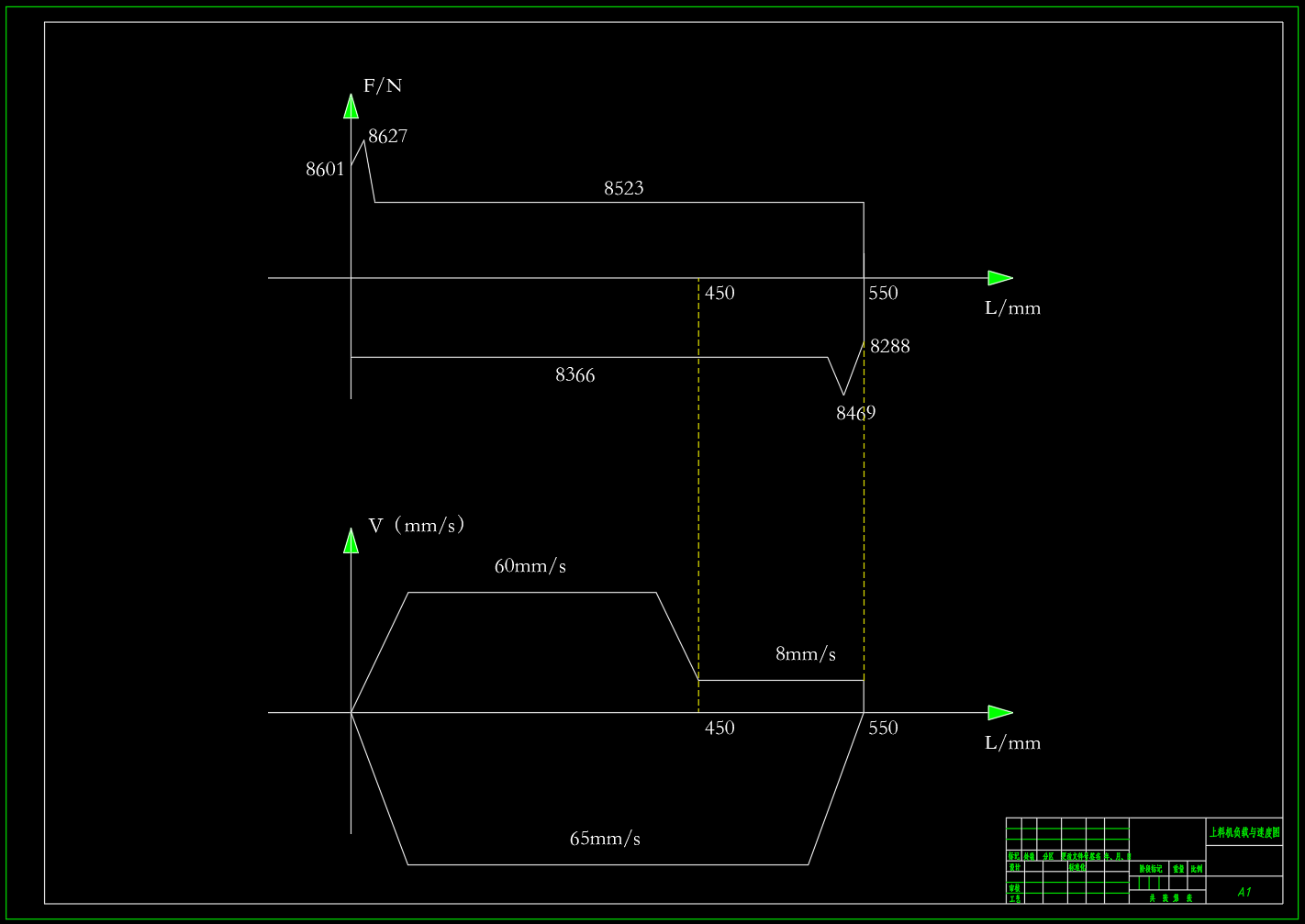

| 8 | 上料机负载图和速度图-A1.dwg | 165.91K |
| 9 | 上料机阀块-A0.dwg | 194.04K |

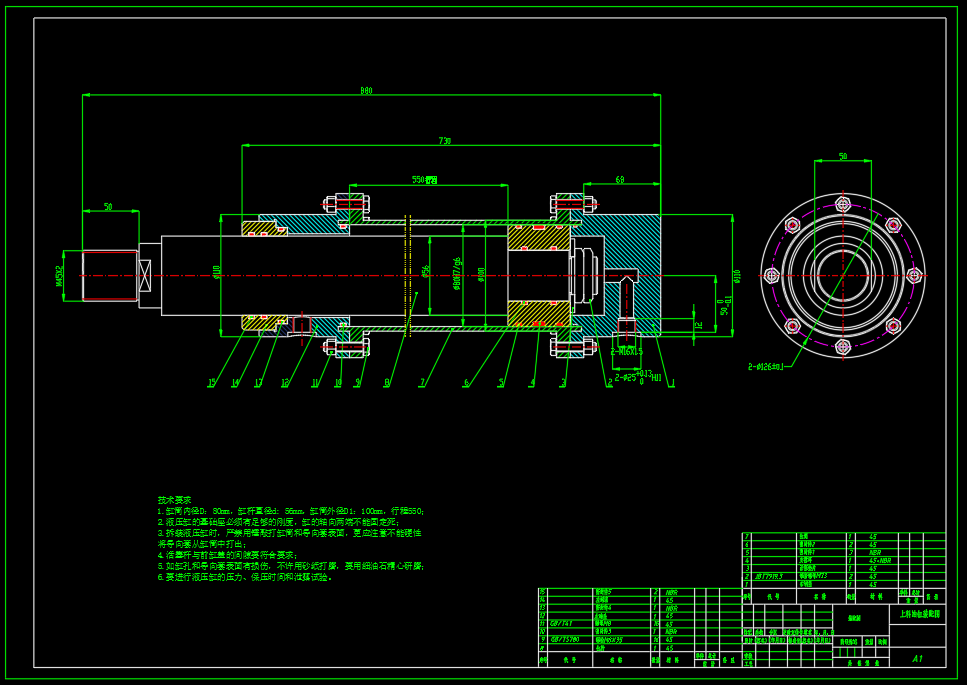

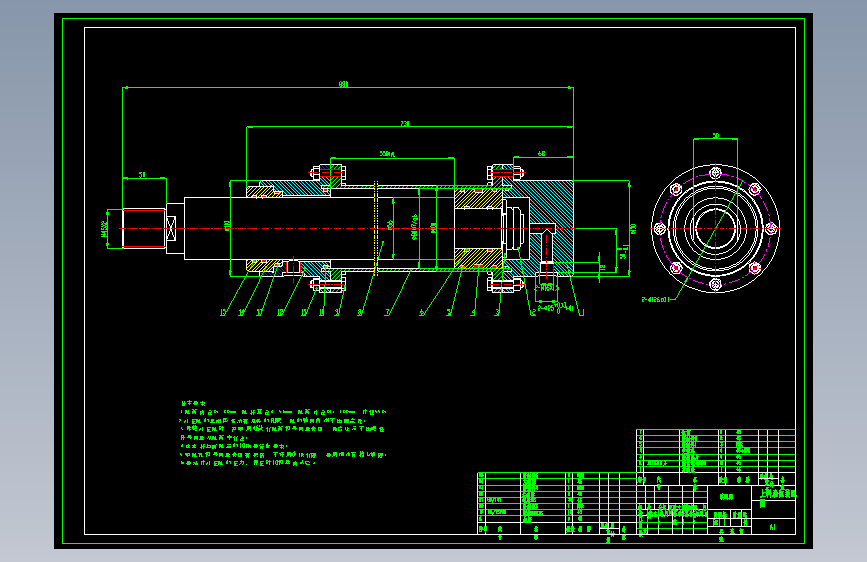

| 10 | 上料油缸装配-A1.dwg | 257.15K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 595
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：3.18M
所需金币：750
上传时间：2024-08-11 20:29:35
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
上料机
液压系统
图纸简介

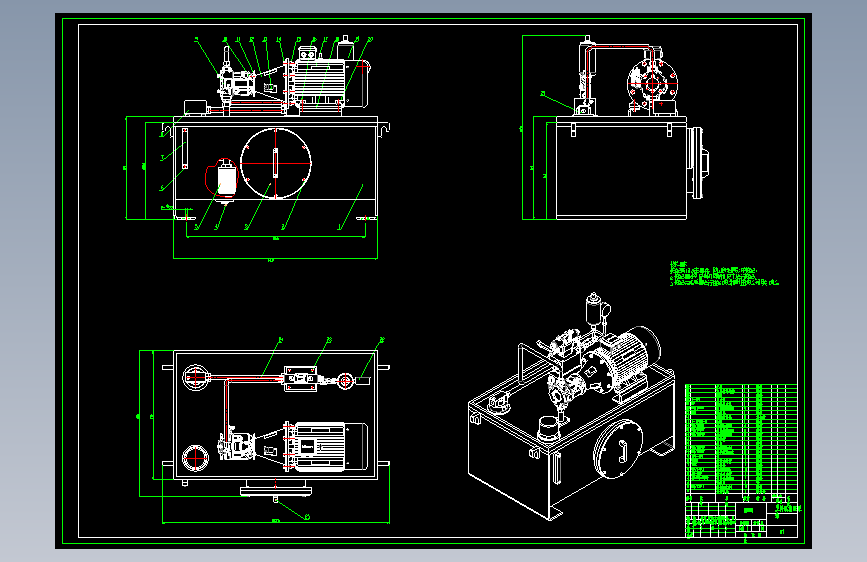

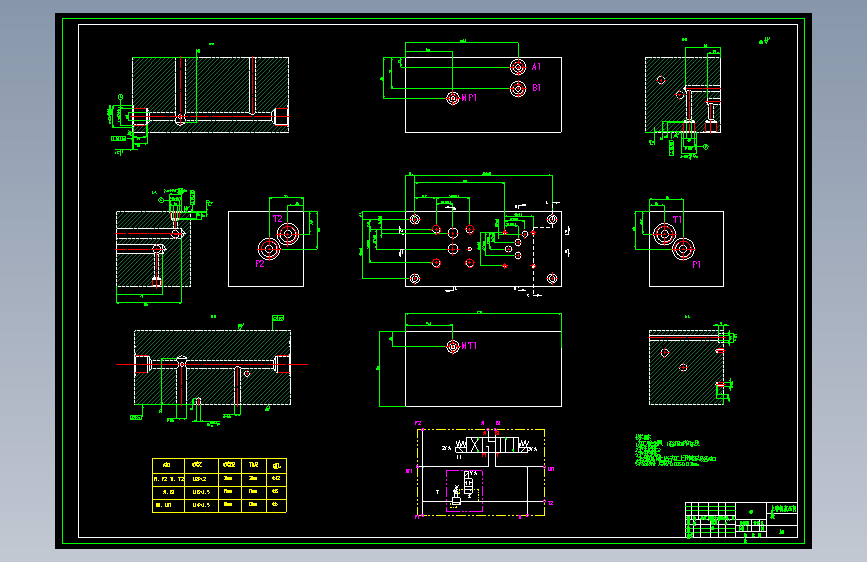

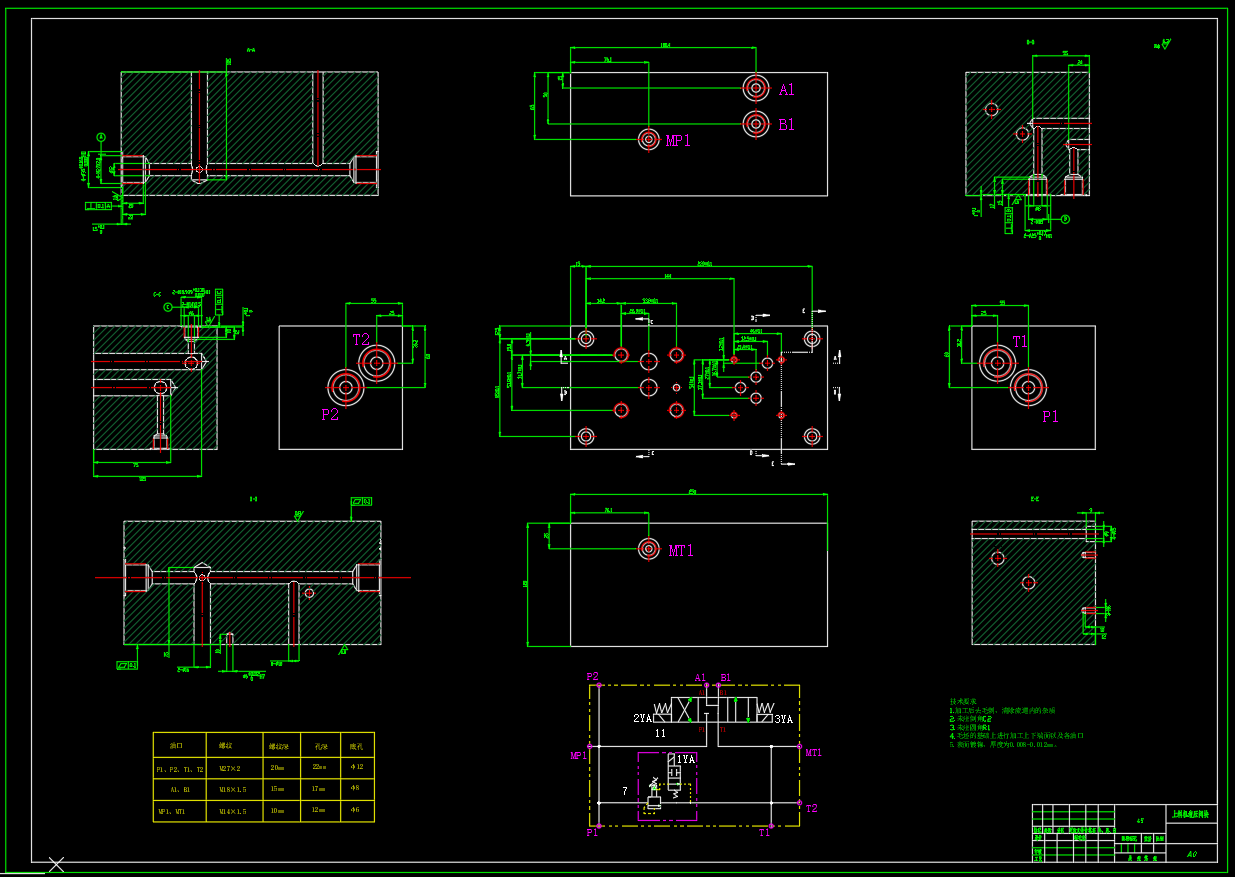

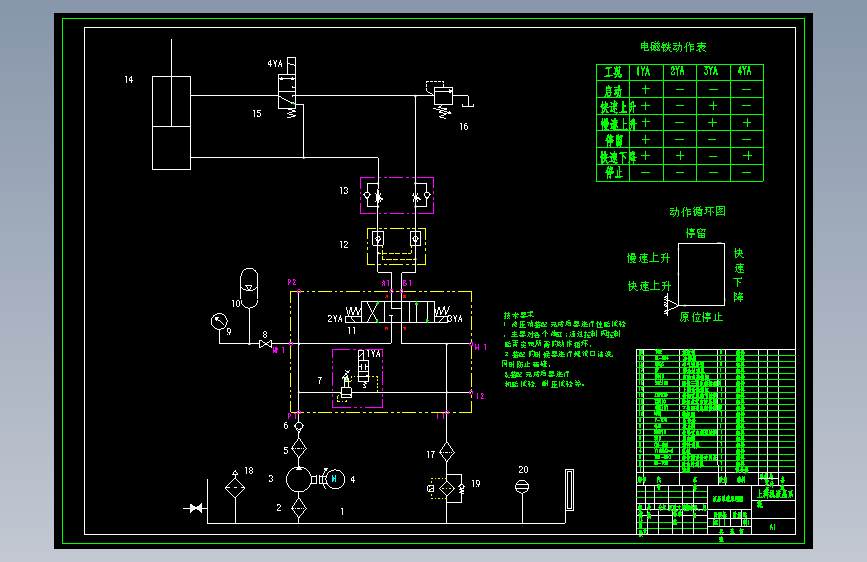

包含上料机液压系统原理图，阀块零件图，速度和负载图，控制电路图，泵站装配图，油箱焊合图，油缸装配图等。 1.滑台自重：1600N 工件自重：6000N 2.快速上升速度60mm/s,上升行程450mm 慢速上升速度不高于20mm/s，取8mm/s，上升行程100mm 快速下降速度65mm/s，下降行程600mm 启动、制动时间0.5s，液压缸机械效率0.9。 3.设计液压系统动作循环。 设置：快速上升－慢速上升（可调速）－快速下降－下位停止的自动工作循环
