水泵壳体机加夹具（ID:1544191）
2.png)
4.png)
0.png)
1.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17253266637828.rar | 1.73M |
| 2 | 产品图.png | 112.13K |
| 3 | 俯视图.png | 75.37K |
| 4 | 内部定位工装.png | 85.20K |
| 5 | 前视图.png | 56.97K |
| 6 | 整体视图.png | 172.12K |
| 7 | 水泵壳体机加夹具.x_t | 4.38M |
此图纸下载需要17金币
立即下载
发布者
可可宸
创作: 452
粉丝: 16
加入时间：2023-12-20
模型信息
图纸格式：x_t
文件大小：1.77M
所需金币：17
上传时间：2024-09-03 09:24:23
是否可编辑：可修改，不包括参数
版本：Parasolid
标签
图纸简介

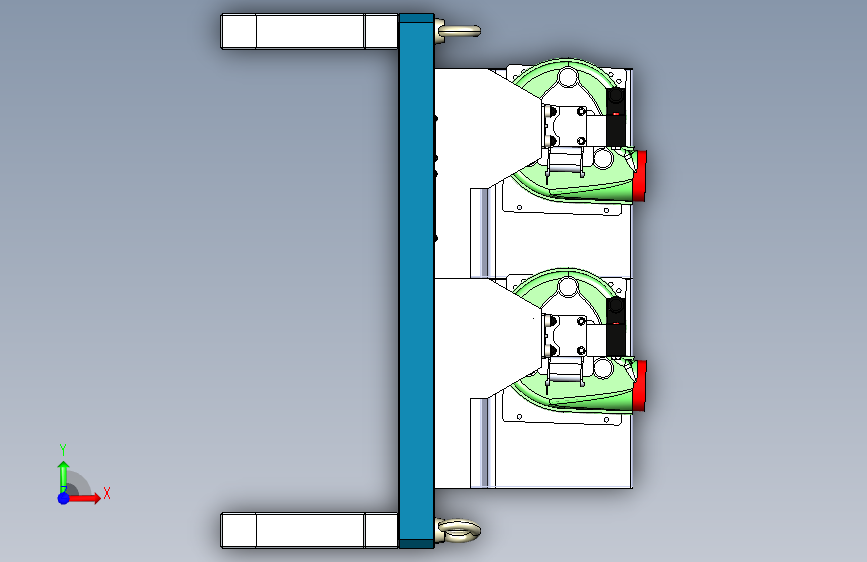

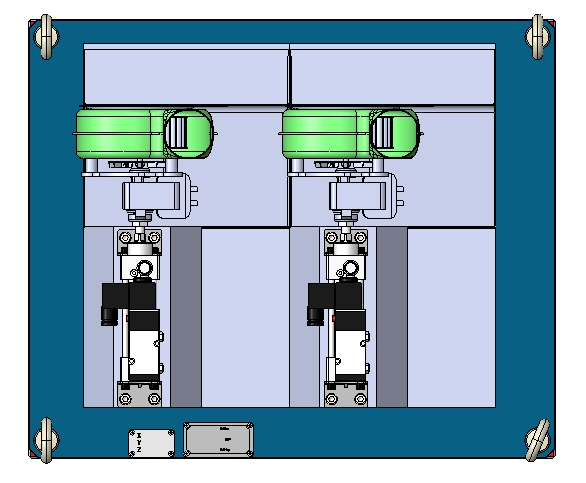

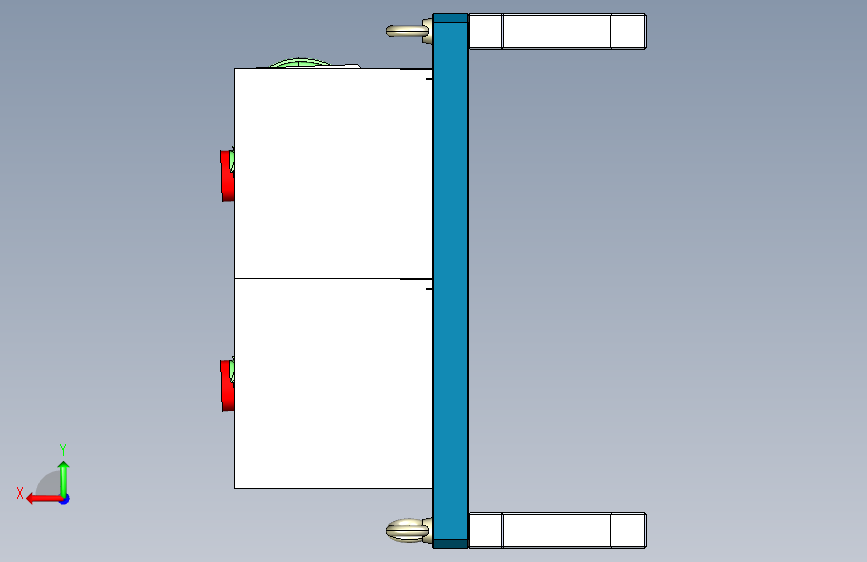

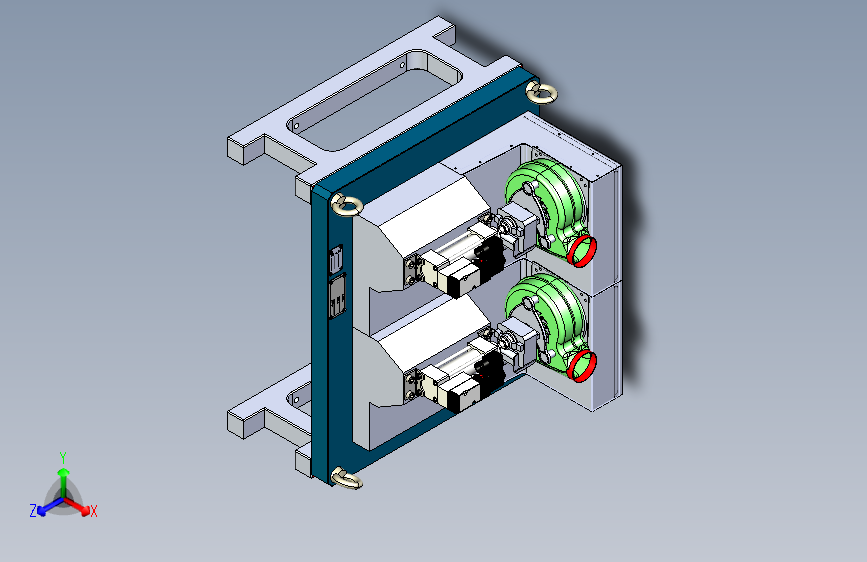

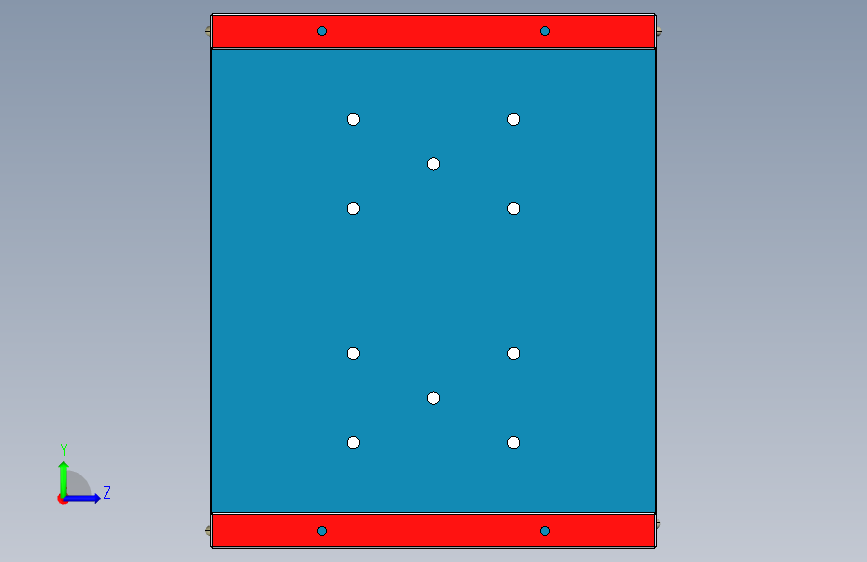

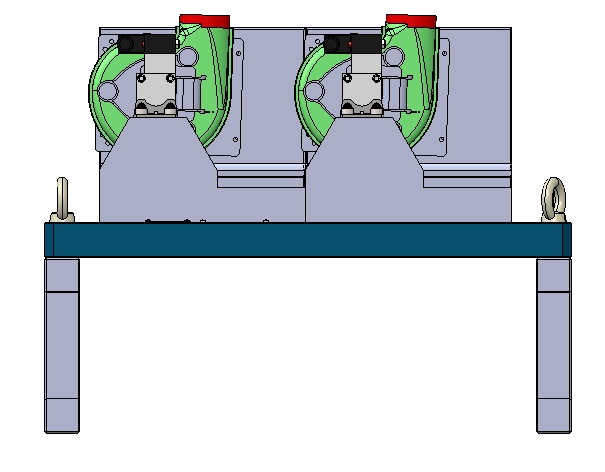

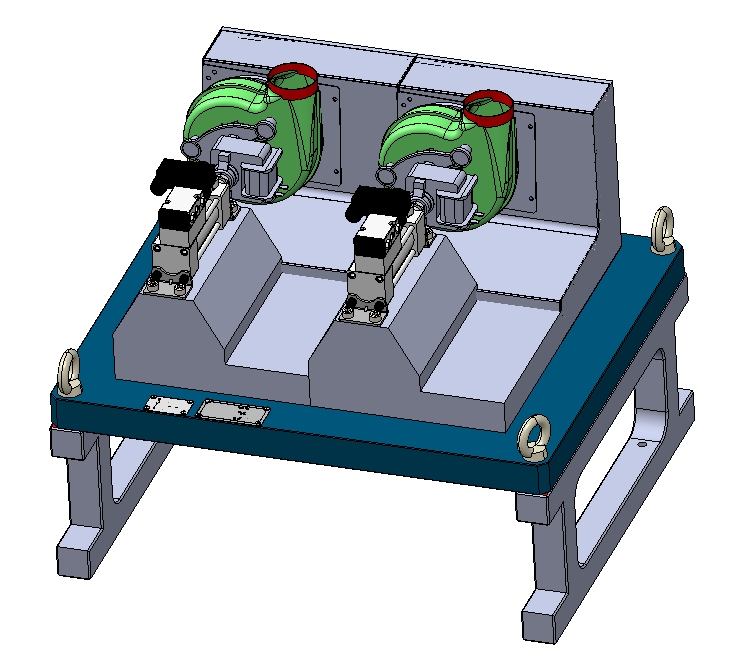

此图是水泵壳体二序夹具。夹具用一序加工的面作为基准面，选择一序加工的2个基准孔作为定位孔，由于二序待加工面与一序基准面成90度，故夹具设计成T字型，用加强筋加强。主要加工红色外圆孔和内孔及面，图纸为X-T格式
