地拖双板链

（ID:1592809）

改图/画图

机械设备 / 非标机械 / 地拖双板链

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

此图纸下载需要100金币

立即下载

发布者

180****2401

创作: 8

粉丝: 1

加入时间：2024-09-25

私信

关注

图纸ID：1592809

图纸格式：dwg

文件大小：1.75M

所需金币：100

上传时间：2024-09-25 18:03:51

是否可编辑：可修改，包括参数

软件版本：AutoCAD

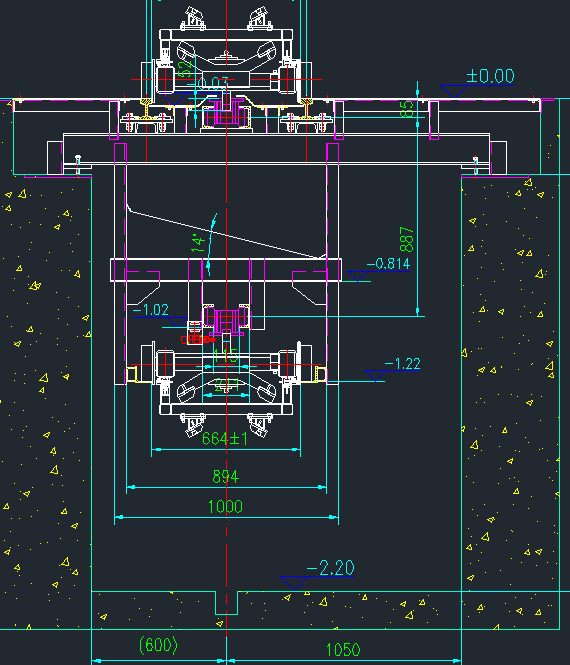

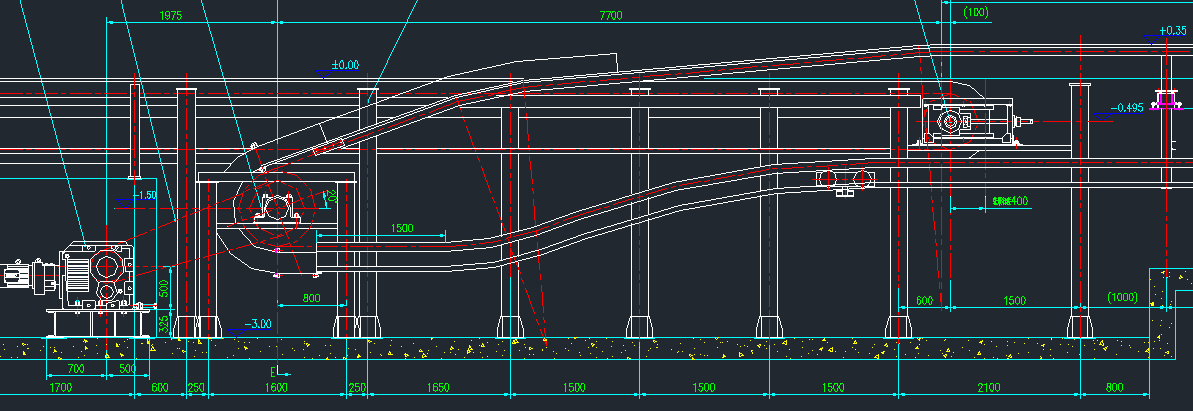

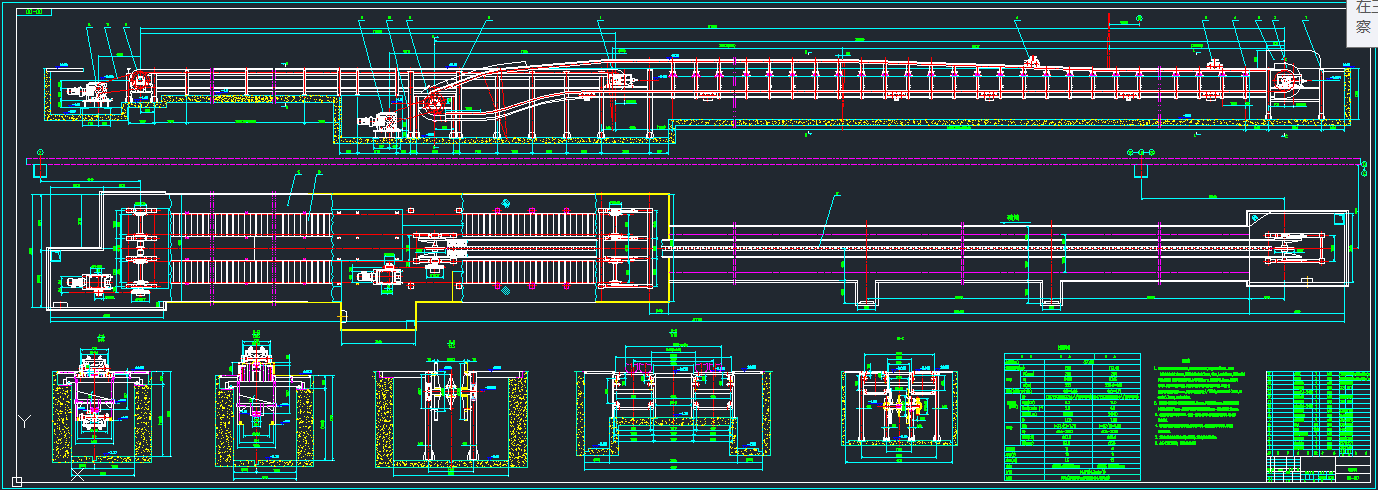

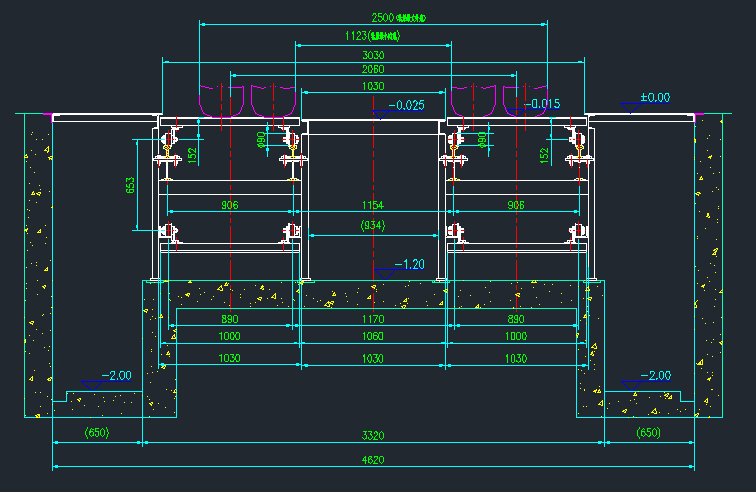

地拖双板链用于商用车总装车间，为车架翻转后装配输送及整车下线输送，地拖双板链的运行方向为自西向东，含垂直地拖链和双板链两段，车架从地拖链上线点到达线尾后与车架装完轮胎即可自动交接转至双板链，地拖链支撑台车由地下垂直返回。

用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。

作者其它图纸查看更多

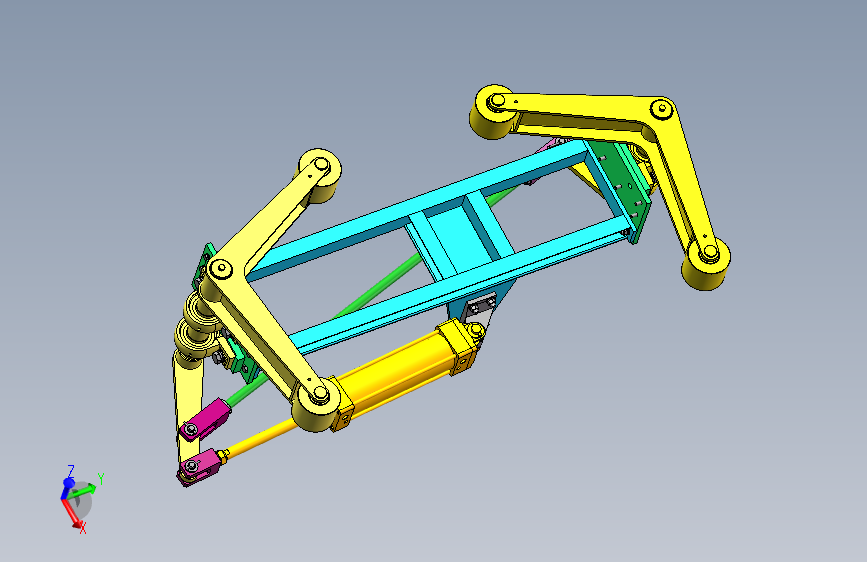

抱臂停止器
