抱臂停止器
（ID:1594149）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 00-00-04-04-01-01-01.sldprt | 22.91K |
| 2 | 00-00-04-04-01-01-02.sldprt | 22.71K |
| 3 | 00-00-04-04-01-01-03.sldprt | 18.74K |
| 4 | 00-00-04-04-01-01.sldasm | 34.34K |
| 5 | 00-00-04-04-01-02.sldprt | 20.20K |
| 6 | 00-00-04-04-01-03.sldprt | 19.93K |
| 7 | 00-00-04-04-01-04.sldprt | 20.11K |
| 8 | 00-00-04-04-01-05.sldprt | 19.85K |
| 9 | 00-00-04-04-01-06.sldprt | 26.69K |
| 10 | 00-00-04-04-01-07-01.sldprt | 21.58K |
| 11 | 00-00-04-04-01-07-02.sldprt | 23.39K |
| 12 | 00-00-04-04-01-07-03.sldprt | 18.85K |
| 13 | 00-00-04-04-01-07-04.sldprt | 18.93K |
| 14 | 00-00-04-04-01-07_MODEL.sldasm | 34.72K |
| 15 | 00-00-04-04-01-08.sldprt | 20.68K |
| 16 | 00-00-04-04-01-09.sldprt | 19.49K |
| 17 | 00-00-04-04-01-11.sldprt | 20.17K |
| 18 | 00-00-04-04-03-01.sldprt | 20.33K |
| 19 | 00-00-04-04-03-02.sldprt | 22.48K |
| 20 | 00-00-04-04-03-03.sldprt | 22.31K |
| 21 | 00-00-04-04-03-04.sldprt | 21.45K |
| 22 | 00-00-04-04-03-05.sldprt | 19.12K |
| 23 | 00-00-04-04-03-06.sldprt | 18.94K |
| 24 | 00-00-04-04-06-01-01.sldprt | 20.12K |
| 25 | 00-00-04-04-06-01.sldasm | 33.14K |
| 26 | 00-00-04-04-07-01.sldprt | 23.55K |
| 27 | 00-00-04-04-07-02.sldprt | 20.14K |
| 28 | 2.sldprt | 20.75K |
| 29 | 3.sldprt | 22.48K |
| 30 | 4.sldprt | 52.00K |
| 31 | 5.sldprt | 29.99K |
| 32 | GB-T1096-200310x8-45.sldprt | 24.87K |
| 33 | GB-T1096-200310x8-90.sldprt | 25.22K |
| 34 | GB-T276_60000-19946204.sldprt | 32.51K |
| 35 | GB-T5783-2000M10x40.sldprt | 27.78K |
| 36 | GB-T5783-2000M16x50.sldprt | 26.73K |
| 37 | GB-T5783-2000M8x16.sldprt | 26.79K |
| 38 | GB-T5783-2000M8x25.sldprt | 26.54K |
| 39 | GB-T5783-2000M8x30.sldprt | 27.57K |
| 40 | GB-T6170_F-2000M10x1.5.sldprt | 29.24K |
| 41 | GB-T6173-2000M22x1.5L.sldprt | 24.56K |
| 42 | GB-T6173-2000M22x1.5R.sldprt | 24.83K |
| 43 | GB-T7810-1995-UCP208.sldprt | 73.84K |
| 44 | GB-T91-20004x25.sldprt | 23.64K |
| 45 | GB-T95-2002M10.sldprt | 18.36K |
| 46 | GB-T95-2002M16.sldprt | 18.32K |
| 47 | GB-T95-2002M8.sldprt | 18.56K |
| 48 | GB880-8616x70.sldprt | 24.58K |
| 49 | GB93-8710.sldprt | 19.69K |
| 50 | GB93-8716.sldprt | 19.30K |
| 51 | GB93-878.sldprt | 19.84K |
| 52 | MB-B08_80_stp.sldprt | 28.07K |
| 53 | MBD80-250_0_0_0__stp_MODEL.sldprt | 59.77K |
| 54 | MBD80-250气缸.sldasm | 34.38K |
| 55 | 仰视图.PNG | 65.78K |
| 56 | 俯视图.PNG | 33.72K |
| 57 | 前视图.PNG | 32.72K |
| 58 | 安装板.sldasm | 33.89K |
| 59 | 安装架.sldasm | 35.72K |
| 60 | 抱臂停止器.sldasm | 1.31M |
| 61 | 抱臂停止器轴测图.PNG | 58.99K |
| 62 | 摆臂1.sldasm | 44.46K |
| 63 | 摆臂2.sldasm | 44.69K |
| 64 | 滚筒.sldprt | 29.13K |
| 65 | 连接头1.sldprt | 34.55K |
| 66 | 连接头2.sldprt | 32.22K |
| 67 | 连接头3.sldprt | 31.19K |
| 68 | 连杆.sldprt | 26.10K |
此图纸下载需要100金币
立即下载
发布者
模型信息
图纸ID：1594149
图纸格式：sldprt,sldasm
文件大小：2.9M
所需金币：100
上传时间：2024-09-26 22:27:52
是否可编辑：可修改，不包括参数
软件版本：SOLIDWORKS
标签
停止器
抱臂停止器
图纸简介

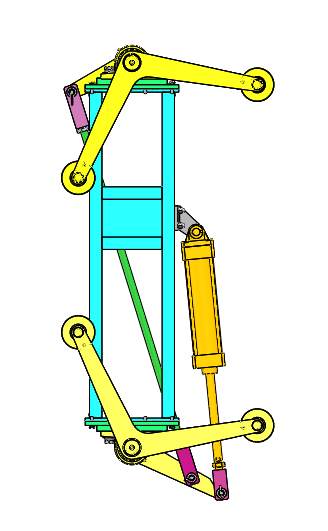

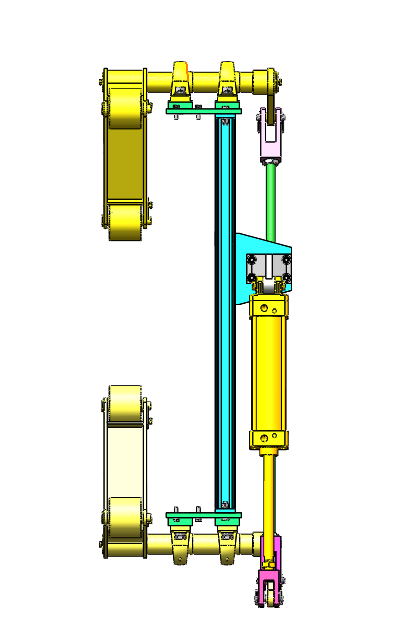

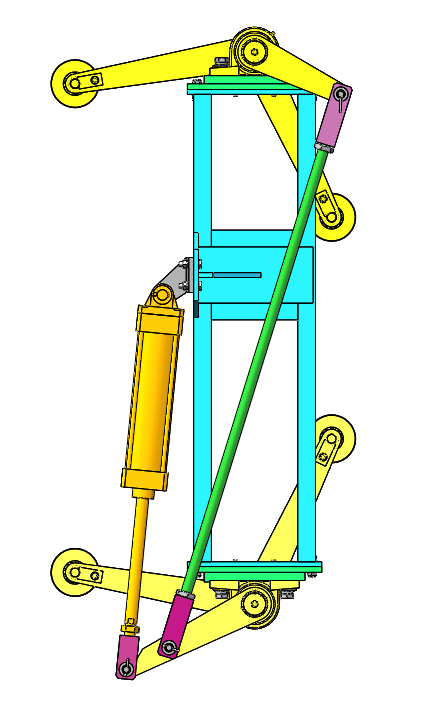

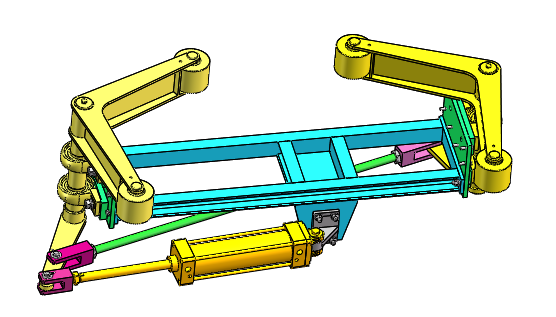

抱臂式停止器主要用于汽车总装生产车间轮胎辊道输送线，用于阻挡积放辊道上轮胎前进，一般在轮胎即将进入升降机或进行分流前设置，其采用气缸驱动，通过连杆将左右摆臂连接，通过左右摆臂将轮胎挡住。本图采用SolidWorks2019绘制，包含装配体，零件，可编辑。
