座椅输送线

（ID:1594143）

改图/画图

机械设备 / 非标机械 / 座椅输送线

©原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

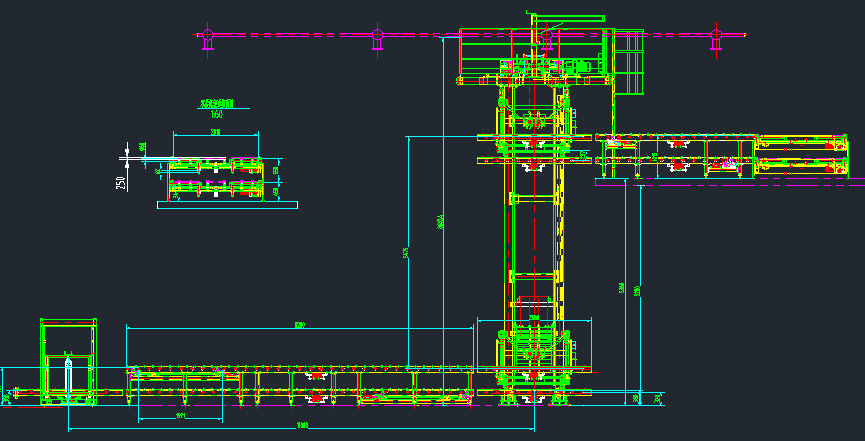

1	上线布局.PNG	38.07K

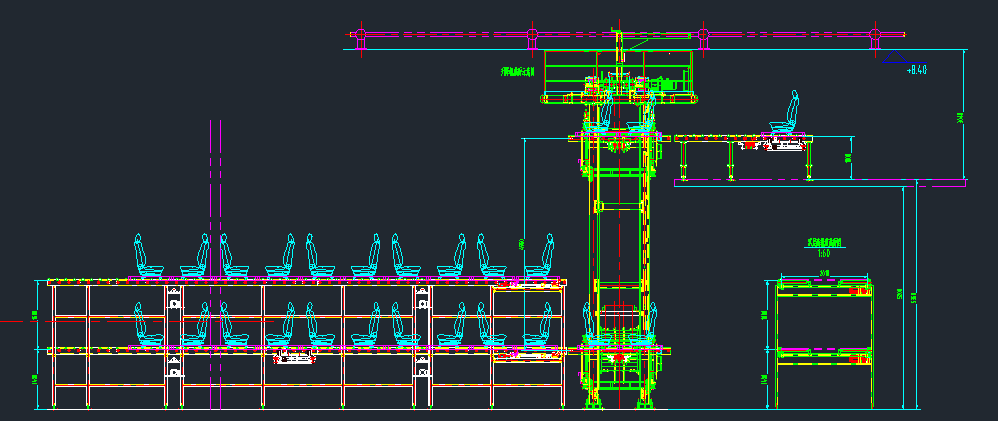

2	下线布局.PNG	32.21K

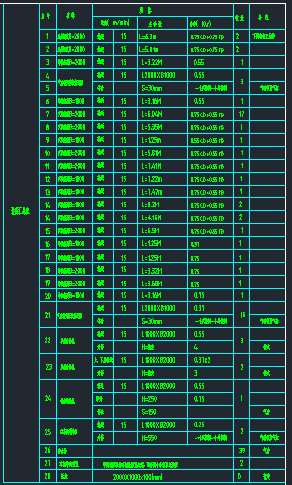

3	参数表.PNG	18.97K
4	座椅输送线.dwg	6.34M

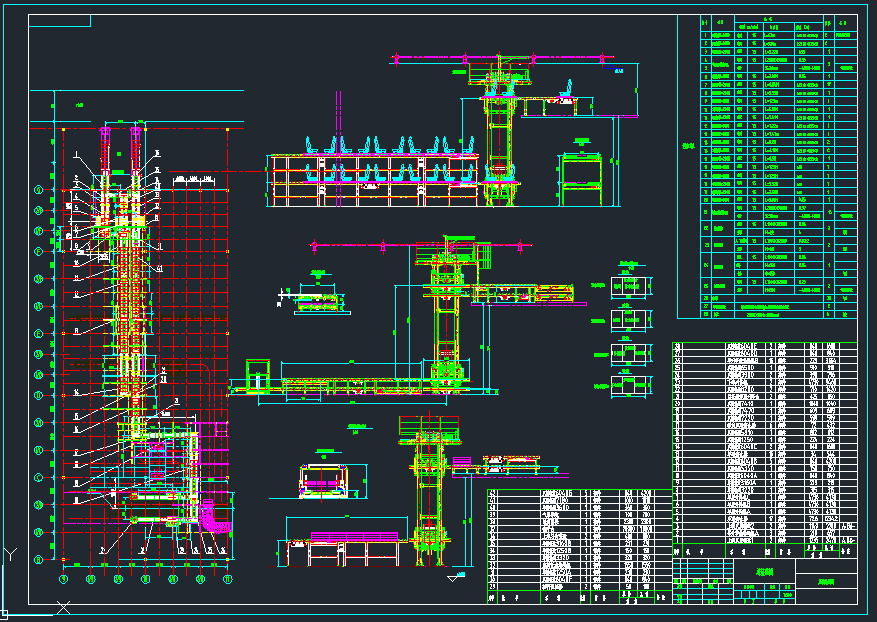

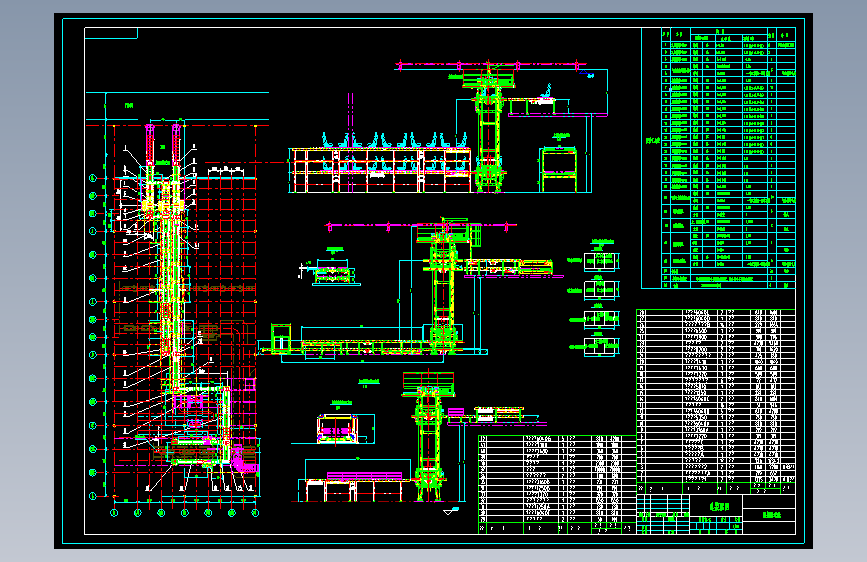

5	总装配图.PNG	83.44K

此图纸下载需要50金币

立即下载

发布者

180****2401

创作: 8

粉丝: 1

加入时间：2024-09-25

私信

关注

模型信息

图纸ID：1594143

图纸格式：dwg

文件大小：5.24M

所需金币：50

上传时间：2024-09-26 22:03:26

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2013

图纸简介

座椅线采用积放辊道输送线（采用钢型材做防锈处理）；上件处可实现物流车对接座椅自动上线的功能。上线处通过双层辊道与物流车双层辊道对接，物流车内放置在托盘上的座椅通过输送线输送至对接辊道上。双层辊道上的带座椅托盘通过上线升降机送入空中钢平台，座椅存储在平台的辊道上，经过移栽合流等输送分别到主线两侧，通过两侧升降机将座椅输送到地面线体两侧，安装座椅人员将座椅从托盘上拿起安装到乘用车车身内部。空托盘进入线体端头的升降台内，通过辊道下层返回经过堆垛后返回物流车内。
