机械手自动移栽收料线（ID:1754033）

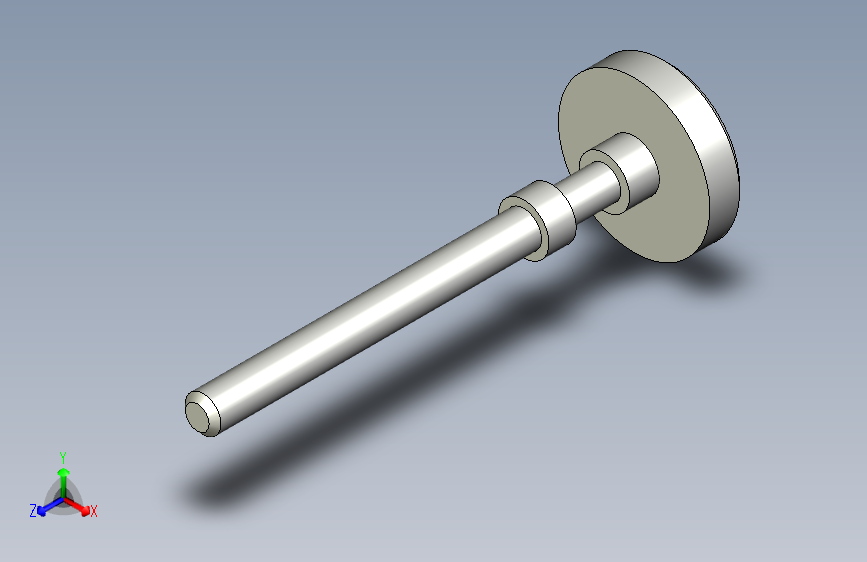

0.png)

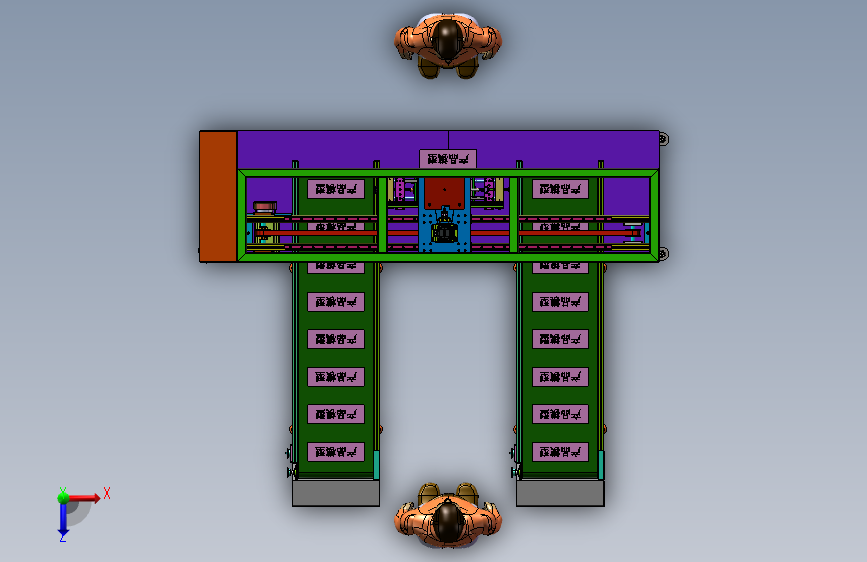

1.png)

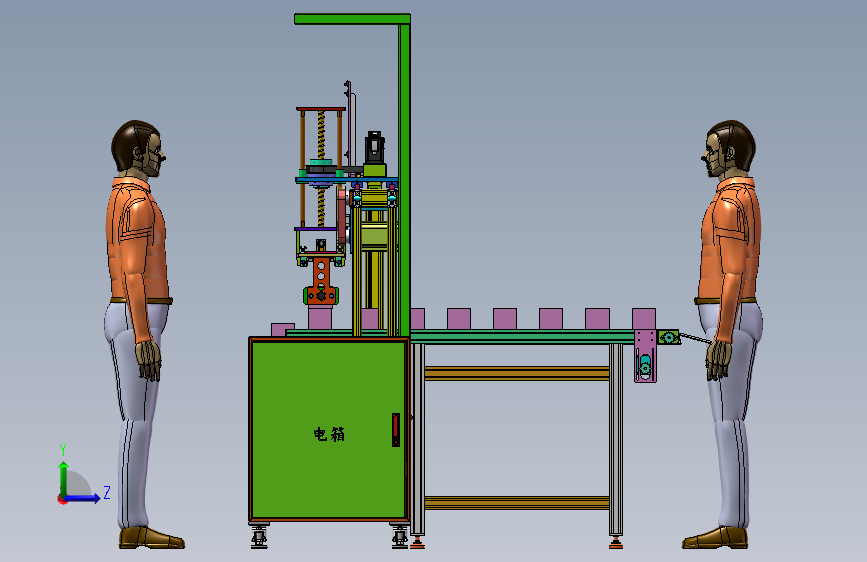

2.png)
3.png)

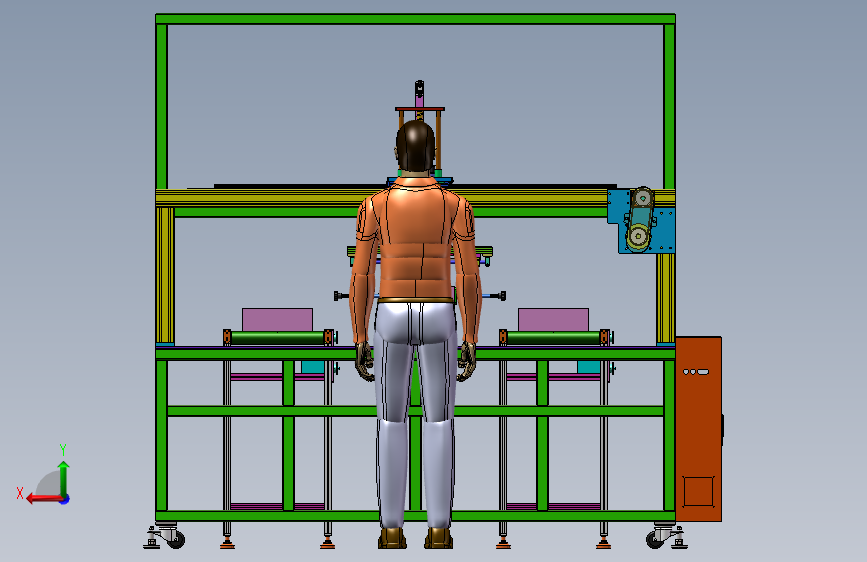

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17361645592461.zip | 68.65M |
| 2 | -国标6004轴承.SLDPRT | 576.47K |
| 3 | 1FL6067-1AC61-0AA10.SLDPRT | 202.75K |
| 4 | 2510滚珠丝杆.1.SLDPRT | 810.53K |
| 5 | 400W马达安装座.1.SLDPRT | 273.54K |
| 6 | 400W马达调节块.1.SLDPRT | 93.73K |
| 7 | B7210.1.sldprt | 146.03K |
| 8 | BLPA20S8M250_A_N19_a.1.sldprt | 385.65K |
| 9 | BLPA50S8M250_A_H20_a.1.sldprt | 826.26K |
| 10 | CDL-001.SLDPRT | 135.45K |
| 11 | CDL-002.SLDPRT | 123.61K |
| 12 | CDL-003.SLDPRT | 127.88K |
| 13 | CDL-004.SLDPRT | 117.94K |
| 14 | FSC25-10K3.1.SLDPRT | 113.84K |
| 15 | GBT276_16W6002）.SLDPRT | 523.82K |
| 16 | JLN50.1.sldprt | 94.18K |
| 17 | LMF25-L.1.SLDPRT | 106.03K |
| 18 | MA20气缸接头.SLDPRT | 101.81K |
| 19 | PXJ-001.SLDPRT | 204.35K |
| 20 | PXJ-002.SLDPRT | 85.70K |
| 21 | PXJ-003.SLDPRT | 45.20K |
| 22 | PXJ-004.SLDPRT | 237.68K |
| 23 | PXJ-005.SLDPRT | 134.96K |
| 24 | PXJ-006.SLDPRT | 97.19K |
| 25 | PXJ-007.SLDPRT | 143.43K |
| 26 | PXJ-008.SLDPRT | 114.06K |
| 27 | PXJ-009.SLDPRT | 91.58K |
| 28 | PXJ-010.SLDPRT | 96.58K |
| 29 | PXJ-011.SLDPRT | 1.61M |
| 30 | PXJ-012.SLDPRT | 114.21K |
| 31 | PXJ-013.SLDPRT | 112.76K |
| 32 | PXJ-014.SLDPRT | 73.76K |
| 33 | PXJ-015.SLDPRT | 78.18K |
| 34 | PXJ-016.SLDPRT | 57.69K |
| 35 | PXJ-017.SLDPRT | 79.73K |
| 36 | PXJ-018.SLDPRT | 75.84K |
| 37 | PXJ-019.SLDPRT | 134.84K |
| 38 | SCB6_30.1.sldprt | 74.07K |
| 39 | SCS16.SLDPRT | 122.02K |
| 40 | SK固定座8-25.SLDPRT | 118.07K |
| 41 | SYZSL-001.SLDPRT | 843.54K |
| 42 | SYZSL-002.SLDPRT | 349.91K |
| 43 | SYZSL-003.SLDASM | 1.21M |
| 44 | SYZSL-004.SLDPRT | 1.21M |
| 45 | SYZSL-005.SLDASM | 2.92M |
| 46 | SYZSL-005.SLDPRT | 90.78K |
| 47 | SYZSL-006.SLDPRT | 93.26K |
| 48 | SYZSL-007.SLDPRT | 136.66K |
| 49 | YTSM-017.SLDPRT | 176.23K |
| 50 | YZJXS-002.SLDPRT | 132.26K |
| 51 | YZJXS-003.SLDPRT | 95.30K |
| 52 | YZJXS-004.SLDPRT | 115.30K |
| 53 | YZJXS-005.SLDPRT | 102.59K |
| 54 | YZJXS-006.SLDPRT | 81.00K |
| 55 | ZP-001.SLDPRT | 341.14K |
| 56 | ZP-002.SLDASM | 87.03K |
| 57 | ZP-003.SLDPRT | 243.74K |
| 58 | ZP-004.SLDPRT | 96.79K |
| 59 | ZP-005.SLDPRT | 63.80K |
| 60 | ZP-006.SLDPRT | 50.27K |
| 61 | 主动轮装配.SLDASM | 744.38K |
| 62 | 产品模型.SLDPRT | 236.94K |
| 63 | 从动轮装配.SLDASM | 602.35K |
| 64 | 伺服电机组装.SLDASM | 468.83K |
| 65 | 同步带.1.SLDPRT | 72.17K |
| 66 | 固定套.1.SLDPRT | 126.65K |
| 67 | 平行夹紧机构.SLDASM | 2.55M |
| 68 | 感应器二.1.SLDPRT | 113.07K |
| 69 | 感应器安装块二.1.SLDASM | 68.90K |
| 70 | 感应器安装片.1.SLDPRT | 89.59K |
| 71 | 感应器安装片二.1.SLDPRT | 85.52K |
| 72 | 感应块一.1.SLDASM | 66.16K |
| 73 | 感应块安装板.1.SLDPRT | 90.38K |
| 74 | 感应块安装板二3.1.SLDPRT | 107.58K |
| 75 | 感应块支撑板.1.SLDPRT | 88.45K |
| 76 | 机械手垂直移动感应块.1.SLDASM | 113.96K |
| 77 | 机械手自动移栽收料线.SLDASM | 16.48M |
| 78 | 机械手马达安装板一.1.SLDPRT | 343.83K |
| 79 | 皮带1.SLDPRT | 64.82K |
| 80 | 皮带2.SLDPRT | 50.66K |
| 81 | 直齿M1.5X50.SLDPRT | 542.95K |
| 82 | 西门子伺服电机（1FL6042-2AF21）.SLDPRT | 1.10M |
| 83 | 角撑板.SLDPRT | 100.63K |
| 84 | 零件1.SLDPRT | 58.01K |
| 85 | 齿条L942W15M1.5.SLDPRT | 334.01K |
| 86 | 8X40梅花手轮.SLDPRT | 204.87K |
| 87 | YTSM-016-2.SLDPRT | 725.88K |
| 88 | YTSM-016.sldprt | 293.64K |
| 89 | LM1850.sldprt | 37.36K |
| 90 | LM1980.SLDPRT | 164.70K |
| 91 | SSR25-1.sldprt | 47.14K |
| 92 | SSR25-1980.sldasm | 218.64K |
| 93 | SSR25.sldprt | 165.91K |
| 94 | CDL-005.SLDPRT | 182.64K |
| 95 | QQ截图20220923133405.jpg | 9.70K |
| 96 | 标准立式.SLDPRT | 12.72M |
| 97 | 标准立式.STEP | 15.64M |
| 98 | VURC-035.SLDPRT | 359.79K |
| 99 | 32MA100Rod.sldprt | 77.04K |
| 100 | 32MANut.sldprt | 85.07K |
| 101 | 32MANut1.sldprt | 83.03K |
| 102 | 32MASDB100Body.sldprt | 159.81K |
| 103 | F-MA32SDB32.sldprt | 169.66K |
| 104 | MA32x100SCASDB0.sldasm | 168.29K |
| 105 | AWKM-058锁扣主体.1.1.1.sldprt | 358.53K |
| 106 | AWKM-059卡板.1.1.1.sldprt | 317.47K |
| 107 | AWKM-060扣臂.1.1.1.sldprt | 225.29K |
| 108 | AWKM-061STOPPER_SCREW_M6.1.1.1.sldprt | 157.91K |
| 109 | AWKM-062STOPPER_SCREW_M5.1.1.1.sldprt | 149.66K |
| 110 | AWKM-063锁扣支架.1.1.1.SLDPRT | 121.61K |
| 111 | YTSM-018-1.SLDPRT | 371.36K |
| 112 | YTSM-018-2.SLDPRT | 111.46K |
| 113 | YTSM-018-3.SLDPRT | 353.86K |
| 114 | YTSM-018-4.sldasm | 652.90K |
| 115 | YTSM-018.SLDASM | 835.63K |
| 116 | 3寸脚轮装配.SLDASM | 324.59K |
| 117 | 定位环.SLDPRT | 100.42K |
| 118 | 脚轮.SLDPRT | 115.63K |
| 119 | 脚轮安装板.SLDPRT | 105.82K |
| 120 | 脚轮支架.SLDPRT | 158.16K |
| 121 | 脚轮架.SLDPRT | 191.25K |
| 122 | 脚轮法兰.SLDPRT | 119.11K |
| 123 | 机械手自动移栽收料线.docx | 13.19K |
| 124 | 8SDG-25G.1.sldprt | 91.16K |
| 125 | B6004ZZ.1.sldprt | 41.39K |
| 126 | HBT17-1.1.sldprt | 132.28K |
| 127 | HBT17-2.1.sldprt | 47.89K |
| 128 | HBT17-3.1.sldprt | 48.56K |
| 129 | LVCN-001.sldasm | 28.68K |
| 130 | LVCN-002.sldasm | 29.12K |
| 131 | LVCN-006.sldprt | 46.76K |
| 132 | LVCN-007.sldprt | 136.90K |
| 133 | LVCN-009.sldprt | 135.00K |
| 134 | LVCN-011.sldprt | 49.30K |
| 135 | LVCN-012.sldprt | 84.33K |
| 136 | LVCN-015.SLDPRT | 86.31K |
| 137 | LVCN-016.sldprt | 86.14K |
| 138 | LVCN-017.sldprt | 41.87K |
| 139 | LVCN-020.sldprt | 115.02K |
| 140 | LVCN-021.sldprt | 87.40K |
| 141 | LVCN-022.sldprt | 241.61K |
| 142 | LVCN-023.sldprt | 54.88K |
| 143 | SSX-001.SLDPRT | 127.50K |
| 144 | SSX-002.SLDPRT | 132.32K |
| 145 | SSX-005.SLDPRT | 86.34K |
| 146 | SSX-007.SLDPRT | 124.42K |
| 147 | SSX-008.SLDPRT | 107.98K |
| 148 | SSX-009.SLDPRT | 120.97K |
| 149 | SSX-010.SLDPRT | 124.34K |
| 150 | SSX-011.SLDPRT | 70.86K |
| 151 | 产品送料输送线.sldasm | 492.88K |
| 152 | 脚杯M16-1.sldprt | 85.15K |
| 153 | 脚杯M16-2.sldprt | 129.23K |
| 154 | 脚杯M16×60×145-3.1.sldasm | 28.22K |
此图纸下载需要438金币
立即下载
发布者
淡笑看过尘世
创作: 2432
粉丝: 32
加入时间：2022-03-31
模型信息
图纸格式：sldprt,sldasm,step
文件大小：70.3M
所需金币：438
上传时间：2025-01-06 19:56:17
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
机械手
自动移栽
收料线
图纸简介

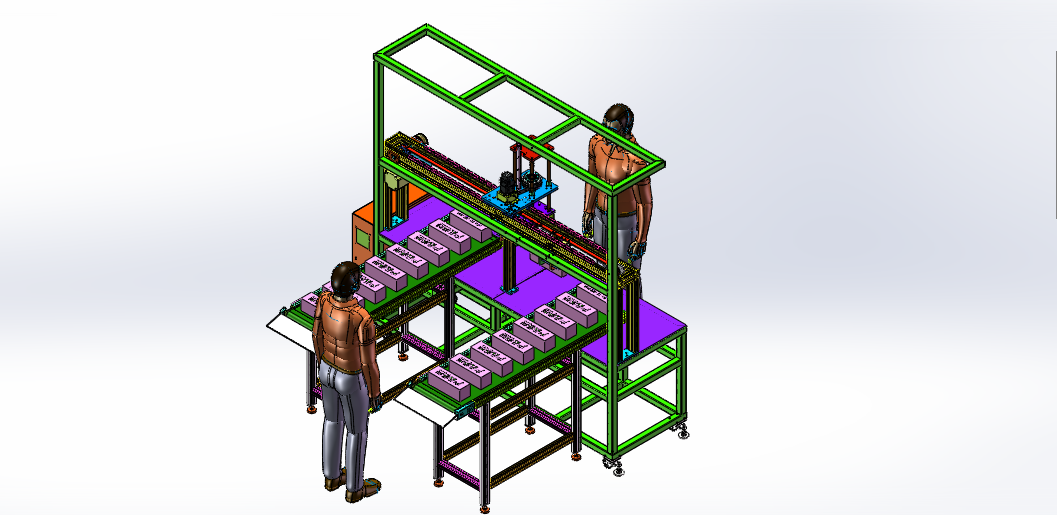

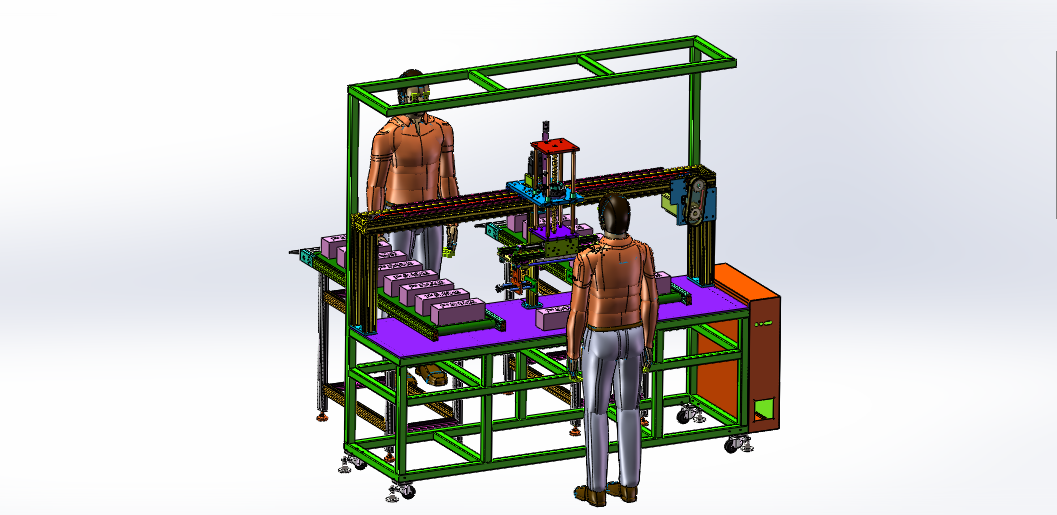

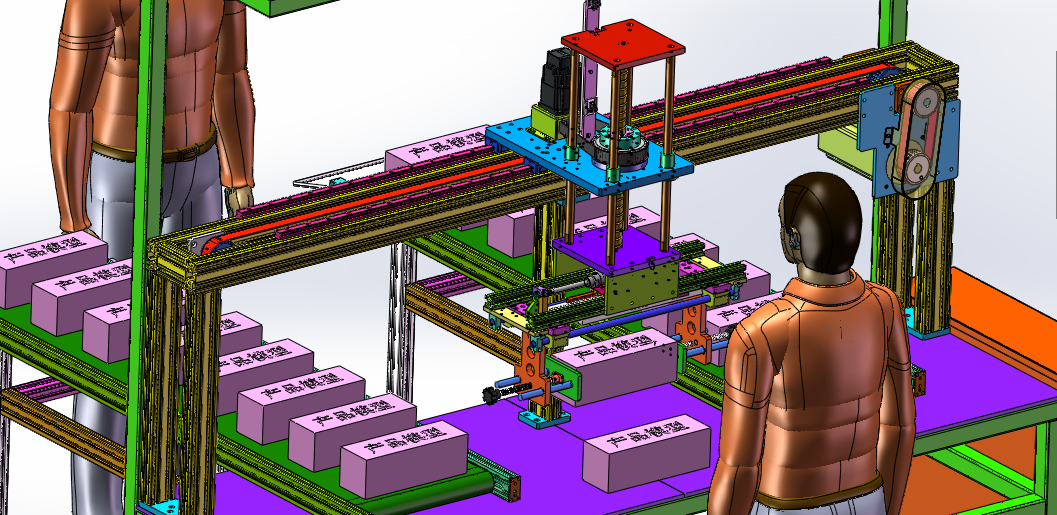

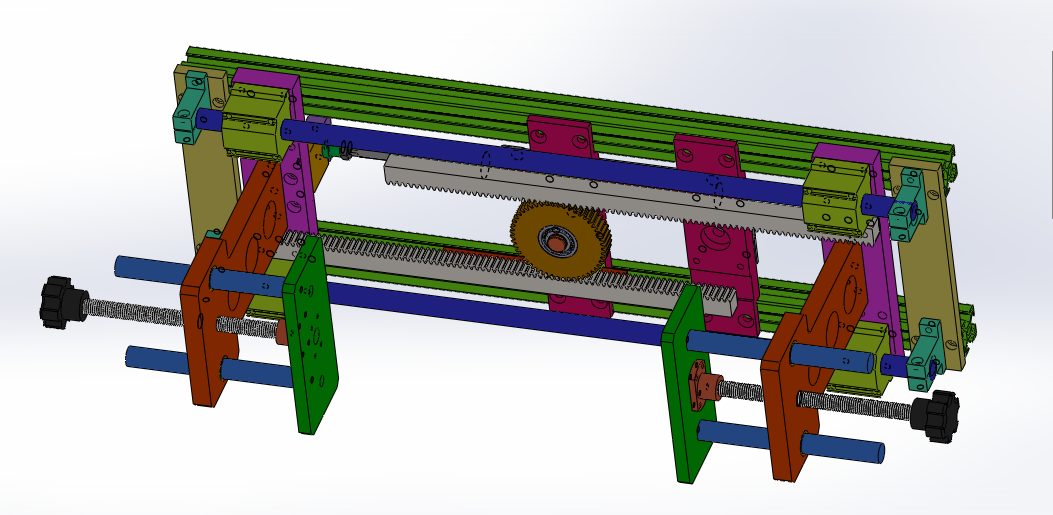

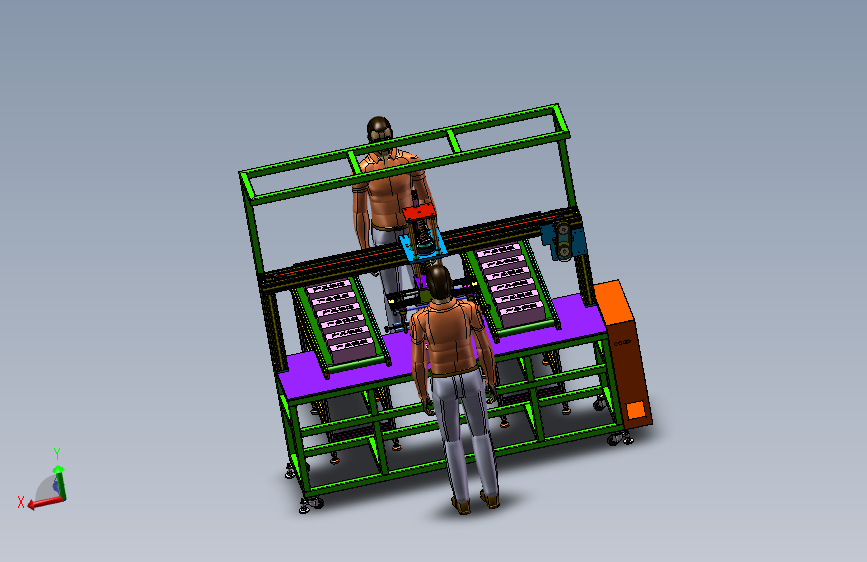

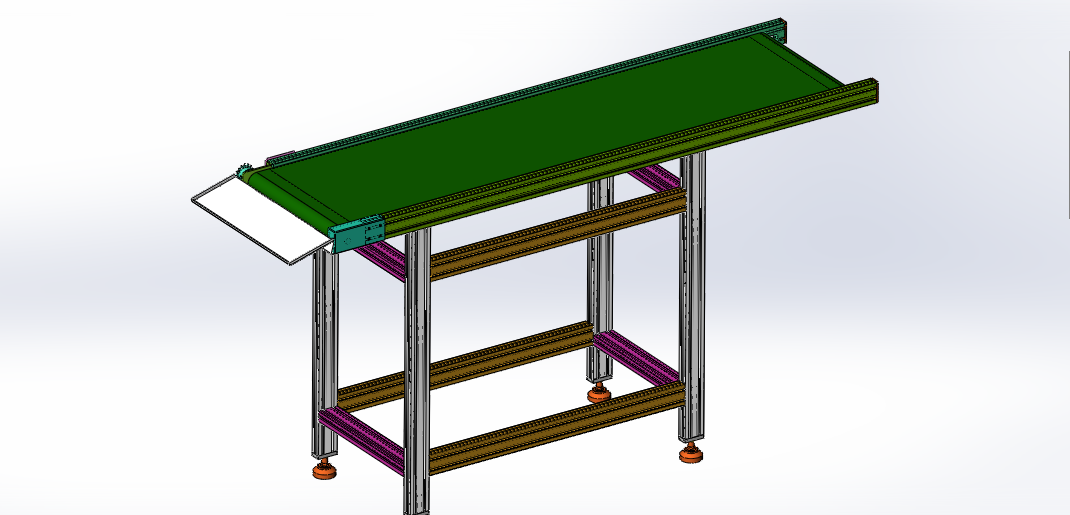

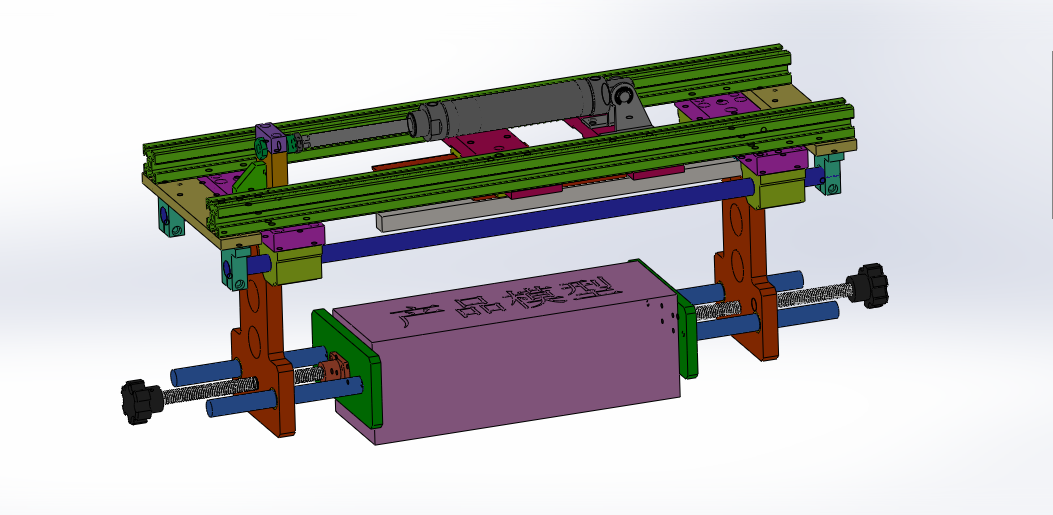

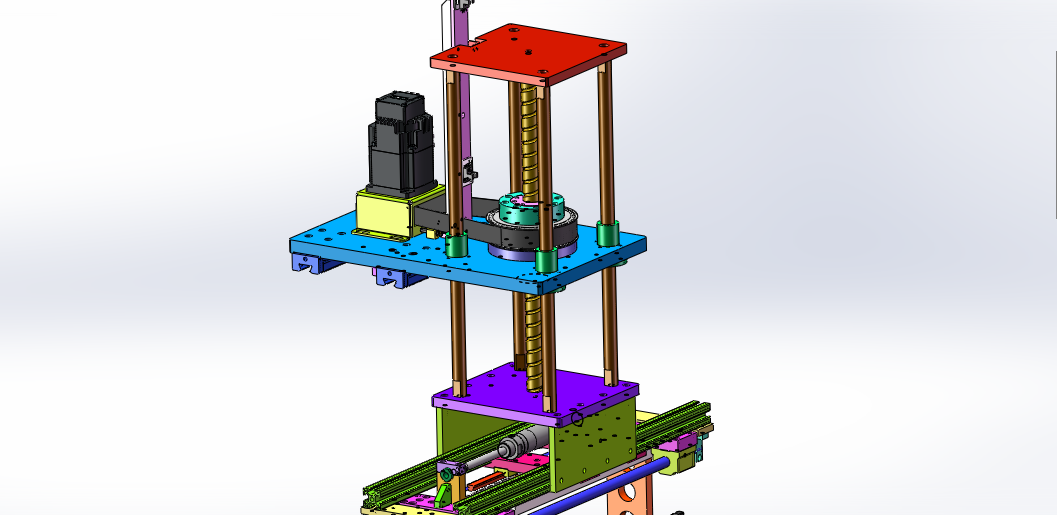

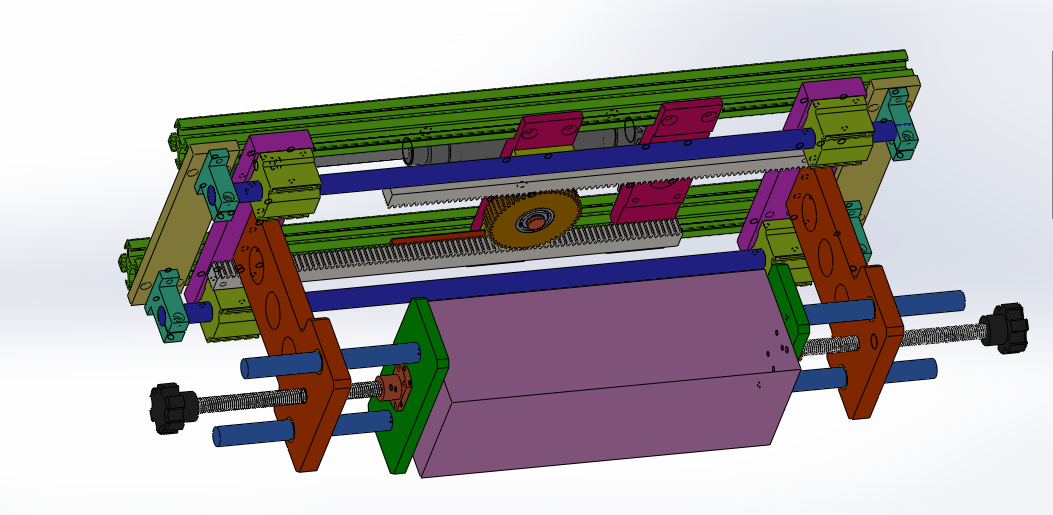

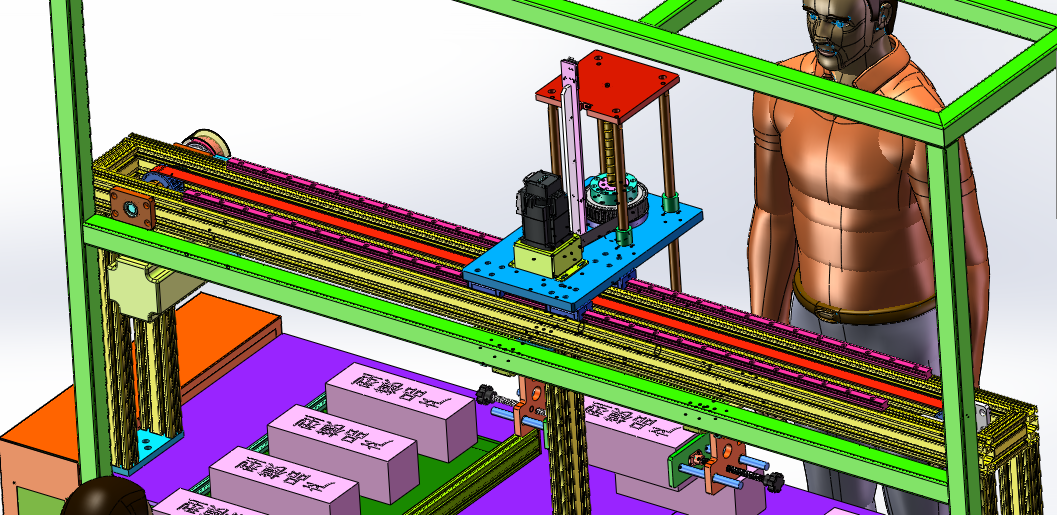

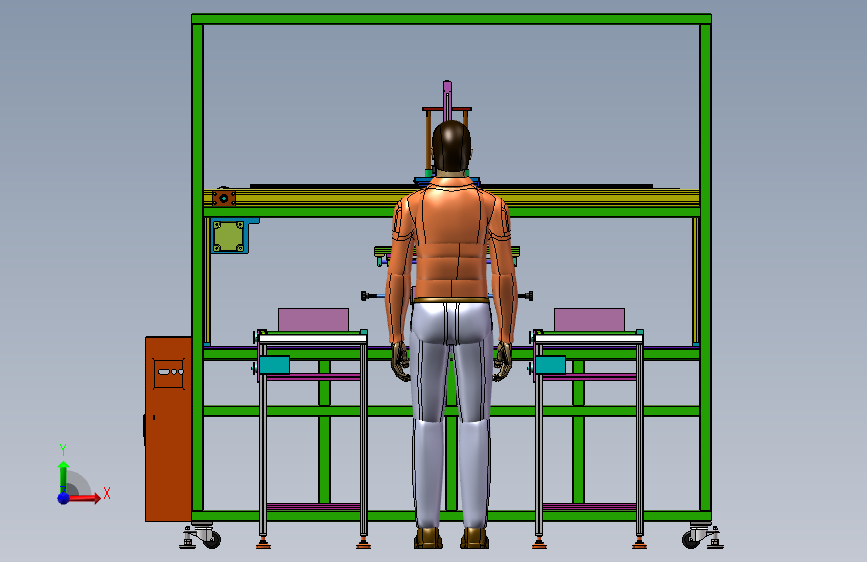

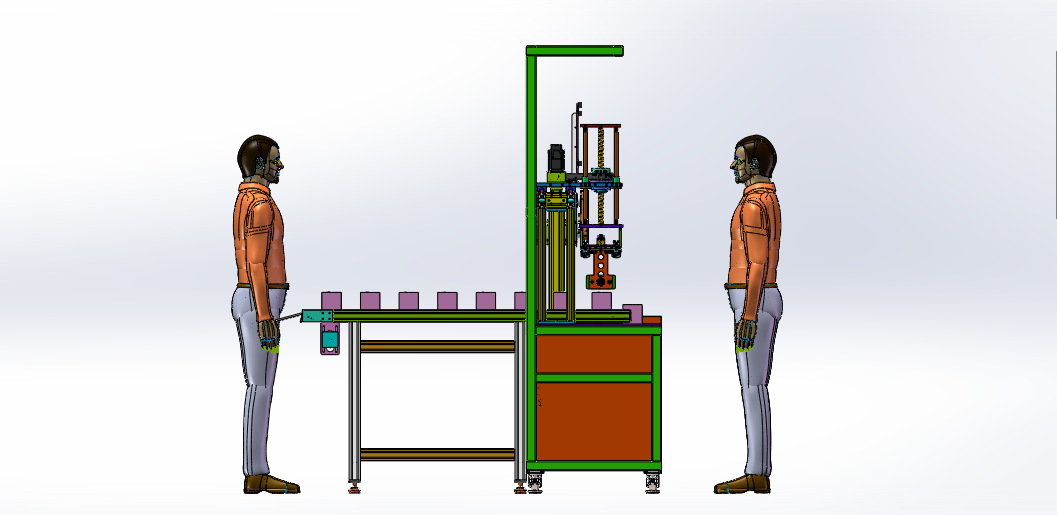

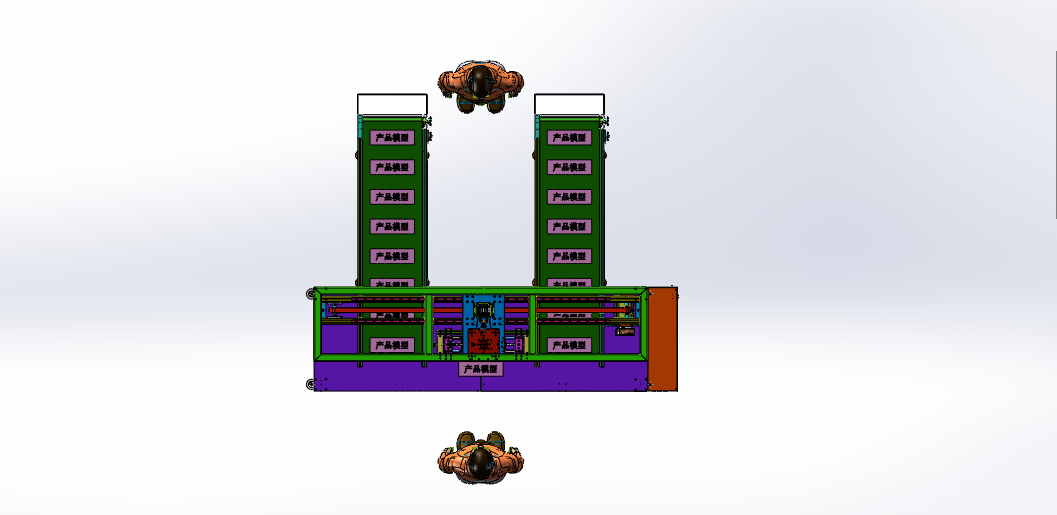

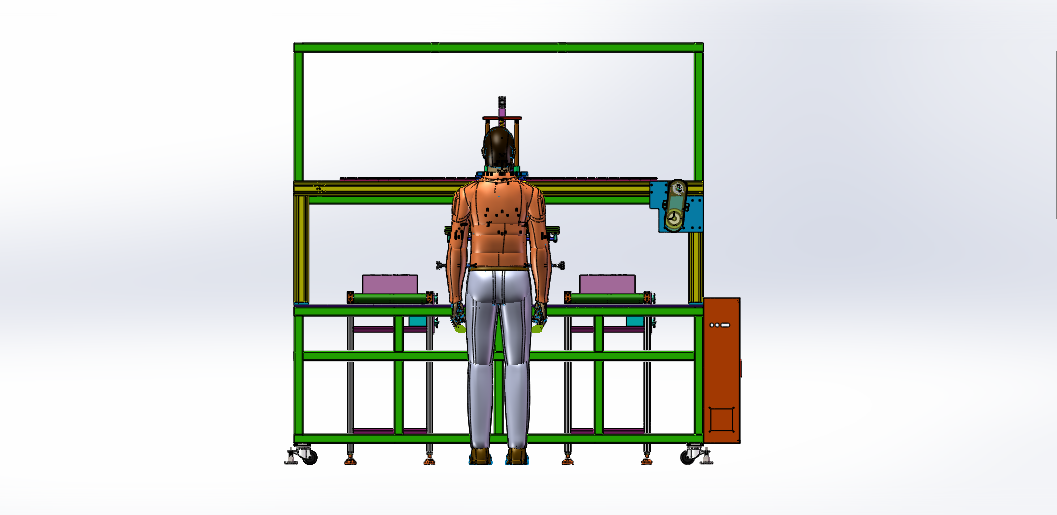

机械手自动移栽收料线 设计思路：平行移栽机械手自动收放产品，提高收放料效率，设备左右两边各有1条输送带，需要把物料放上输送带上，两条输送带之间为自动夹取物料模组机构，把物料产品夹取放上输送线，夹取放上为左边放一次，右边放一次，依次循环。自动夹取物料模组机构由直线运动模组、升降模组和夹紧机构组成。 机械手自动移栽收料线结构介绍：设备防护罩、同步带导轨运动模组、升降运动模组、输送带、物料夹取机构和电气配件构成，各组件结构具体构造如下： 1，同步带导轨运动模组：由直线导轨滑块、同步带传送机构、伺服电机组成； 2，升降运动模组：由导柱直线轴承、丝杆升降模组和伺服电机组成； 3，输送带：由皮带、机架和电
