水泵定子端子压装剪线除尘设备

（ID:1756564）

改图/画图

机械设备 / 非标机械 / 水泵定子端子压装剪线除尘设备

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	CP80-DUANZI_18__10_1.1.sldprt	61.97K
2	DZJX-YZ-001.SLDPRT	239.77K
3	DZJX-YZ-002.SLDPRT	190.03K
4	DZJX-YZ-003.SLDPRT	320.82K
5	DZJX-YZ-006.SLDPRT	116.59K
6	DZJX-YZ-007.SLDPRT	357.24K
7	DZJX-YZ-008.SLDPRT	144.95K
8	DZJX-YZ-009.SLDPRT	126.92K
9	DZJX-YZ-011.SLDPRT	74.99K
10	DZJX-YZ-012.SLDPRT	210.63K
11	DZJX-YZ-013.SLDPRT	68.47K
12	DZJX-YZ-014.SLDPRT	98.23K
13	DZJX-YZ-015.SLDPRT	163.05K
14	DZJX-YZ-016.SLDPRT	387.29K
15	DZJX-YZ-017.SLDPRT	263.53K
16	DZJX-YZ-018.SLDPRT	422.22K
17	DZJX-YZ-019.SLDPRT	47.92K
18	DZJX-YZ-020.SLDPRT	165.64K
19	DZJX-YZ-021.SLDPRT	132.89K
20	DZJX-YZ-022.SLDPRT	53.70K
21	DZJX-YZ-023.SLDPRT	97.95K
22	DZJX-YZ-024.SLDPRT	61.73K
23	DZJX-YZ-025.SLDPRT	57.76K
24	DZJX-YZ-026.SLDPRT	75.23K
25	DZJX-YZ-027.SLDPRT	98.67K
26	DZJX-YZ-028.SLDPRT	64.99K
27	DZJX-YZ-029.SLDPRT	136.89K
28	DZJX-YZ-030.SLDPRT	33.97K
29	DZJX-YZ-031.SLDPRT	218.24K
30	DZJX-YZ-032.SLDPRT	199.23K
31	DZJX-YZ-033.SLDPRT	103.88K
32	DZJX-YZ-035.SLDPRT	44.27K
33	DZJX-YZ-036.SLDPRT	62.60K
34	DZJX-YZ-037.SLDPRT	81.00K
35	DZJX-YZ-038.SLDPRT	92.45K
36	DZJX-YZ-039.SLDPRT	155.67K
37	DZJX-YZ-040.SLDPRT	80.19K
38	DZJX-YZ-041.SLDPRT	211.40K
39	DZJX-YZ-042.SLDPRT	159.52K
40	DZJX-YZ-043.SLDPRT	119.83K
41	DZJX-YZ-044.SLDPRT	84.23K
42	DZJX-YZ-046.SLDPRT	81.65K
43	DZJX-YZ-047.SLDPRT	42.83K
44	DZJX-YZ-048.SLDPRT	108.59K
45	DZJX-YZ-049.SLDPRT	80.56K
46	DZJX-YZ-050.SLDPRT	90.90K
47	DZJX-YZ-051.SLDPRT	81.32K
48	DZJX-YZ-052.SLDPRT	92.56K
49	DZJX-YZ-053.SLDPRT	83.81K
50	GB_FASTENER_NUT_SNAB1M10-N.SLDPRT	60.24K
51	GB_SECTION_BAR_TYPE716X21050.SLDPRT	82.05K
52	GP导柱10X40.SLDPRT	87.62K
53	LMFxxUULMFxxLUU直线轴承.SLDPRT	114.72K
54	PRT0058_1_60__7_1.1.sldprt	2.23M
55	PRT0059_1_23__9_1.1.sldprt	1.61M
56	pulf-90.1.SLDPRT	242.83K
57	SHB-DZYZ-001.SLDPRT	382.78K
58	SHB-DZYZ-002.SLDPRT	388.31K
59	SM-YZ-010.SLDPRT	46.63K
60	SU63-30-1.SLDPRT	252.06K
61	SU63-30-2.SLDPRT	68.23K
62	SU63-30.SLDPRT	113.46K
63	SU63x30S.SLDASM	239.88K
64	WP01-M100121-_12_1.1.sldprt	155.15K
65	定子定位座.SLDASM	3.62M
66	定子模型.sldasm	1.88M
67	导套10X15.SLDPRT	76.94K
68	弹簧2.0x20.sldprt	274.29K
69	接线插片.SLDPRT	201.58K
70	水泵定子端子压装剪线除尘设备.SLDASM	7.30M
71	法兰铜套MPTZ16-20.SLDPRT	81.35K
72	轴套10-12-15.SLDPRT	58.12K
73	铜套.SLDPRT	135.72K
74	16MA20Rod.sldprt	69.99K
75	16MANut.sldprt	93.66K
76	16MANut1.sldprt	88.19K
77	16MAUFA20Body.sldprt	170.24K
78	CS1-M-S16-.sldprt	110.37K
79	F-MA16FA16.sldprt	66.48K
80	MA16x20SUFA0CMSG-1.sldasm	175.52K
81	E-ARS10-44-N.sldasm	123.93K
82	E-ARS10-44-N.swb	61.76K
83	E-ARS10-44-N_b.sldprt	346.11K
84	readme-and-terms-of-use-3d-cad-models.txt	1.91K
85	ACQ50-FA-Screw.sldprt	72.64K
86	ACQ50x200SBFA00.sldasm	206.14K
87	ACQ50_Nut.sldprt	90.26K
88	ACQS-50x200-B-P_b.sldprt	265.29K
89	ACQS-50x200-B10_r0.sldprt	71.28K
90	F-ACQ50FA.sldprt	101.28K
91	F-SC63FASC.sldprt	110.83K
92	SC-63-M16x1_510-A_Nut.sldprt	124.60K
93	SCJ-63-M16x1_5-Nut.sldprt	91.21K
94	SCJ-63Screw.sldprt	68.42K
95	SCJ-63x150-10-S-FA10_r.sldprt	101.83K
96	SCJ63x150-10SFA0010.sldasm	211.59K
97	SCJ63X150_c.sldprt	237.14K
98	SDA-63-M18x1_5.sldprt	89.23K
99	SDA63x10S0.sldasm	150.44K
100	SDA63x10SB0.sldasm	164.86K
101	SDAS-63x10-B10_r.sldprt	83.11K
102	SDAS-63x1010_b.sldprt	249.10K
103	SDAS-63x1010_r.sldprt	71.89K
104	TR32-1010_b.sldprt	239.10K
105	TR32-10_fr.sldprt	121.61K
106	TR32X10S0.sldasm	145.45K
107	SDA50x50S0.sldasm	158.45K
108	SDAS-50x5050_b.sldprt	272.72K
109	SDAS-50x5050_r.sldprt	74.87K
110	SDA63x15S0.sldasm	153.90K
111	SDA63x20S0.sldasm	147.85K
112	SDAS-63x1515_b.sldprt	267.20K
113	SDAS-63x1515_r.sldprt	77.93K
114	SDAS-63x2020_b.sldprt	246.60K
115	SDAS-63x2020_r.sldprt	72.28K
116	16MA125Rod.1.sldprt	60.53K
117	16MANut.1.sldprt	89.70K
118	16MANut125.1.sldprt	85.61K
119	16MAU125Body.1.sldprt	132.85K
120	ACA-0806-1_Body.1.1.1.2.1.sldprt	87.69K
121	ACA-0806-1_NT.1.1.1.2.1.sldprt	93.92K
122	ACA0806-1.1.1.1.2.1.sldasm	72.90K
123	CS1-M-S16-.1.sldprt	106.03K
124	DZJX-YZ-034.SLDPRT	131.85K
125	DZJX-YZ-045.SLDPRT	110.73K
126	DZJX-YZ-054.SLDPRT	127.79K
127	DZJX-YZ-055.SLDPRT	174.48K
128	DZJX-YZ-056.SLDPRT	97.31K
129	DZJX-YZ-057.SLDPRT	152.95K
130	DZJX-YZ-058.SLDPRT	86.24K
131	DZJX-YZ-059.SLDPRT	80.68K
132	HGW15导轨.1.SLDPRT	219.66K
133	HGW15滑块.1.sldasm	244.98K
134	MA16x125SU0CMSG-1.1.sldasm	124.51K
135	MFQJC-004.1.SLDPRT	114.52K
136	MFQJC-008.1.SLDPRT	101.63K
137	____1-411002.PRT.1.1.1.2.1.sldprt	124.15K
138	____2-415723.PRT.1.1.1.2.1.sldprt	104.70K
139	____3-416083.PRT.1.1.1.2.1.sldprt	158.79K
140	____4-416088.PRT.1.1.1.2.1.sldprt	100.89K
141	____5-415868.PRT.1.1.1.2.1.sldprt	151.45K
142	吸尘工装.SLDASM	439.17K
143	滑块导轨HGW15CC.1.SLDASM	261.05K
144	行程开关YBLX-ME-8108.1.SLDPRT	660.14K
145	定子接线针脚压装剪线机.dwg	2.24M
146	水泵定子绕线组端子压装刺破剪线除尘一体机.SLDDRW	701.22K
147	AWKM-058锁扣主体.1.1.1.1.sldprt	146.52K
148	AWKM-059卡板.1.1.1.1.sldprt	103.04K
149	AWKM-060扣臂.1.1.1.1.sldprt	81.92K
150	AWKM-061STOPPER_SCREW_M6.1.1.1.1.sldprt	49.94K
151	AWKM-062STOPPER_SCREW_M5.1.1.1.1.sldprt	49.26K
152	AWKM-063锁扣支架.1.1.1.1.SLDPRT	119.67K
153	BVGY-015-3-1.1.1.1.SLDPRT	394.21K
154	BVGY-015-3-2.1.1.1.SLDPRT	117.89K
155	BVGY-015-3-3.1.1.1.SLDPRT	367.83K
156	BVGY-015-3-4.1.1.1.sldasm	655.01K
157	DZJX-YZ-004.SLDPRT	244.53K
158	DZJX-YZ-005.SLDPRT	183.75K
159	DZJX-YZ-010.SLDPRT	1.87M
160	QTYU-007-3.1.1.SLDASM	878.42K
161	SHB-KK-005-1.1.SLDPRT	120.89K
162	SHB-KK-005-2.1.SLDPRT	193.70K
163	SHB-KK-005-3.1.SLDPRT	118.64K
164	SHB-KK-005-4.1.SLDPRT	161.94K
165	SHB-KK-005-5.1.SLDPRT	103.89K
166	SHB-KK-005-6.1.SLDPRT	108.93K
167	SHB-KK-005.1.SLDASM	339.77K
168	SHB-XJZ2-020.1.1.SLDPRT	154.16K
169	塑料盒.SLDPRT	124.95K
170	急停开关.1.1.SLDPRT	367.58K
171	按钮-启动-带指示灯.11.1.SLDPRT	166.15K
172	按钮-复位-带指示灯.1.1.1.SLDPRT	160.96K
173	按钮盒.1.SLDPRT	95.47K
174	按钮盒支架.1.SLDPRT	217.48K
175	按钮盒盖.1.SLDPRT	137.92K
176	操作按钮开关安装板.1.SLDPRT	106.66K
177	操作按钮开关盒.1.SLDASM	312.80K
178	水泵支架压装架子.1.SLDPRT	2.48M
179	设备机架.sldasm	1.86M
180	MA20-100.1.1.SLDASM	175.51K
181	MA20-100.sldasm-Part-2.1.1.sldprt	65.31K
182	MA20-100.sldasm-Part-3.1.1.sldprt	38.24K
183	MA20-100.sldasm-Part-5.1.1.sldprt	31.07K
184	MA20-100.sldasm-Part-6.1.1.sldprt	51.19K
185	水泵定子绕线组端子压装刺破剪线除尘一体机.docx	12.00K

此图纸下载需要350金币

立即下载

发布者

淡笑看过尘世

创作: 2529

粉丝: 37

加入时间：2022-03-31

私信

关注

模型信息

图纸ID：1756564

图纸格式：sldprt,sldasm,dwg,slddrw

文件大小：51.17M

所需金币：350

上传时间：2025-01-09 09:20:07

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2020

图纸简介

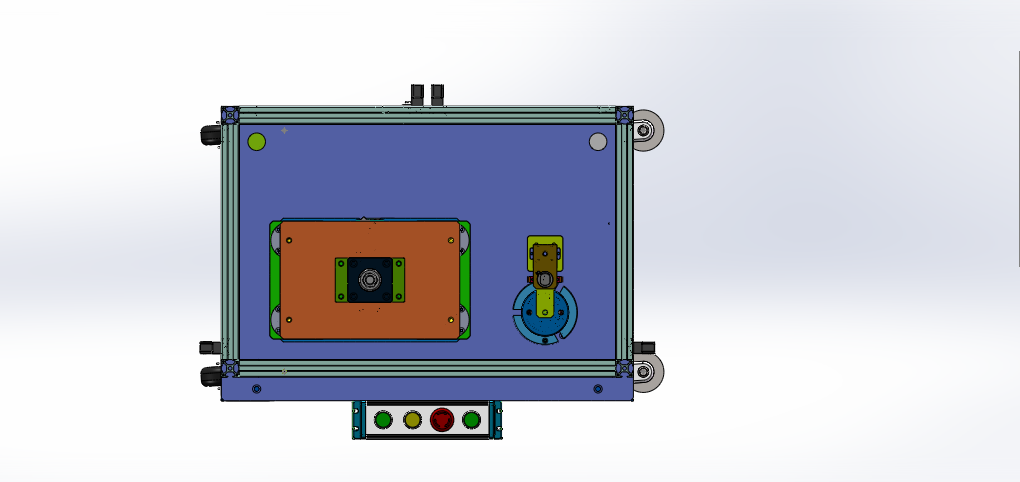

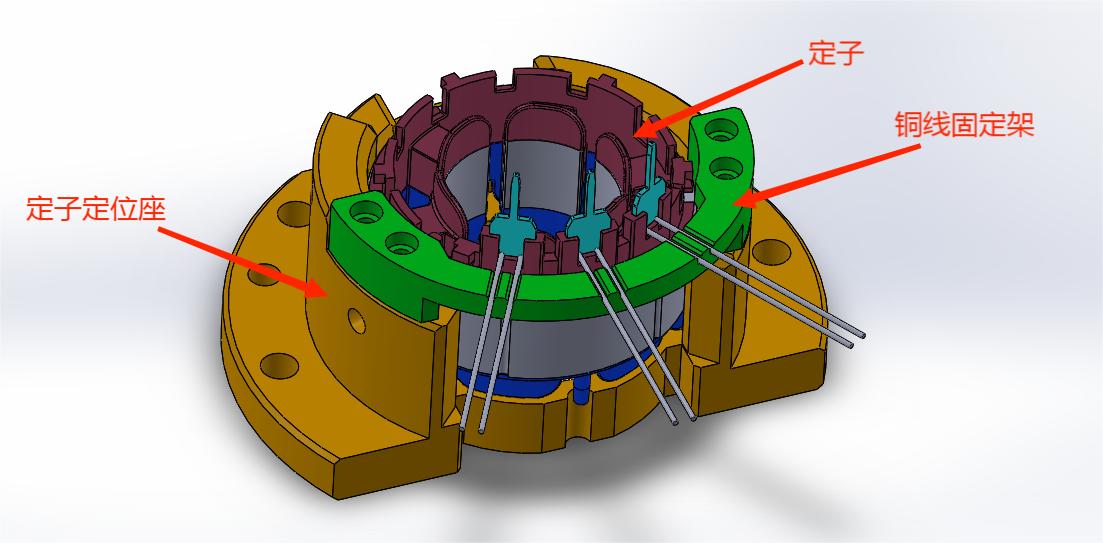

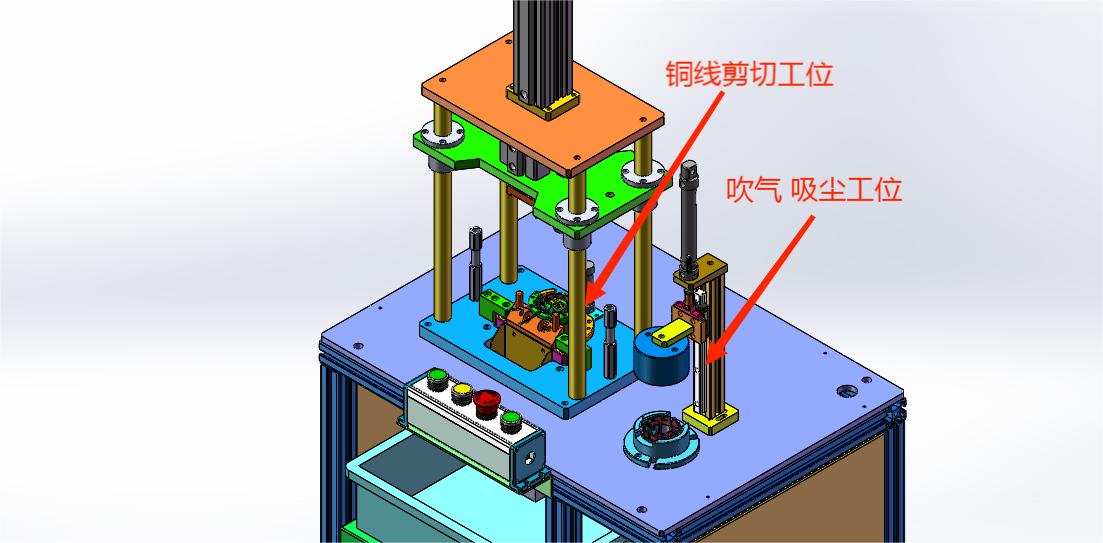

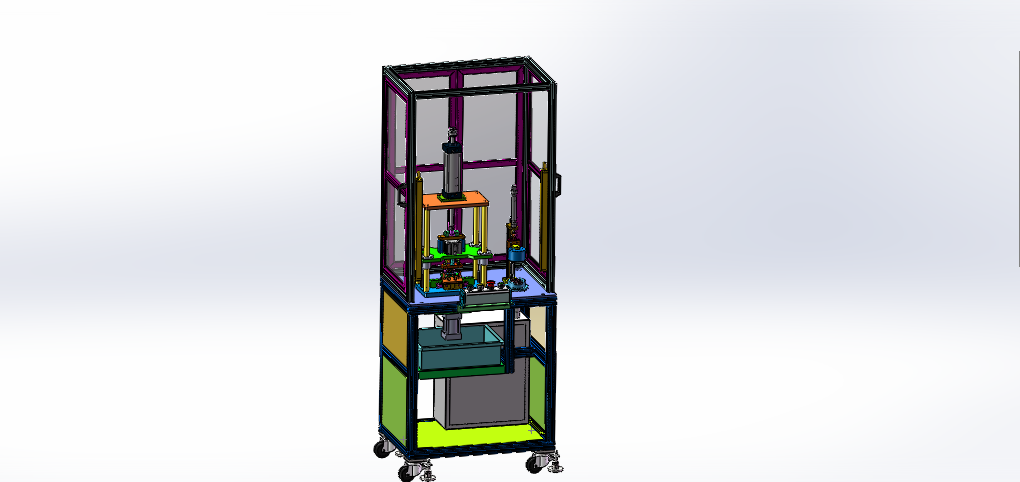

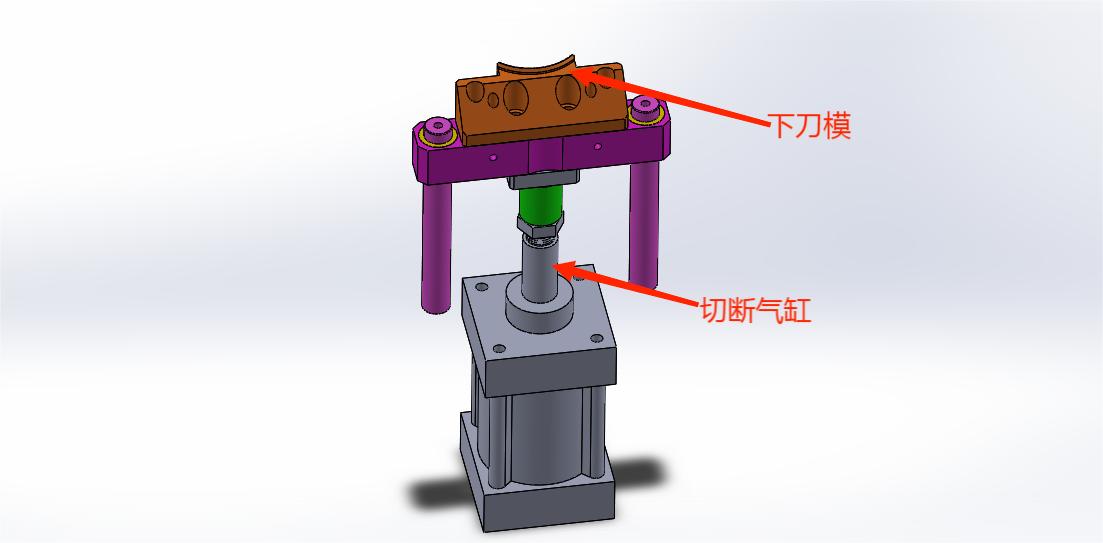

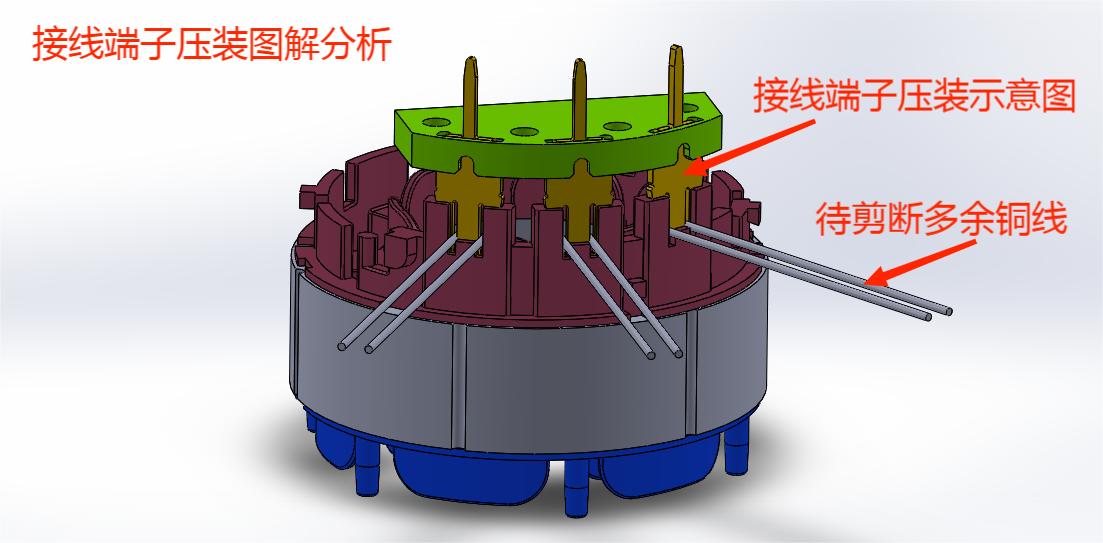

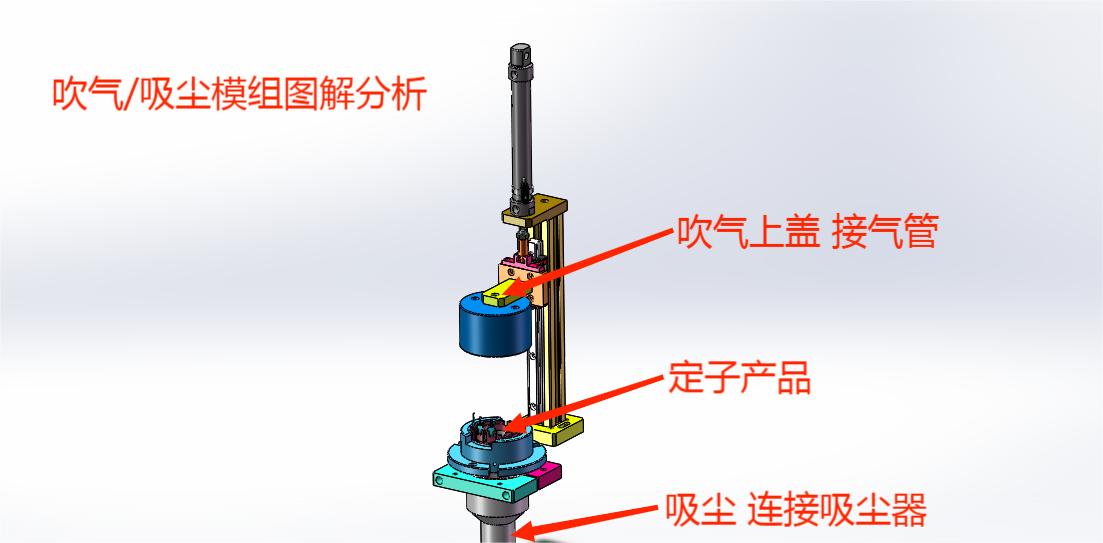

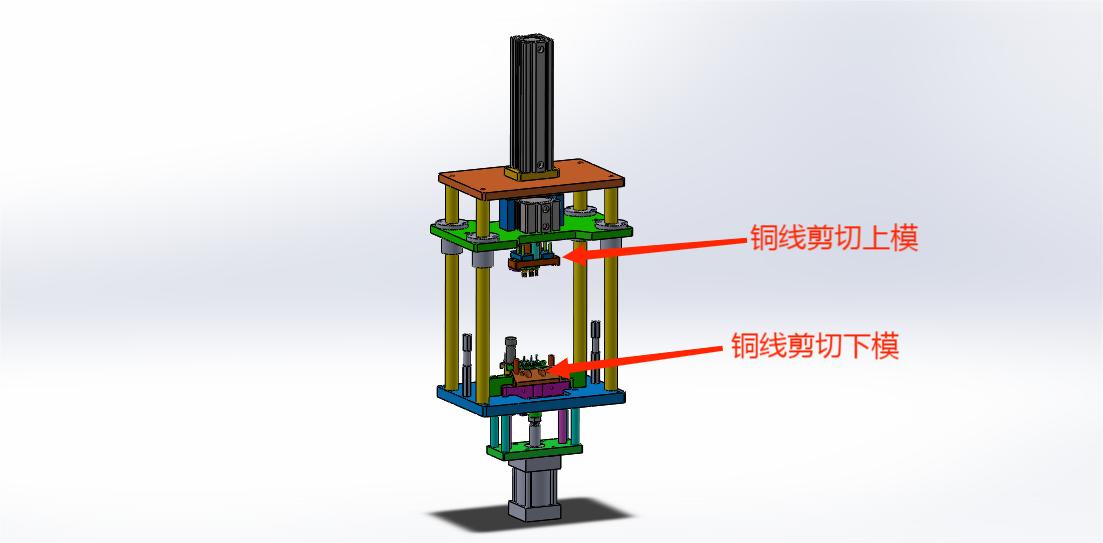

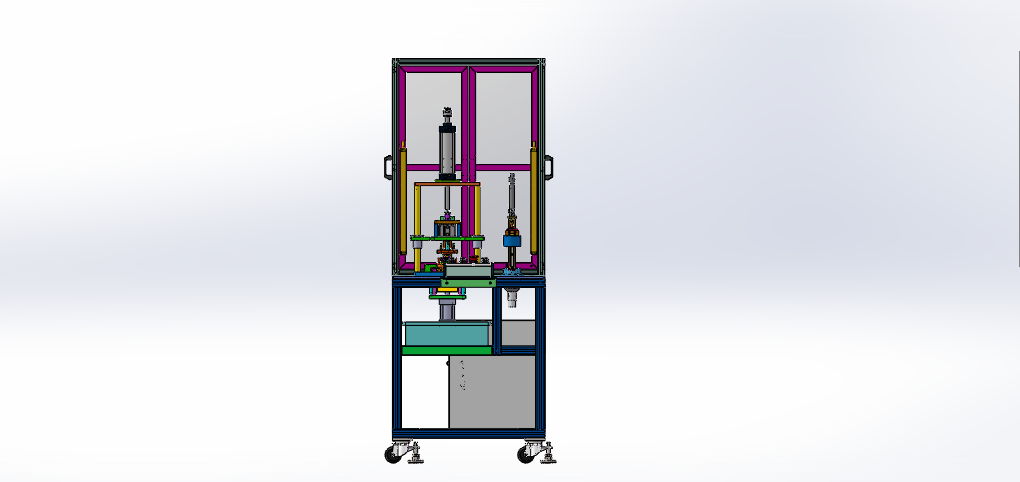

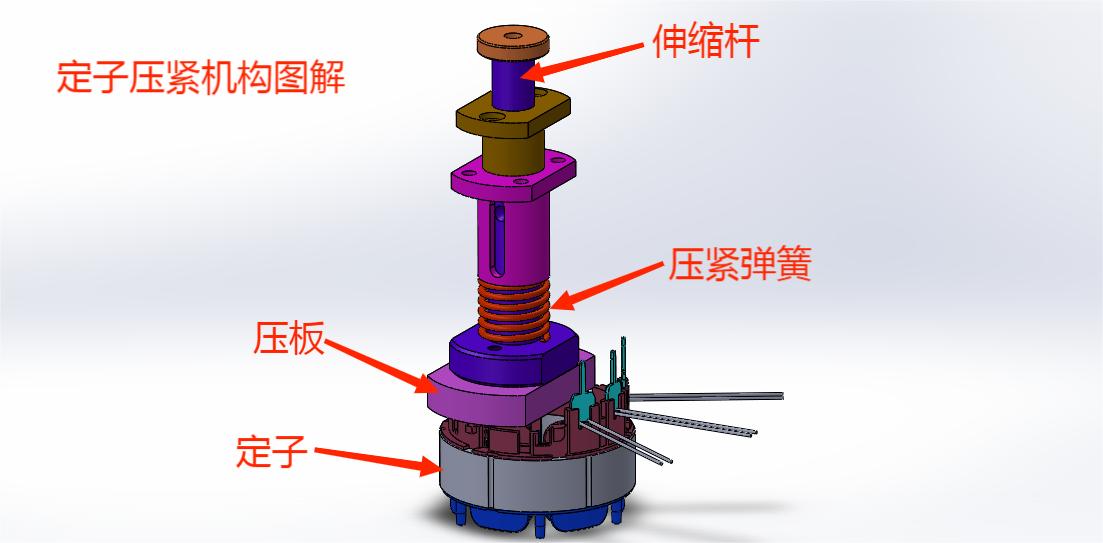

设计思路：这是新能源汽车水泵组装线的第四道生产工序——水泵定子绕线组端子压装刺破剪线除尘。定子完成绕线工序后，需要压装三个绕线组接线端子，另外还需要剪裁多余的漆包线，最后还需要对绕线定子进行除尘处理。设备一共有两个工位，分别为左右两个工位，左工位是压装接线端子和剪裁工位，右边工位是定子吸附除尘工位。左工位分为上下两个定位模和定子压紧机构，上定位模作用是接线端子定位，另外还有定子压紧机构，在端子压装的时候防止定子发生位移，下定位模作用是绕线定子定位，定位模前端设计有剪线刀模工装，由上下刀模组成；右工位是定子吸附除尘工装。新能源汽车水泵隔水套气密性检测机结构介绍：设备防护罩、绕线定子定位工装、压
