小型谷物干燥机设计说明书17000+二维图
(ID:2397179)截图
AI截图渲染
✨AI图片渲染

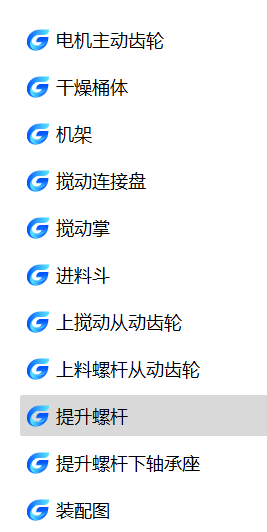

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 图.png | 22.40K |
| 2 | 小型谷物干燥机结构设计17000.docx | 523.23K |
| 3 | 干燥通体.png | 39.70K |

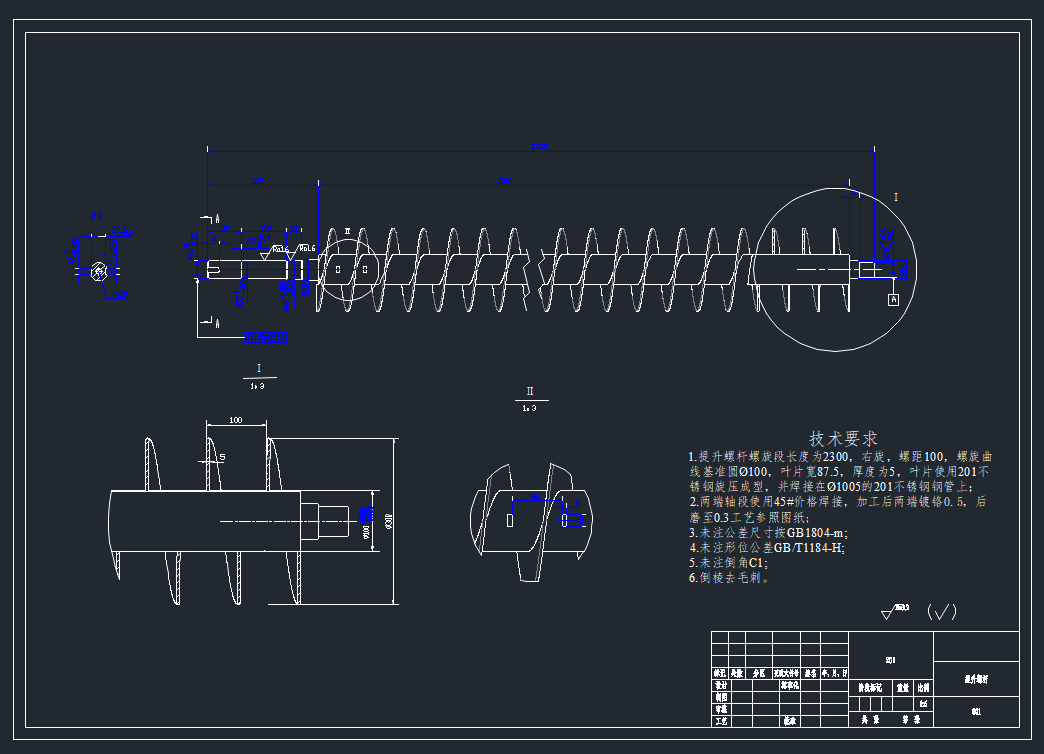

| 4 | 提升旋杆.png | 52.43K |

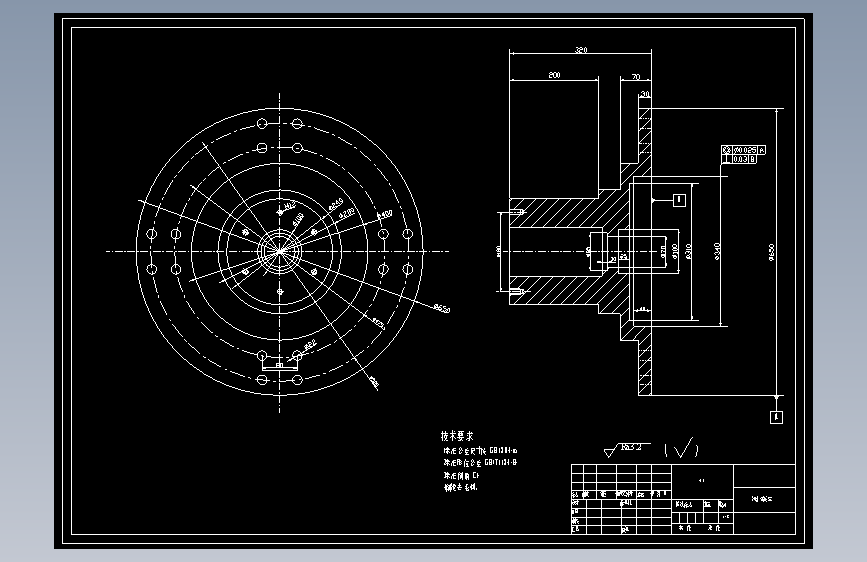

| 5 | 搅动连接盘.png | 108.01K |

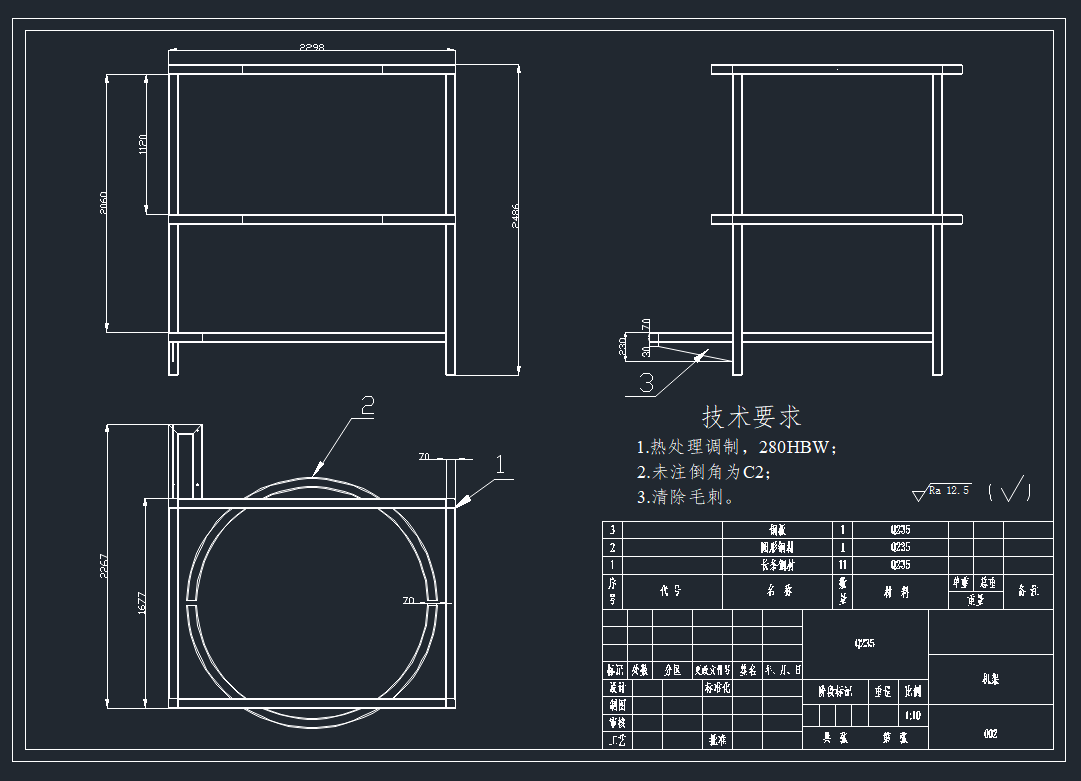

| 6 | 机架.png | 40.77K |

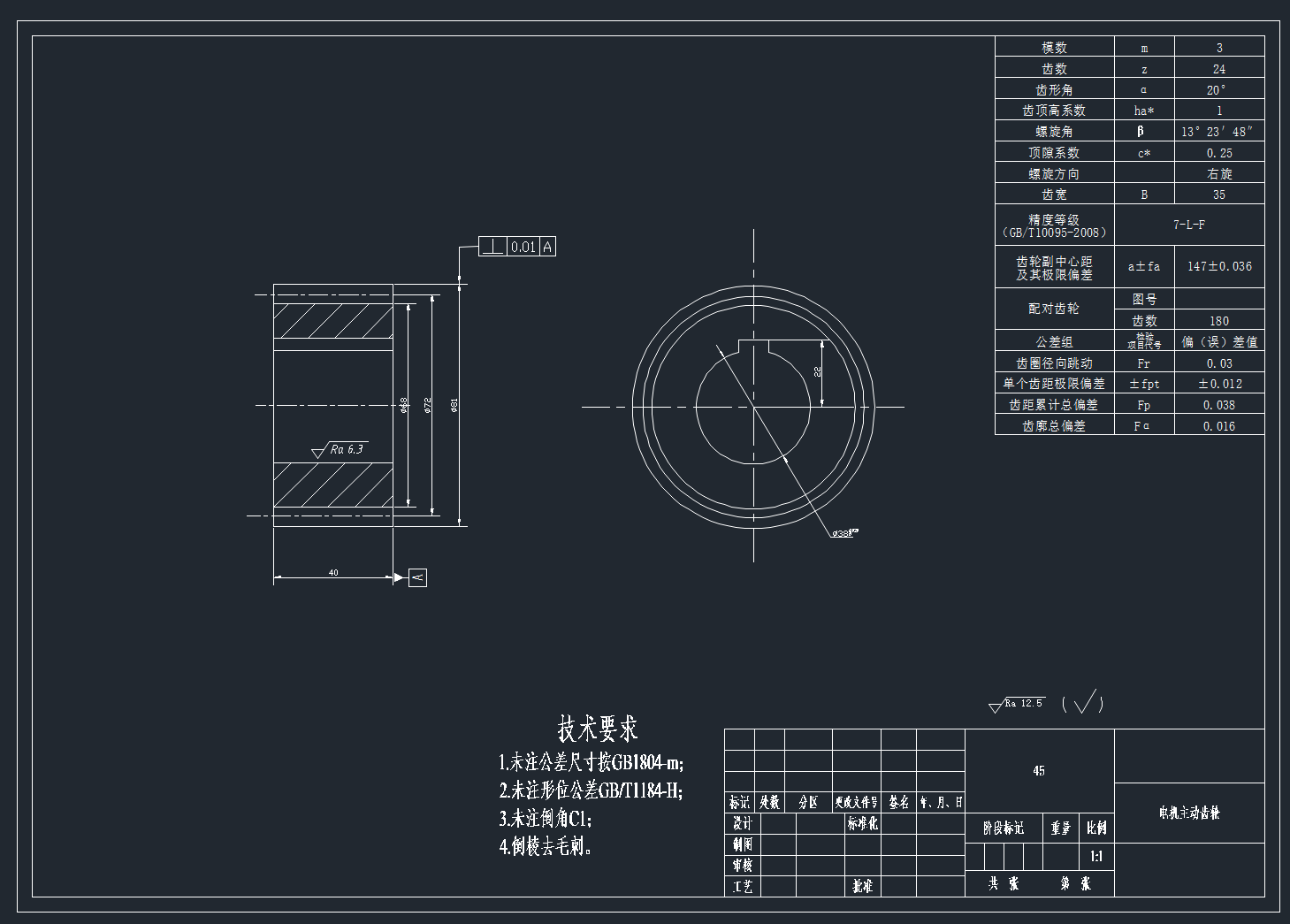

| 7 | 电机主动齿轮.png | 72.48K |

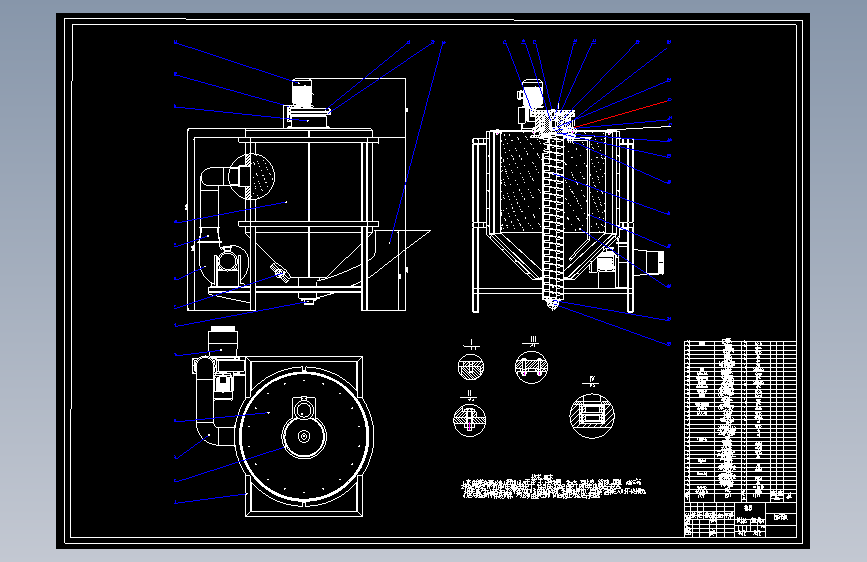

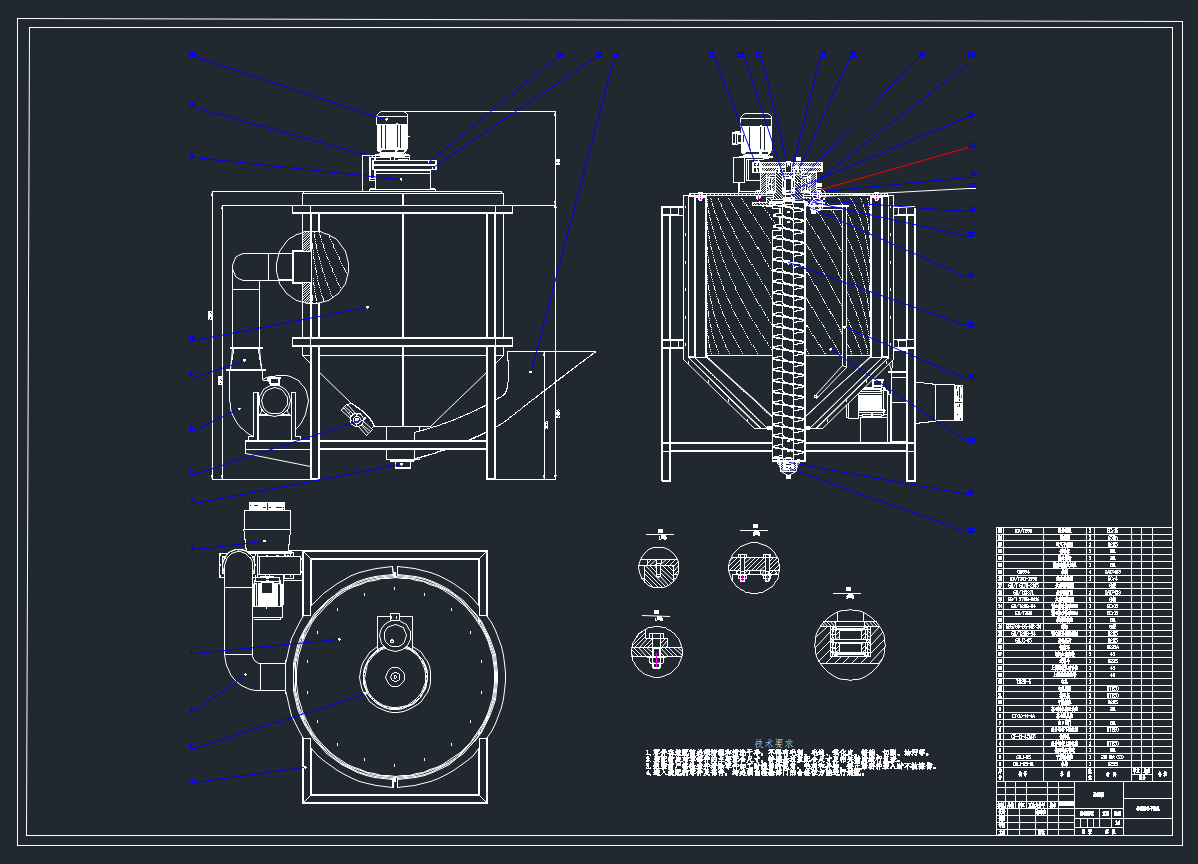

| 8 | 装配图.png | 126.25K |
| 9 | 上搅动从动齿轮.dwg | 145.55K |
| 10 | 上料螺杆从动齿轮.dwg | 138.02K |

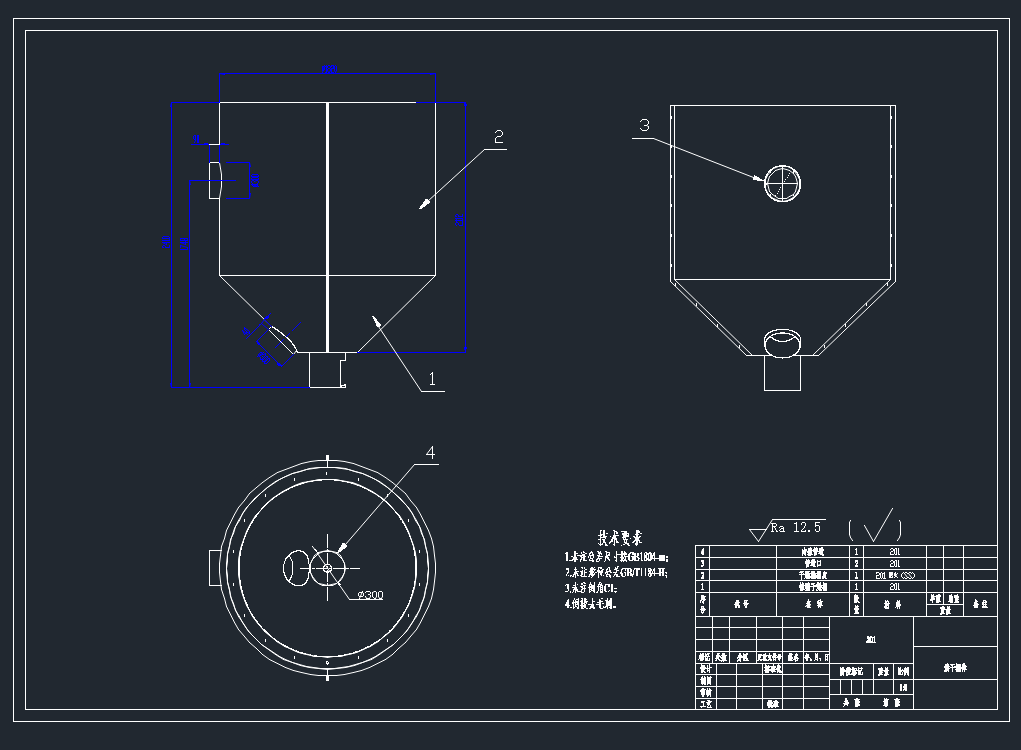

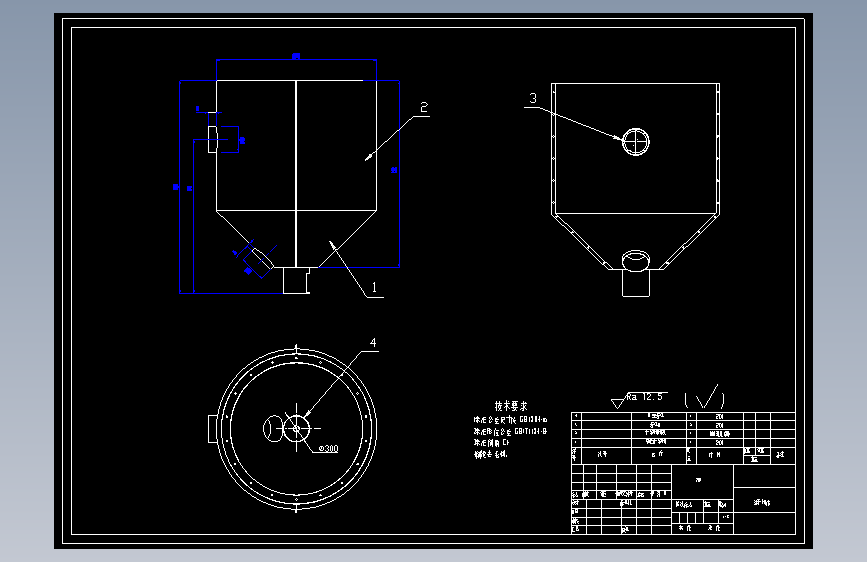

| 11 | 干燥桶体.dwg | 225.33K |

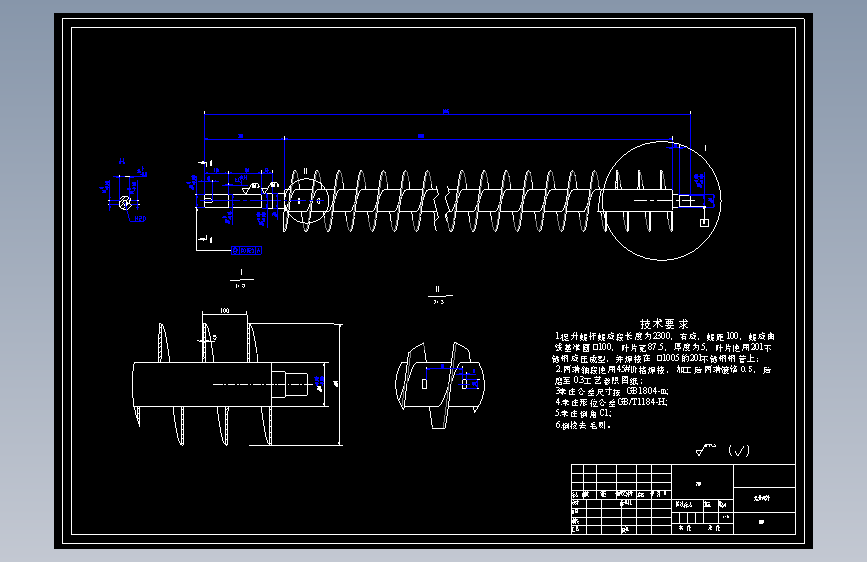

| 12 | 提升螺杆.dwg | 268.99K |
| 13 | 提升螺杆.dwl | 47B |
| 14 | 提升螺杆.dwl2 | 196B |

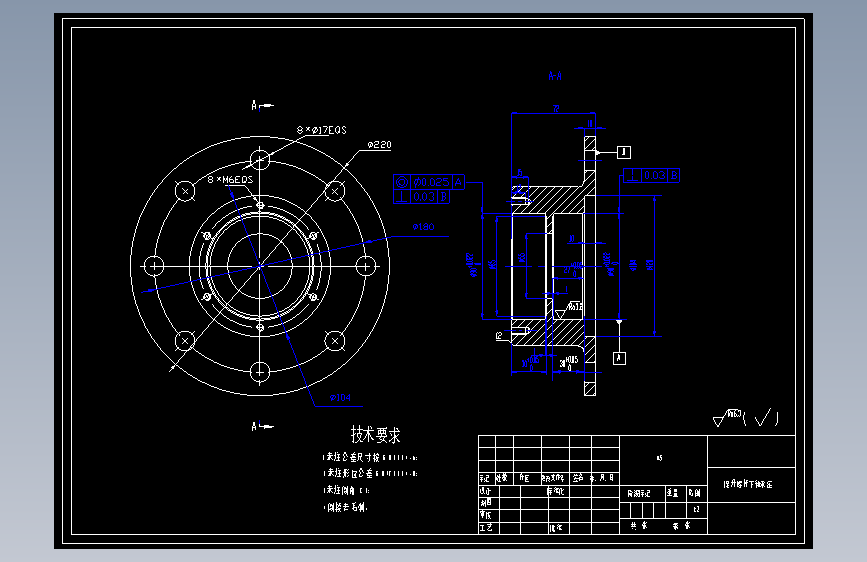

| 15 | 提升螺杆下轴承座.DWG | 174.27K |
| 16 | 搅动掌.dwg | 135.71K |

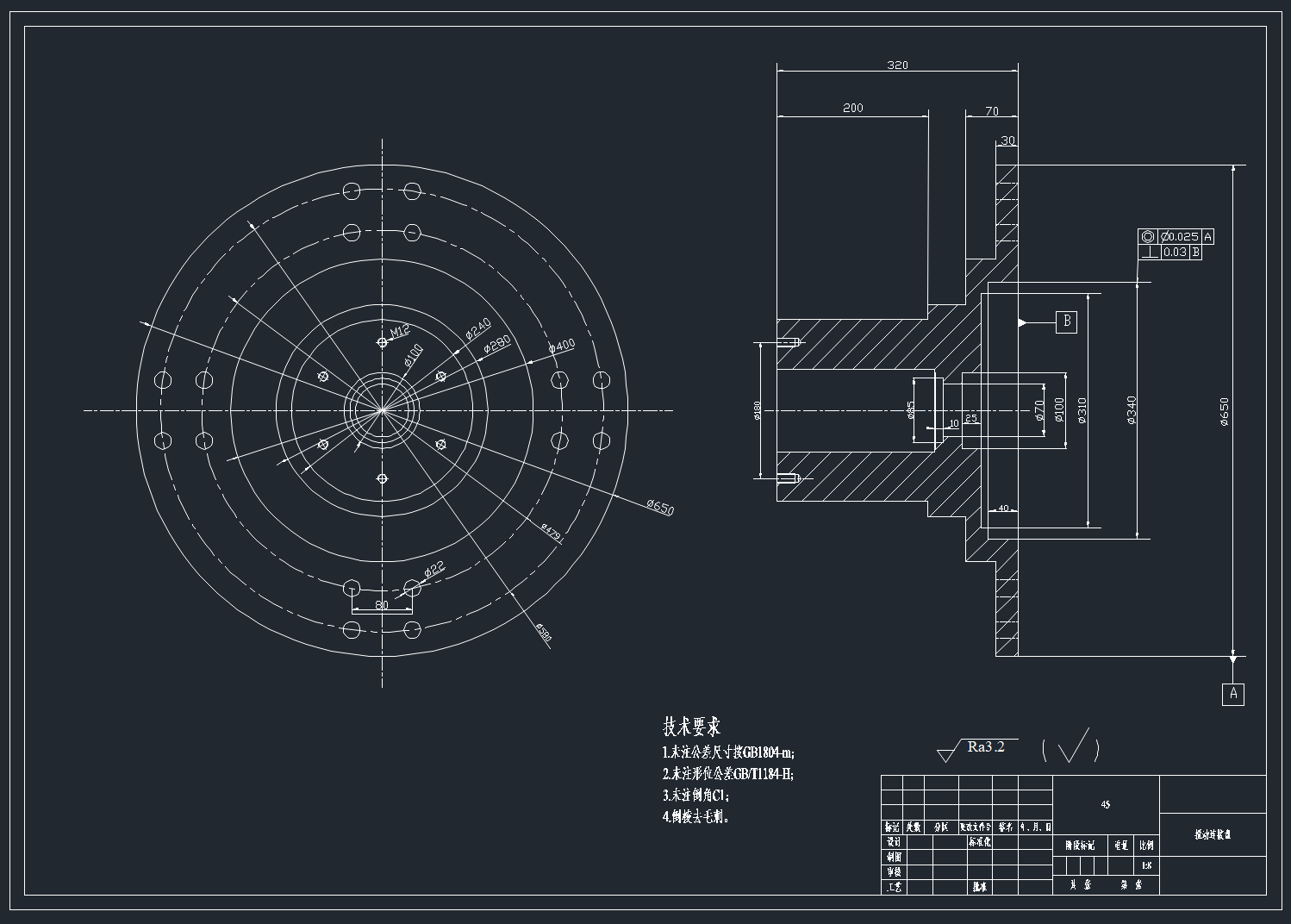

| 17 | 搅动连接盘.dwg | 166.99K |
| 18 | 机架.dwg | 143.65K |
| 19 | 电机主动齿轮.dwg | 130.61K |
| 20 | 装配图.dwg | 1.30M |
| 21 | 装配图.dwl | 47B |
| 22 | 装配图.dwl2 | 196B |
| 23 | 进料斗.dwg | 136.18K |
此图纸下载需要150金币
立即下载
模型信息
图纸ID:2397179
图纸格式:dwg
文件大小:3.42M
所需金币:150
上传时间:2025-07-16 15:55:11
是否可编辑:可修改,不包括参数
软件版本:AutoCAD 2018
标签
小型谷物
干燥机
图纸简介
中国是世界第一粮食生产农业大国,当谷物收割后需要经过干燥加工后才能进行储存。然而,由于自然干燥的速度不够快就会使谷物发霉而损坏,导致谷物损耗高达数十万吨。为了解决这个问题,本文进行了一项谷物干燥器的研制工作。利用CAD软件绘制出了清晰表示谷物干燥器总体构造的图纸。文章简要描述了当前世界上小型谷物干燥器的发展状况,并对目前主要干燥器的特点进行了详细分析。在分析各种干燥器的优缺点后,本文选择了混流干燥机,以螺旋传动的理论来设计整体的干燥器。其次,对传输和干燥等功能所需的机构构成进行了分析,并选择和设计了螺杆、连接盘和搅动掌等主要零部件。最后,形成了一个由传输机构、搅动机构、干燥机构、驱动机构等组成
