斜三通注塑模具设计（二维三维说明书13000）（ID:2437828）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17535252612548.zip | 14.06M |

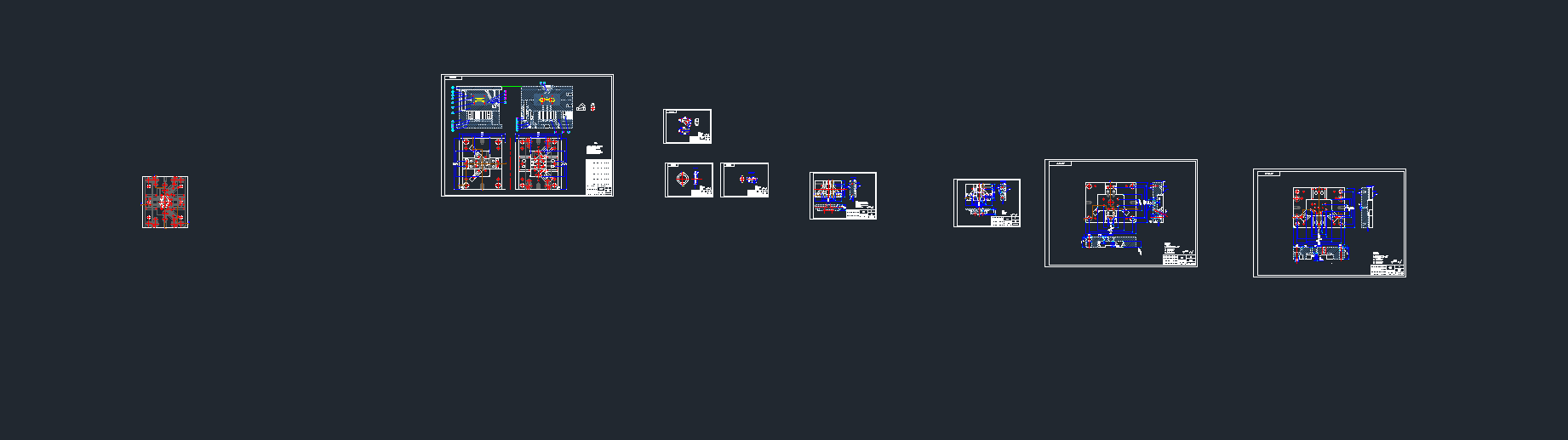

| 2 | 合集.png | 38.39K |

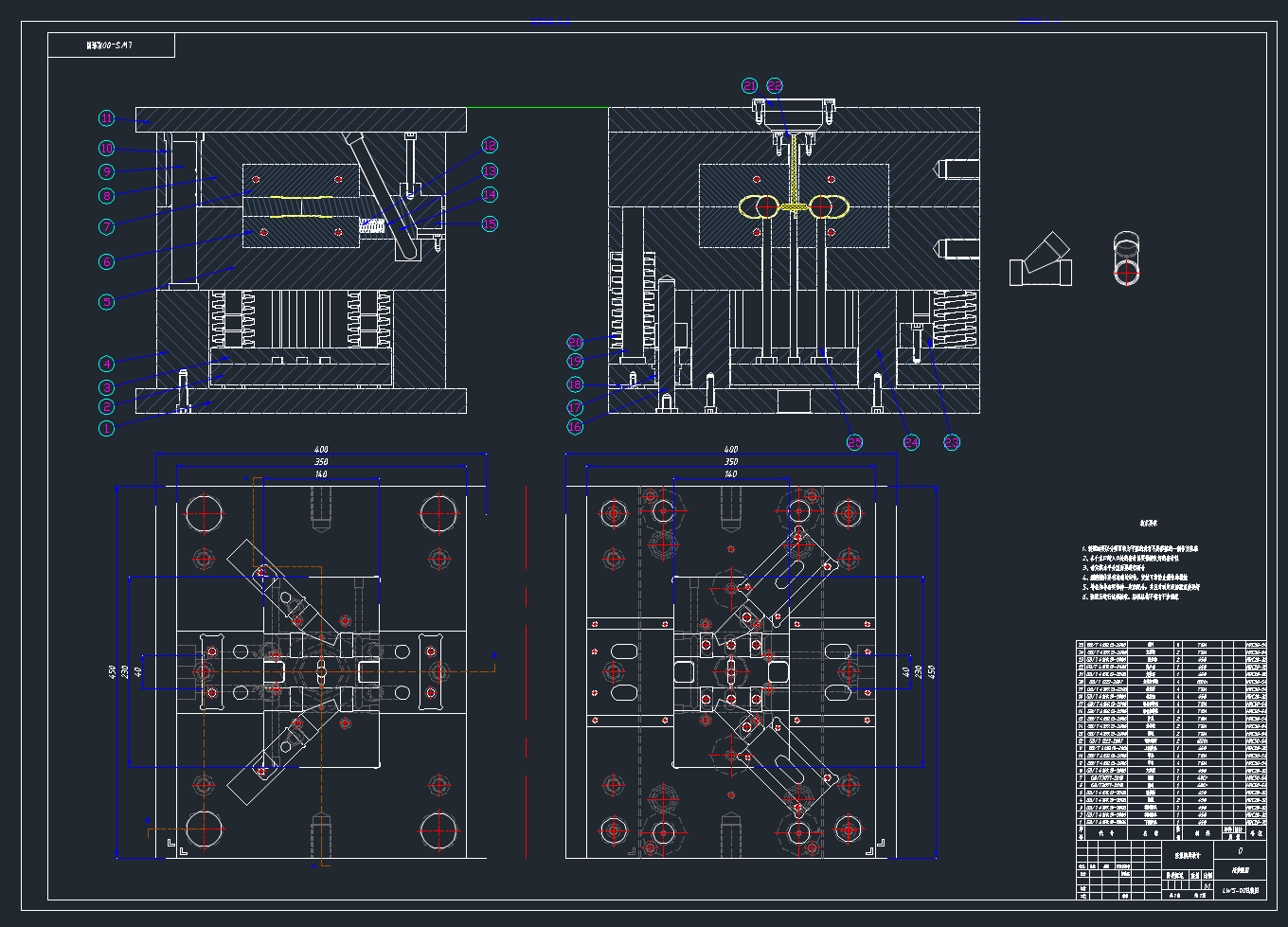

| 3 | 图纸合集.dwg | 1.84M |

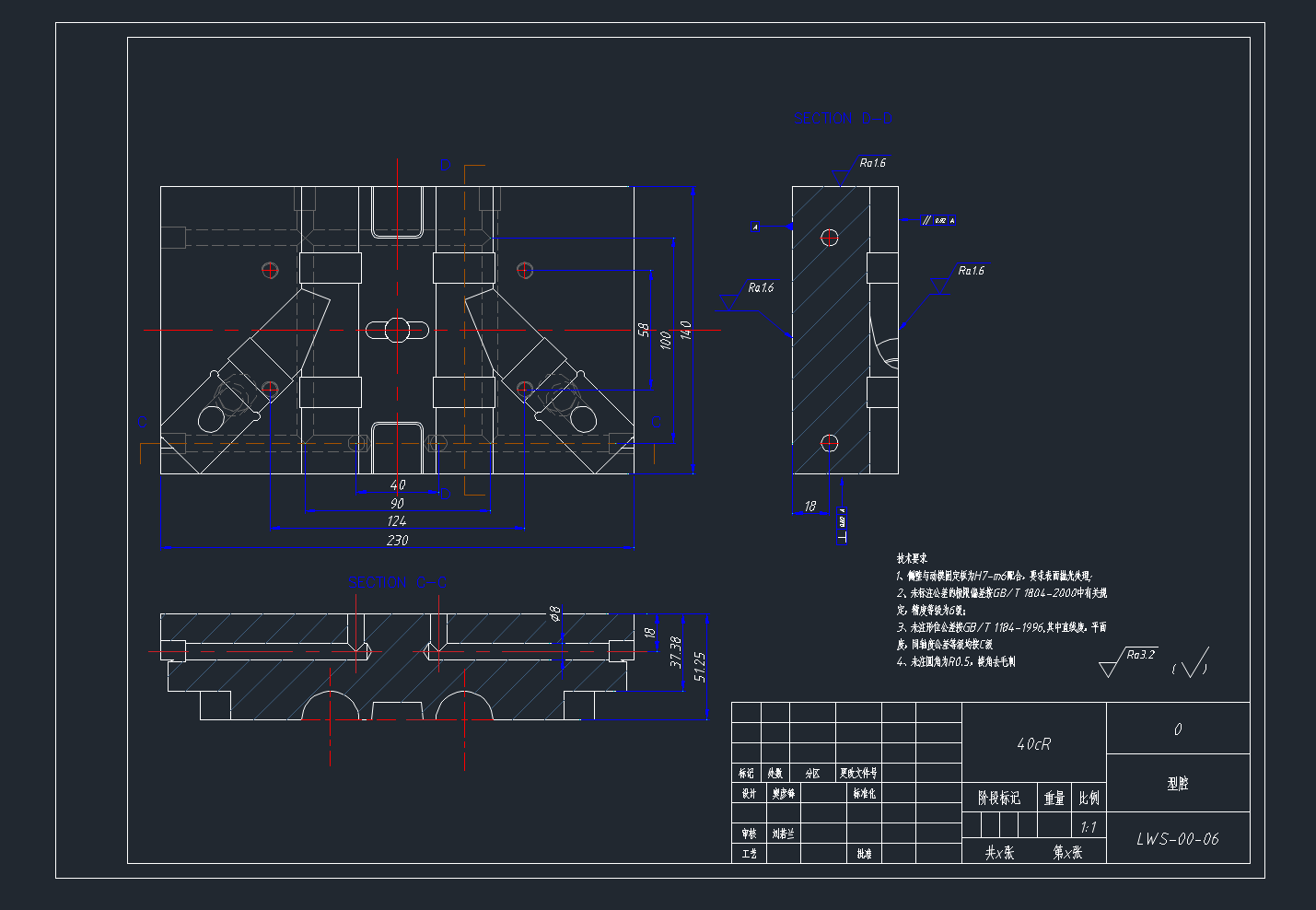

| 4 | 型腔.png | 71.83K |

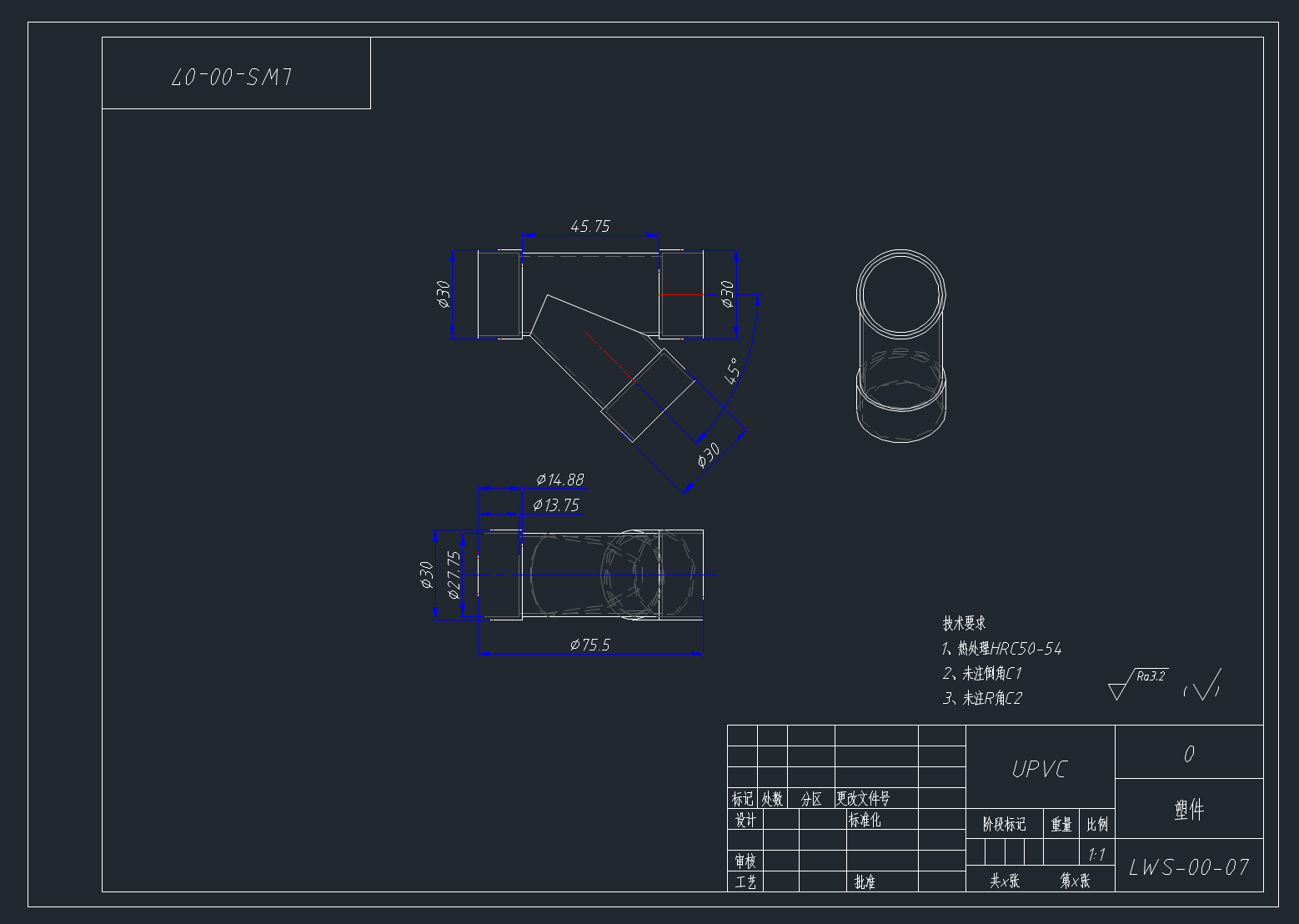

| 5 | 塑件.png | 68.79K |

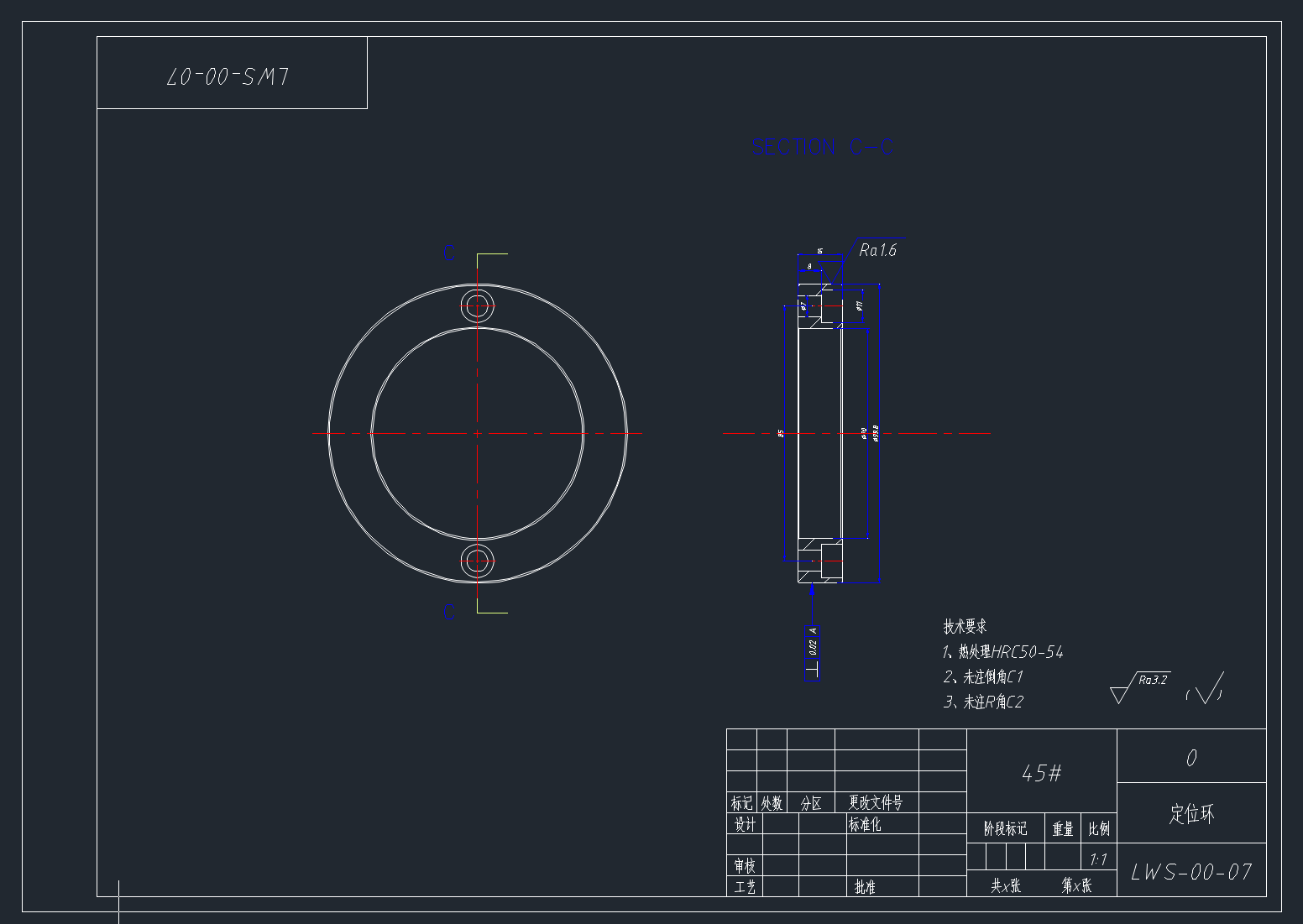

| 6 | 定位环.png | 56.30K |
| 7 | 总装图.png | 187.08K |
| 8 | 斜三通.prt | 13.58M |

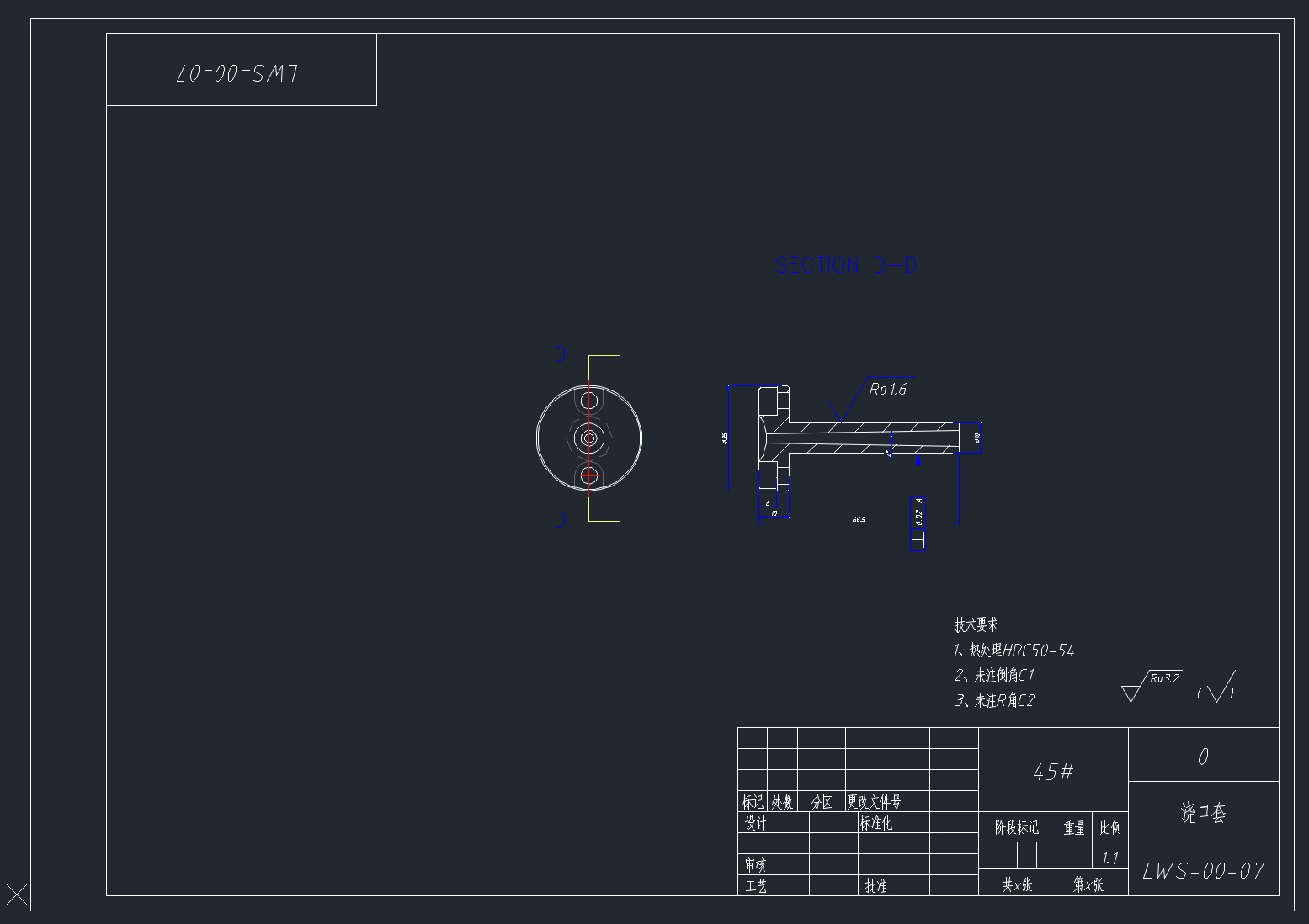

| 9 | 浇口套.png | 45.82K |
| 10 | 说明书.docx | 2.07M |
此图纸下载需要150金币
立即下载
发布者
代做机械毕设和专利设计指导，可联加威18292095705
创作: 183
粉丝: 6
加入时间：2022-07-27
模型信息
图纸格式：dwg,prt
文件大小：14.39M
所需金币：150
上传时间：2025-07-26 18:21:03
是否可编辑：可修改，包括参数
版本：UG NX 10
标签
斜三通
注塑模具
图纸简介
本次课题的研究对象是斜三通注射模具设计。在独立操作的环境下，打造一款能够将UPVC材料转换成斜三通部件的注射模具。深入剖析塑件的结构特点，确认注射成型工艺的适用性，考虑到生产成本和经济效益，选择了一模双腔的模具结构。同时，综合塑件的应用场景和外观品质要求，决定将分型面和浇口置于产品的非显眼部位，本次设计将分型面置于产品底部，并采用侧浇口设计。接着，进一步规划推出机构、冷却回路和浇筑系统等关键部分。利用CAD、UG等专业软件进行辅助设计，完成注射模具的尺寸计算、三维模型构建和二维图形分析，并通过文档或图像形式展示设计成果。在巩固已有注射模具知识的基础上，进行了创新设计，最终完成了整体的装配设计工
