PPC96-4脉冲袋式除尘器（CAD）

（ID:2837025）

改图/画图

机械设备 / 环保设备 / PPC96-4脉冲袋式除尘器（CAD）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

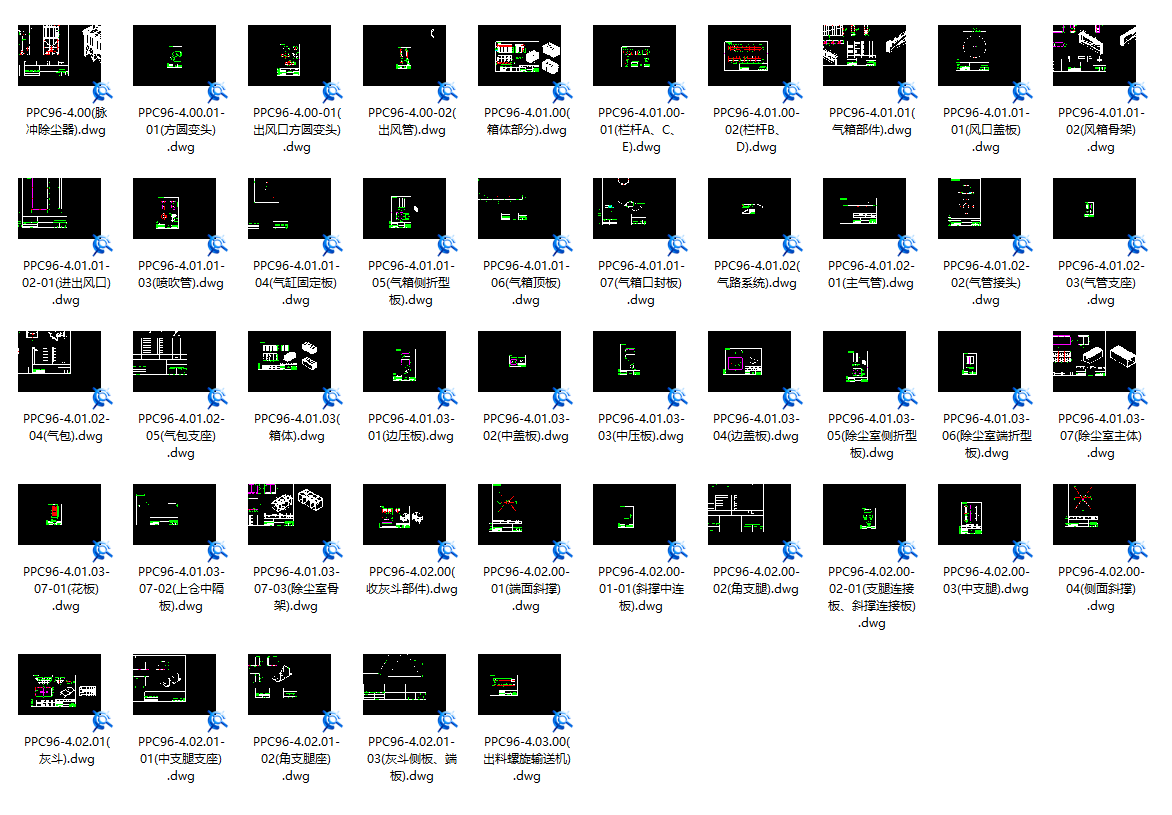

#	文件名称	文件大小
1	PPC96-4.00-01出风口方圆变头.dwg	271.54K
2	PPC96-4.00-02出风管.dwg	272.08K
3	PPC96-4.00.01-01方圆变头.dwg	205.69K
4	PPC96-4.00脉冲除尘器.dwg	2.06M
5	PPC96-4.03.00出料螺旋输送机.dwg	319.60K
6	PPC96-4.01.00-01栏杆A、C、E.dwg	258.16K
7	PPC96-4.01.00-02栏杆B、D.dwg	276.68K

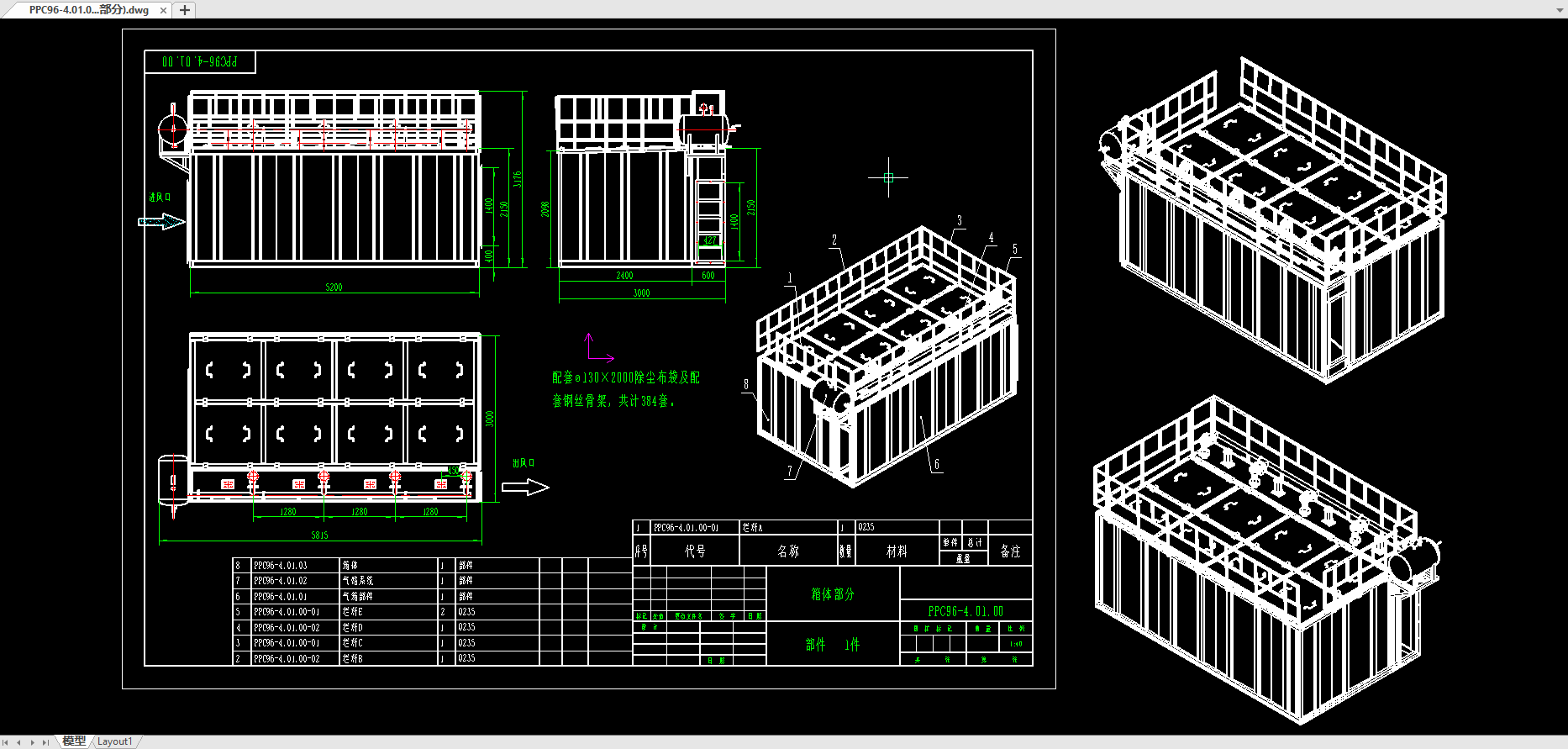

8	PPC96-4.01.00箱体部分.dwg	4.09M
9	PPC96-4.01.01-01风口盖板.dwg	193.44K
10	PPC96-4.01.01-02-01进出风口.dwg	231.41K
11	PPC96-4.01.01-02风箱骨架.dwg	399.59K
12	PPC96-4.01.01-03喷吹管.dwg	220.26K
13	PPC96-4.01.01-04气缸固定板.dwg	191.81K
14	PPC96-4.01.01-05气箱侧折型板.dwg	227.78K
15	PPC96-4.01.01-06气箱顶板.dwg	200.88K
16	PPC96-4.01.01-07气箱口封板.dwg	227.36K

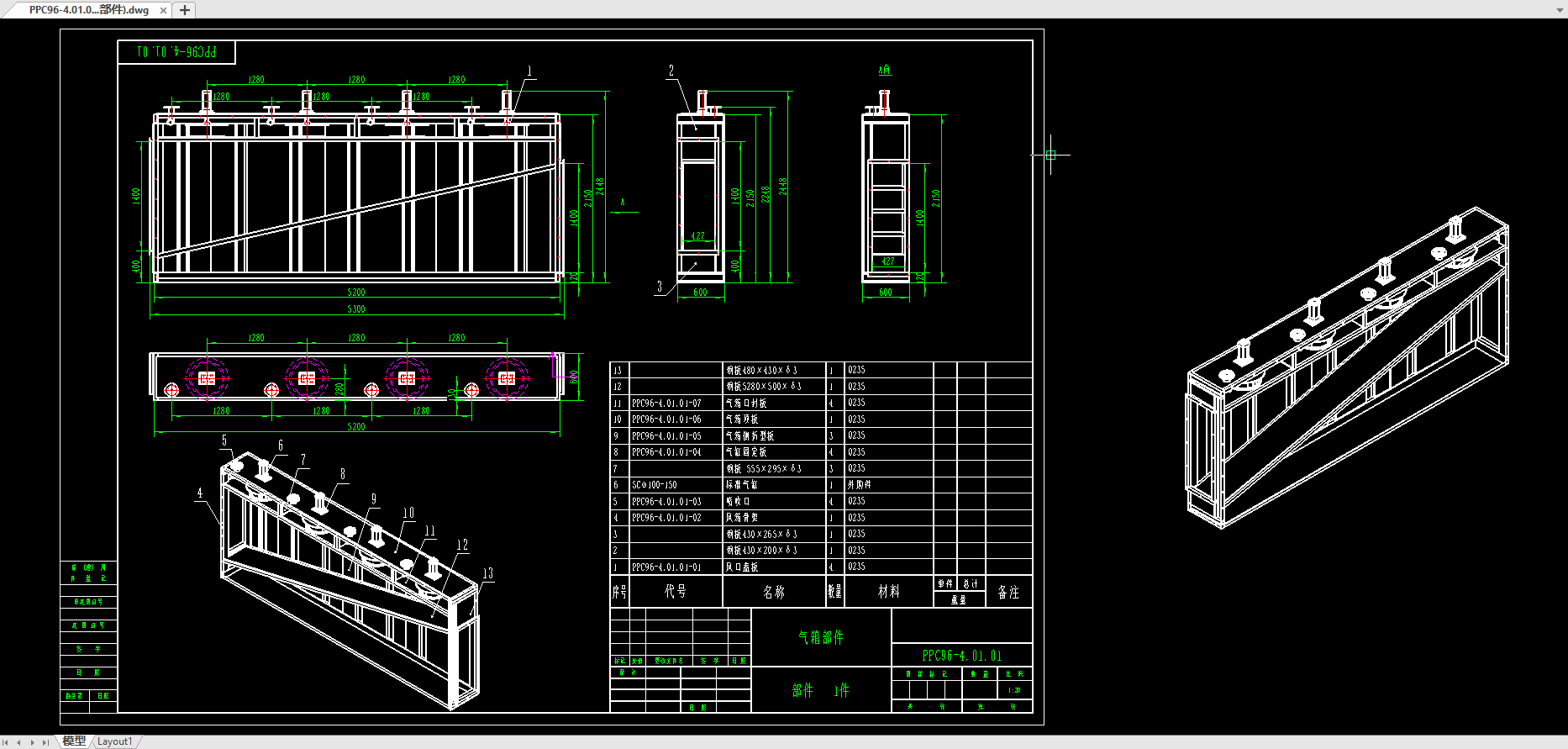

17	PPC96-4.01.01气箱部件.dwg	727.31K
18	PPC96-4.01.02-01主气管.dwg	200.60K
19	PPC96-4.01.02-02气管接头.dwg	196.53K
20	PPC96-4.01.02-03气管支座.dwg	202.93K
21	PPC96-4.01.02-04气包.dwg	436.07K
22	PPC96-4.01.02-05气包支座.dwg	224.45K

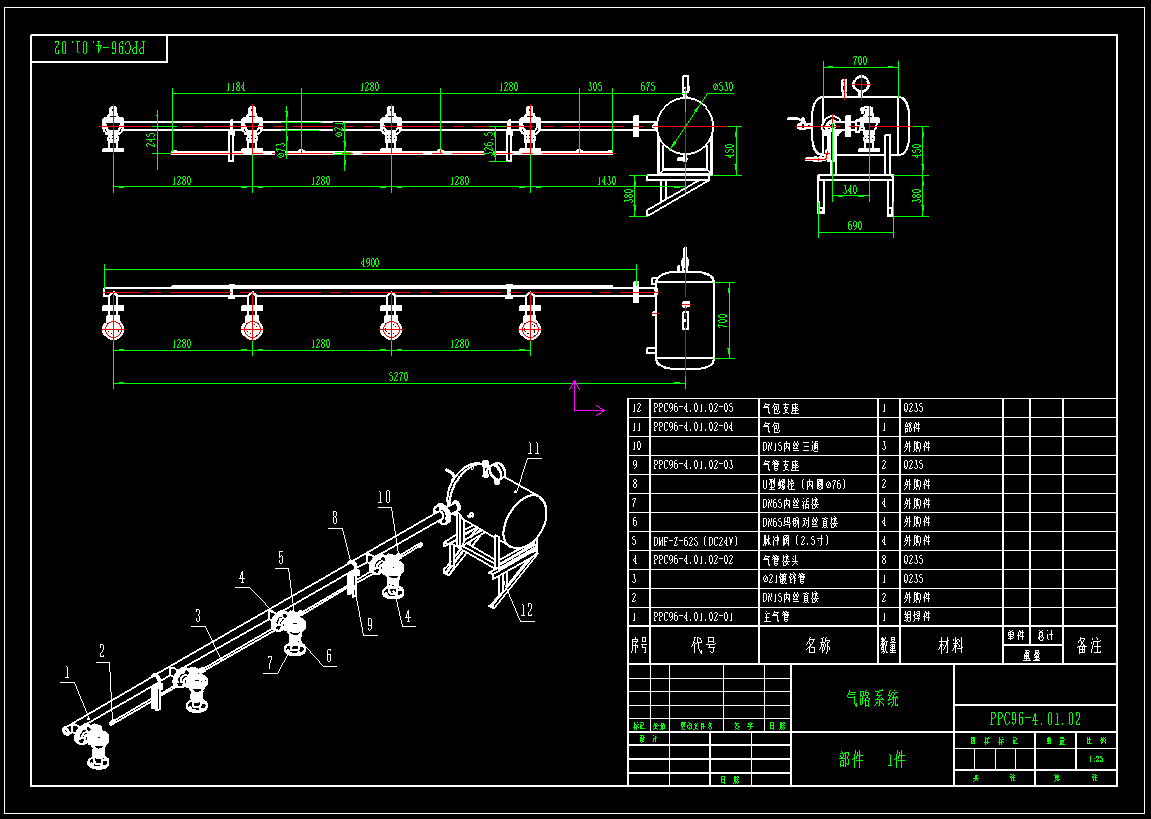

23	PPC96-4.01.02气路系统.dwg	1.52M
24	PPC96-4.01.03-01边压板.dwg	199.56K
25	PPC96-4.01.03-02中盖板.dwg	247.15K
26	PPC96-4.01.03-03中压板.dwg	198.39K
27	PPC96-4.01.03-04边盖板.dwg	247.02K
28	PPC96-4.01.03-05除尘室侧折型板.dwg	227.67K
29	PPC96-4.01.03-06除尘室端折型板.dwg	209.14K
30	PPC96-4.01.03-07-01花板.dwg	228.30K
31	PPC96-4.01.03-07-02上仓中隔板.dwg	184.38K
32	PPC96-4.01.03-07-03除尘室骨架.dwg	485.85K
33	PPC96-4.01.03-07除尘室主体.dwg	1.40M
34	PPC96-4.01.03箱体.dwg	1.83M
35	PPC96-4.02.00-01-01斜撑中连板.dwg	192.77K
36	PPC96-4.02.00-01端面斜撑.dwg	209.49K
37	PPC96-4.02.00-02-01支腿连接板、斜撑连接板.dwg	214.37K
38	PPC96-4.02.00-02角支腿.dwg	233.66K
39	PPC96-4.02.00-03中支腿.dwg	225.28K
40	PPC96-4.02.00-04侧面斜撑.dwg	209.57K
41	PPC96-4.02.00收灰斗部件.dwg	487.16K
42	PPC96-4.02.01-01中支腿支座.dwg	212.46K
43	PPC96-4.02.01-02角支腿座.dwg	210.94K
44	PPC96-4.02.01-03灰斗侧板、端板.dwg	190.96K
45	PPC96-4.02.01灰斗.dwg	434.60K

此图纸下载需要200金币

立即下载

发布者

狂热机械设计师

创作: 76

粉丝: 8

加入时间：2025-06-23

私信

关注

模型信息

图纸ID：2837025

图纸格式：dwg

文件大小：9.58M

所需金币：200

上传时间：2025-11-19 23:24:01

是否可编辑：可修改，不包括参数

软件版本：AutoCAD 2000

图纸简介

该除尘器分4个室，每个室配置1个气缸提升阀和1个电磁脉冲阀，采用PLC控制时序动作依次清灰。除尘器下配有1台螺旋输送机和1台星型卸料器。清灰动作程序：第一室清灰前先关闭气缸提升阀，待气缸关闭到位后，本室脉冲阀开始喷吹，喷吹时间0.2s（可调），该室喷吹后间隔2分钟后打开该室气缸提升阀，该室转入正常工作状态。待第一室气缸提升阀打开后，第二室气缸提升阀关闭，然后第二室脉冲阀开始喷吹…… 其它各室按照安装顺序依次类推。一个清灰大循环结束后需停动一时间（具体时间现场确定）。
