PPC96-6袋式脉冲除尘（3D）

（ID:2837029）

改图/画图

机械设备 / 环保设备 / PPC96-6袋式脉冲除尘（3D）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	PPC96-6.SLDASM	7.50M
2	YJD-HX卸料器[YJD-HX12].SLDPRT	1.23M
3	下锥斗.SLDPRT	1.55M
4	接灰斗.SLDPRT	2.20M
5	支腿.SLDPRT	664.90K
6	支腿2.SLDPRT	922.64K
7	锥斗.SLDASM	3.50M
8	U型槽.SLDPRT	328.75K
9	U型螺旋.SLDASM	1.58M
10	摆线针轮减速机[BLD2-23-Y4-4P-M1-1].SLDPRT	1.18M
11	方座外球面球轴承UCFS309.sldprt	880.64K
12	03花板.SLDPRT	214.69K
13	DN65内丝活接.SLDPRT	139.03K
14	DN65外丝直接.SLDPRT	235.07K
15	SMF-Z-62SG直角式电子脉冲阀[SMF-Z-62SG].sldprt	1.51M
16	上箱体.SLDPRT	3.52M
17	中压板.SLDPRT	100.38K
18	中盖.SLDPRT	467.11K
19	侧面板.SLDPRT	171.47K
20	侧面栏杆A.SLDPRT	432.00K
21	侧面栏杆B.SLDPRT	566.16K
22	喷吹管.SLDPRT	197.25K
23	气管.SLDPRT	548.90K
24	气缸安装板.SLDPRT	81.53K
25	端面栏杆A.SLDPRT	246.15K
26	端面栏杆B.SLDPRT	384.60K
27	端面栏杆C.SLDPRT	387.48K
28	箱体.SLDASM	4.56M
29	脉冲阀接管.SLDPRT	122.40K
30	边压板.SLDPRT	116.17K
31	边盖.SLDPRT	466.65K
32	面板A.SLDPRT	120.24K
33	面板B.SLDPRT	126.53K
34	面板C.SLDPRT	120.62K
35	面板D.SLDPRT	125.96K
36	风口盖板.SLDPRT	70.50K
37	风箱.SLDPRT	1.95M
38	SC100气缸Y接头.SLDPRT	106.35K
39	标准型CTSC系列气缸[CTSC-100x150-H-FA].sldasm	179.06K
40	标准型CTSC系列气缸[CTSC-100x150-H-FA]_FA.sldprt	97.59K
41	标准型CTSC系列气缸[CTSC-100x150-H-FA]_活塞杆.sldprt	124.75K
42	标准型CTSC系列气缸[CTSC-100x150-H-FA]_缸体.sldprt	480.61K
43	DN15球阀.sldprt	319.62K
44	DN25球阀.sldprt	365.96K
45	压力表（0-1.6Mpa）.sldprt	2.01M
46	安全阀[DN15].sldprt	282.04K
47	气包.SLDPRT	542.04K
48	气包装配.SLDASM	1.01M

此图纸下载需要200金币

立即下载

发布者

狂热机械设计师

创作: 76

粉丝: 8

加入时间：2025-06-23

私信

关注

模型信息

图纸ID：2837029

图纸格式：sldasm,sldprt

文件大小：42.85M

所需金币：200

上传时间：2025-11-19 23:25:20

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介

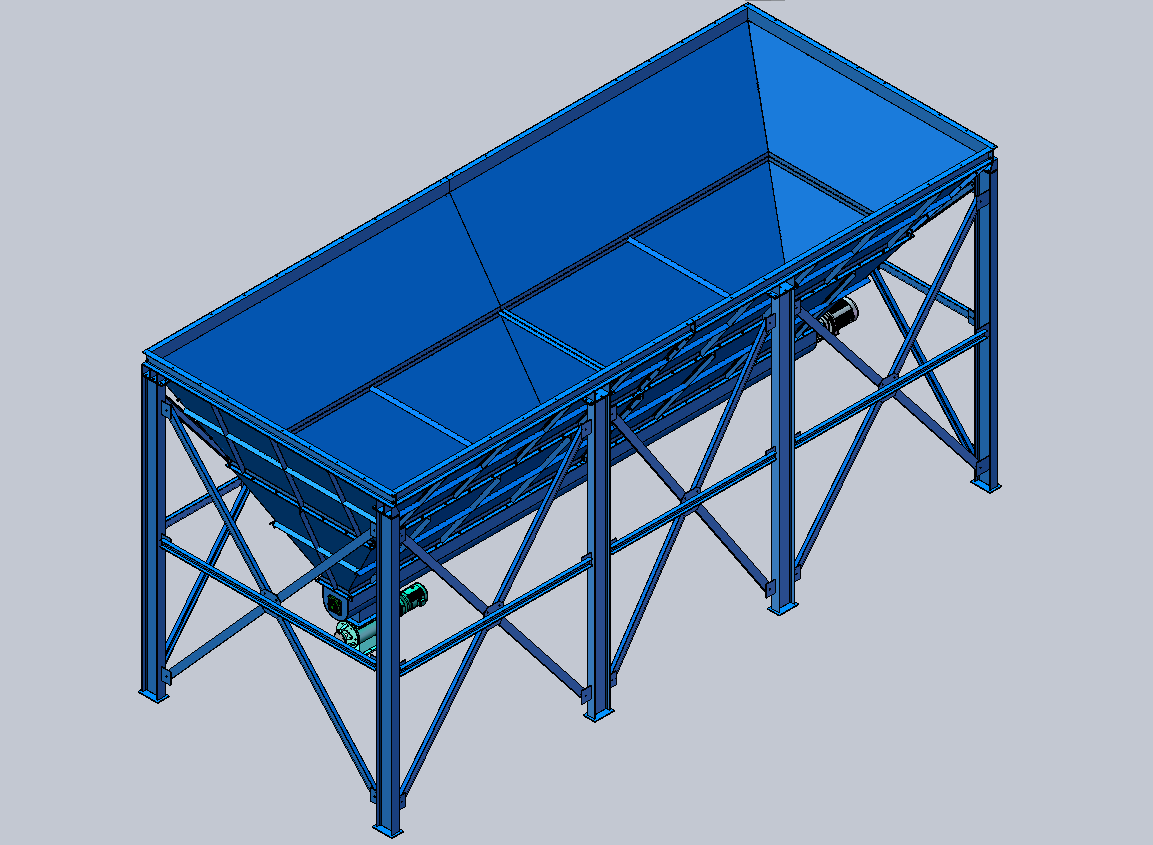

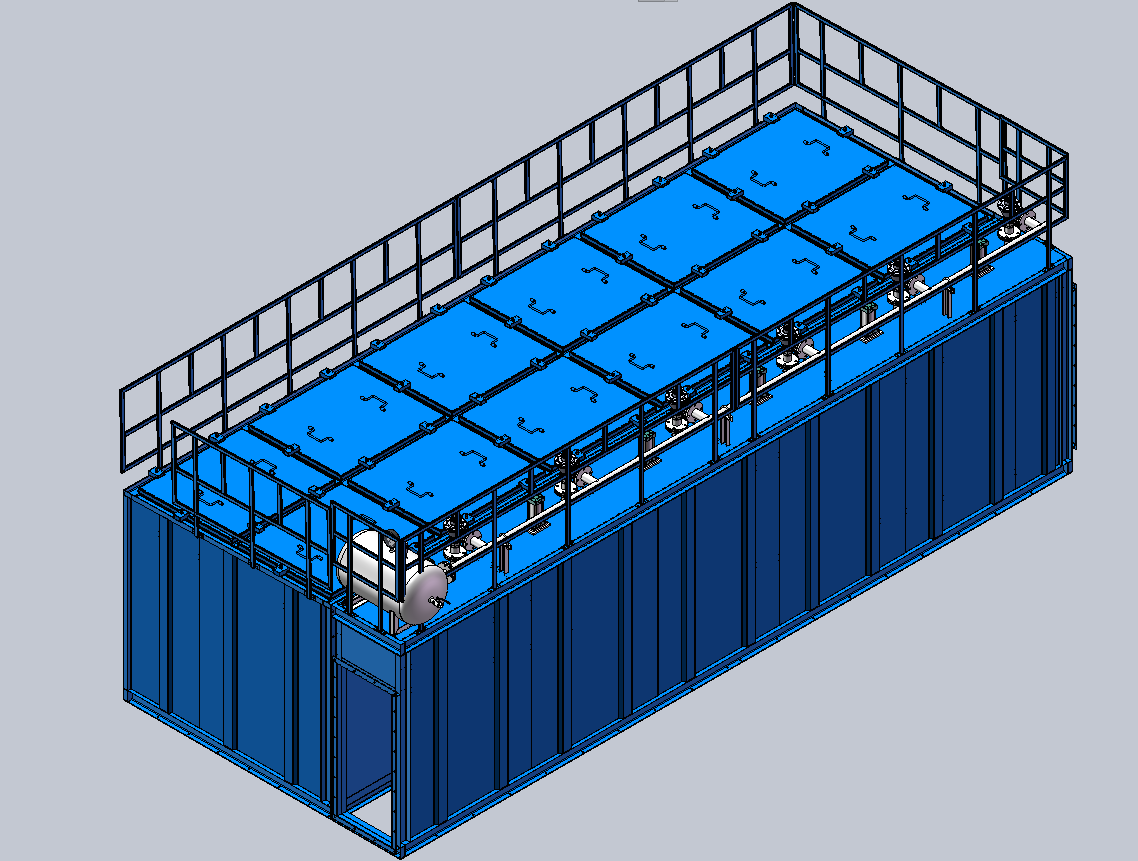

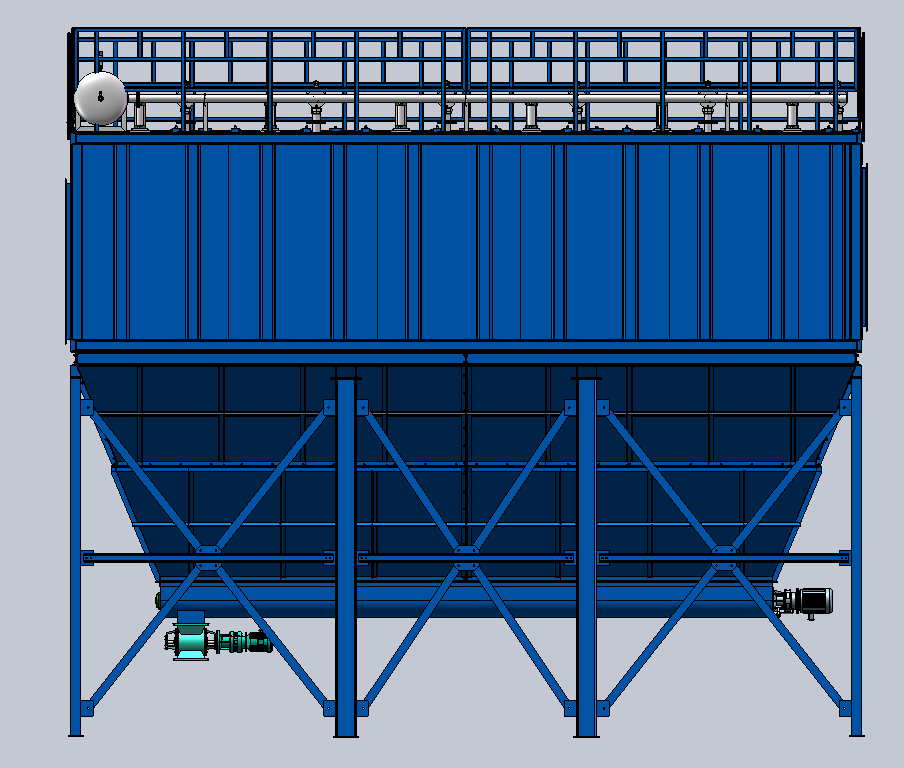

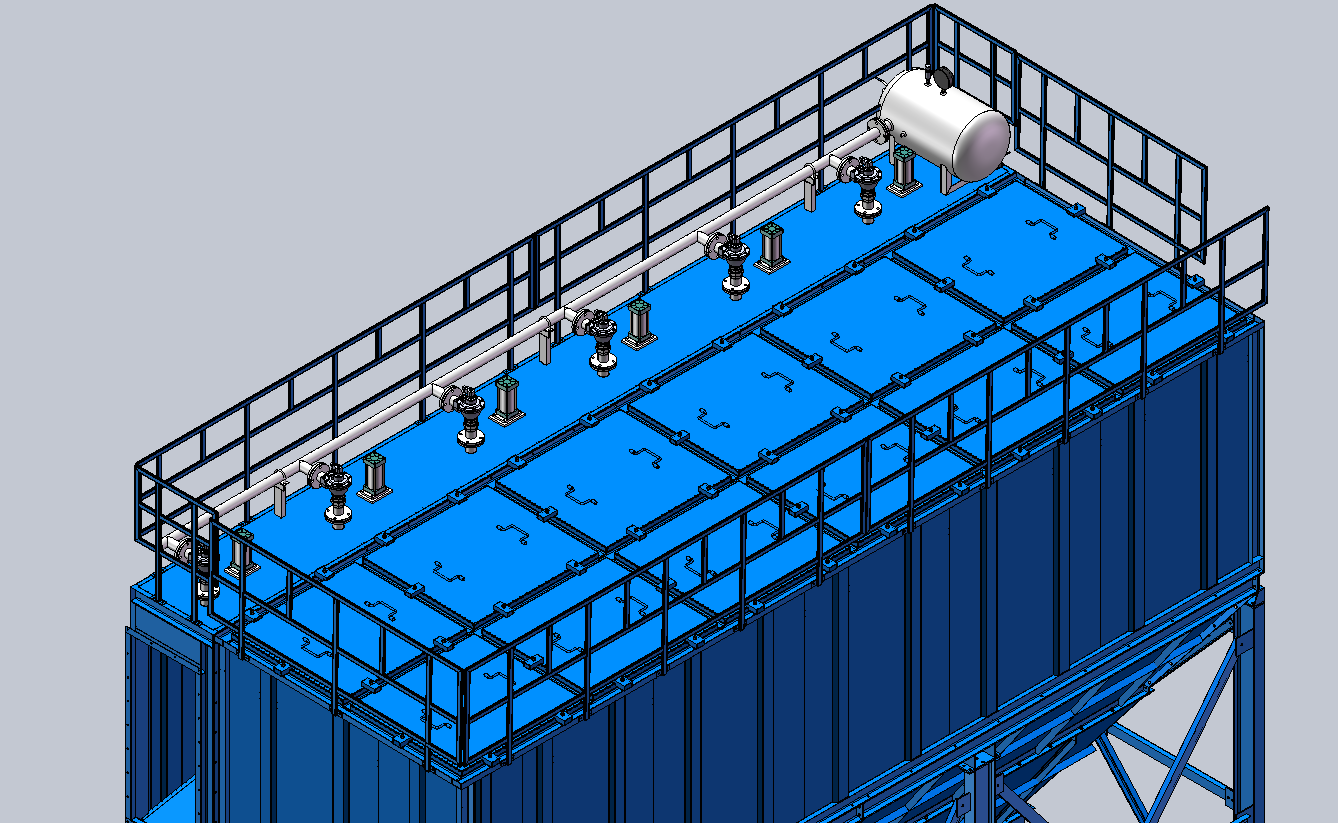

该除尘器分6个室，每个室配置1个气缸提升阀和1个电磁脉冲阀，采用PLC控制时序动作依次清灰。除尘器下配有1台螺旋输送机和1台星型卸料器。清灰动作程序：第一室清灰前先关闭气缸提升阀，待气缸关闭到位后，本室脉冲阀开始喷吹，喷吹时间0.2s（可调），该室喷吹后间隔2分钟后打开该室气缸提升阀，该室转入正常工作状态。待第一室气缸提升阀打开后，第二室气缸提升阀关闭，然后第二室脉冲阀开始喷吹…… 其它各室按照安装顺序依次类推。一个清灰大循环结束后需停动一时间（具体时间现场确定）。
