某菜市场-成套电气低压柜抽屉柜深化图
（ID:3094121）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 2026.03.25-某菜市场-成套电气低压柜抽屉柜深化图.dwg | 526.59K |
| 2 | 0-封面.png | 106.96K |
| 3 | 1-一次系统图.png | 91.27K |

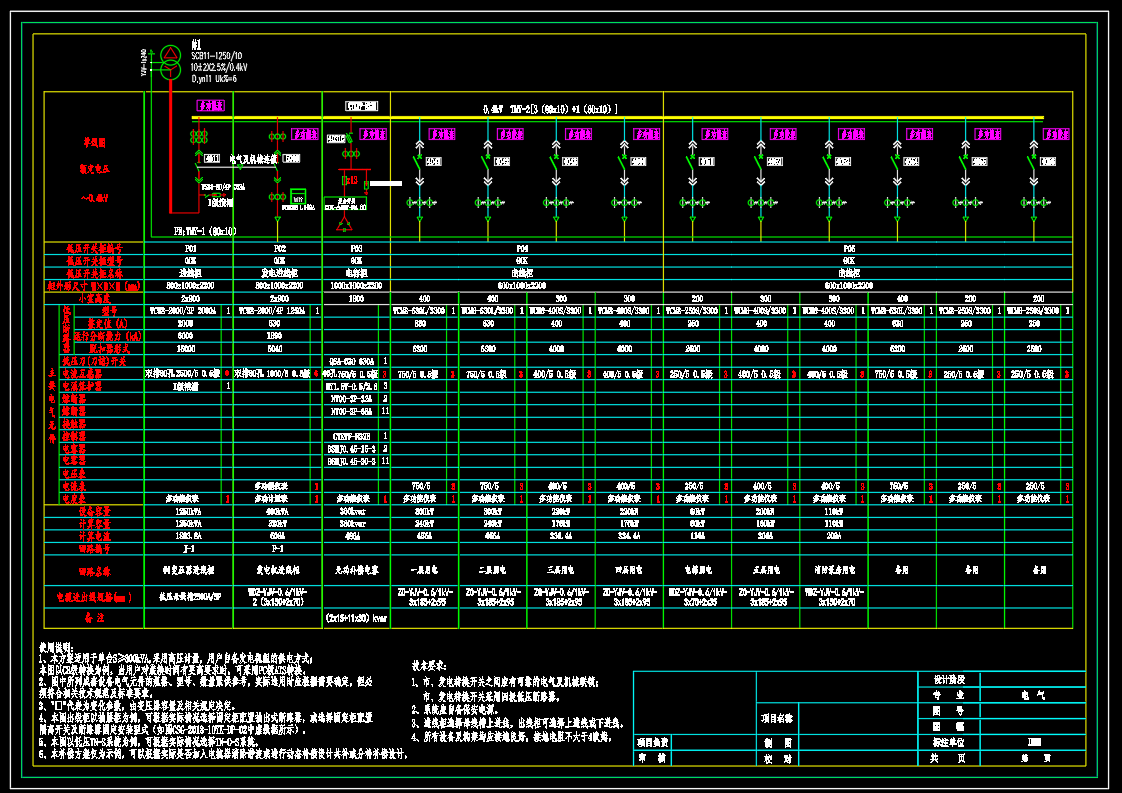

| 4 | 1-柜体图.png | 86.29K |

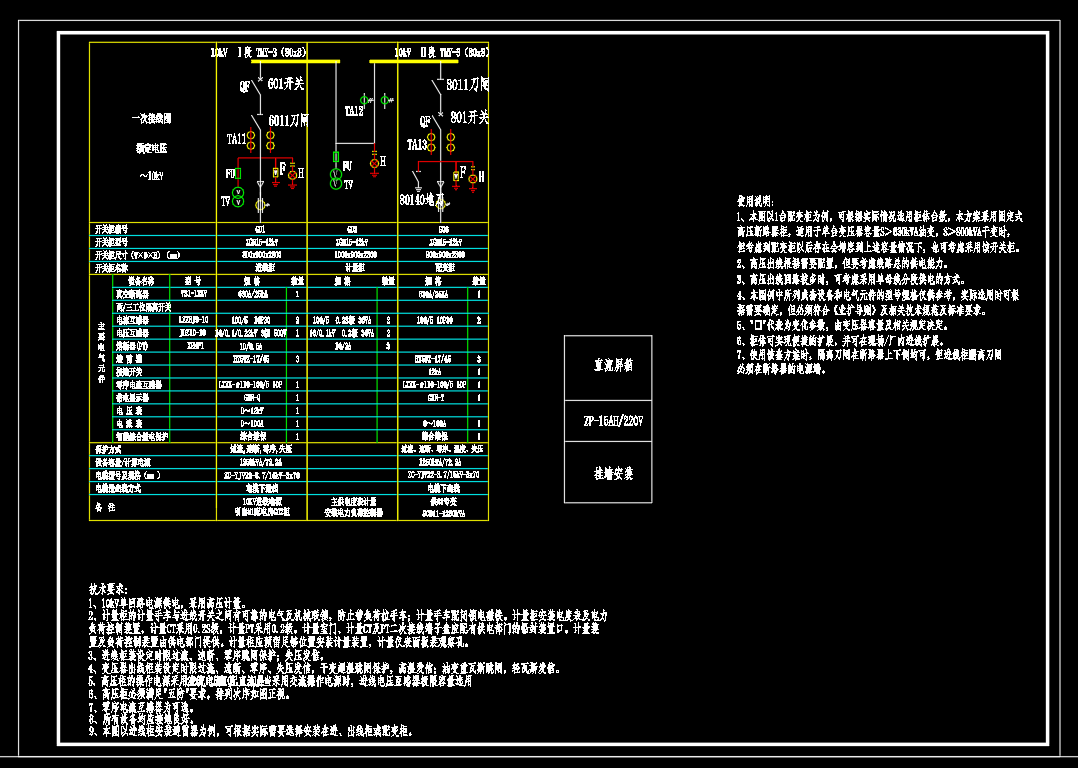

| 5 | 1-高压柜一次系统图.png | 54.68K |

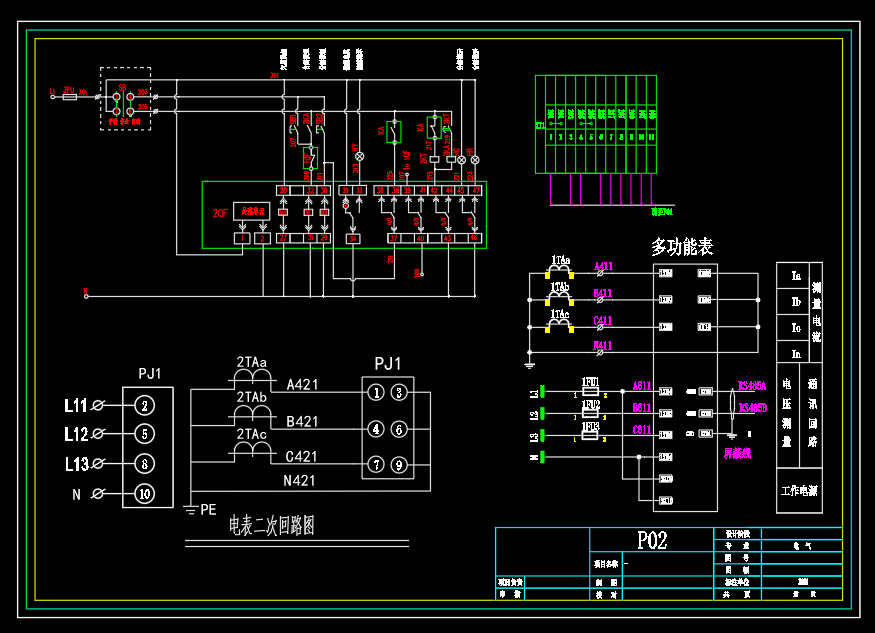

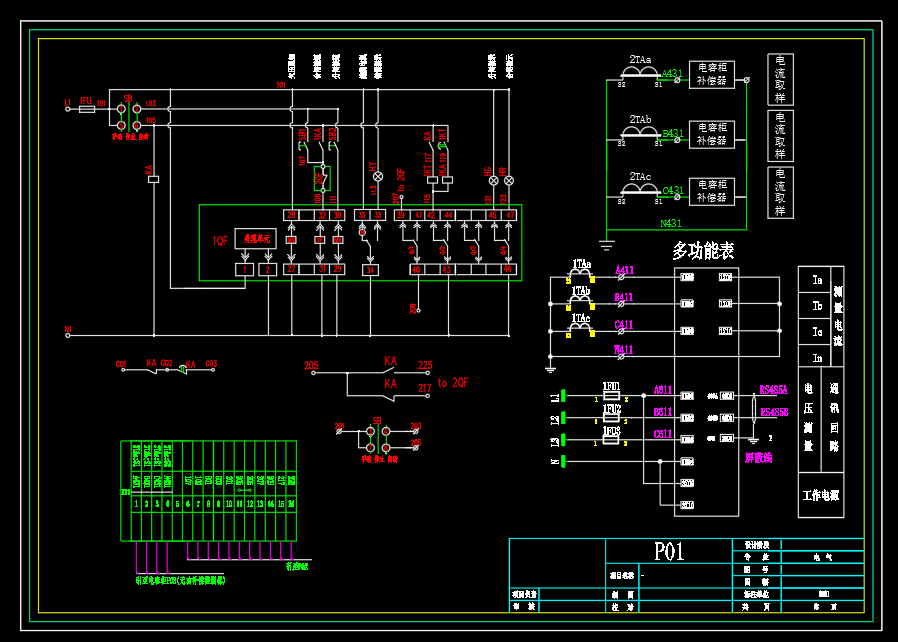

| 6 | 2-1进线柜原理图.png | 68.03K |

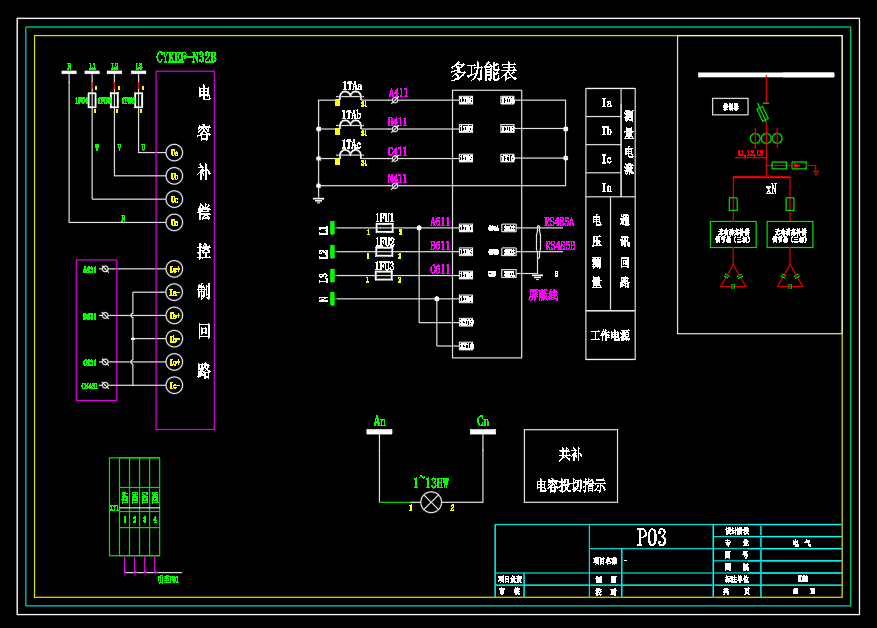

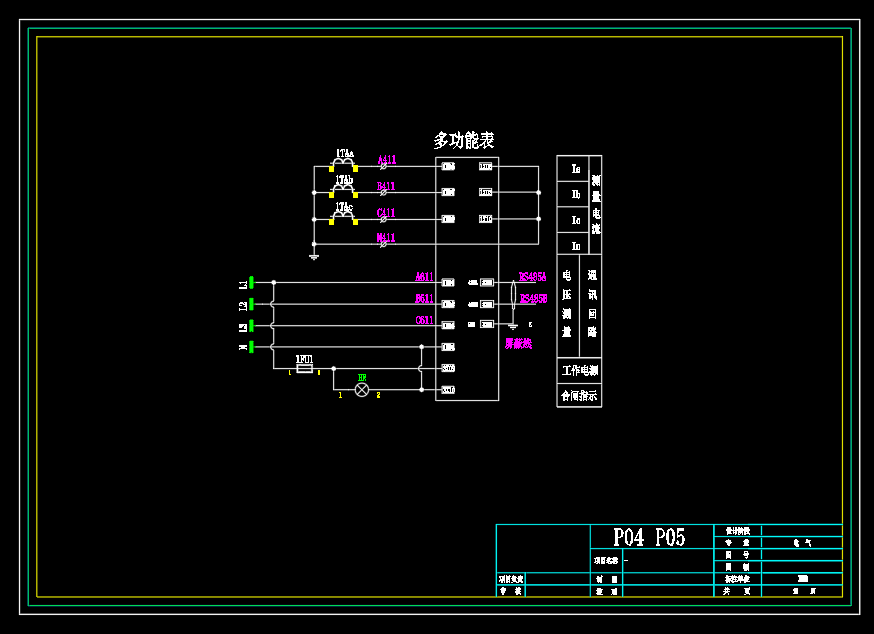

| 7 | 2-2发电车进线柜原理图.png | 68.65K |
| 8 | 2-3电容柜原理图.png | 41.14K |
| 9 | 2-4出线柜原理图.png | 20.95K |
此图纸下载需要25金币
立即下载
发布者
模型信息
图纸ID：3094121
图纸格式：dwg
文件大小：965.89KB
所需金币：25
上传时间：2026-03-25 21:38:01
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
低压柜
抽屉柜
成套电气
深化图
设计图
图纸简介

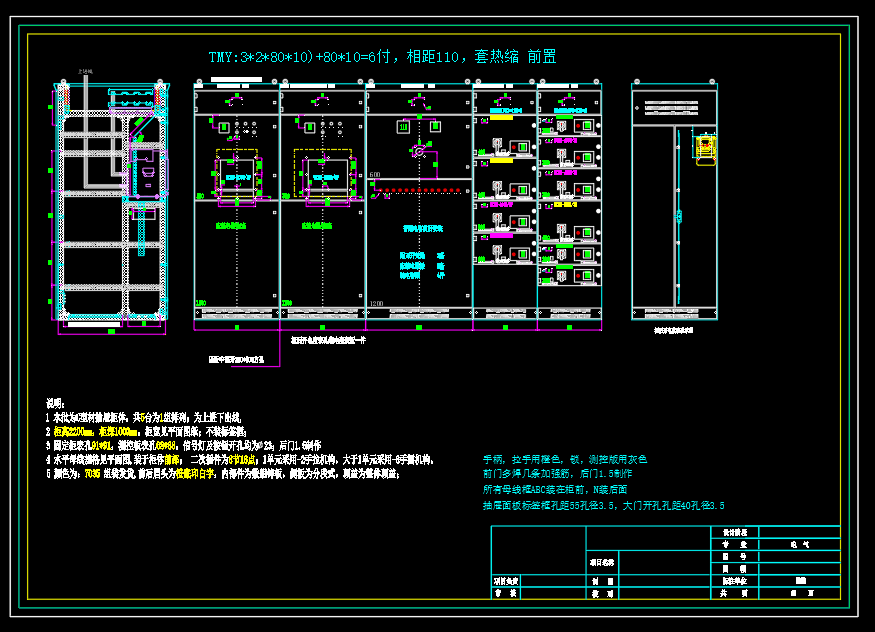

该图纸是某菜市场-成套电气低压柜抽屉柜深化图。根据客户的原图纸，按对应的开关品牌排布，设计出配电箱箱体图，供钣金厂生产箱子用。图纸包含进线柜、出线柜、等等。原理图包括框架原理图、抽屉原理图等。还有对应开关的模型图章，供下载参考学习使用。
