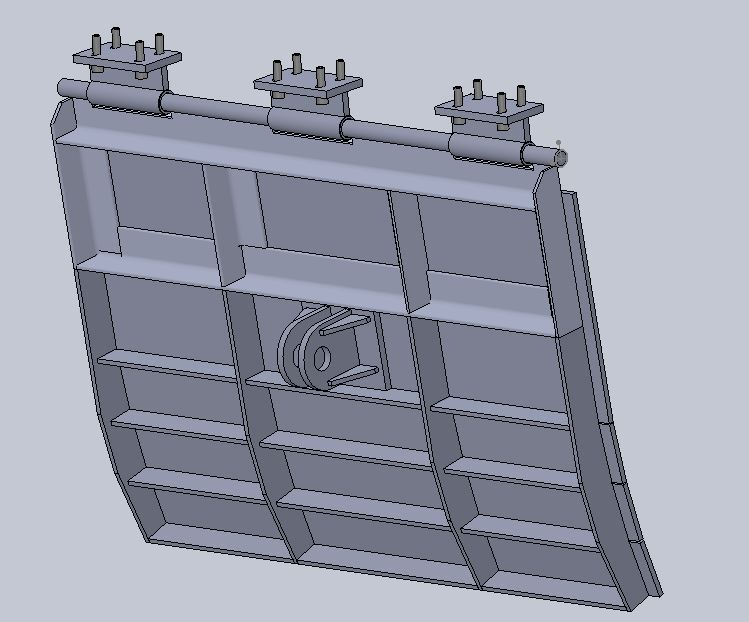

放料仓门

（ID:3544811）

改图/画图

机械设备 / 非标机械 / 放料仓门

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	GB／T70．1-2000内六角圆柱头螺钉M16×60.SLDPRT	113.79K
2	GB／T9787等边角钢75×75×8-1324-1.SLDPRT	86.23K
3	GB／T9787等边角钢75×75×8-1324.SLDPRT	95.16K
4	GB／T9787等边角钢75×75×8-350-1.SLDPRT	100.19K
5	GB／T9787等边角钢75×75×8-350.SLDPRT	97.85K
6	GB／T9787等边角钢75×75×8-367-1.SLDPRT	103.72K
7	GB／T9787等边角钢75×75×8-367.SLDPRT	99.87K
8	TSZGLA-01放料仓门油缸.SLDASM	61.14K
9	TSZGLA-02放料仓门油缸销轴.SLDPRT	125.46K
10	TSZGLA-03垫圈50.SLDPRT	111.51K
11	TSZGLA10放料仓门焊接.SLDASM	246.37K
12	~$TSZGLA-01 放料仓门油缸.SLDASM	14B
13	推移座.SLDASM	77.76K
14	推移座底板.SLDPRT	61.69K
15	推移座筋板.SLDPRT	68.96K
16	推移座耳座.SLDPRT	83.49K
17	放料仓门油缸壳体.SLDPRT	109.43K
18	放料仓门油缸活塞杆.SLDPRT	71.42K
19	放料仓门筋板.SLDPRT	65.39K
20	放料仓门筋板2.SLDPRT	64.91K
21	放料仓门长筋板.SLDPRT	73.80K
22	横梁面板.SLDPRT	64.87K
23	筋板.SLDPRT	70.53K
24	铰接套.SLDPRT	113.24K
25	铰接座.SLDASM	87.17K
26	铰接座筋板.SLDPRT	64.31K
27	铰链座底板.SLDPRT	80.33K
28	铰链轴.SLDPRT	77.21K
29	面板1.SLDPRT	64.87K
30	面板2.SLDPRT	64.20K

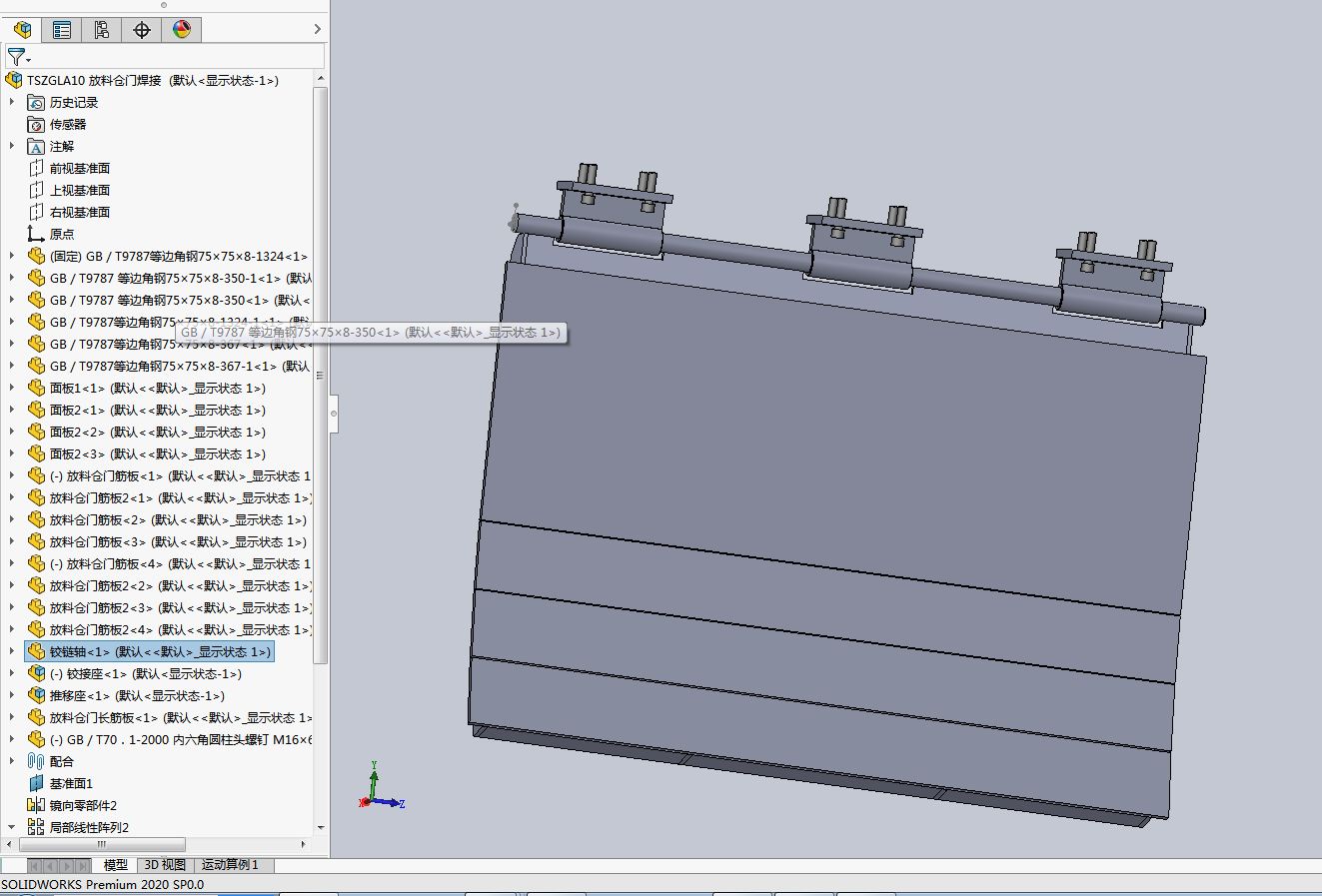

31	后视图.JPG	67.18K

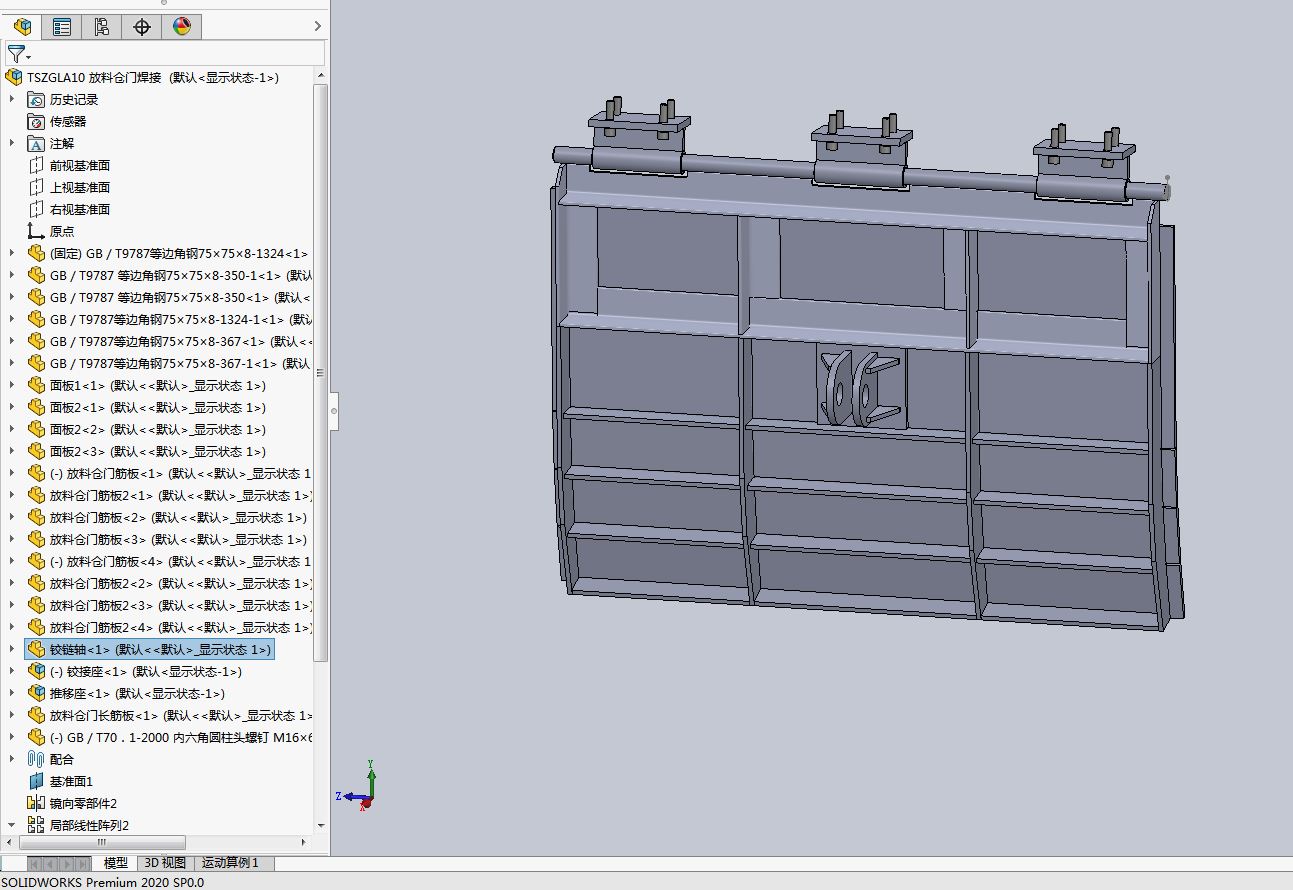

32	设计树.JPG	156.32K
33	设计树2.JPG	161.18K

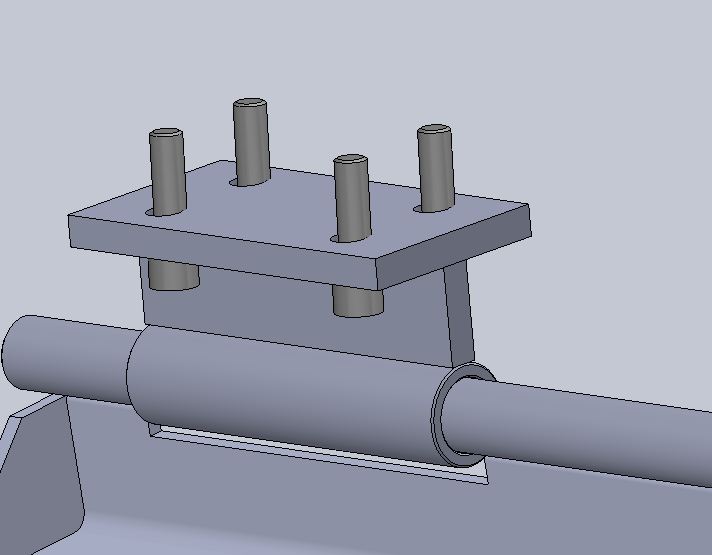

34	铰链配合.JPG	36.23K

此图纸下载需要100金币

立即下载

发布者

机械工程师 Q964562860

创作: 53

粉丝: 2

加入时间：2026-02-10

私信

关注

模型信息

图纸ID：3544811

图纸格式：sldprt,sldasm

文件大小：2.79M

所需金币：100

上传时间：2026-07-02 16:55:04

是否可编辑：不可修改，不包括参数

软件版本：SOLIDWORKS 2020

图纸简介

‌定位与预处理‌ 先将铰链转轴座按照设计位置在仓门和仓体框架上划线标记，根据铰链厚度在安装位置标记轮廓线，切除标记范围内凸起部分，让铰链焊接面可以完全贴合安装基面，避免焊后凸起影响门体闭合。彻底清理焊接区域的油污、氧化皮、铁锈等杂质，保证焊接面干净，避免焊缝产生气孔夹杂。 ‌材料与焊材匹配‌ 该类放料仓门一般为碳钢焊接结构，选用对应型号的低碳钢焊条即可；如果仓体为不锈钢或耐腐蚀铸铁，需要更换对应专用焊条：铸铁焊接选用铸铁专用焊条，不锈钢选用不锈钢焊材。二、焊接安装工艺 ‌定位固定‌ 铰链调整贴合后，先进行打点点焊定位，每侧焊接点对称布置，定位完成后检查铰链同轴度、门体开合顺畅度，确认尺寸无
