对辊制砂机

（ID:3640653）

改图/画图

机械设备 / 非标机械 / 对辊制砂机

©原创

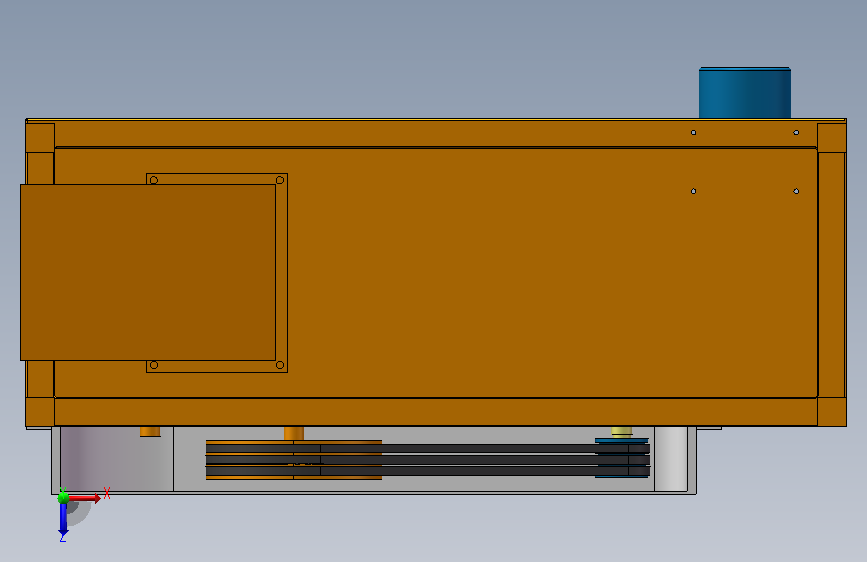

平面图

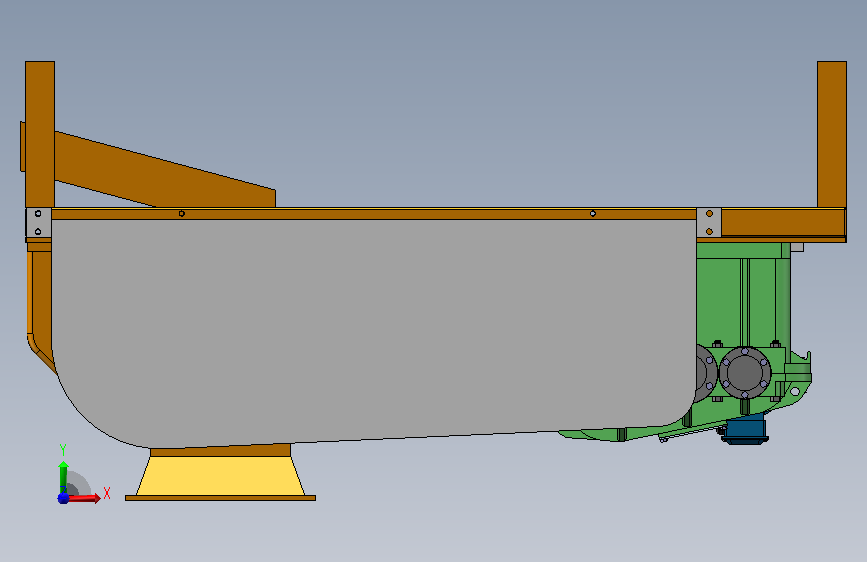

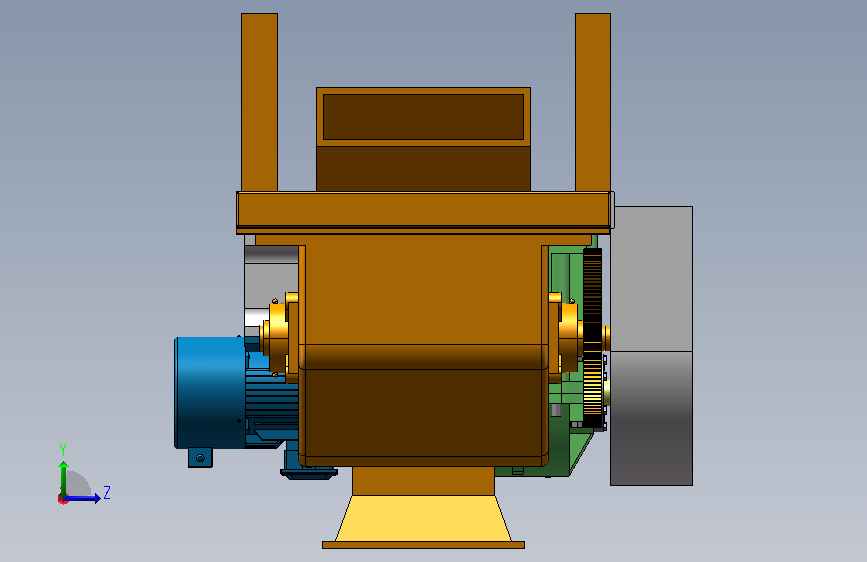

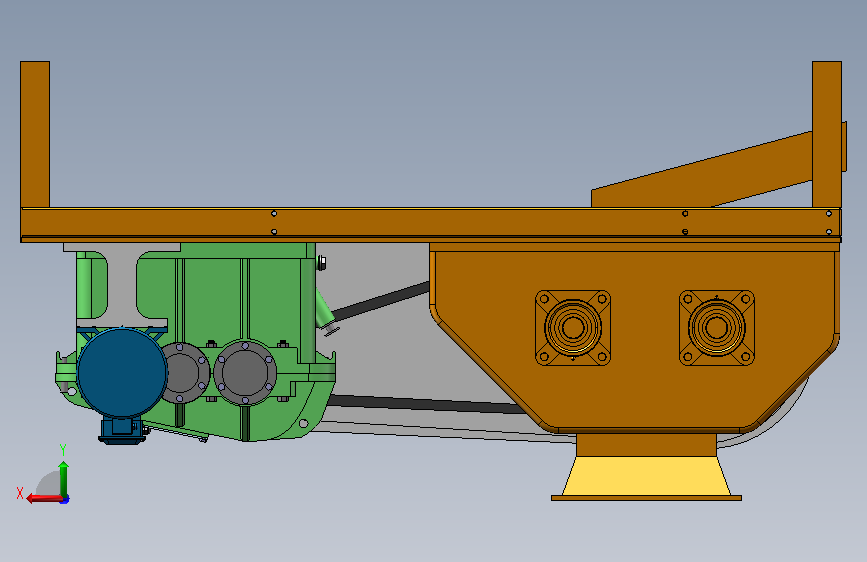

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	对辊制砂机.docx	2.39M
2	对辊制砂机.dwg	695.09K
3	YVF3系列电机B3安装63～180L[YVF2-160M-4P-11kW-B3].SLDASM	370.35K
4	YVF3系列电机B3安装63～180L[YVF2-160M-4P-11kW-B3]_160MB3.SLDPRT	1.42M
5	下料斗.SLDPRT	57.63K
6	主动带轮1.PRT	135.14K
7	从动带轮.SLDPRT	82.39K
8	传动齿轮.SLDPRT	765.80K
9	减速机1.SLDPRT	36.08M
10	带方形座轴承.SLDPRT	126.60K
11	底板.SLDPRT	61.13K
12	底管.SLDPRT	105.26K
13	总装.SLDASM	29.64M
14	总装2.SLDASM	45.44K
15	护罩.SLDPRT	128.87K
16	电机底座.SLDPRT	99.49K
17	皮带.SLDPRT	85.20K
18	破碎斗.SLDPRT	101.91K
19	联轴器新.SLDPRT	256.78K
20	键.SLDPRT	46.38K
21	齿辊.SLDPRT	973.21K
22	齿辊2-静应力分析1.CWR	72.76M
23	齿辊2.SLDPRT	2.62M

此图纸下载需要600金币

立即下载

发布者

创效机械设计-水落

创作: 375

粉丝: 1

加入时间：2025-12-02

私信

关注

模型信息

图纸ID：3640653

图纸格式：dwg,sldasm,sldprt,prt

文件大小：120.63M

所需金币：600

上传时间：2026-08-22 18:29:00

是否可编辑：可修改，不包括参数

软件版本：SOLIDWORKS 2025

图纸简介

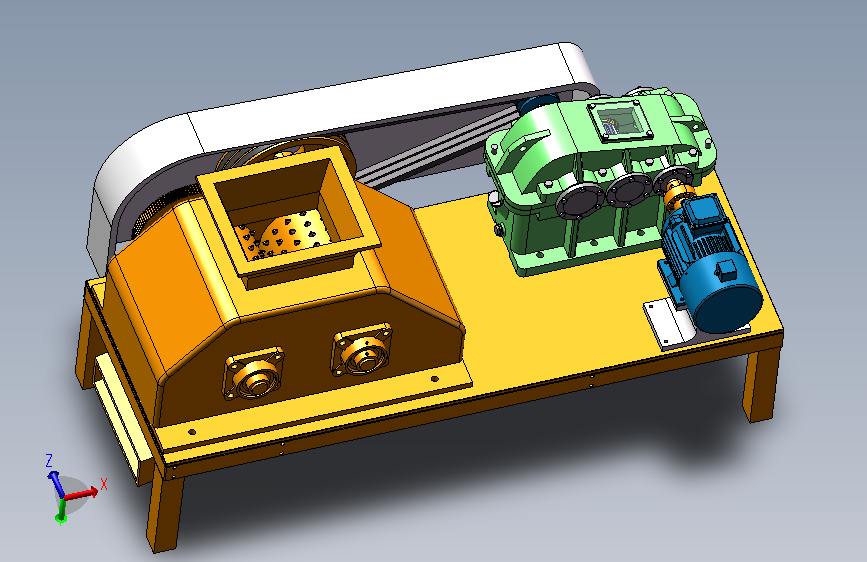

本对辊制砂机依托双齿辊相向回转挤压剪切破碎原理，依靠变频电机‑二级减速器‑三角带传动输出低速大扭矩，对石灰石、煤矸石等中等硬度矿石实施挤压裂解，完成制砂作业。设备主要面向中小型矿山砂石加工场景，具备物料破碎、辊缝无级调隙、过载缓冲保护功能。完成电机、减速器、齿辊等零部件计算选型，利用 SolidWorks 建立三维模型，借助 ANSYS Workbench 对驱动齿辊、减速器输入轴开展静力学仿真，同时对下料斗、破碎斗做模态分析排查共振隐患。针对齿根应力集中薄弱处，采用加大齿根圆角、优化齿形、增加耐磨涂层等优化手段，优化后零部件应力水平下降，安全系数满足重载工况。该设备处理能力可达 20t/h，
