垫片落料模（CAD图+SW三维+工作动画）（ID:705153）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

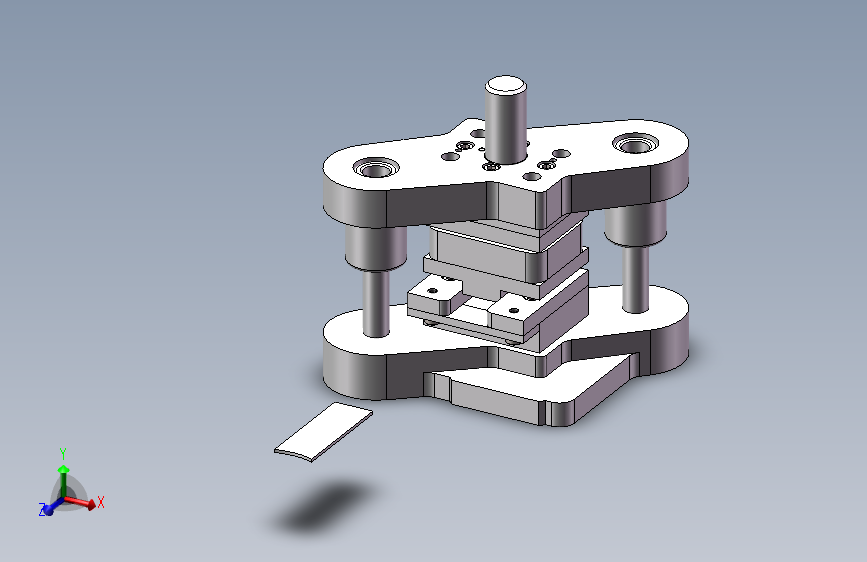

0.png)

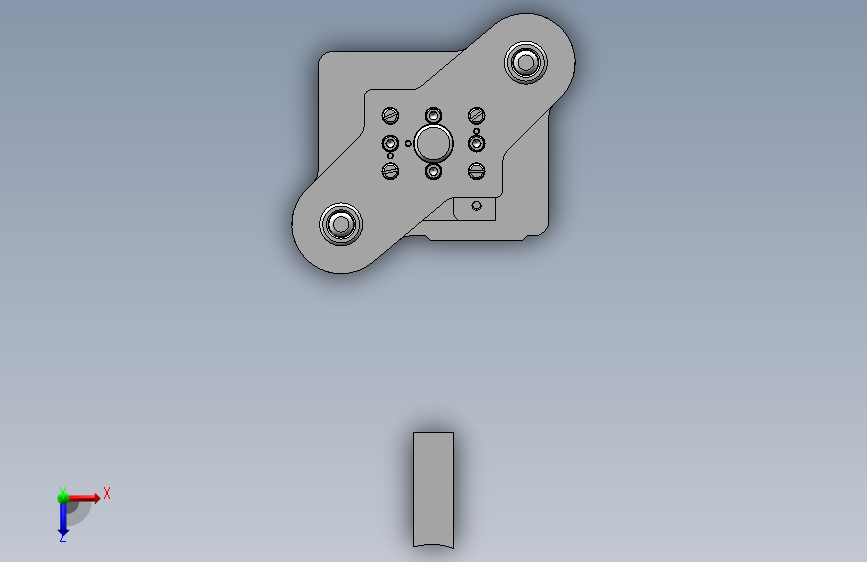

1.png)

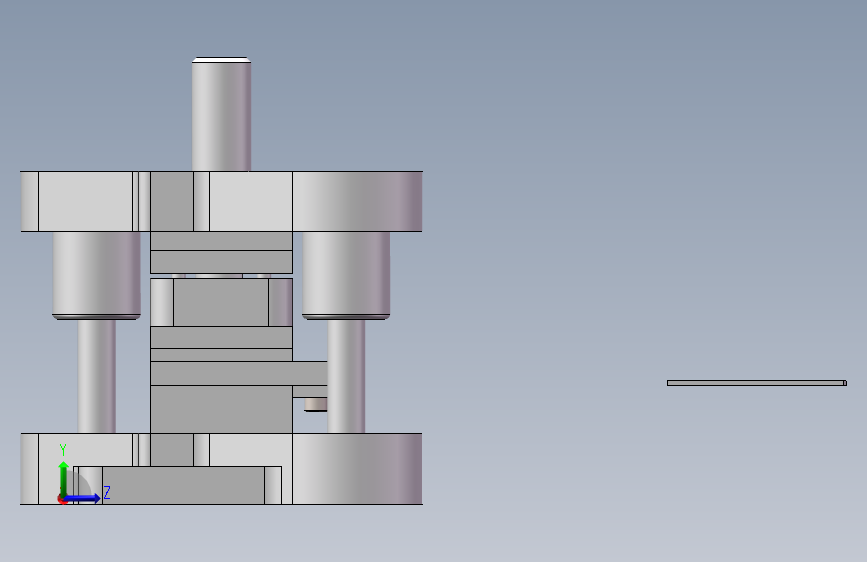

2.png)

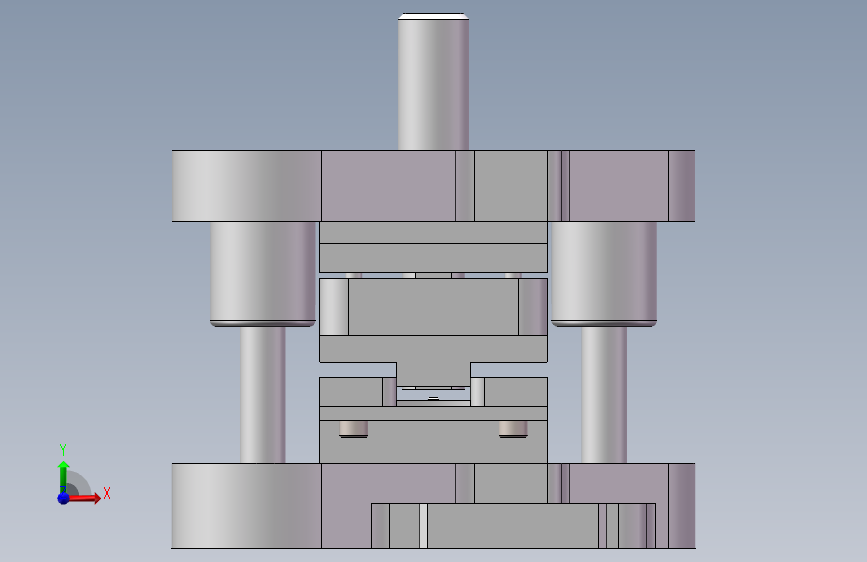

3.png)

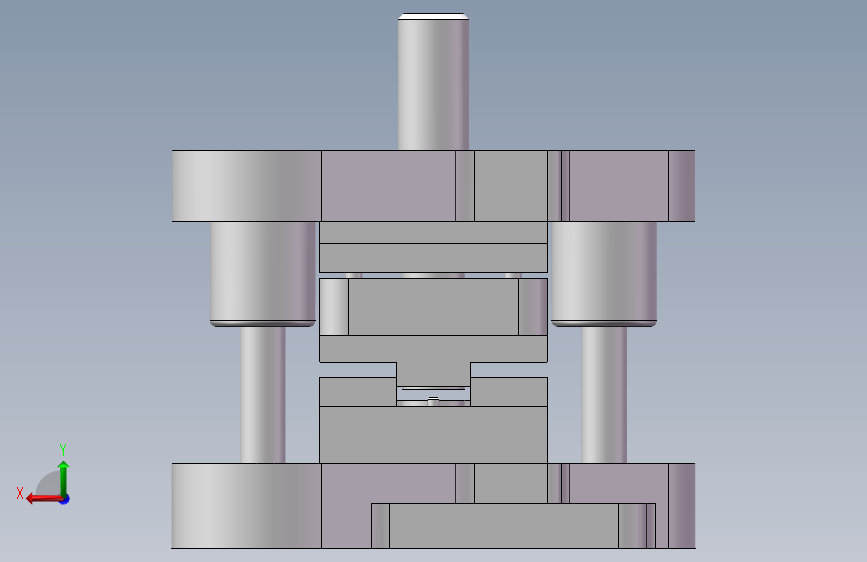

4.png)

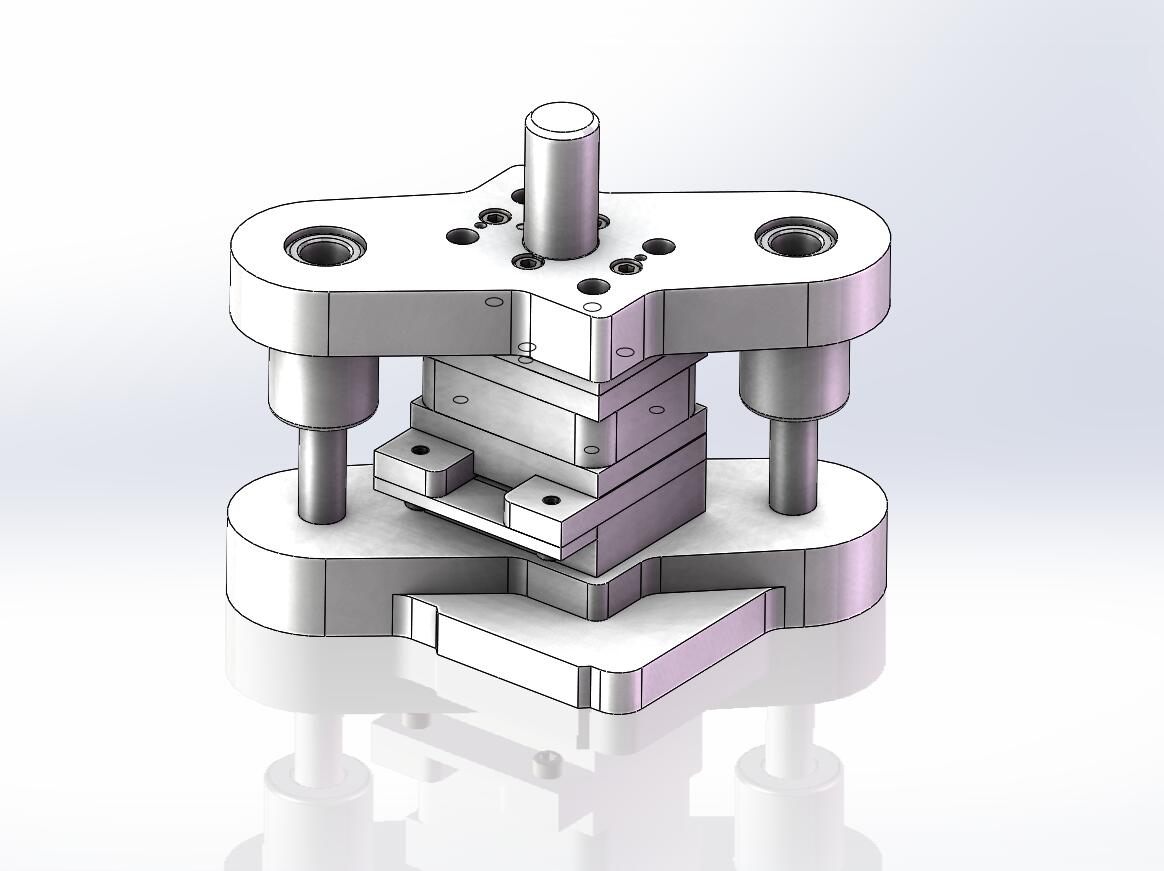

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | movie.avi | 6.03M |
| 2 | 图纸.dwg | 478.16K |
| 3 | 装配体.STEP | 1.30M |
| 4 | 10_凸模固定板.SLDPRT | 72.73K |
| 5 | 11_上模座.SLDPRT | 128.22K |
| 6 | 12_圆柱头卸料螺钉.SLDPRT | 61.71K |
| 7 | 13_压入式模柄A型.SLDPRT | 77.17K |
| 8 | 14_落料凸模.SLDPRT | 57.88K |
| 9 | 1_下模座.SLDPRT | 128.65K |
| 10 | 2_A型导柱.SLDPRT | 58.90K |
| 11 | 4_凹模.SLDPRT | 84.13K |
| 12 | 5_导料板.SLDPRT | 99.79K |
| 13 | 6_卸料板.SLDPRT | 88.17K |
| 14 | 7_导套.SLDPRT | 155.60K |
| 15 | 8_卸料橡胶.SLDPRT | 75.10K |
| 16 | 9_凸模固定板.SLDPRT | 104.26K |
| 17 | B18.3.1M-6x1.0x12HexSHCS--12NHX.sldprt | 171.79K |
| 18 | B18.3.1M-6x1.0x35HexSHCS--24NHX.sldprt | 169.65K |
| 19 | B18.3.1M-6x1.0x40HexSHCS--24NHX.sldprt | 170.59K |
| 20 | GB_CONNECTING_PIECE_PIN_DP4X40.sldprt | 49.52K |
| 21 | GB_CONNECTING_PIECE_PIN_DP6X45.sldprt | 110.73K |
| 22 | 上模.SLDASM | 235.75K |
| 23 | 下模.SLDASM | 153.66K |
| 24 | 卸料.SLDASM | 86.02K |
| 25 | 工件.SLDPRT | 51.80K |
| 26 | 承料板.SLDPRT | 65.94K |
| 27 | 挡料销.SLDPRT | 48.72K |
| 28 | 料带.SLDPRT | 50.95K |
| 29 | 装配体.SLDASM | 380.49K |
| 30 | CAD装配图.jpg | 70.76K |
| 31 | 三维装配图.jpg | 59.92K |

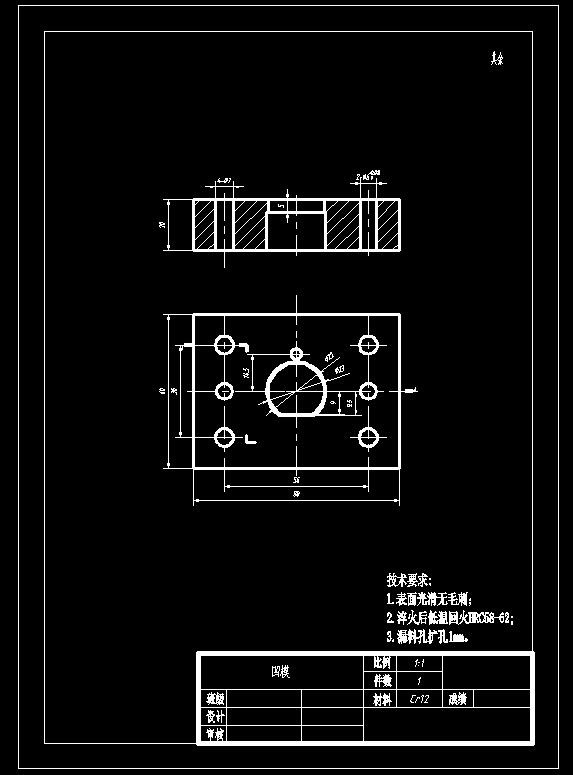

| 32 | 凸模.jpg | 23.23K |

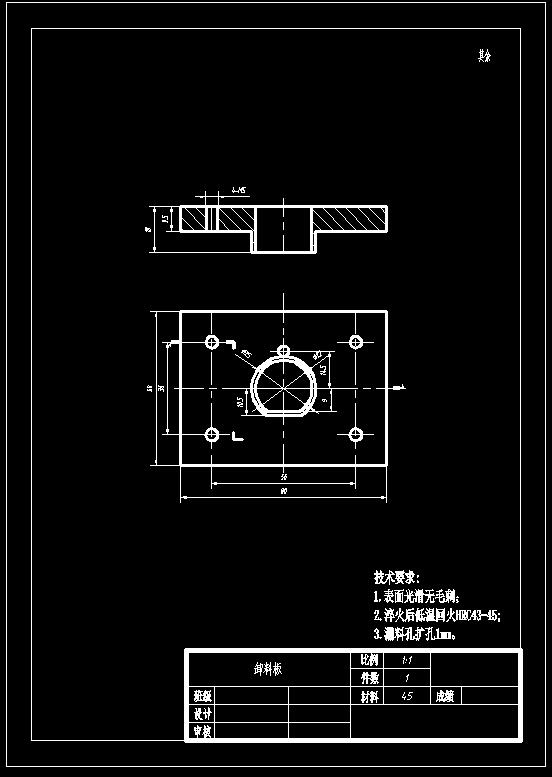

| 33 | 凹模.jpg | 35.09K |
| 34 | 卸料板.jpg | 31.86K |

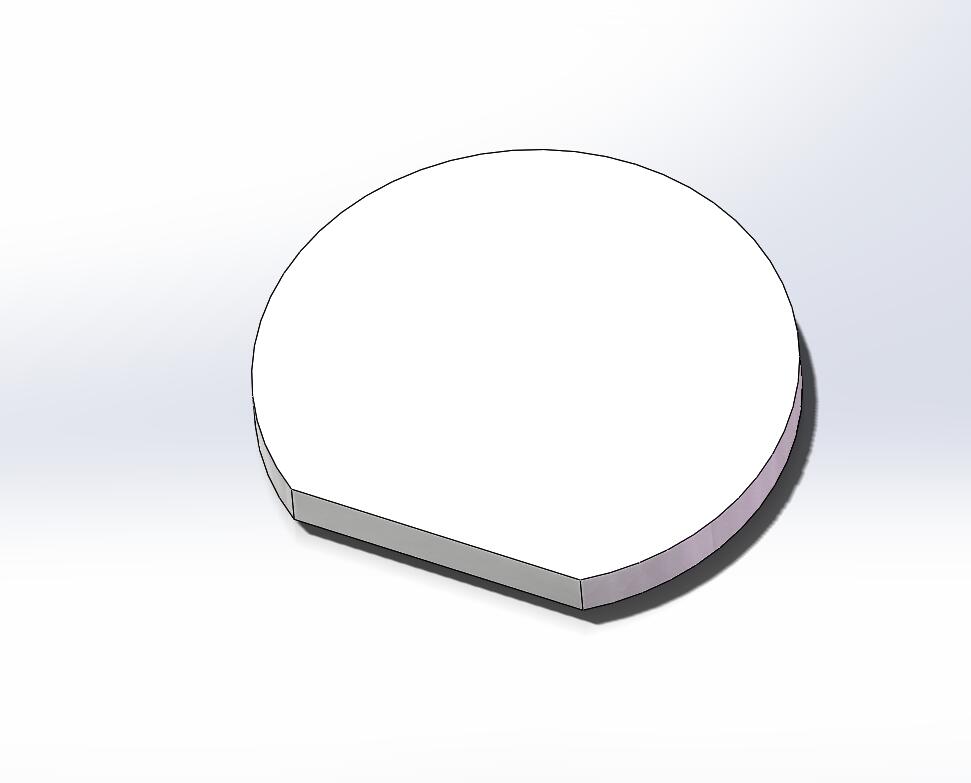

| 35 | 工件三维.jpg | 18.42K |

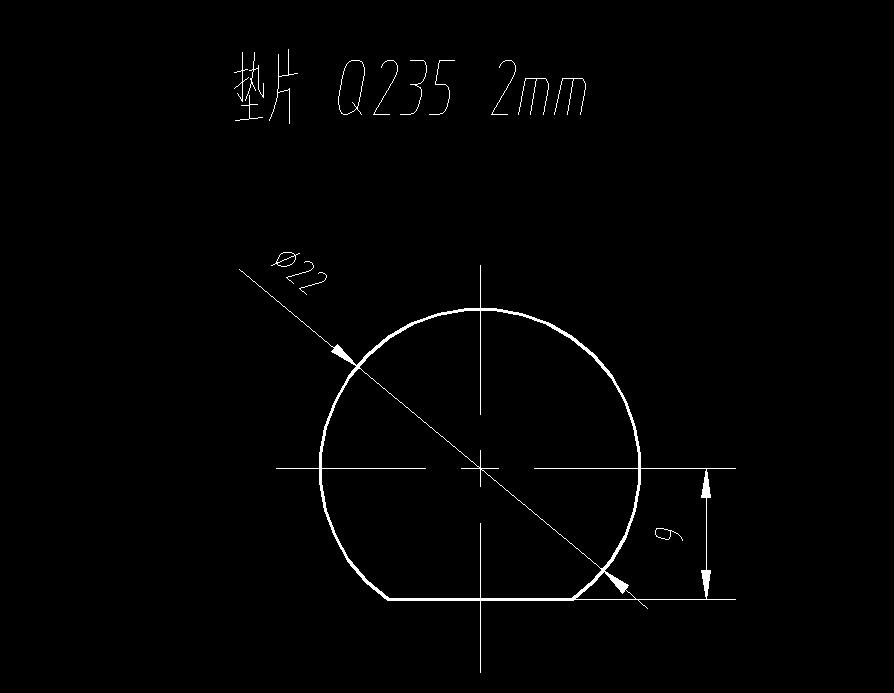

| 36 | 工件图.jpg | 20.78K |

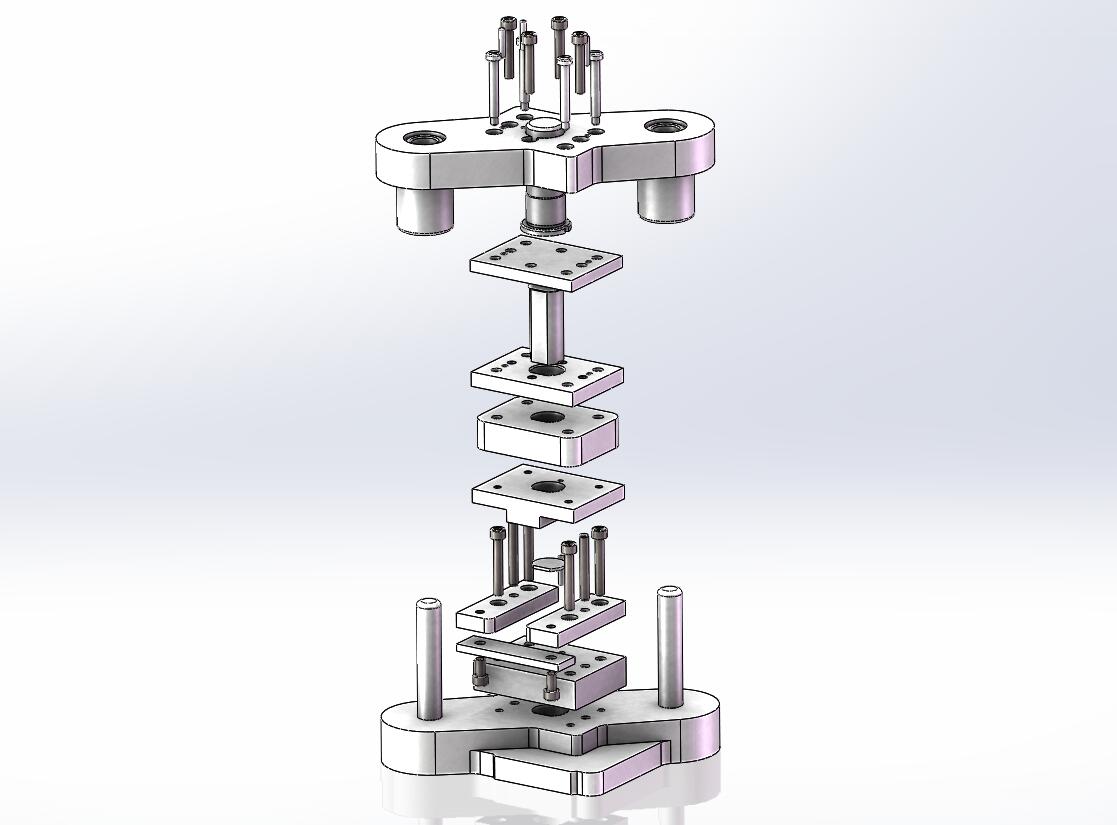

| 37 | 爆炸图.jpg | 48.77K |

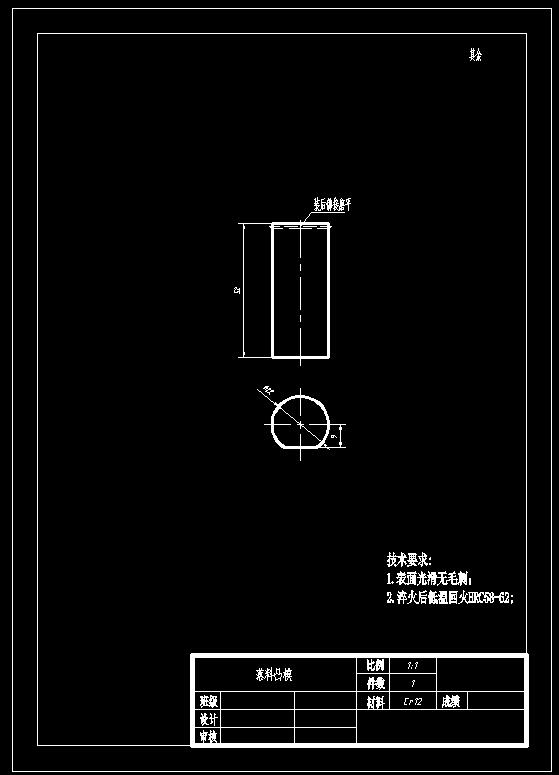

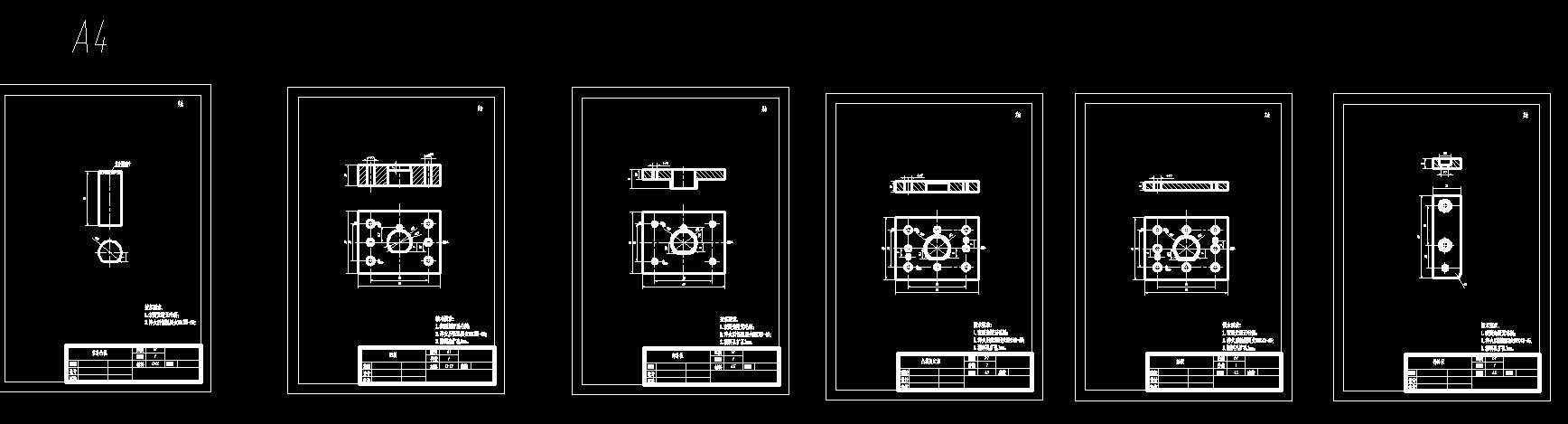

| 38 | 零件图.jpg | 67.04K |
此图纸下载需要80金币
立即下载
发布者
机械师
创作: 1305
粉丝: 68
加入时间：2022-12-31
模型信息
图纸ID：705153
图纸格式：dwg,step,sldprt,sldasm
文件大小：4.68M
所需金币：80
上传时间：2023-08-27 14:55:53
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2015
标签
垫片
落料模
冲压
模具
图纸简介

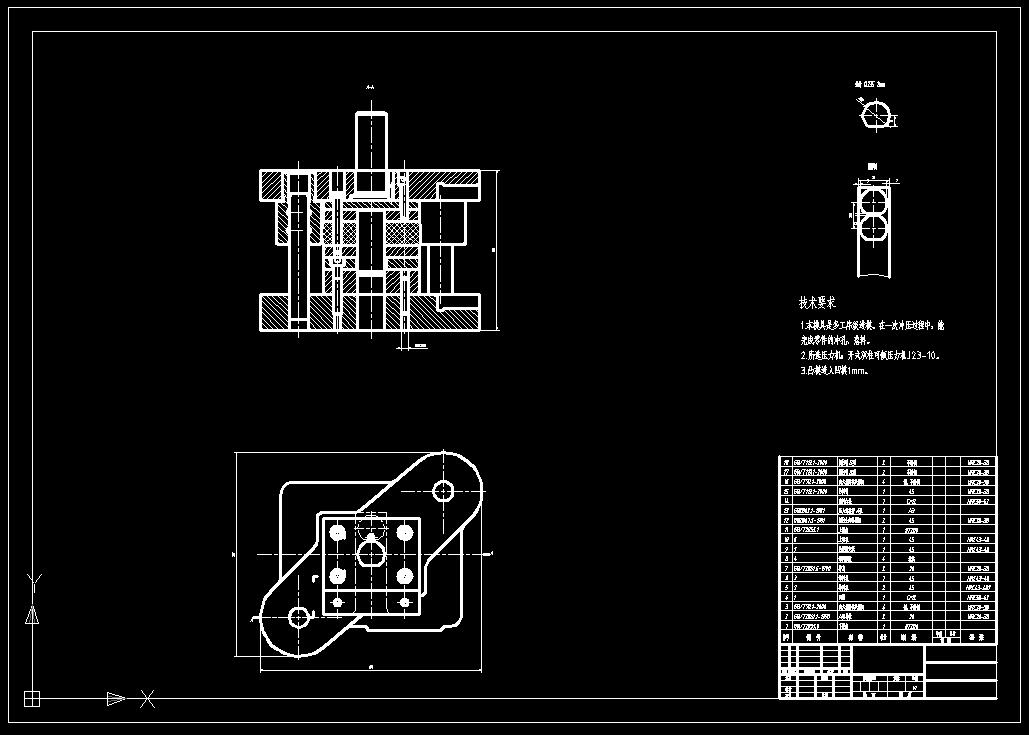

垫片落料模（CAD图+SW三维+工作动画） Q235 2mm
1.本模具是多工序级进模。在一次冲压过程中，能
完成零件的冲孔、落料。
2.所选压力机：开式双柱可倾压力机J23-10。
3.凸模进入凹模1mm。
