推土机主机架梁后桥箱组对焊接工装（ID:805024）

机械设备 / 非标机械 / 推土机主机架梁后桥箱组对焊接工装

©非原创

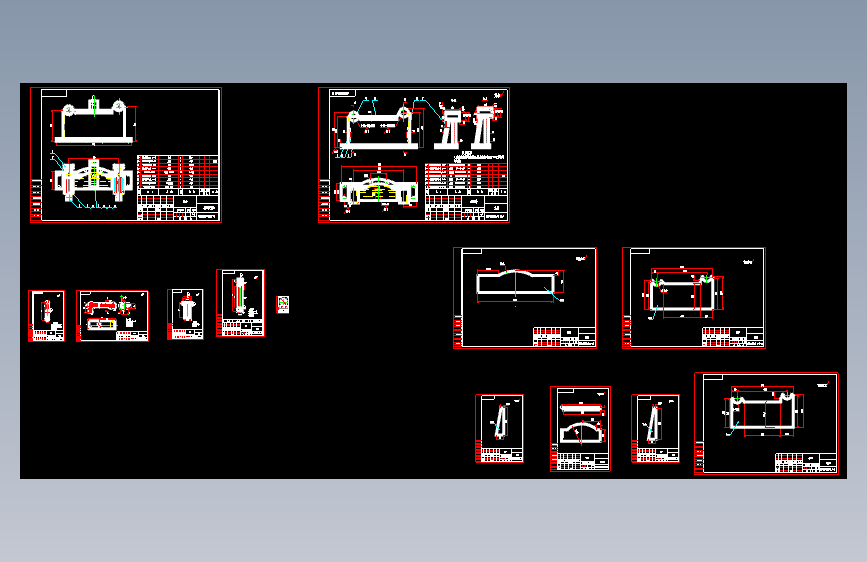

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17005498472524.zip	4.15M

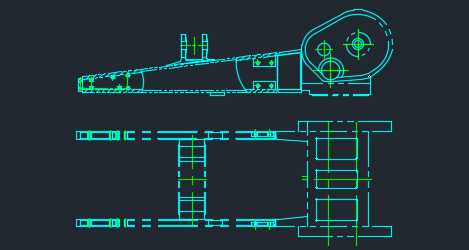

2	工件.png	16.87K

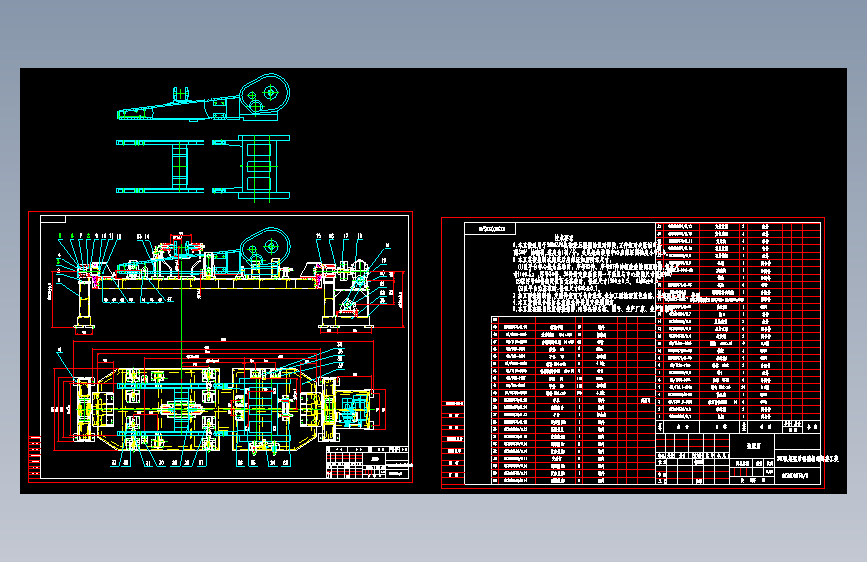

3	总图.png	244.63K

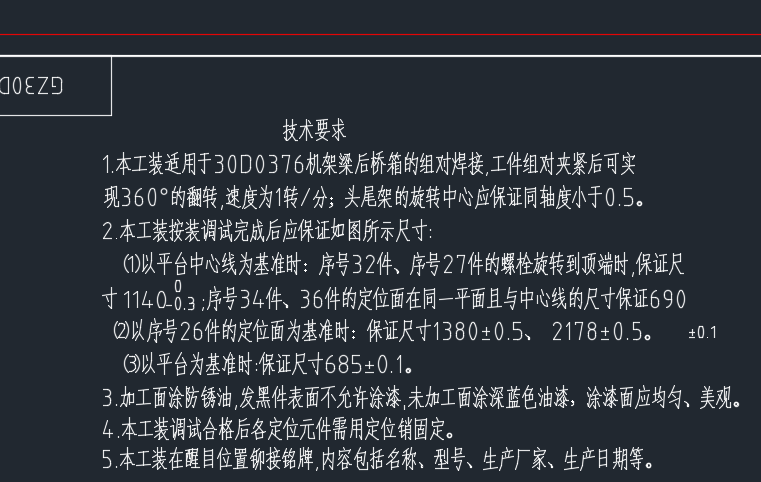

4	技术说明.png	88.41K

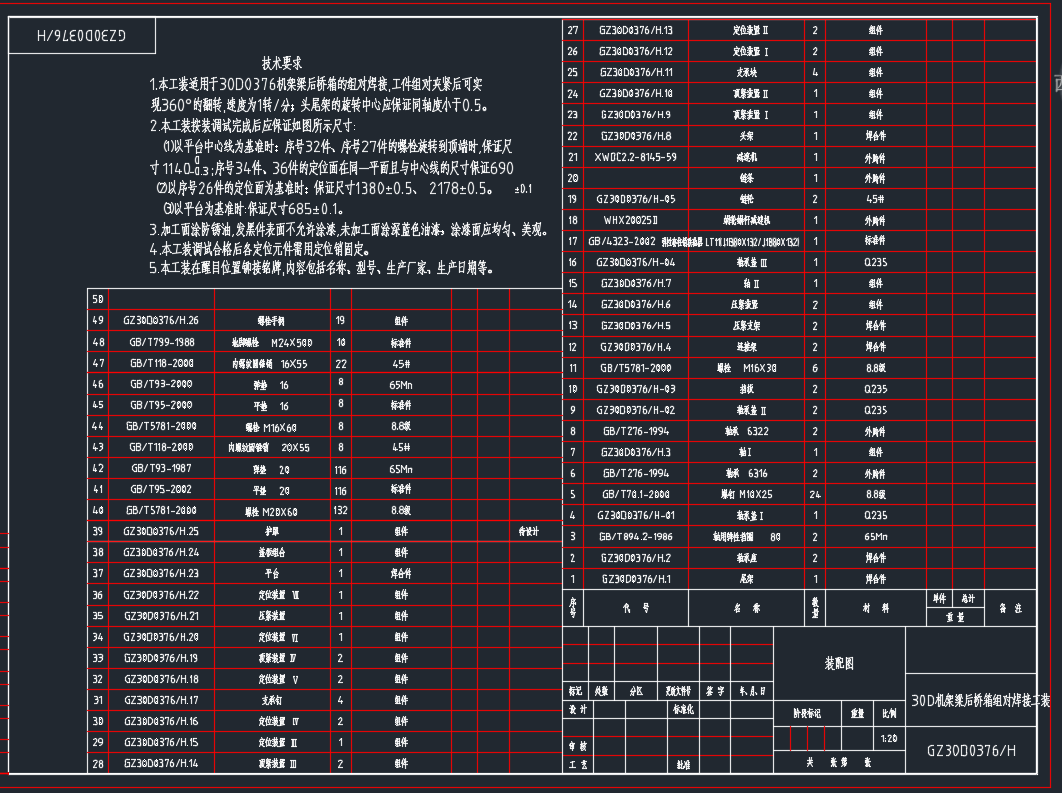

5	明细.png	188.35K
6	机架梁-后桥箱组对焊接工装说明书.doc	21.00K
7	GZ30D0376H-01.dwg	49.57K
8	GZ30D0376H-02.dwg	49.07K
9	GZ30D0376H-03.dwg	45.82K
10	GZ30D0376H-04.dwg	48.78K
11	GZ30D0376H-05.dwg	45.44K
12	GZ30D0376H.1.dwg	79.17K
13	GZ30D0376H.10.dwg	322.51K
14	GZ30D0376H.11.dwg	82.34K
15	GZ30D0376H.12.dwg	103.38K
16	GZ30D0376H.13.dwg	167.33K
17	GZ30D0376H.14.dwg	119.23K
18	GZ30D0376H.15.dwg	561.87K
19	GZ30D0376H.16.dwg	85.90K
20	GZ30D0376H.17.dwg	95.88K
21	GZ30D0376H.18.dwg	160.47K
22	GZ30D0376H.19.dwg	102.84K
23	GZ30D0376H.2.dwg	72.96K
24	GZ30D0376H.20.dwg	100.07K
25	GZ30D0376H.21.dwg	114.04K
26	GZ30D0376H.22.dwg	84.12K
27	GZ30D0376H.23.dwg	208.44K
28	GZ30D0376H.24.dwg	56.29K
29	GZ30D0376H.26.dwg	48.01K
30	GZ30D0376H.3.dwg	132.56K
31	GZ30D0376H.4.dwg	130.71K
32	GZ30D0376H.5.dwg	102.40K
33	GZ30D0376H.6.dwg	139.74K
34	GZ30D0376H.7.dwg	107.32K
35	GZ30D0376H.8.dwg	318.40K
36	GZ30D0376H.9.dwg	144.68K
37	GZ30D0376H总装.dwg	517.79K

此图纸下载需要80金币

立即下载

发布者

爱吃猫的鱼

创作: 7976

粉丝: 28

加入时间：2023-09-02

私信

关注

模型信息

图纸格式：dwg

文件大小：4.25M

所需金币：80

上传时间：2023-11-21 14:57:30

是否可编辑：可修改，包括参数

版本：AutoCAD 2013

标签

焊接工装

主机架梁

推土机

非标

组对工装

图纸简介

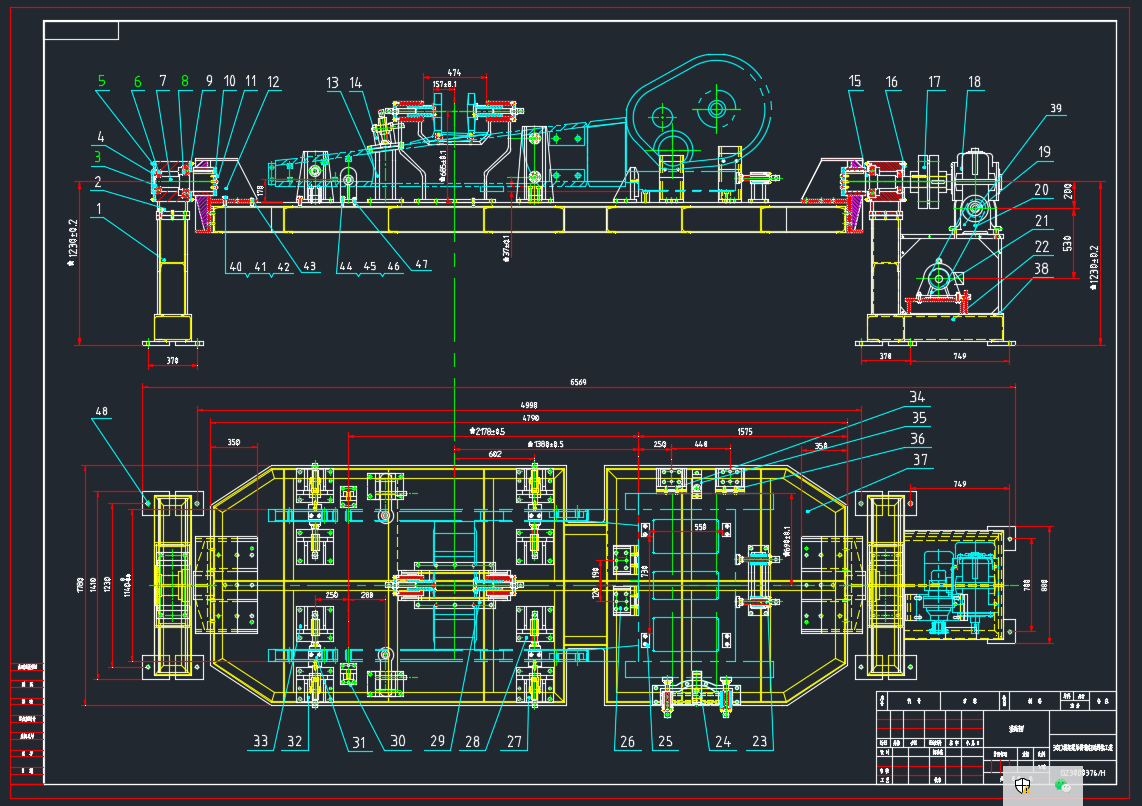

该设备采用头尾架式结构，主要组成有头架、尾架、平台、工件装夹结构、连接结构等。头架总成主要有底座、轴承、电机减速机、回转轴等；尾架主要有轴承、底座、回转轴等。平台结构主要完成左右机架梁与后桥箱的组对、夹紧和焊接翻转时的压紧。左右机架梁采用上平面和外侧平面定位，内侧平面顶紧，在机架梁上的￠28的孔位置设置销轴限位。后桥箱采用上平面、右侧平面和前平面定位，后平面、左侧平面顶紧，平衡梁座以￠100孔定位，保证了图纸要求尺寸1140、1970、1282、37等。机架梁和后桥箱的侧面定位及顶紧结构均采用同一位置双定位、双顶紧结构，充分保证了定位平面的平面度及组对时需要的顶紧力。
