筒套落料拉深复合模（CAD图+SW三维）

（ID:846574）

改图/画图

设备部件 / 模具类 / 筒套落料拉深复合模（CAD图+SW三维）

©原创

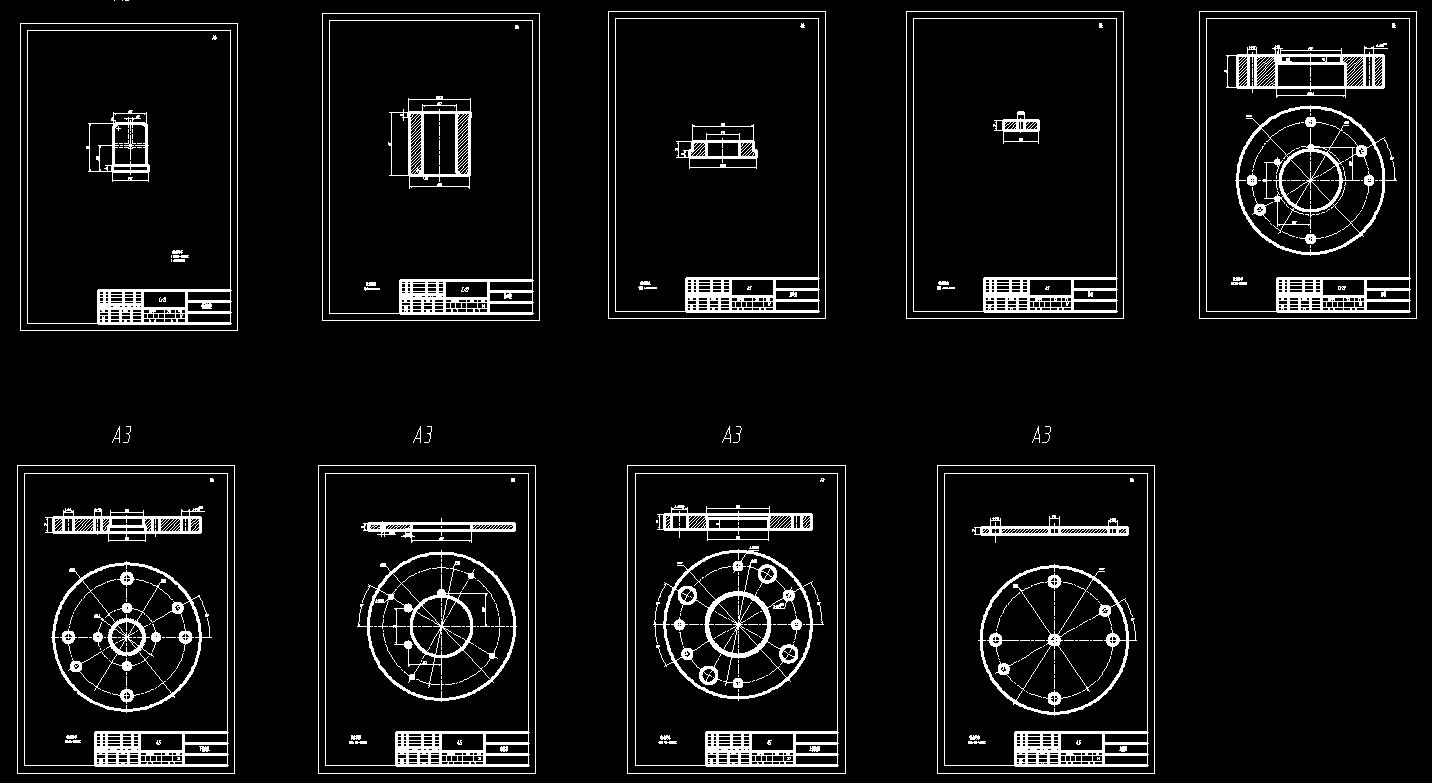

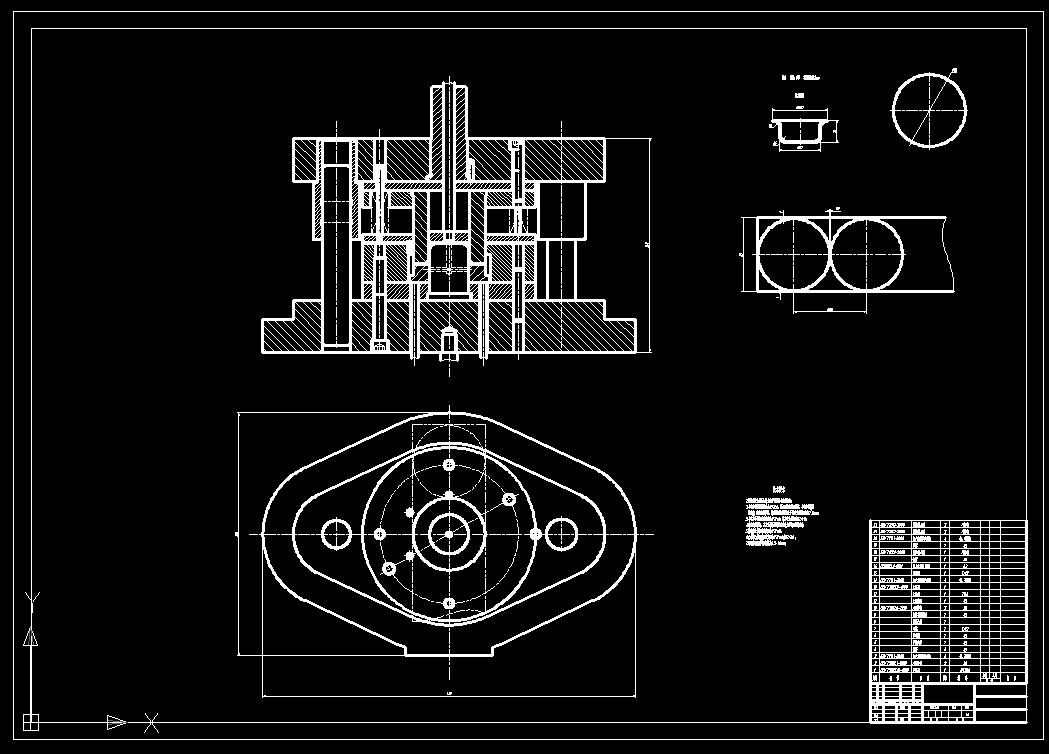

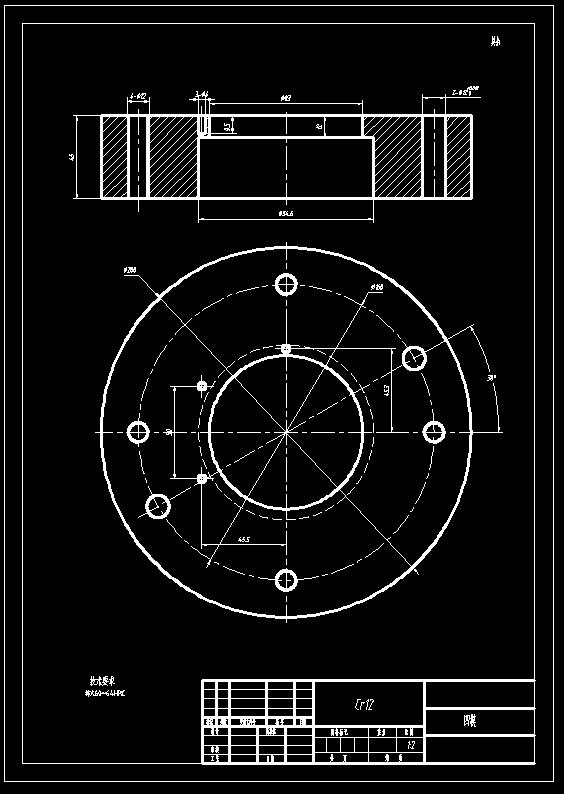

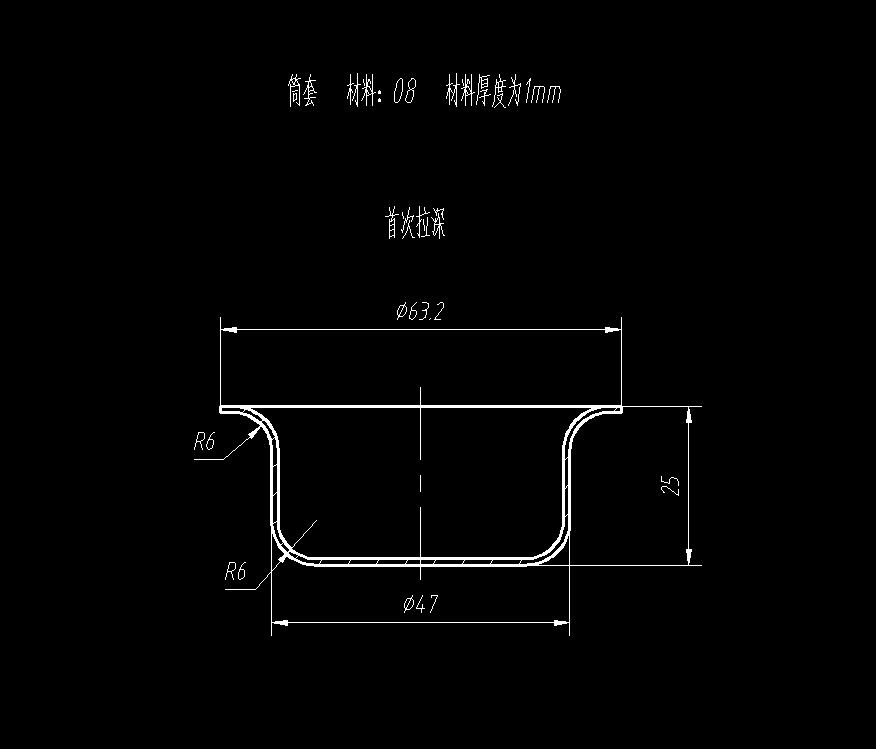

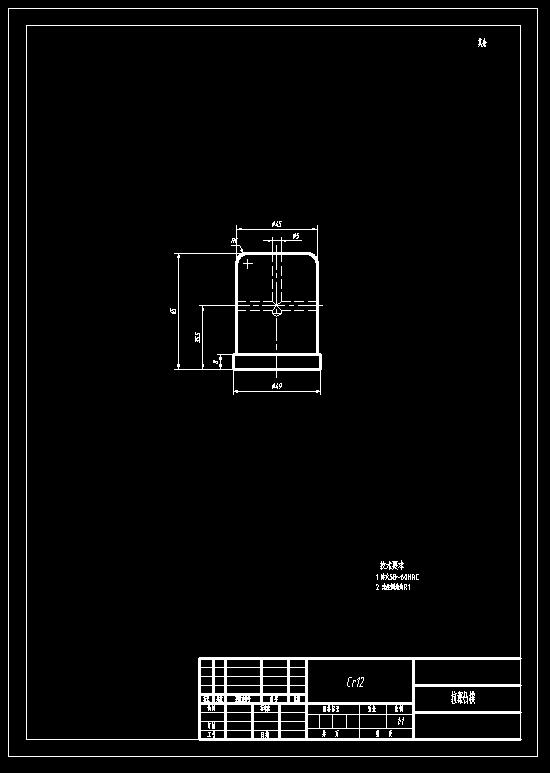

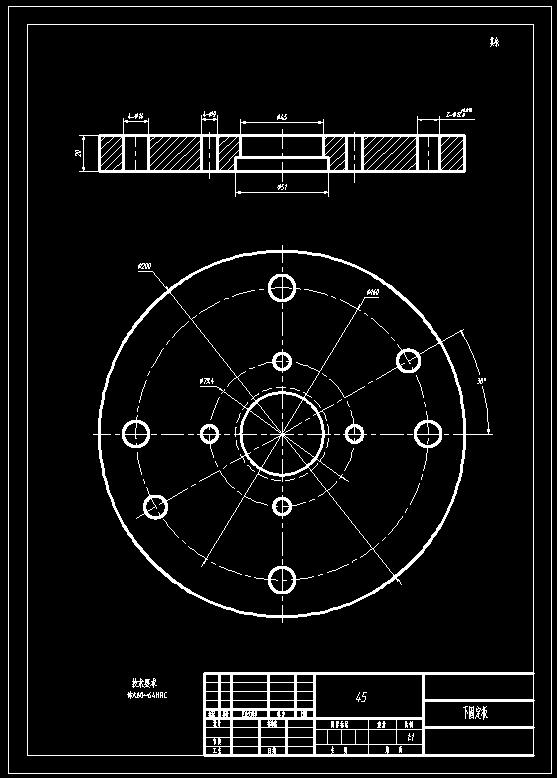

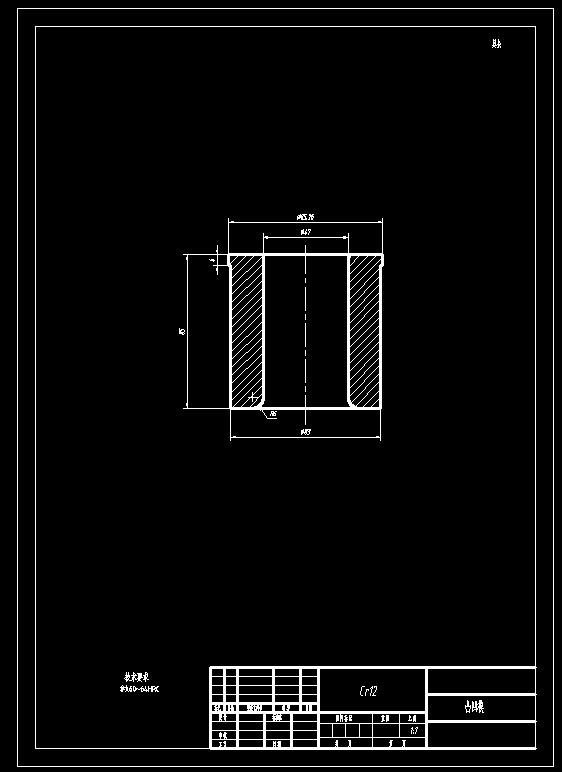

平面图

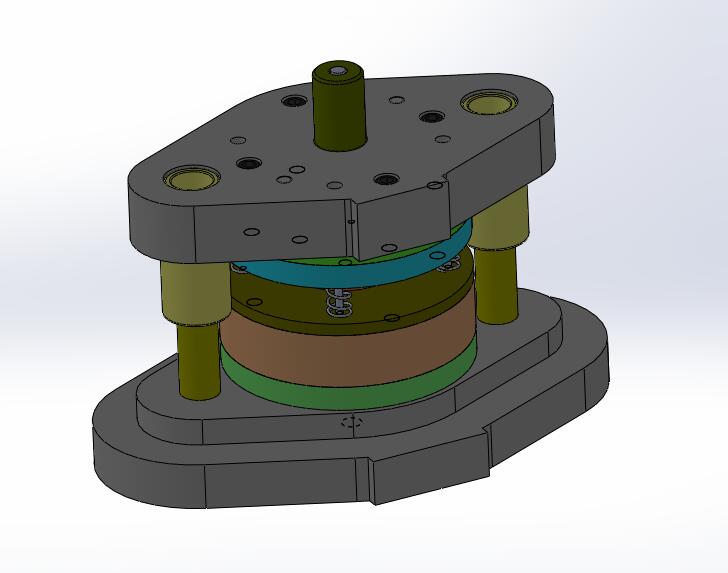

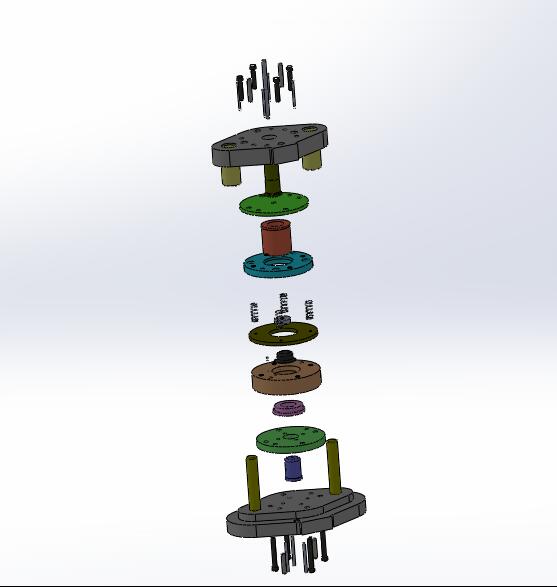

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	HN322--图纸SW.dwg	206.34K
2	装配体1.STEP	2.13M
3	10_A型导套.SLDPRT	215.50K
4	11_上固定板.SLDPRT	217.00K
5	12_上垫板.SLDPRT	130.50K
6	13_上模座.SLDPRT	287.00K
7	14_卸料螺钉.SLDPRT	111.50K
8	15_凸凹模.SLDPRT	134.50K
9	16_压入式模柄B型.SLDPRT	148.00K
10	17_打杆.SLDPRT	162.00K
11	19_推板.SLDPRT	147.00K
12	1_下模座.SLDPRT	320.00K
13	2_A型导柱.SLDPRT	134.50K
14	4_顶杆.SLDPRT	130.50K
15	5_下固定板.SLDPRT	152.00K
16	6_压边圈.SLDPRT	129.50K
17	7_凹模.SLDPRT	225.00K
18	8_拉深凸模.SLDPRT	166.00K
19	9_卸料板.SLDPRT	179.50K
20	B18.3.1M-12x1.75x60HexSHCS--36NHX.sldprt	582.00K
21	B18.3.1M-12x1.75x90HexSHCS--36NHX.sldprt	580.00K
22	GB_CONNECTING_PIECE_PIN_DP12X60.sldprt	262.00K
23	GB_CONNECTING_PIECE_PIN_DP12X70.sldprt	258.50K
24	导料销.SLDPRT	117.50K
25	工件.SLDPRT	189.00K
26	弹簧.SLDPRT	627.50K
27	装配体1.SLDASM	1.09M
