洗衣机平衡环注塑模具（ID:874579）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17039445399979.rar | 6.34M |

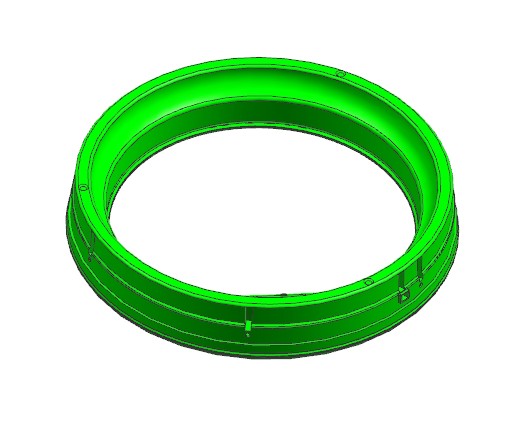

| 2 | 1.产品正面.jpg | 36.46K |

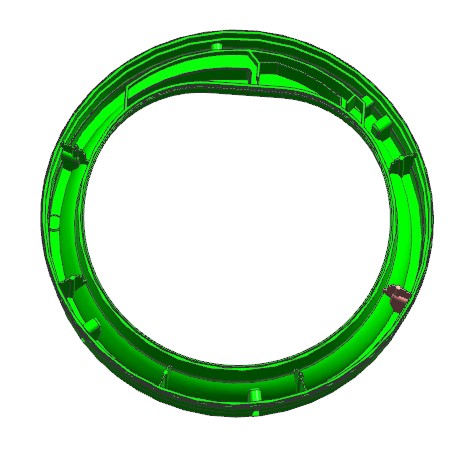

| 3 | 2.产品背面.jpg | 40.93K |

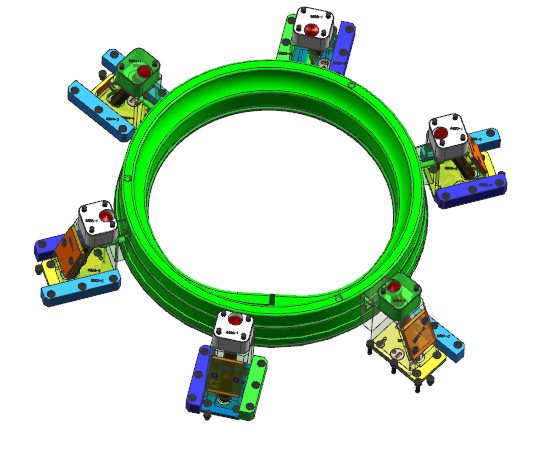

| 4 | 3.滑块.jpg | 54.57K |

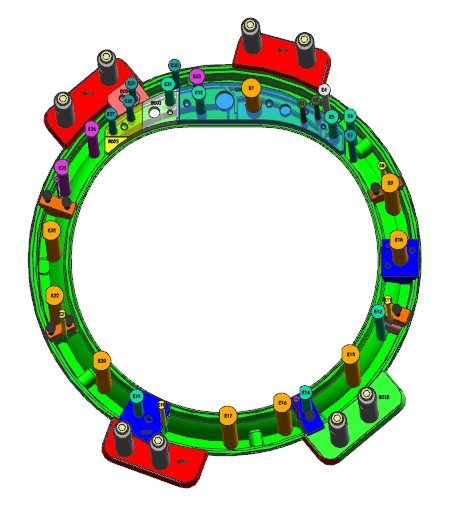

| 5 | 4.顶出.jpg | 53.17K |

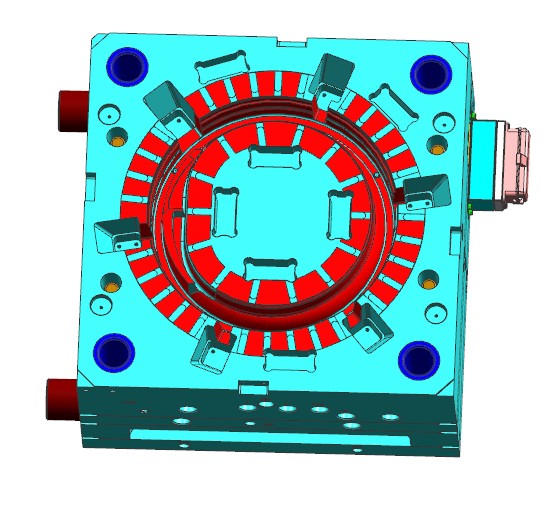

| 6 | 5.前模.jpg | 76.25K |
| 7 | 6.后模.jpg | 79.42K |

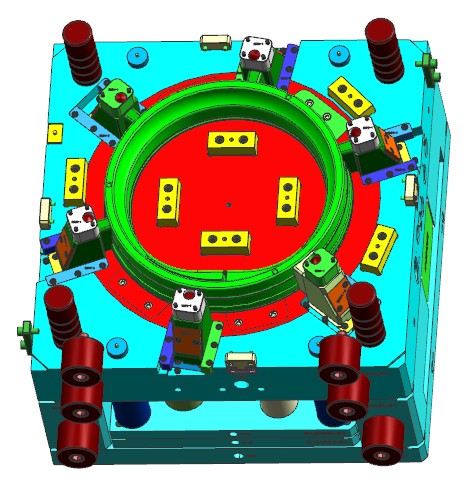

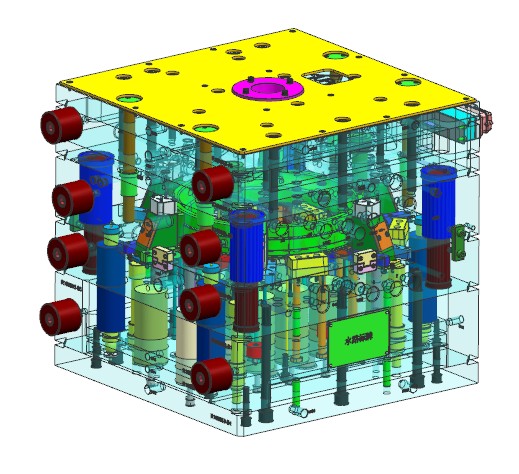

| 8 | 7.模具整体.jpg | 83.27K |

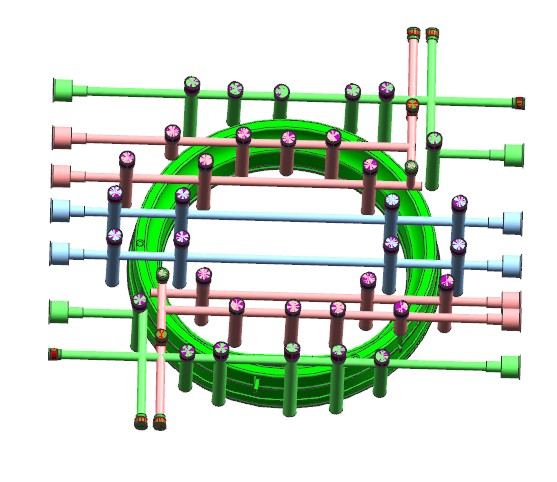

| 9 | 8.产品冷却.jpg | 63.84K |
| 10 | R160853-ASM-3D_20161211-B.stp | 55.89M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：6.49M
所需金币：50
上传时间：2023-12-30 21:55:40
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗衣机
滑块
防涨块
平衡环
图纸简介
产品为一款洗衣机下平衡环，为内部结构件。模具布局1X1，前后模原身出。采用3点热流道点浇口进胶。周圈有5处圆孔，采用后模滑块抽芯。因产品侧面成型面积较大，为防止模具在注射时受压涨模，后模放置了8件锥度定位块（防涨块）。
