斜齿轮注塑模具

（ID:884189）

改图/画图

设备部件 / 传动部件 / 斜齿轮注塑模具

©原创

125

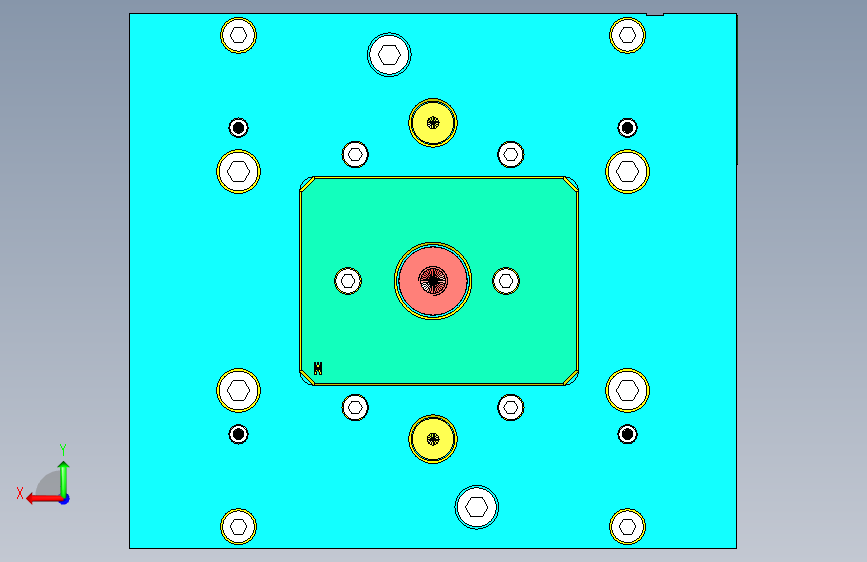

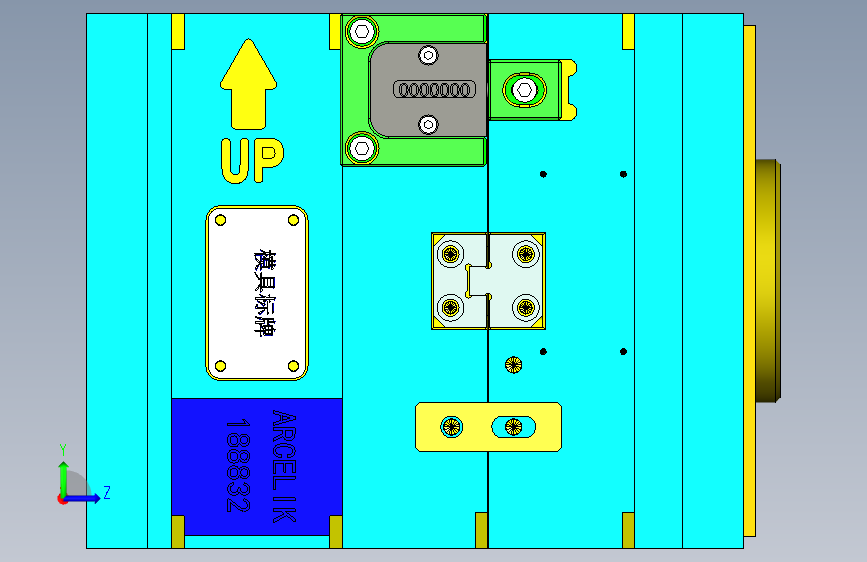

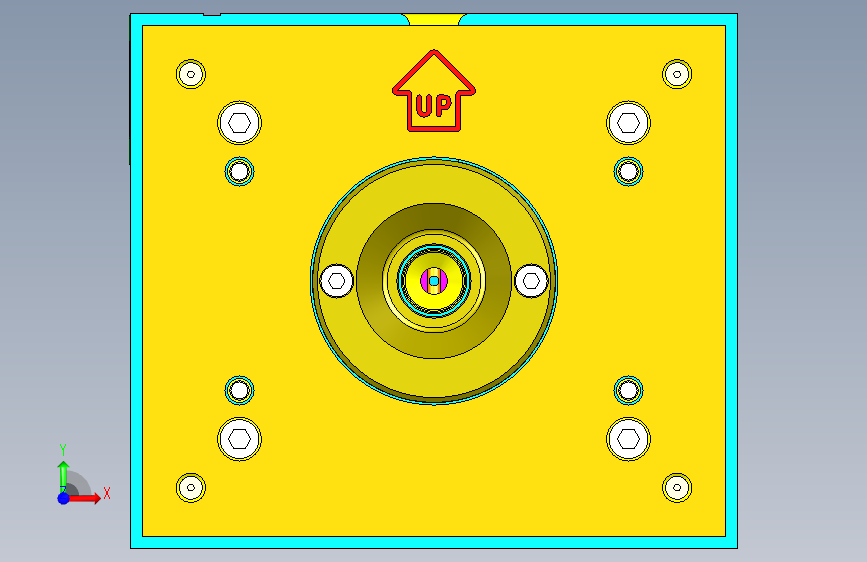

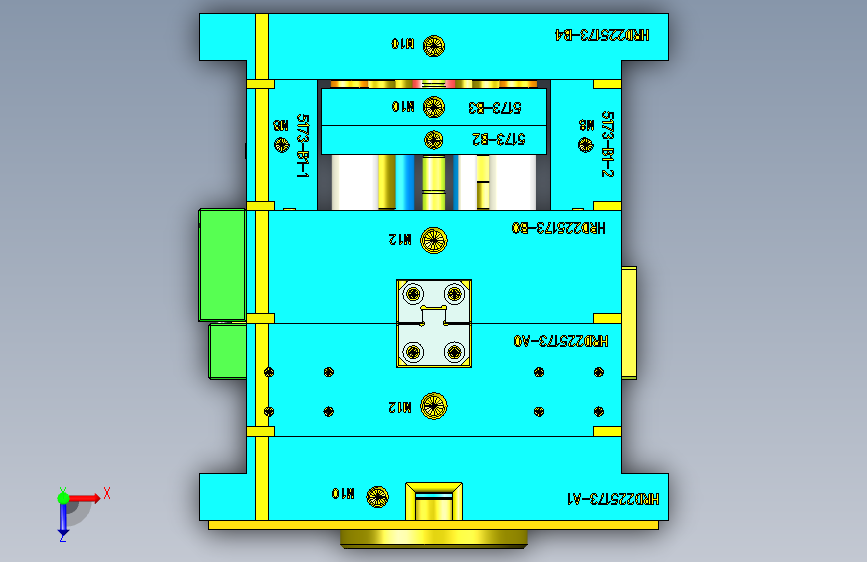

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小

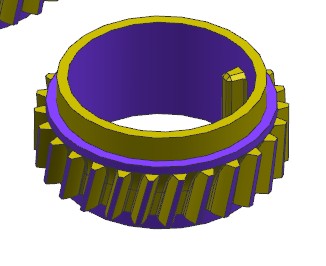

1	1.产品.jpg	19.13K

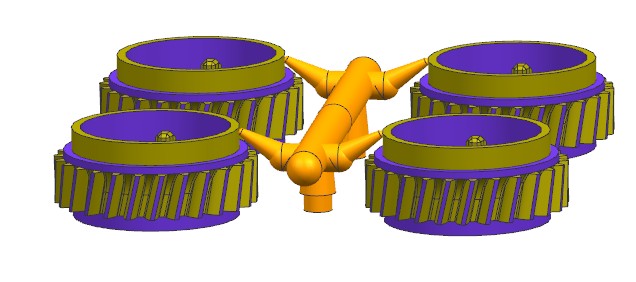

2	2.流道浇口.jpg	39.94K

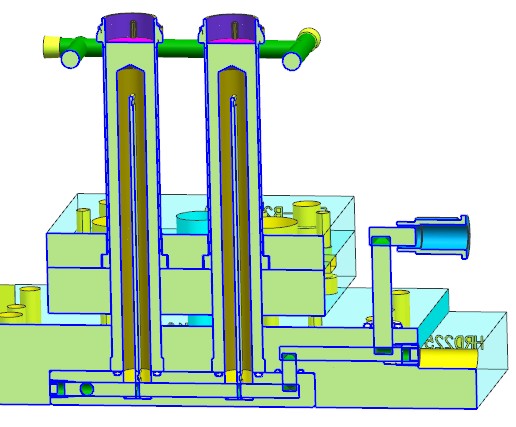

3	3.通水大司筒.jpg	53.33K

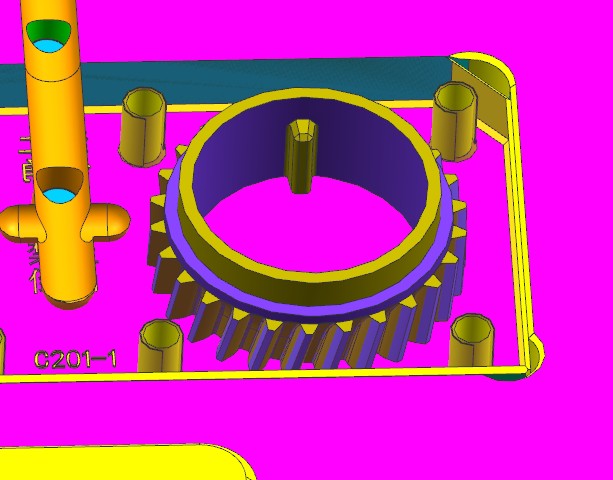

4	4.产品在模具中的状态.jpg	60.02K
5	_HRD225173-TOP.stp	23.57M

此图纸下载需要100金币

立即下载

发布者

小波

创作: 125

粉丝: 3

加入时间：2023-08-10

私信

关注

模型信息

图纸ID：884189

图纸格式：stp

文件大小：3.08M

所需金币：100

上传时间：2024-01-06 22:42:52

是否可编辑：可修改，不包括参数

软件版本：STEP

图纸简介

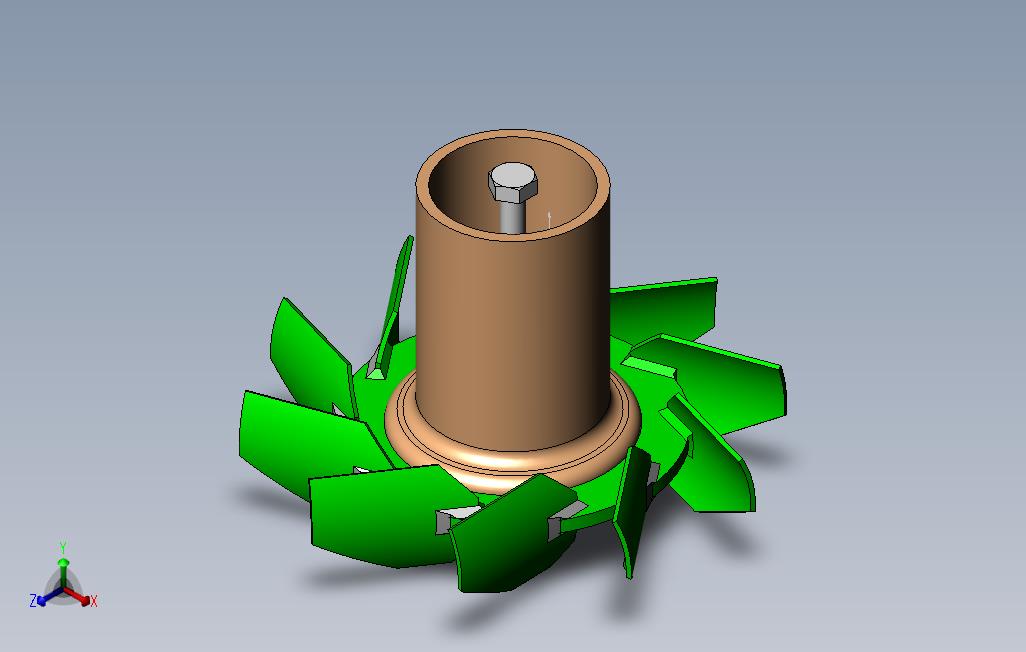

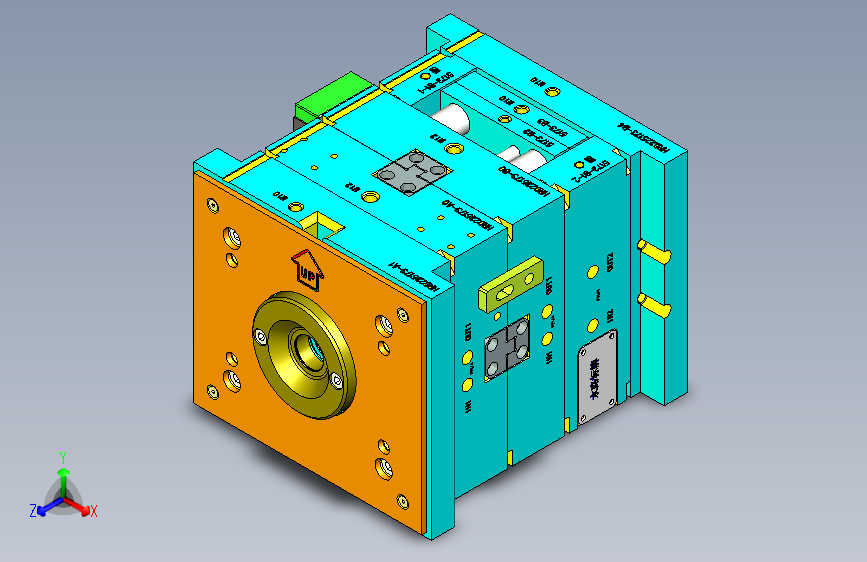

斜齿轮产品注塑模具。本产品外形很特别，是一个斜齿轮形状的传动结构件，传统的抽芯结构若滑块、斜顶均不能使用。经过多次的讨论和验证，决定利用产品本身的可旋转特性，让产品在顶出时自己转动脱倒扣，从而实现出模。其动作原理为：顶出时，大司筒推动产品，产品在周圈斜齿骨位的作用下产生轴向力，一边旋转一边脱离模具。为方便加工，将模仁上斜齿的部分单独取为镶件。
