洗碗机卡扣注塑模具（ID:874590）
截图
AI截图渲染
✨AI图片渲染

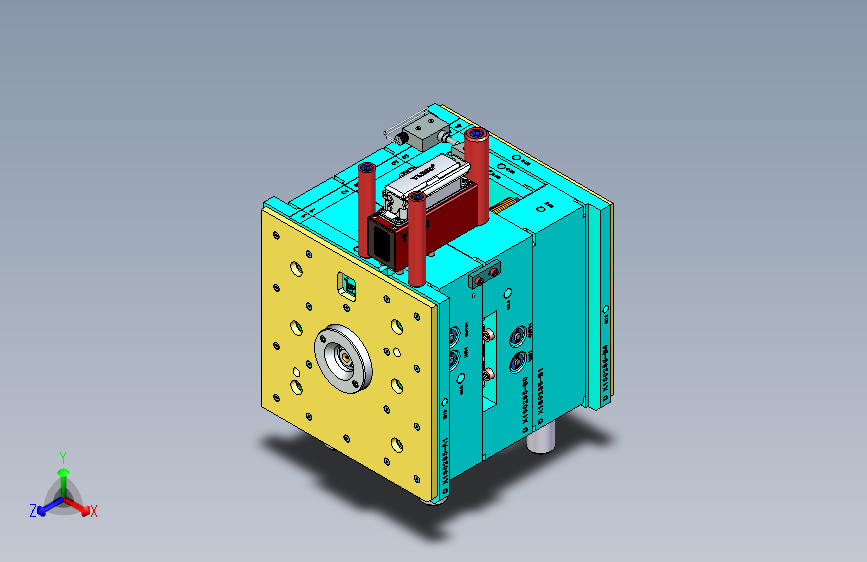

0.png)

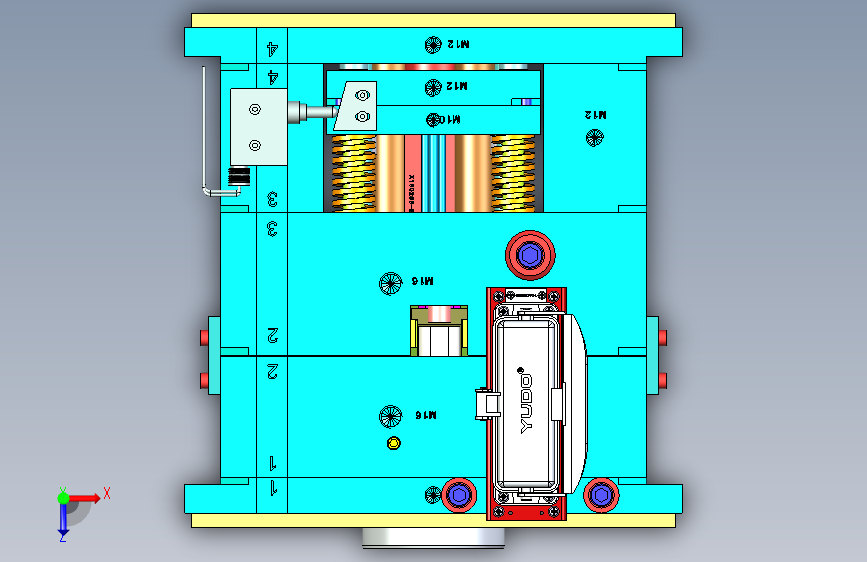

1.png)

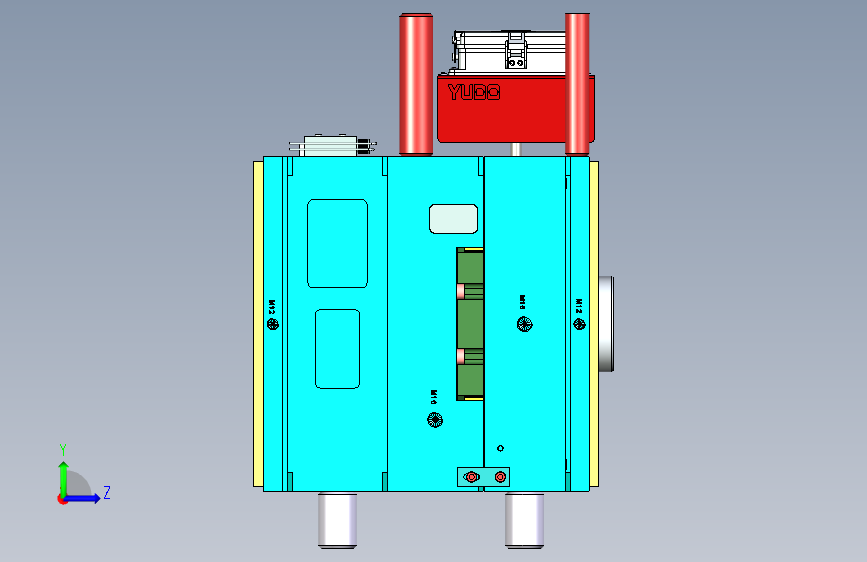

2.png)

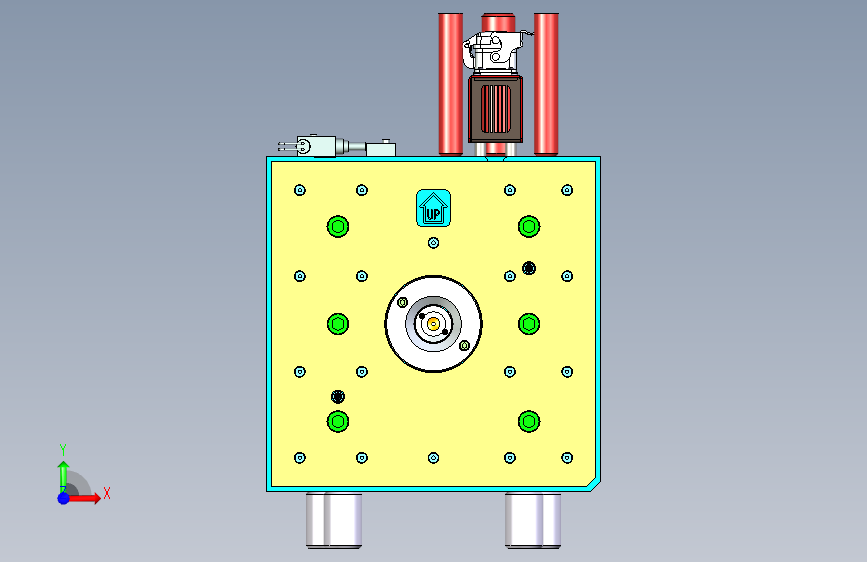

3.png)

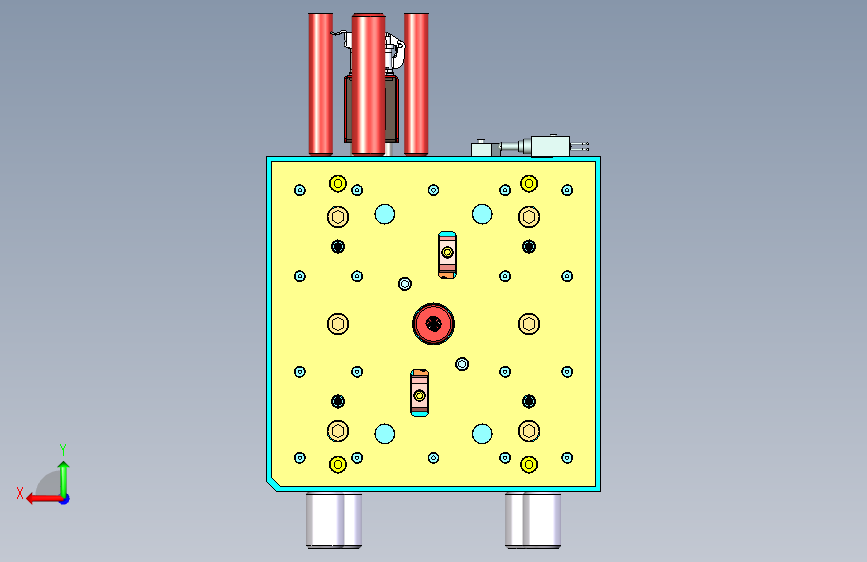

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17039449114020.rar | 3.68M |

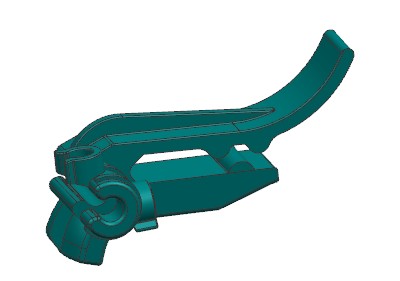

| 2 | 1.产品正面.jpg | 13.92K |

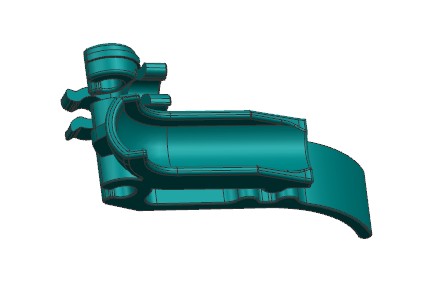

| 3 | 2.产品背面.jpg | 14.48K |

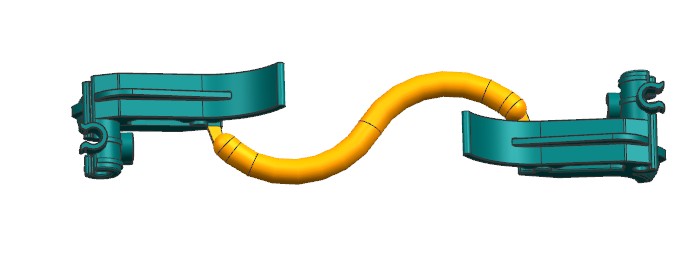

| 4 | 3.产品流道.jpg | 21.96K |

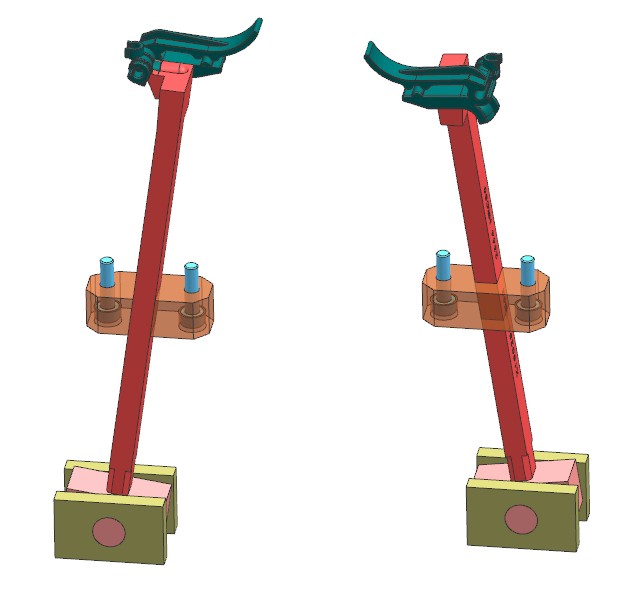

| 5 | 4.斜顶.jpg | 38.79K |
| 6 | 5.滑块.jpg | 66.88K |

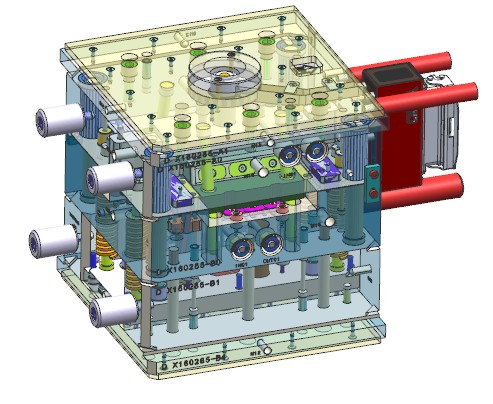

| 7 | 6.模具整体.jpg | 64.01K |

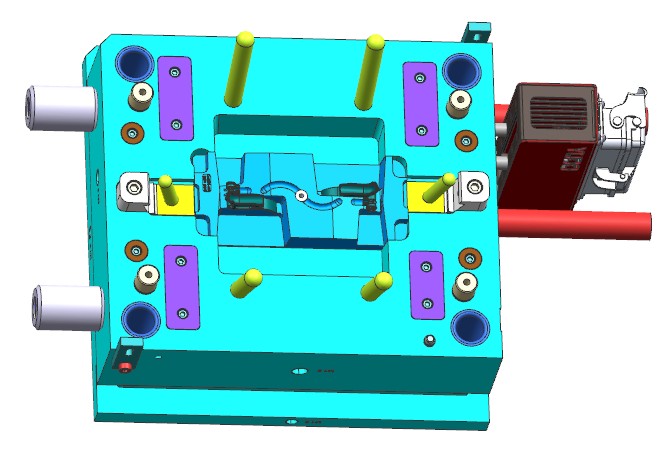

| 8 | 7.前模.jpg | 63.46K |
| 9 | 8.后模.jpg | 78.84K |
| 10 | X160285-ASM-20160508.stp | 29.06M |
此图纸下载需要30金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：3.77M
所需金币：30
上传时间：2023-12-30 22:01:52
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
卡扣
四面抽芯
洗碗机
图纸简介

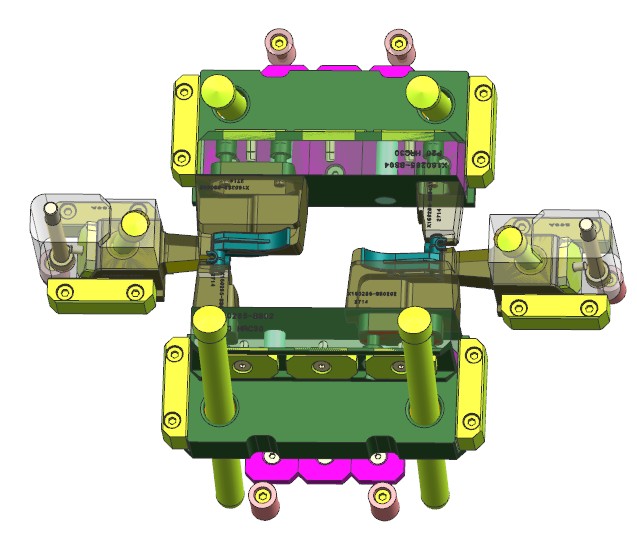

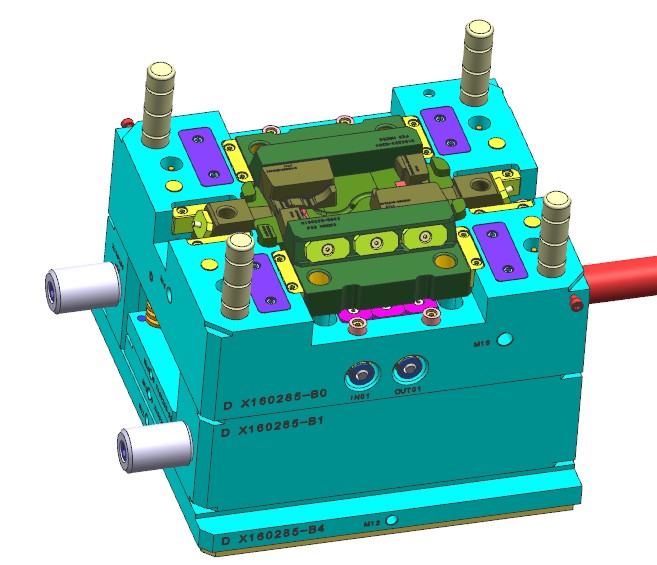

本例是一款洗碗机内部结构卡扣，产品虽小但结构复杂。模具采用1出2布局，因产品间隔较远，采用S型流道侧浇口进胶。产品四面倒扣，三面使用滑块结构，中间为留出流道空间，使用斜顶抽芯。两侧滑块需要与前模擦破，需要设计擦破角度。
