汽车副仪表板杯托本体注塑模具
(ID:884892)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

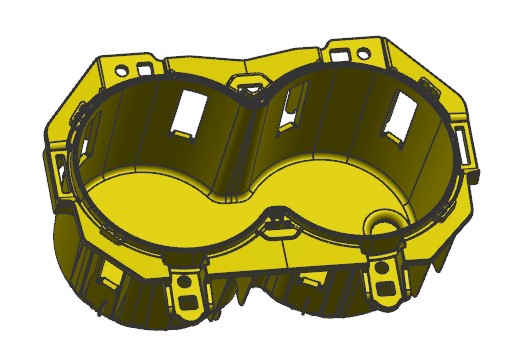

| 1 | 1.产品正面.jpg | 43.39K |

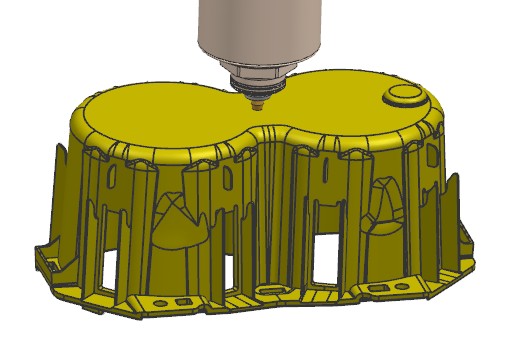

| 2 | 2.产品背面.jpg | 38.78K |

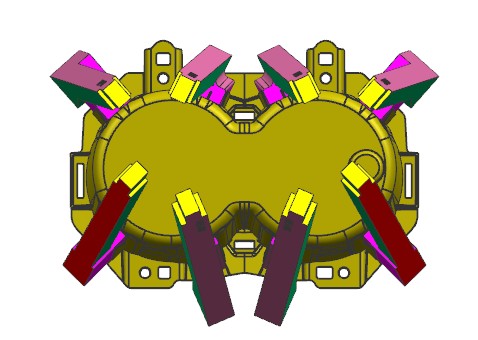

| 3 | 3.斜顶.jpg | 38.41K |

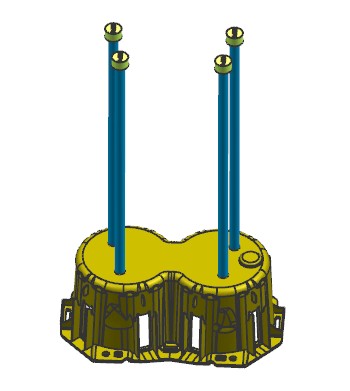

| 4 | 4.顶杆.jpg | 20.67K |

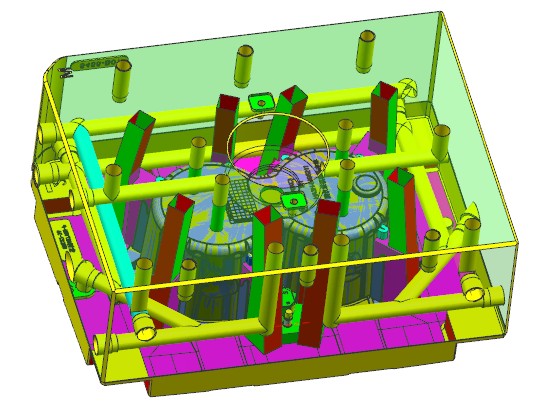

| 5 | 5.前模仁.jpg | 70.67K |

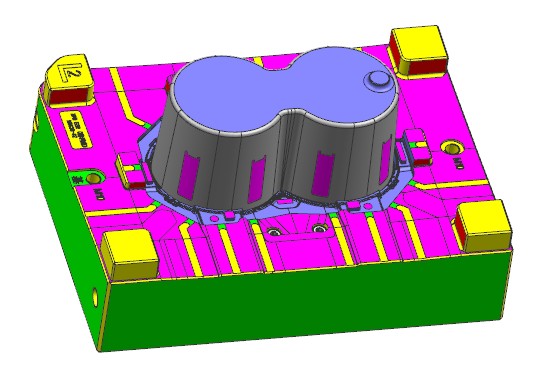

| 6 | 6.后模仁.jpg | 49.94K |

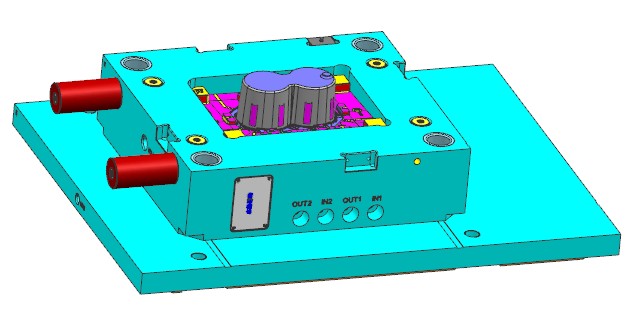

| 7 | 7.前模.jpg | 67.77K |
| 8 | 8.后模.jpg | 41.04K |
| 9 | _HRD225455-TOP.stp | 84.64M |
此图纸下载需要50金币
立即下载
模型信息
图纸ID:884892
图纸格式:stp
文件大小:12.99M
所需金币:50
上传时间:2024-01-07 22:26:47
是否可编辑:可修改,不包括参数
软件版本:STEP
标签
注塑模具
倒装模
油缸顶出
斜顶
图纸简介

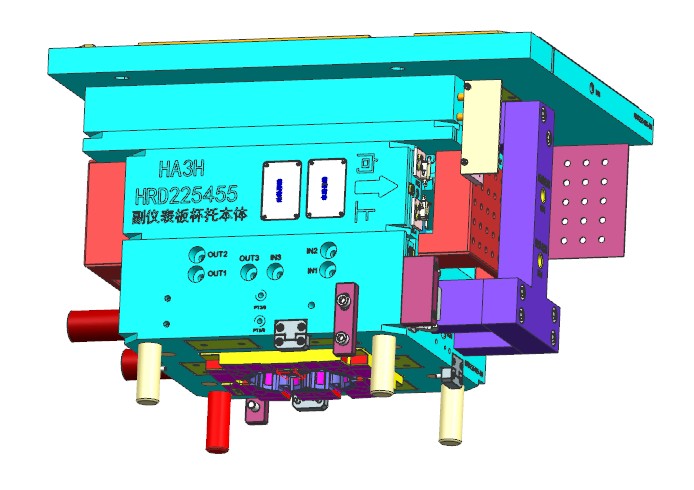

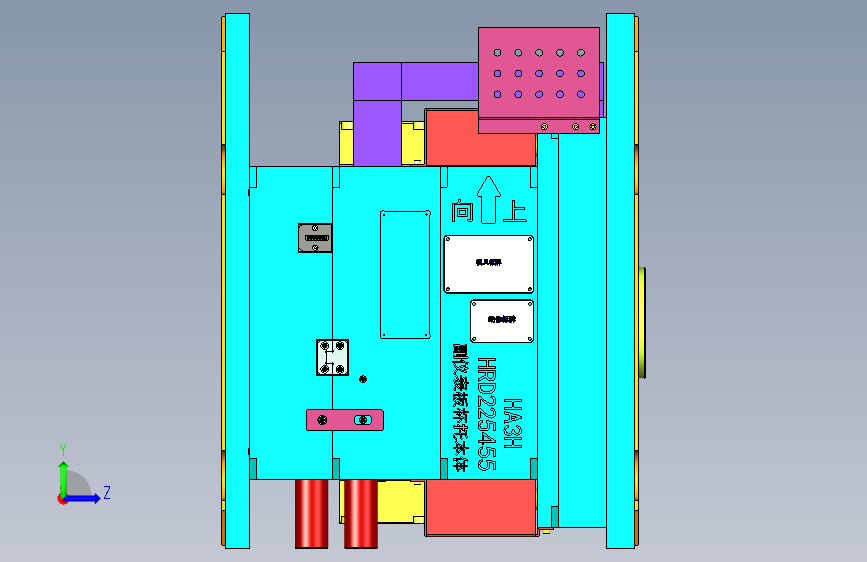

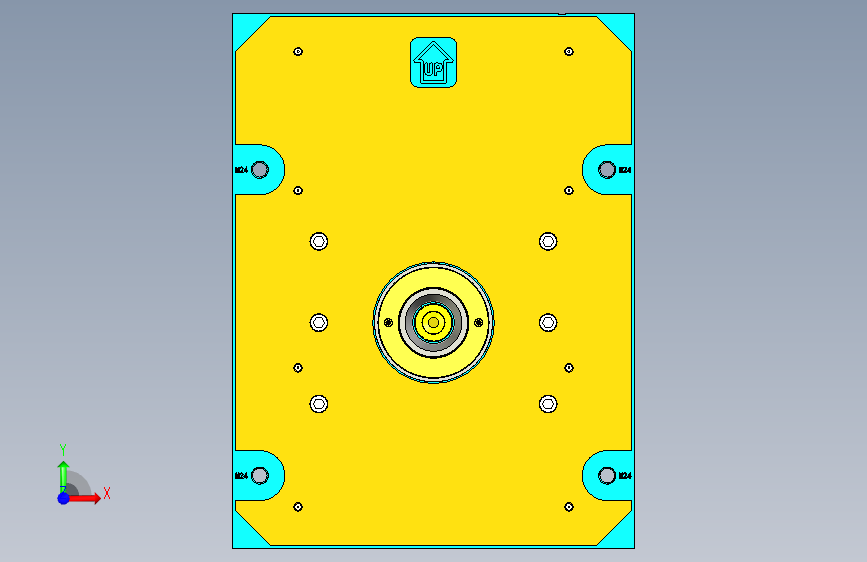

汽车副仪表板杯托本体。产品材质PC+ABS,缩水1.005,模具布局1出1,采用中心热流道点浇口进胶。产品外观为皮纹面,其形状对型腔的抱紧力较大,因此模架使用倒装结构,型腔放置在后模,型芯和顶出机构放置在前模,使用油缸顶出。产品周圈的卡扣使用斜顶抽芯。
