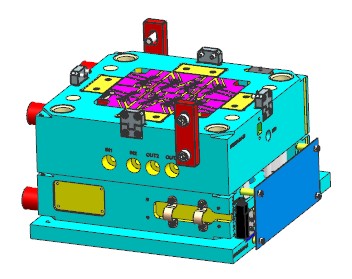

汽车线束支架注塑模具
(ID:888254)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1产品正面.jpg | 14.53K |
| 2 | 2.产品排位.jpg | 23.68K |
| 3 | 3前模针板.jpg | 50.68K |
| 4 | 4强脱.jpg | 31.70K |
| 5 | 5倒扣形状.jpg | 24.48K |
| 6 | 6前模.jpg | 22.64K |
| 7 | 7后模.jpg | 30.64K |
| 8 | _HRD225481-TOP.stp | 91.97M |
此图纸下载需要50金币
立即下载
模型信息
图纸ID:888254
图纸格式:stp
文件大小:9.7M
所需金币:50
上传时间:2024-01-13 21:12:42
是否可编辑:可修改,不包括参数
软件版本:STEP
标签
注塑模具
汽车
线束支架
强脱

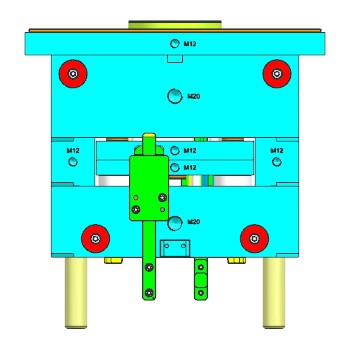

前模顶出
图纸简介

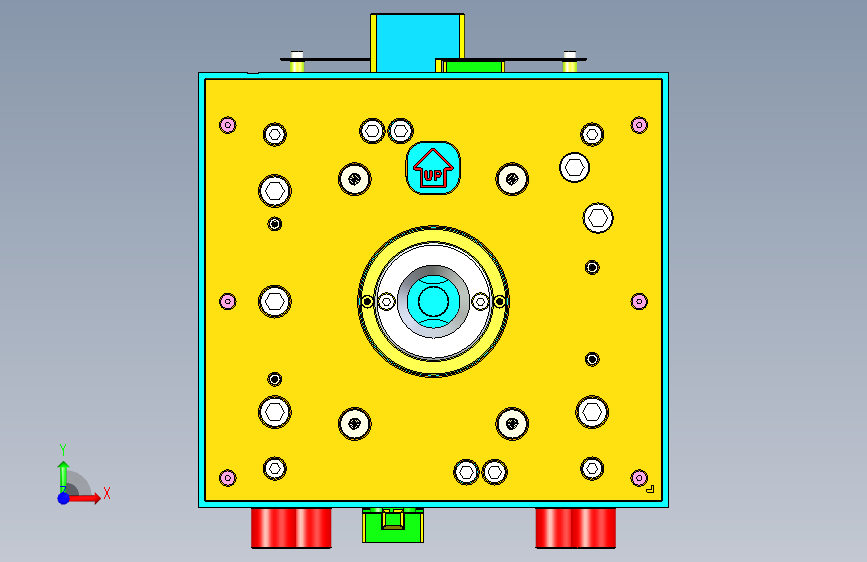

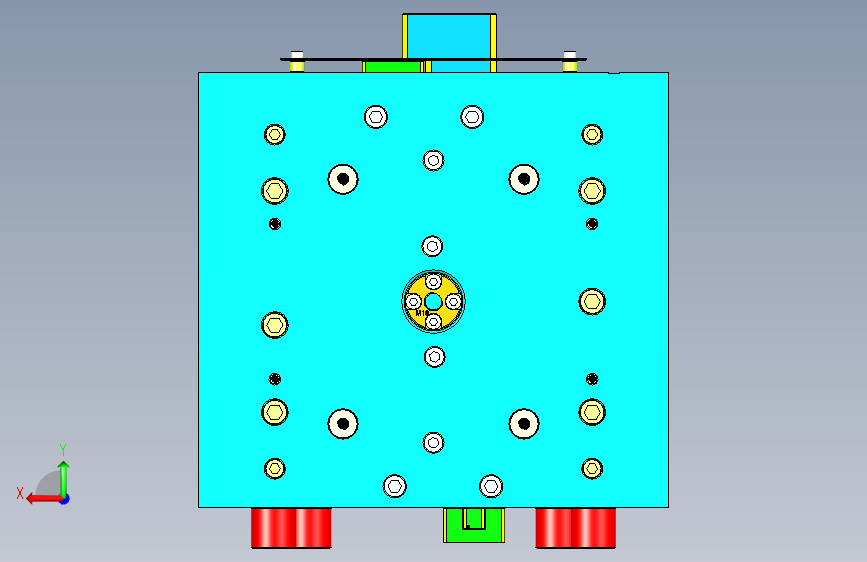

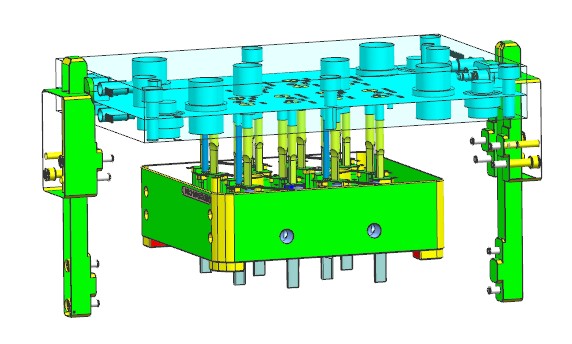

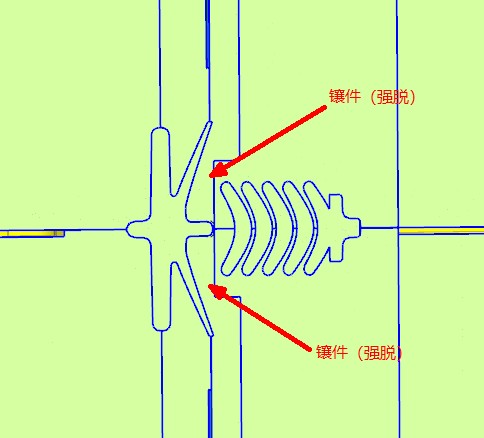

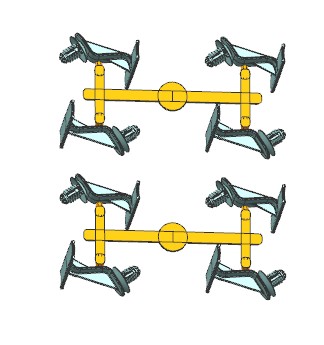

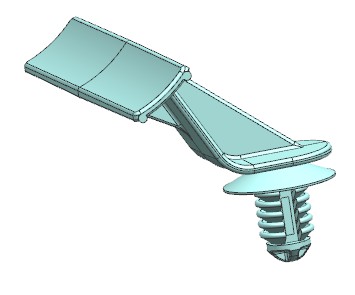

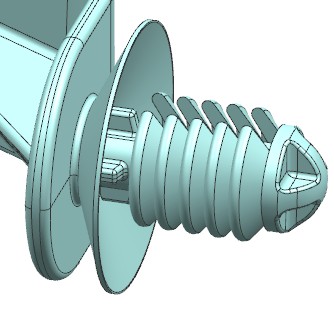

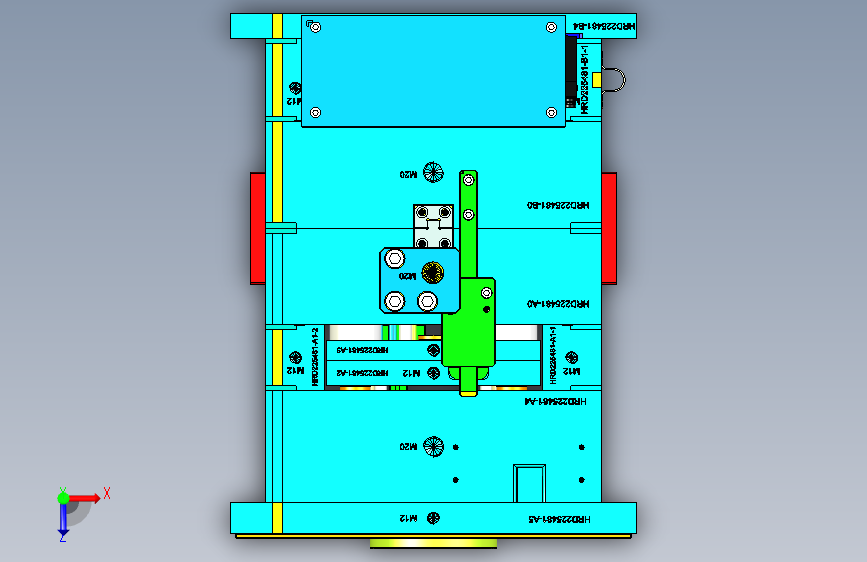

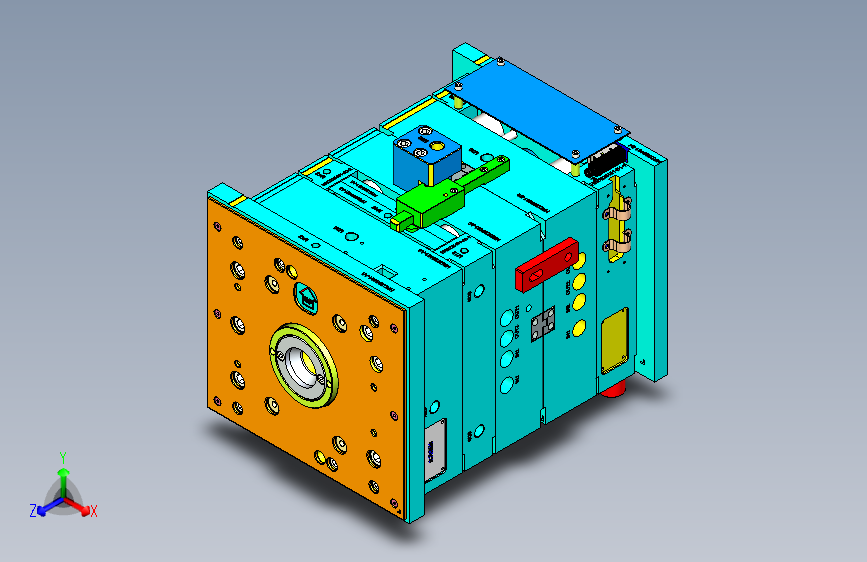

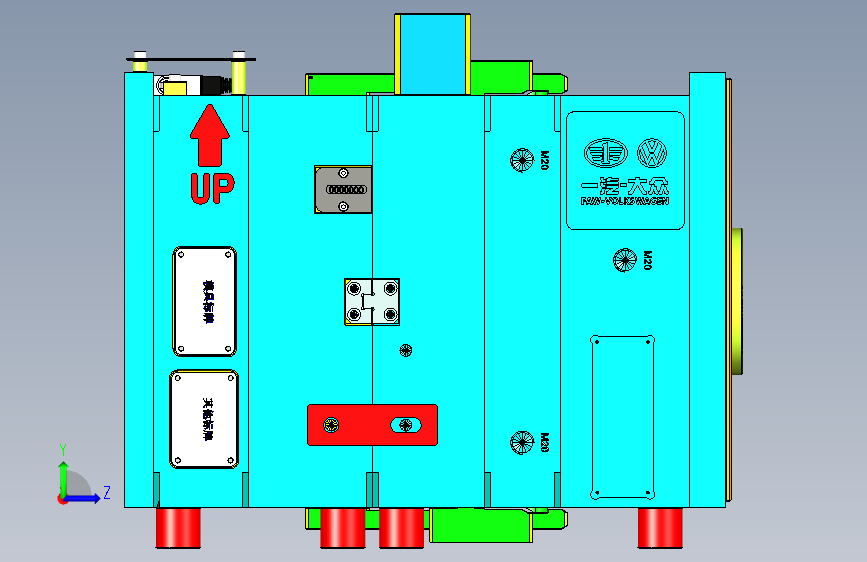

汽车线束支架注塑模具。产品造型特殊,倒扣无法用结构抽芯,只能使用强脱。将强脱胶位部分取做镶件方便加工。因模具前后模胶位相同,为防止产品粘前模,所以前模也设计有顶出机构,使用扣机利用开模动作带动针板同步运动。
