侧面齿条螺纹抽芯注塑模具（ID:877446）

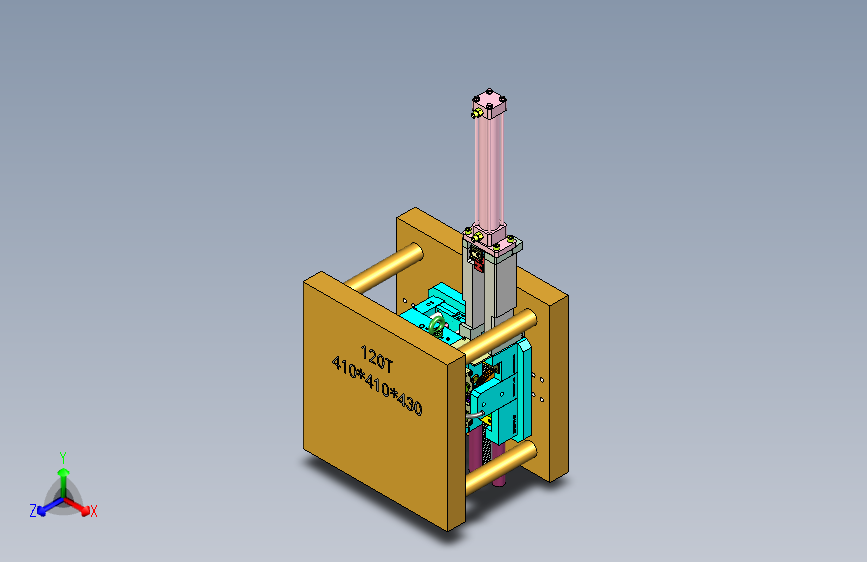

0.png)

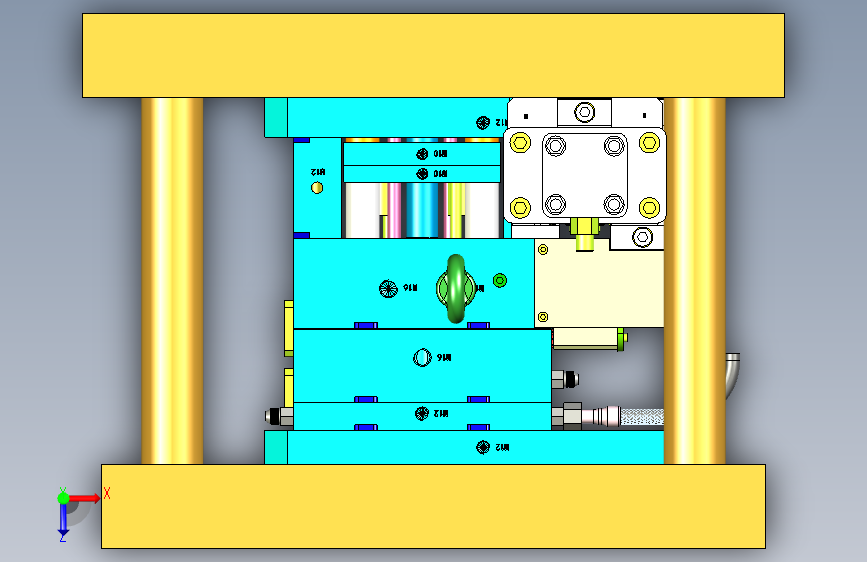

1.png)
2.png)
3.png)

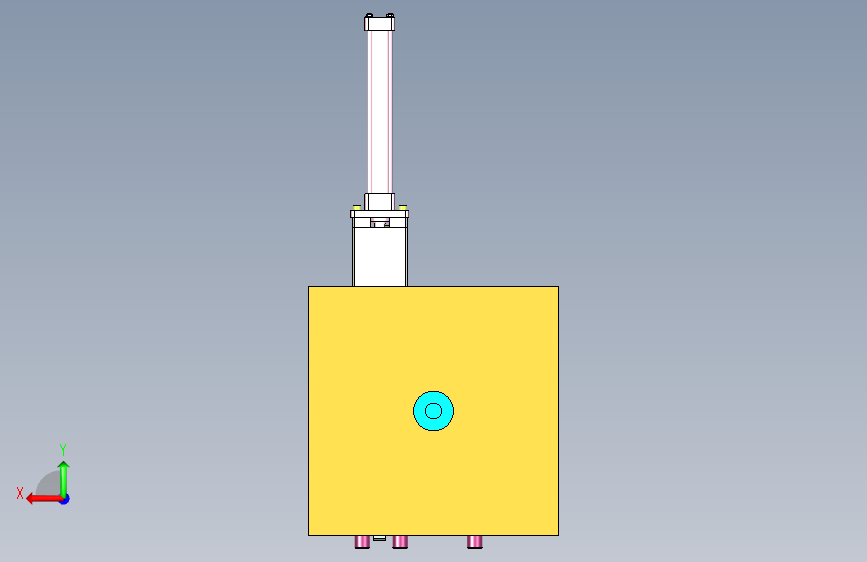

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1704116475594.rar | 4.78M |

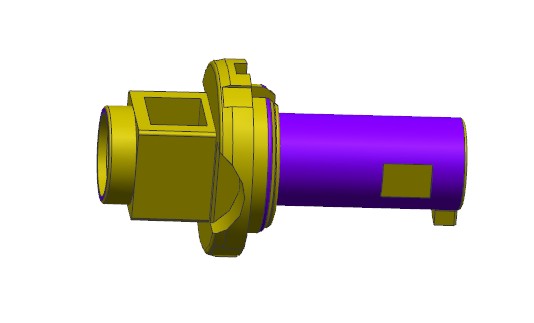

| 2 | 1.产品正面.jpg | 15.63K |

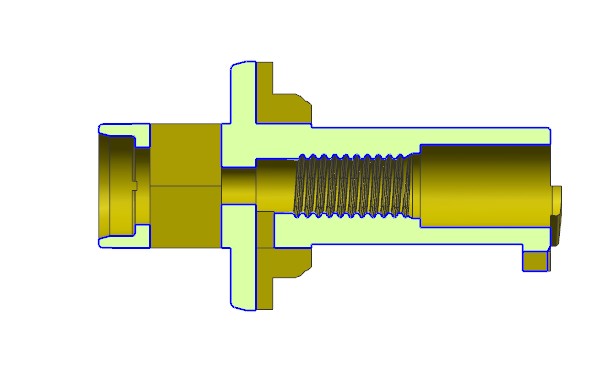

| 3 | 2.剖视图.jpg | 23.75K |

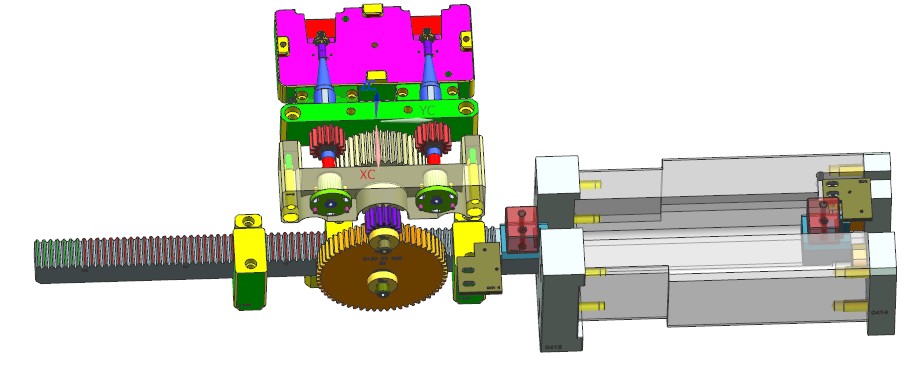

| 4 | 3.螺纹抽芯机构.jpg | 59.69K |

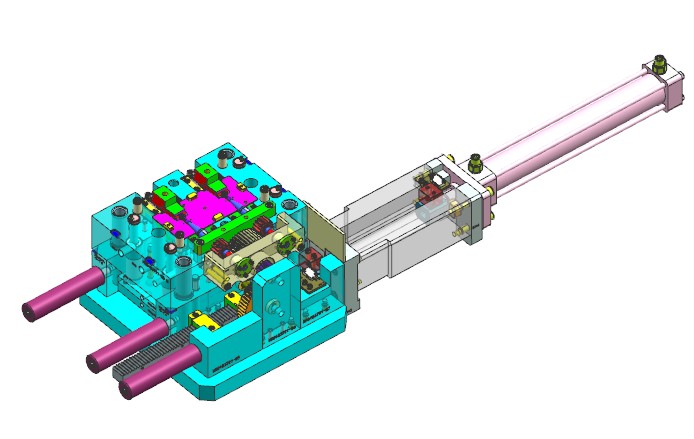

| 5 | 4.后模.jpg | 51.36K |

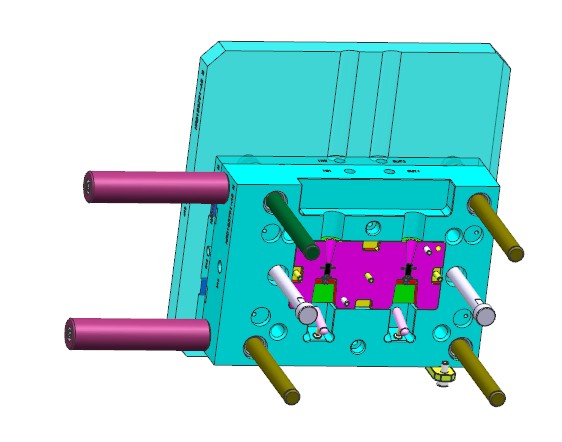

| 6 | 5.前模.jpg | 41.41K |

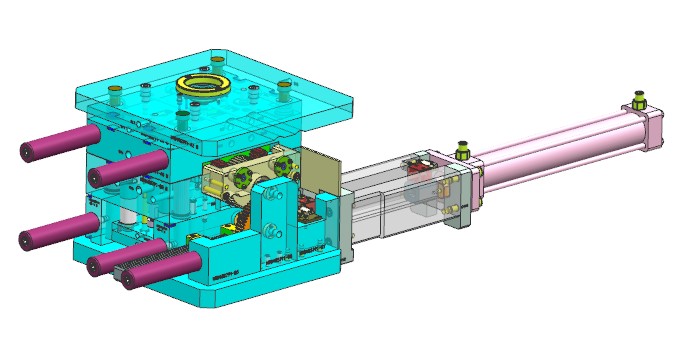

| 7 | 6.模具整体.jpg | 48.88K |
| 8 | _HRD183791-TOP.stp | 48.83M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：4.9M
所需金币：200
上传时间：2024-01-01 21:41:16
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
螺纹
侧面螺纹
齿条
齿轮
图纸简介

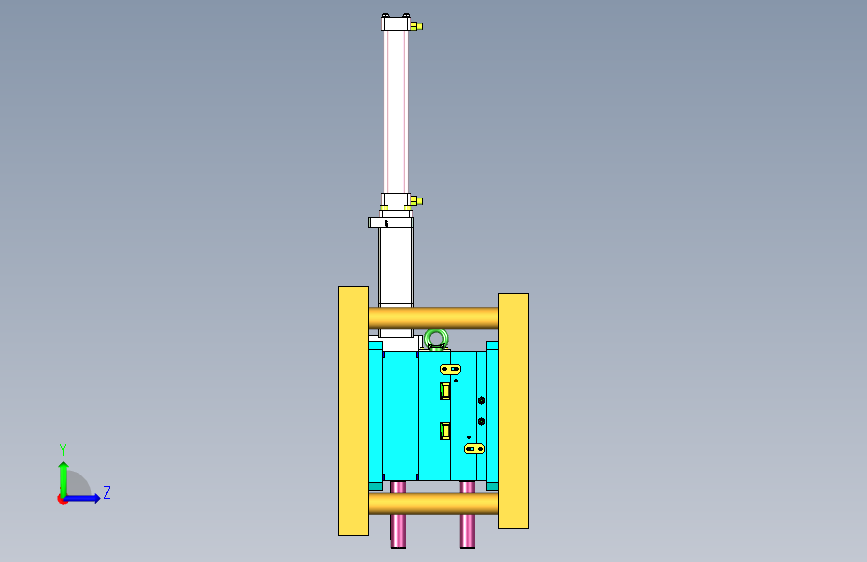

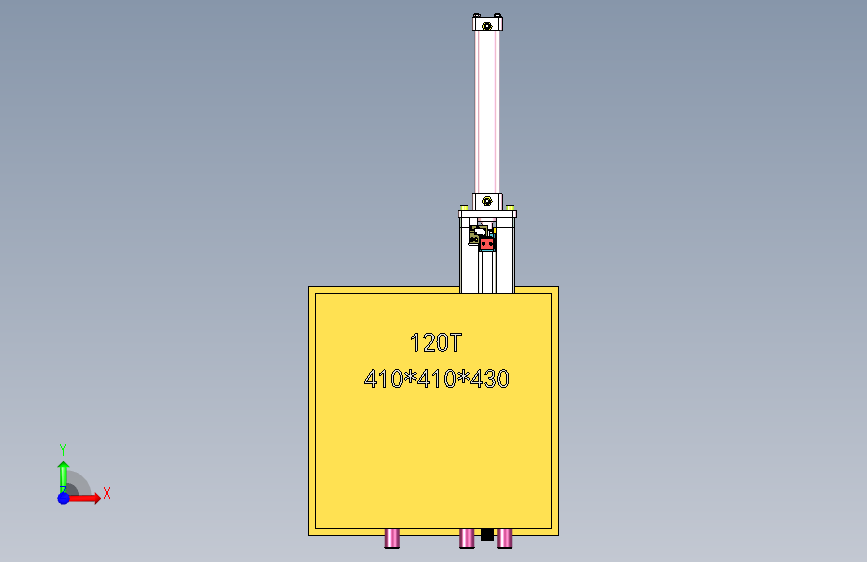

侧面齿条螺纹抽芯注塑模具，产品为某种螺母结构件，内部有M4X0.7螺纹11圈，在顶出产品前需将螺纹旋出。本例采用油缸作为动力源，优点是稳定，距离可控，缺点是外形较大。齿条带动齿轮通过4级转换，带动螺纹芯轴转动。芯轴后端车有相同螺距的螺纹，并与固定不动的螺纹套配合，芯轴转动时，在螺纹套的作用下向后移动脱离产品。
