分水法兰注塑模具（ID:884186）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17045518951970.rar | 11.74M |

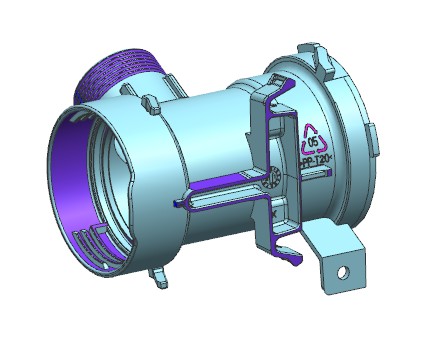

| 2 | 1.产品.jpg | 30.29K |
| 3 | 2.产品.jpg | 25.90K |

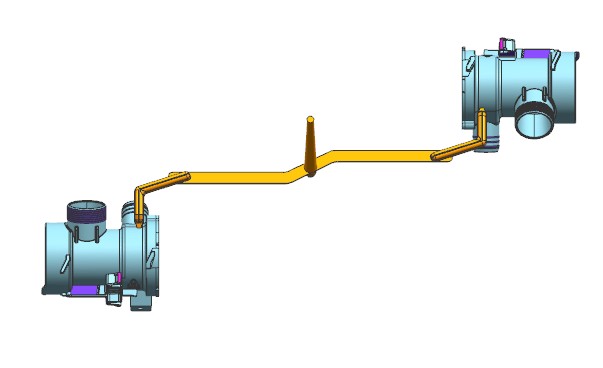

| 4 | 3.流道浇口.jpg | 19.23K |

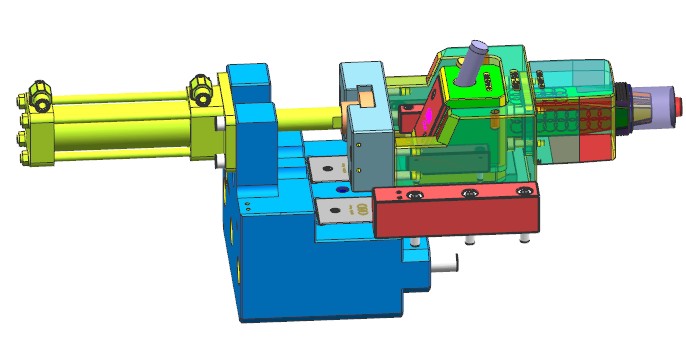

| 5 | 4.滑块中缩芯.jpg | 41.05K |

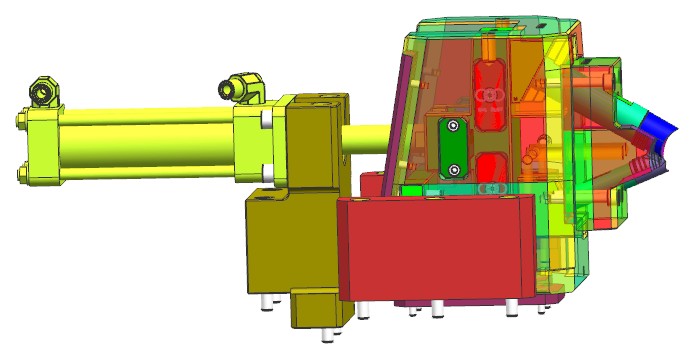

| 6 | 5.滑块内斜抽芯.jpg | 43.69K |

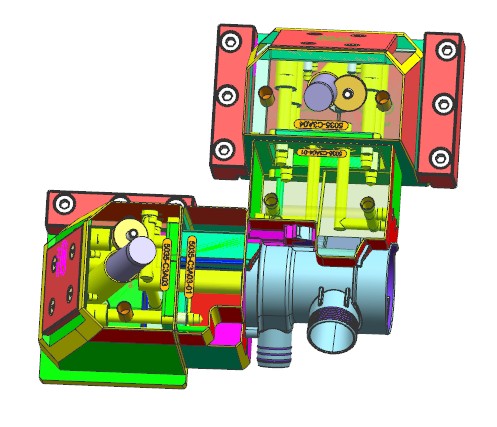

| 7 | 6.滑块.jpg | 56.85K |
| 8 | 7.后模.jpg | 97.94K |
| 9 | 8.前模.jpg | 54.95K |
| 10 | _HRD215035-TOP.stp | 109.98M |
此图纸下载需要300金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：12.02M
所需金币：300
上传时间：2024-01-06 22:38:17
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
管道
斜抽芯
滑块中滑块
油缸
图纸简介
分水法兰注塑模具。产品外形复杂，有5个方向的倒扣抽芯，因此产品的放置方向至关重要。经过多次的讨论验证，使用的本例的放置方向，模具尺寸最小结构最安全可靠。本例有两个特殊的模具结构，一是滑块中缩芯，脱螺纹倒扣（实用新型专利）。一是滑块中走两个方向的斜抽芯，脱管道倒扣（实用新型专利）。
