极冷极热汽车上盖板注塑模具（ID:884884）

交通运输 / 车辆工程 / 极冷极热汽车上盖板注塑模具

©原创

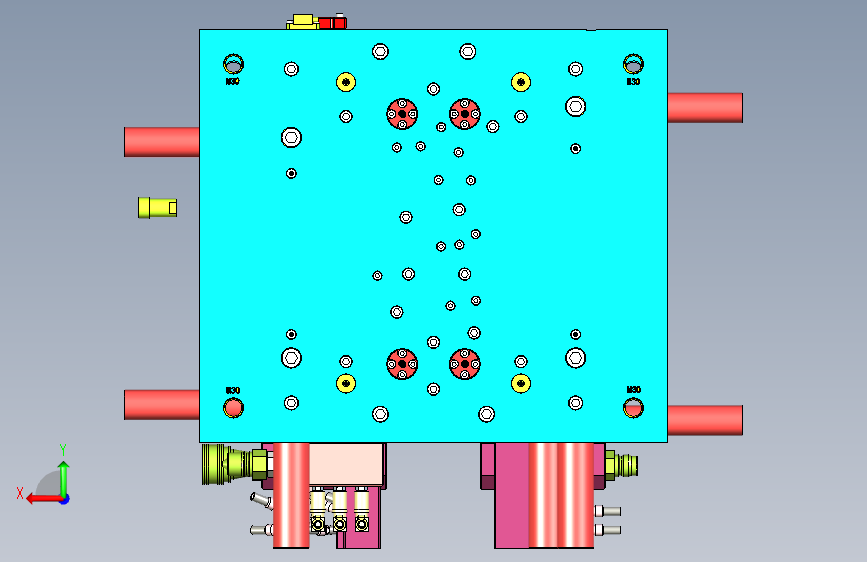

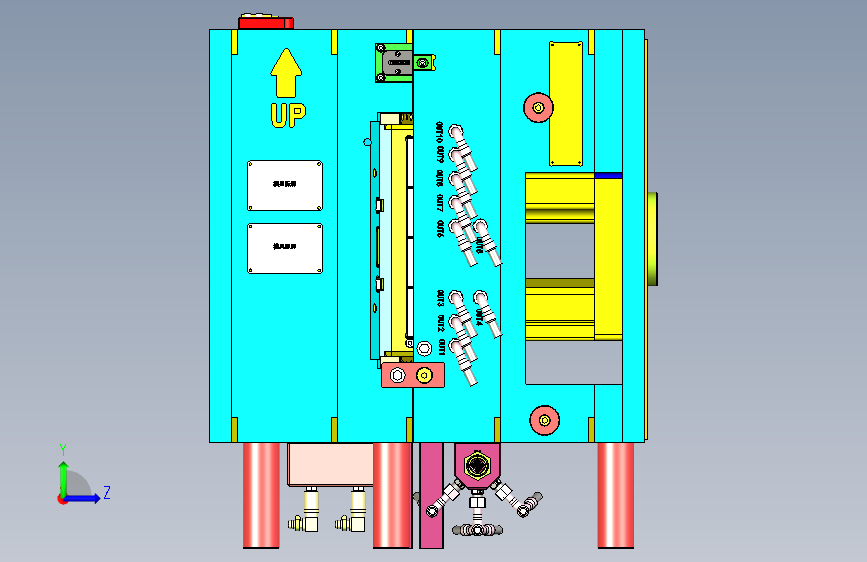

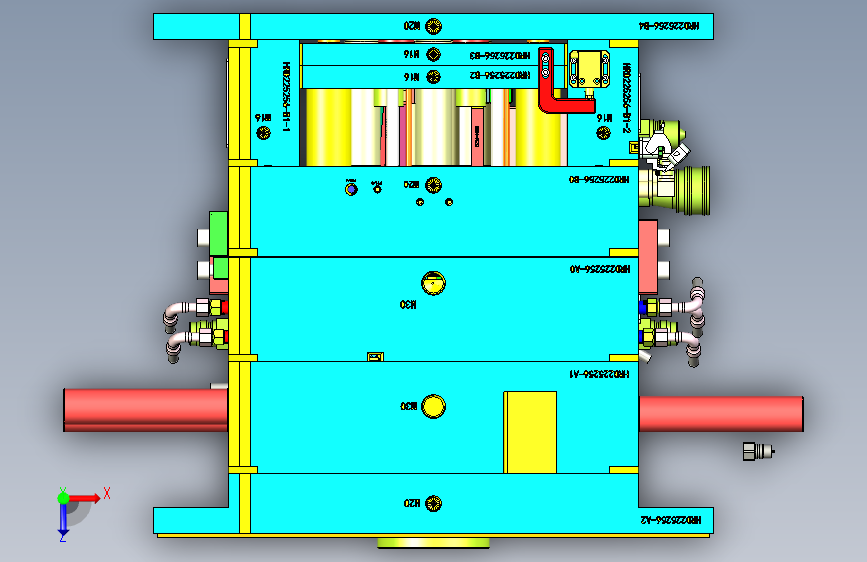

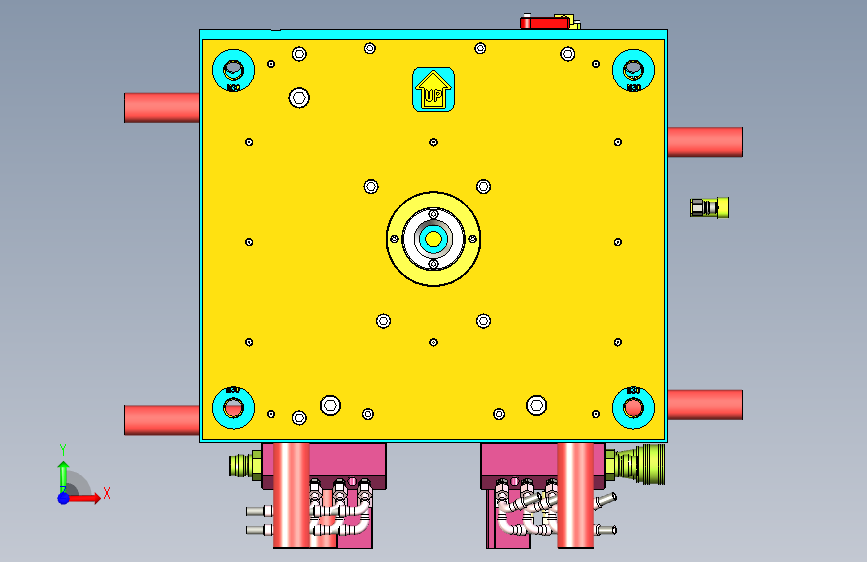

平面图

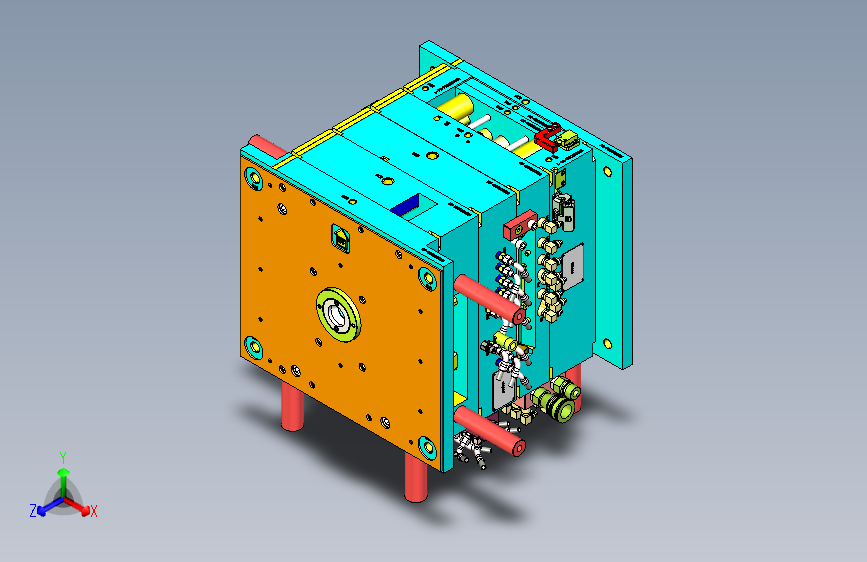

3D视图

文件列表

#	文件名称	文件大小
1	17046354619894.rar	26.76M

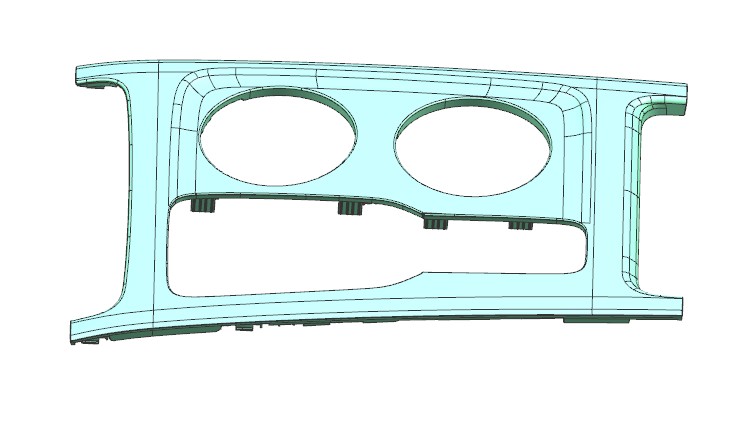

2	1.产品正面.jpg	43.93K

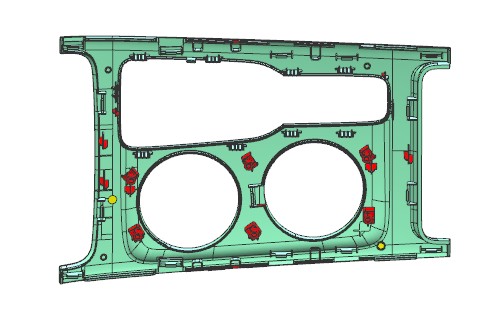

3	2.产品背面.jpg	33.55K

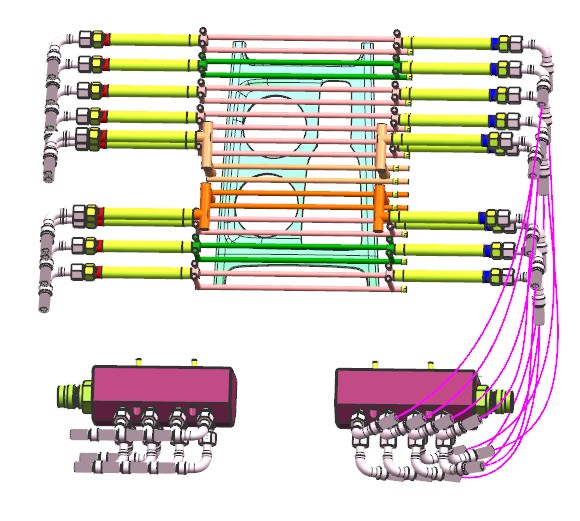

4	3.前模水路.jpg	88.99K

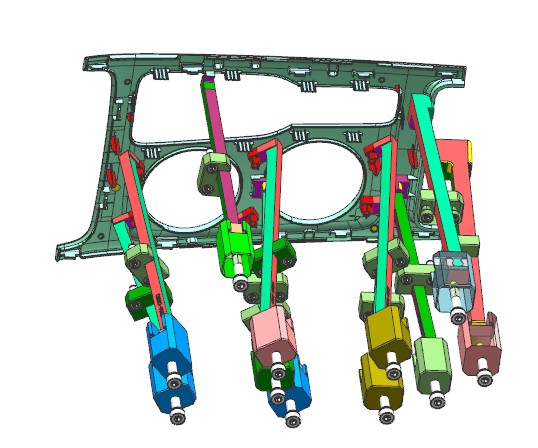

5	4.斜顶.jpg	61.52K
6	5.滑块.jpg	51.05K

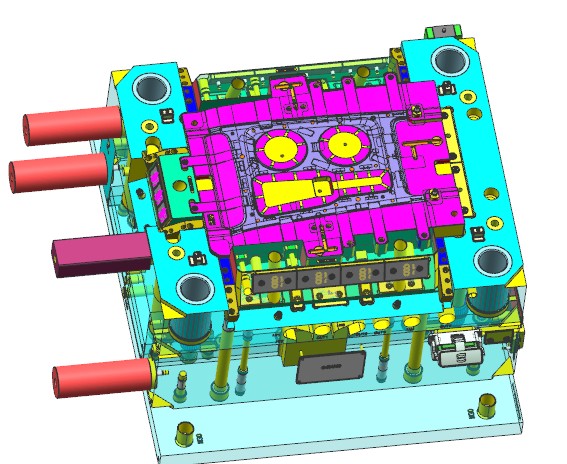

7	6.后模.jpg	93.70K

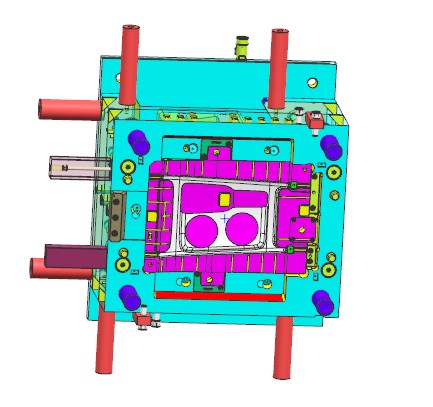

8	7.前模.jpg	42.63K

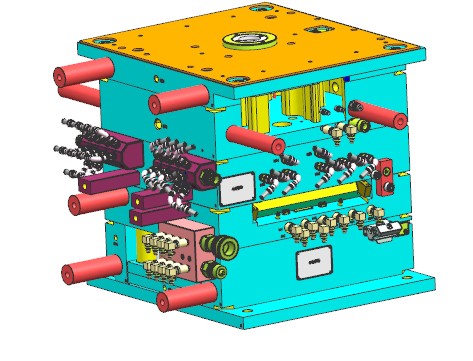

9	8.模具整体.jpg	55.01K
10	9.产品壁厚.jpg	24.02K
11	_HRD225256-TOP.stp	183.61M

此图纸下载需要200金币

立即下载

发布者

小波

创作: 125

粉丝: 2

加入时间：2023-08-10

私信

关注

模型信息

图纸格式：stp

文件大小：27.4M

所需金币：200

上传时间：2024-01-07 21:51:07

是否可编辑：可修改，不包括参数

版本：STEP

标签

注塑模具

极冷极热

蒸汽

高光

图纸简介

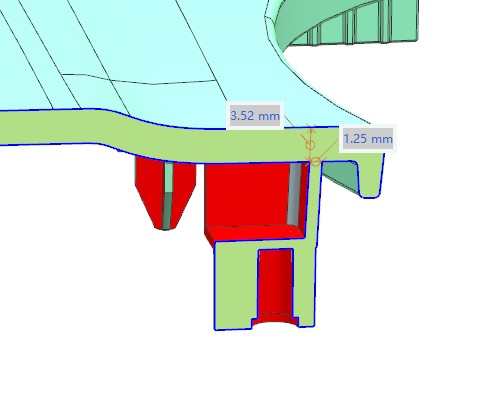

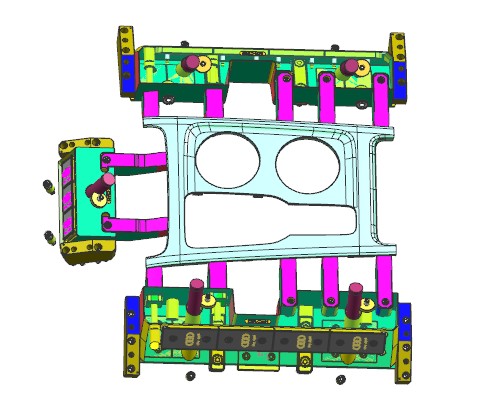

极冷极热汽车上盖板注塑模具。产品外观要求高光，因其有3个注射位置和多个开口，因此产品外观上会有多条熔接线。为实现高光要求，模具前模使用了极冷极热方案，即注射时模具通高温蒸汽提高模具温度改善熔胶排列状态，注射完成后通低温冷却水快速降低模具温度。为实现高光要求，产品壁厚也有相应要求，一般主壁厚3.5MM(最低3.0MM),骨位根部厚度最大1.2MM(1.0MM),如此才能防止产生表面缩痕。前模气道/水道有特殊的设计要求，请查看3D模型。模具还需要设计感温器掌控模具温度。
