洗碗机网格框注塑模具（ID:885591）

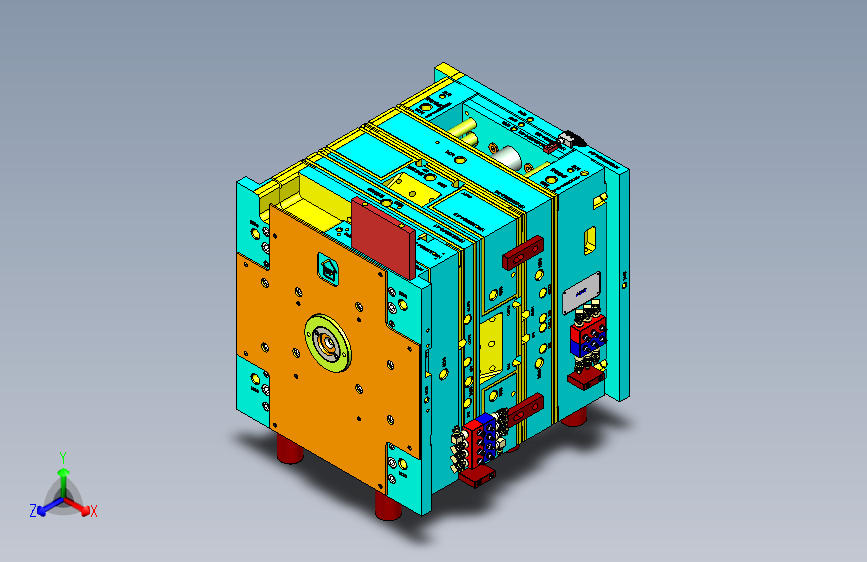

0.png)

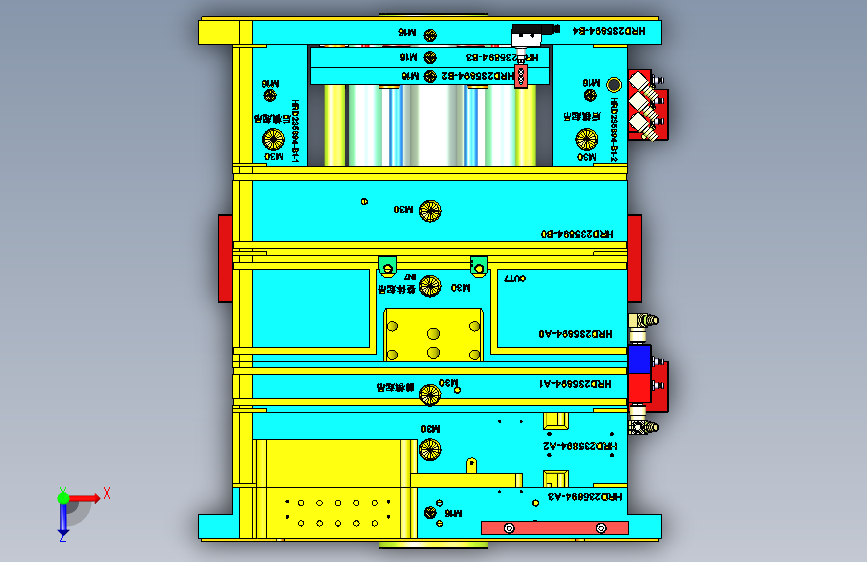

1.png)

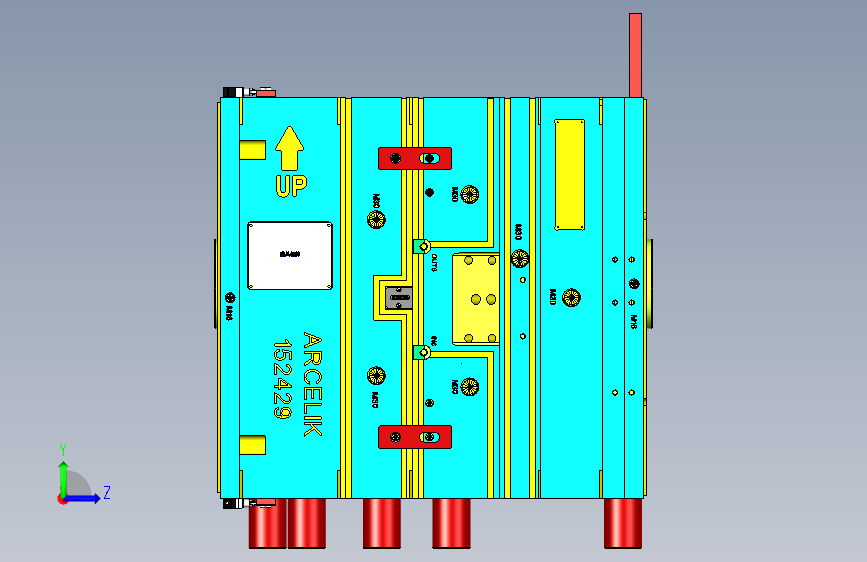

2.png)

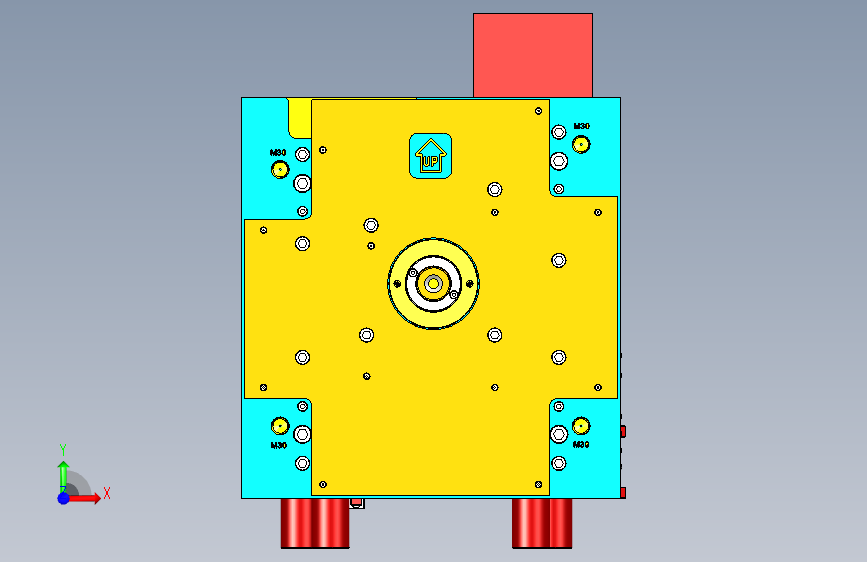

3.png)

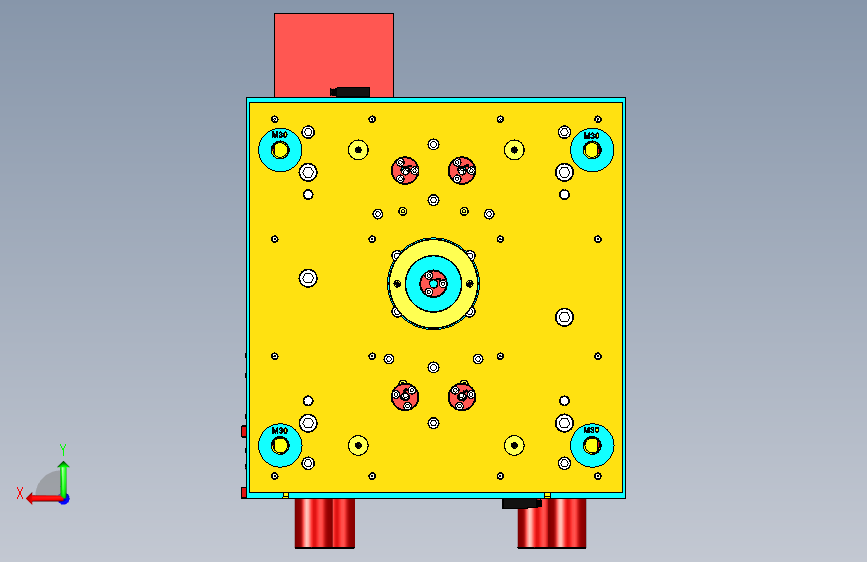

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17048084511934.zip | 49.71M |

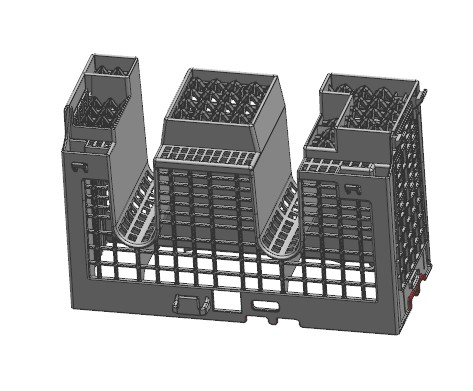

| 2 | 1.产品正面.jpg | 41.96K |

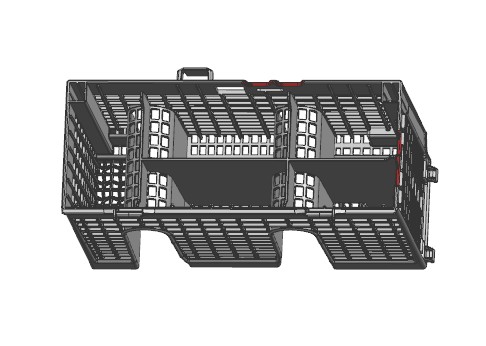

| 3 | 2.产品表面.jpg | 34.35K |
| 4 | 3.前模弹块.jpg | 74.26K |

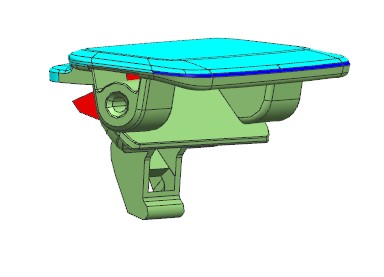

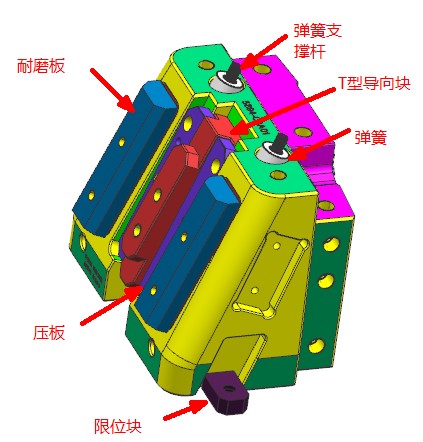

| 5 | 4.弹块结构.jpg | 48.15K |

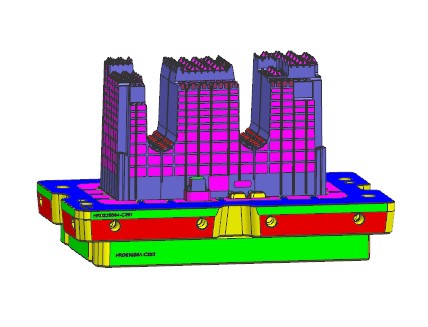

| 6 | 5.型芯和推板.jpg | 30.31K |

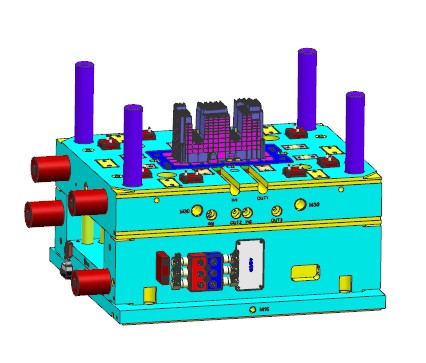

| 7 | 6.后模.jpg | 39.55K |

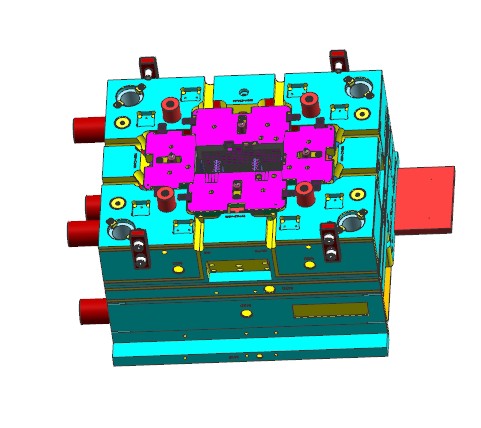

| 8 | 7.前模.jpg | 46.25K |

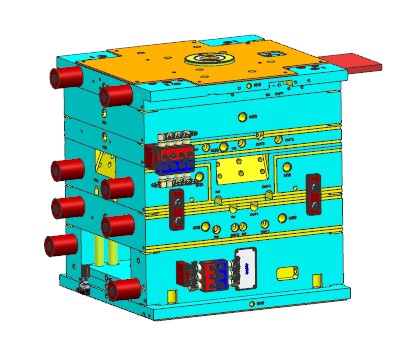

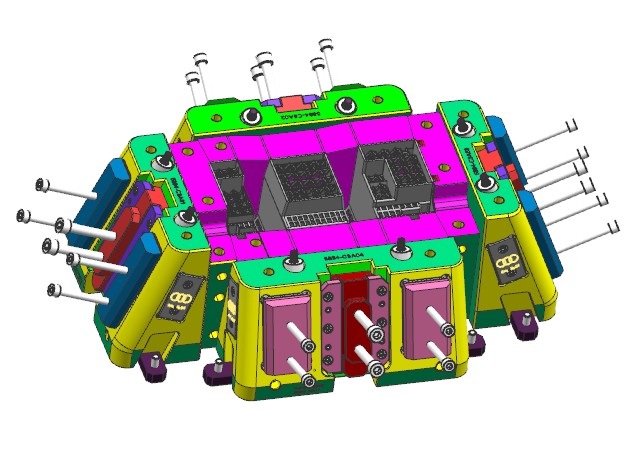

| 9 | 8.模具整体.jpg | 45.05K |

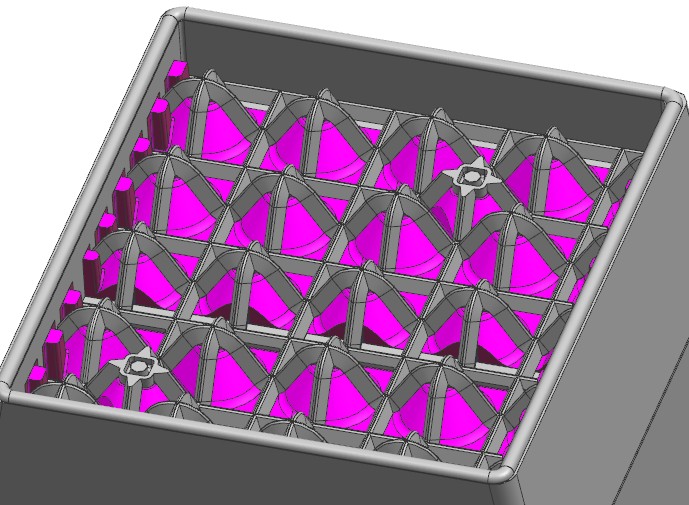

| 10 | 9.产品分型.jpg | 104.21K |
| 11 | _HRD235894-TOP.stp | 261.00M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：50.9M
所需金币：100
上传时间：2024-01-09 21:54:22
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
洗碗机
框
前模弹块
图纸简介
洗碗机网格框注塑模具。产品四面倒扣需要抽芯结构，为给后模推板留下空间，使用前模弹块结构。弹块使用弹簧作为动力，底部有拉钩辅助。中间有T形块做导向。为方便加工，滑块上的T槽拆分成压板。弹块两侧设计有限位块。框底的形状为一个个圆弧凸起，为方便进胶，凸起顶部削成平面。
