多功能救灾机器人总体结构及液压系统设计
（ID:941137）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | （说明书）多功能救灾机器人总体结构及液压系统设计.doc | 829.54K |
| 2 | JZ-JQR-00多功能救灾机器人.DWG | 2.67M |
| 3 | JZ-JQR-00多功能救灾机器人液压系统原理图.dwg | 217.03K |

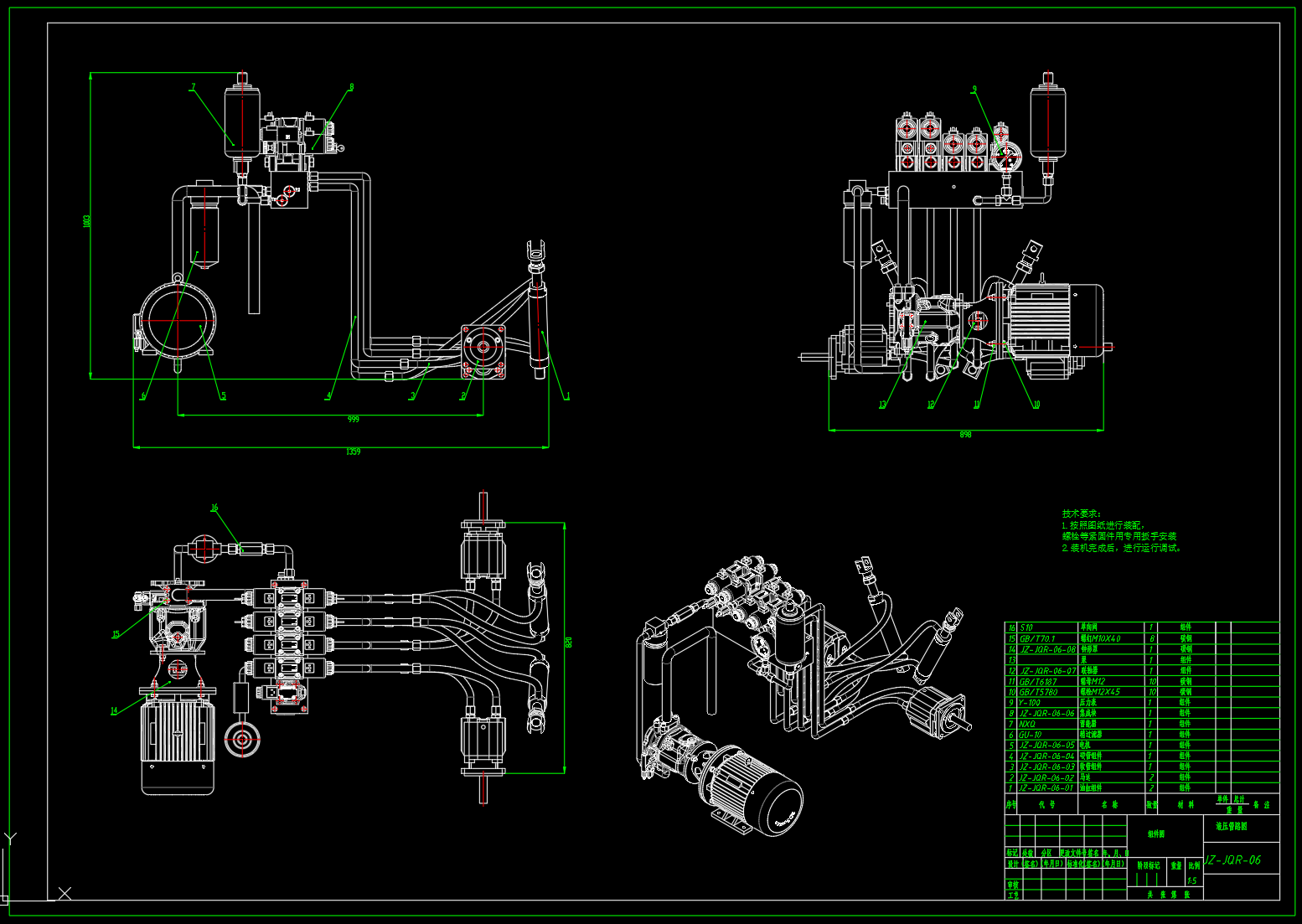

| 4 | JZ-JQR-06液压管路图.DWG | 2.23M |
| 5 | JZ-JQR-00多功能救灾机器人.SLDASM | 11.30M |
| 6 | JZ-JQR-00多功能救灾机器人.SLDDRW | 1.76M |
| 7 | JZ-JQR-01-01基座.SLDPRT | 256.83K |
| 8 | JZ-JQR-01-03张紧支撑梁1.SLDPRT | 111.65K |
| 9 | JZ-JQR-01-04回转套2.SLDPRT | 94.34K |
| 10 | JZ-JQR-01-05张紧支撑梁2.SLDPRT | 105.06K |
| 11 | JZ-JQR-01-06油缸支撑座2.SLDPRT | 109.85K |
| 12 | JZ-JQR-01基座组件.SLDASM | 212.15K |
| 13 | JZ-JQR-01-02-01支撑架焊合梁1.SLDPRT | 89.67K |
| 14 | JZ-JQR-01-02-02支撑架焊合梁2.SLDPRT | 97.94K |
| 15 | JZ-JQR-01-02-03支撑架焊合梁3.SLDPRT | 104.70K |
| 16 | JZ-JQR-01-02-04支撑架固定板1.SLDPRT | 86.12K |
| 17 | JZ-JQR-01-02-05回转套1.SLDPRT | 95.02K |
| 18 | JZ-JQR-01-02-06支撑架焊合梁4.SLDPRT | 90.22K |
| 19 | JZ-JQR-01-02-07支撑架焊合梁5.SLDPRT | 89.47K |
| 20 | JZ-JQR-01-02行走履带支撑架焊合.SLDASM | 130.27K |
| 21 | 镜向JZ-JQR-01-02-01支撑架焊合梁1.SLDPRT | 79.90K |
| 22 | 镜向JZ-JQR-01-02-02支撑架焊合梁2.SLDPRT | 84.54K |
| 23 | 镜向JZ-JQR-01-02-03支撑架焊合梁3.SLDPRT | 84.61K |
| 24 | 镜向JZ-JQR-01-02-04支撑架固定板1.SLDPRT | 74.72K |
| 25 | 镜向JZ-JQR-01-02-05回转套1.SLDPRT | 27.50K |
| 26 | 镜向JZ-JQR-01-02-07支撑架焊合梁5.SLDPRT | 77.27K |
| 27 | 镜向JZ-JQR-01-02行走履带支撑架焊合.SLDASM | 117.55K |
| 28 | JZ-JQR-02-01-02支重轮.SLDPRT | 209.47K |
| 29 | JZ-JQR-02-01-03支重轮支架.SLDPRT | 111.56K |
| 30 | JZ-JQR-02-01-04支重轮辅支架.SLDPRT | 118.40K |
| 31 | JZ-JQR-02-01-05轴1.SLDPRT | 130.77K |
| 32 | JZ-JQR-02-01-06垫片1.SLDPRT | 73.63K |
| 33 | JZ-JQR-02-01-07轴2.SLDPRT | 116.67K |
| 34 | JZ-JQR-02-01-08垫片2.SLDPRT | 71.62K |
| 35 | JZ-JQR-02-01履带组件.SLDASM | 779.96K |
| 36 | JZ-JQR-02-02-01轴3.SLDPRT | 119.38K |
| 37 | JZ-JQR-02-02-02隔套1.SLDPRT | 115.32K |
| 38 | JZ-JQR-02-02履带组件2.SLDASM | 733.59K |
| 39 | JZ-JQR-02-03驱动轮.SLDPRT | 528.97K |
| 40 | JZ-JQR-02-04主动轮支架.SLDPRT | 134.15K |
| 41 | JZ-JQR-02-05履带.SLDPRT | 752.11K |
| 42 | JZ-JQR-02-06驱动轮法兰.SLDPRT | 127.62K |
| 43 | JZ-JQR-02-07花键轴1.SLDPRT | 145.80K |
| 44 | JZ-JQR-02-08大圆柱齿轮50×4.SLDPRT | 529.63K |
| 45 | JZ-JQR-02-09小圆柱齿轮25×4.SLDPRT | 349.22K |
| 46 | JZ-JQR-03支架组件.SLDASM | 173.47K |
| 47 | JZ-JQR-03-01-01梁1.SLDPRT | 83.12K |
| 48 | JZ-JQR-03-01-02梁2.SLDPRT | 82.49K |
| 49 | JZ-JQR-03-01-02梁3.SLDPRT | 96.94K |
| 50 | JZ-JQR-03-01-04梁4.SLDPRT | 82.81K |
| 51 | JZ-JQR-03-01-05梁5.SLDPRT | 82.20K |
| 52 | JZ-JQR-03-01机架焊合.SLDPRT.SLDASM | 126.57K |
| 53 | JZ-JQR-03-02-01梁1.SLDPRT | 74.67K |
| 54 | JZ-JQR-03-02-02梁2.SLDPRT | 73.25K |
| 55 | JZ-JQR-03-02-03销1.SLDPRT | 94.13K |
| 56 | JZ-JQR-03-02-04梁3.SLDPRT | 80.90K |
| 57 | JZ-JQR-03-02-05梁4.SLDPRT | 73.17K |
| 58 | JZ-JQR-03-02-06梁5.SLDPRT | 82.31K |
| 59 | JZ-JQR-03-02-07梁6.SLDPRT | 74.44K |
| 60 | JZ-JQR-03-02-08板1.SLDPRT | 56.96K |
| 61 | JZ-JQR-03-02-09油缸回转支座1.SLDPRT | 75.96K |
| 62 | JZ-JQR-03-02-10板2.SLDPRT | 58.65K |
| 63 | JZ-JQR-03-02-11板3.SLDPRT | 59.55K |
| 64 | JZ-JQR-03-02-12板4.SLDPRT | 51.60K |
| 65 | JZ-JQR-03-02-13板5.SLDPRT | 51.17K |
| 66 | JZ-JQR-03-02货架组件.SLDASM | 155.12K |
| 67 | CC-22三通接头J.SLDPRT | 217.67K |
| 68 | GB／T18615-2002焊接接头M22-J.SLDPRT | 168.81K |
| 69 | GU-H10精过滤器-J.SLDPRT | 153.14K |
| 70 | JZ-JQR-04-01油箱.SLDPRT | 110.02K |
| 71 | JZ-JQR-04-02电机支座.SLDPRT | 128.45K |
| 72 | JZ-JQR-04-03电机.SLDPRT | 985.16K |
| 73 | JZ-JQR-04-04钟形罩.SLDPRT | 240.24K |
| 74 | JZ-JQR-04-05柱塞泵.SLDPRT | 4.99M |
| 75 | JZ-JQR-04-06联轴器.SLDPRT | 760.09K |
| 76 | JZ-JQR-04-07出油管法兰盘.SLDPRT | 130.79K |
| 77 | JZ-JQR-04-08吸油管法兰盘.SLDPRT | 145.43K |
| 78 | JZ-JQR-04-09硬管1.SLDPRT | 84.07K |
| 79 | JZ-JQR-04-10阀块垫板.SLDPRT | 87.57K |
| 80 | JZ-JQR-04-11硬管2.SLDPRT | 93.20K |
| 81 | JZ-JQR-04-12硬管3.SLDPRT | 88.26K |
| 82 | JZ-JQR-04-13硬管4.SLDPRT | 69.97K |
| 83 | JZ-JQR-04-14硬管5.SLDPRT | 72.26K |
| 84 | JZ-JQR-04-15硬管6.SLDPRT | 72.11K |
| 85 | JZ-JQR-04-16硬管7.SLDPRT | 70.77K |
| 86 | JZ-JQR-04-17软管1.SLDPRT | 187.66K |
| 87 | JZ-JQR-04-18软管2.SLDPRT | 176.27K |
| 88 | JZ-JQR-04-19软管3.SLDPRT | 200.00K |
| 89 | JZ-JQR-04-20软管4.SLDPRT | 199.74K |
| 90 | JZ-JQR-04-21软管5.SLDPRT | 141.77K |
| 91 | JZ-JQR-04-22软管6.SLDPRT | 134.33K |
| 92 | JZ-JQR-04-23软管7.SLDPRT | 139.85K |
| 93 | JZ-JQR-04-24软管8.SLDPRT | 157.65K |
| 94 | JZ-JQR-04液压组件.SLDASM | 8.51M |
| 95 | JZ-JQR-04液压组件.SLDDRW | 1.39M |
| 96 | QUQ型液压空气滤清器J.SLDPRT | 1.74M |
| 97 | S10单向阀J.SLDPRT | 114.05K |
| 98 | Y-100压力表-J.SLDPRT | 1.27M |
| 99 | 国标囊式蓄能器螺纹连接NXQJ.SLDPRT | 152.50K |
| 100 | JZ-JQR油缸万向节.SLDPRT | 146.42K |
| 101 | JZ-JQR油缸组件.SLDASM | 147.40K |
| 102 | JZ-JQR缸体.SLDPRT | 189.56K |
| 103 | JZ-JQR缸杆.SLDPRT | 131.96K |
| 104 | 1CM-18-22WD-03J.SLDPRT | 192.44K |
| 105 | 1DM-22-27WD公制螺纹胶垫密封柱端J.SLDPRT | 219.96K |
| 106 | 4MN-27WD胶垫内六角堵头永华J.SLDPRT | 205.62K |
| 107 | 4WE10YJ.SLDPRT | 1.54M |
| 108 | DBW10B1先导式溢流阀J.SLDPRT | 2.21M |
| 109 | JZ-JQR阀块.SLDPRT | 612.17K |
| 110 | JZ-JQR集成阀块装配体.SLDASM | 3.32M |
| 111 | Z2FS10叠加式双向节流阀J.SLDPRT | 1.30M |
| 112 | Z2S10叠加式双向液压锁J.SLDPRT | 1.17M |
| 113 | JZ-JQR-05搜救器组件.SLDPRT | 4.01M |
| 114 | GB893．1-86孔用弹性挡圈A型52-12J.SLDPRT | 93.24K |
| 115 | GB／T1096-1979普通平键A型8×30-12J.SLDPRT | 117.85K |
| 116 | GB／T276-94深沟球轴承-6304-2RZ-12J.SLDPRT | 449.24K |
| 117 | GB／T276-94深沟球轴承6007-2RZ-12J.SLDPRT | 570.82K |
| 118 | GB／T276-94深沟球轴承6008-2RZ-12J.SLDPRT | 555.10K |
| 119 | GB／T276-94深沟球轴承6009-2RZ-12J.SLDPRT | 596.38K |
| 120 | GB／T276-94深沟球轴承6205-2RZ-12J.SLDPRT | 535.19K |
| 121 | GB／T276-94深沟球轴承6207-2RZ-12J.SLDPRT | 501.04K |
| 122 | GB／T301-1995推力球轴承51204-12J.SLDPRT | 206.71K |
| 123 | GB／T41-20001型六角螺母C级M6-12J.SLDPRT | 107.74K |
| 124 | GB／T5780-2000六角头螺栓C级M10×35-12J.SLDPRT | 155.05K |
| 125 | GB／T5780-2000六角头螺栓C级M12×45J.SLDPRT | 168.54K |
| 126 | GB／T5780-2000六角头螺栓C级M16×150-12J.SLDPRT | 155.63K |
| 127 | GB／T5780-2000六角头螺栓C级M16×60-12J.SLDPRT | 159.34K |
| 128 | GB／T5780-2000六角头螺栓C级M6×40-12J.SLDPRT | 149.62K |
| 129 | GB／T5781-2000六角头螺栓全螺纹C级M12×50J.SLDPRT | 141.95K |
| 130 | GB／T5781-2000六角头螺栓全螺纹C级M8×20-12J.SLDPRT | 156.88K |
| 131 | GB／T5781-2000六角头螺栓全螺纹C级M8×30-12J.SLDPRT | 155.31K |
| 132 | GB／T6183．2-2000非金属嵌件六角法兰面锁紧螺母M16-12J.SLDPRT | 156.00K |
| 133 | GB／T6187-2000全金属六角法兰面锁紧螺母M12J.SLDPRT | 151.57K |
| 134 | GB／T6187-2000全金属六角法兰面锁紧螺母M8-12J.SLDPRT | 131.93K |
| 135 | GB／T70．1-2000内六角圆柱头螺钉M10×40J.SLDPRT | 126.70K |
| 136 | GB／T70．1-2000内六角圆柱头螺钉M14×40J.SLDPRT | 129.62K |
| 137 | GB／T70．1-2000内六角圆柱头螺钉M6×140J.SLDPRT | 98.35K |
| 138 | GB／T70．1-2000内六角圆柱头螺钉M6×20-12J.SLDPRT | 118.27K |
| 139 | GB／T70．1-2000内六角圆柱头螺钉M6×90J.SLDPRT | 106.97K |
| 140 | GB／T70．1-2000内六角圆柱头螺钉M8×110-12J.SLDPRT | 114.87K |
| 141 | GB／T70．1-2000内六角圆柱头螺钉M8×25-12J.SLDPRT | 118.79K |
| 142 | GB／T70．1-2000内六角圆柱头螺钉M8×40-12J.SLDPRT | 122.00K |
| 143 | GB／T70．1-2000内六角圆柱头螺钉M8×45-12J.SLDPRT | 112.75K |
| 144 | JZ电控箱0.SLDPRT | 209.26K |
| 145 | JZ销1.SLDPRT | 77.41K |
| 146 | JZ销2.SLDPRT | 81.58K |
| 147 | JZ马达.SLDPRT | 341.08K |
| 148 | 1.png | 204.70K |
| 149 | 2.png | 148.45K |
| 150 | 3.png | 91.02K |
| 151 | Drawing1.bak | 1.32M |
| 152 | Drawing1.dwg | 1.30M |
| 153 | Drawing2.bak | 269.63K |
| 154 | Drawing2.dwg | 255.02K |
| 155 | Drawing3.dwg | 82.44K |
| 156 | JZ-JQR-00多功能救灾机器人-受力分析.bak | 583.82K |
| 157 | JZ-JQR-00多功能救灾机器人-受力分析.DWG | 238.09K |
| 158 | JZ-JQR-00多功能救灾机器人.bak | 1.77M |
| 159 | JZ-JQR-00多功能救灾机器人.DWG | 1.31M |
| 160 | JZ-JQR-00多功能救灾机器人.SLDDRW | 648.98K |
| 161 | JZ-JQR-00多功能救灾机器人11.SLDDRW | 287.27K |
| 162 | 企业微信截图_20240201224752.png | 284.66K |
| 163 | 企业微信截图_20240201224830.png | 308.35K |
| 164 | 企业微信截图_20240201224840.png | 122.76K |
| 165 | 企业微信截图_20240201224851.png | 134.01K |
| 166 | 企业微信截图_20240201224903.png | 118.68K |
| 167 | 企业微信截图_20240201224930.png | 387.44K |
| 168 | 企业微信截图_20240201224947.png | 145.99K |
| 169 | 企业微信截图_20240201225001.png | 289.99K |
此图纸下载需要1500金币
立即下载
发布者
模型信息
图纸ID：941137
图纸格式：dwg,sldasm,slddrw,sldprt
文件大小：80.76M
所需金币：1500
上传时间：2024-02-03 17:21:01
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
多功能救灾机器人总体结构及液压系统设计
图纸简介

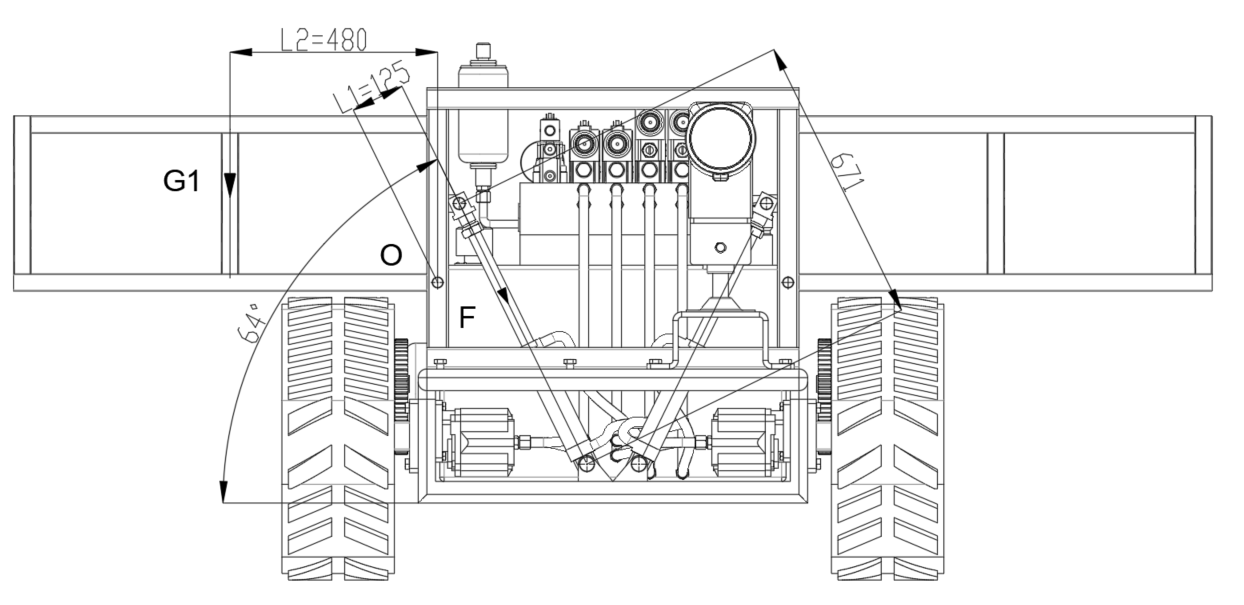

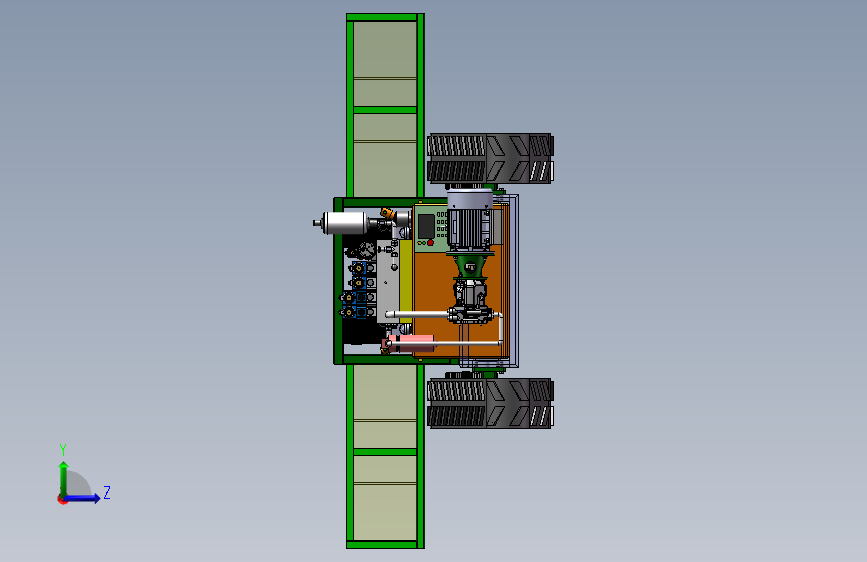

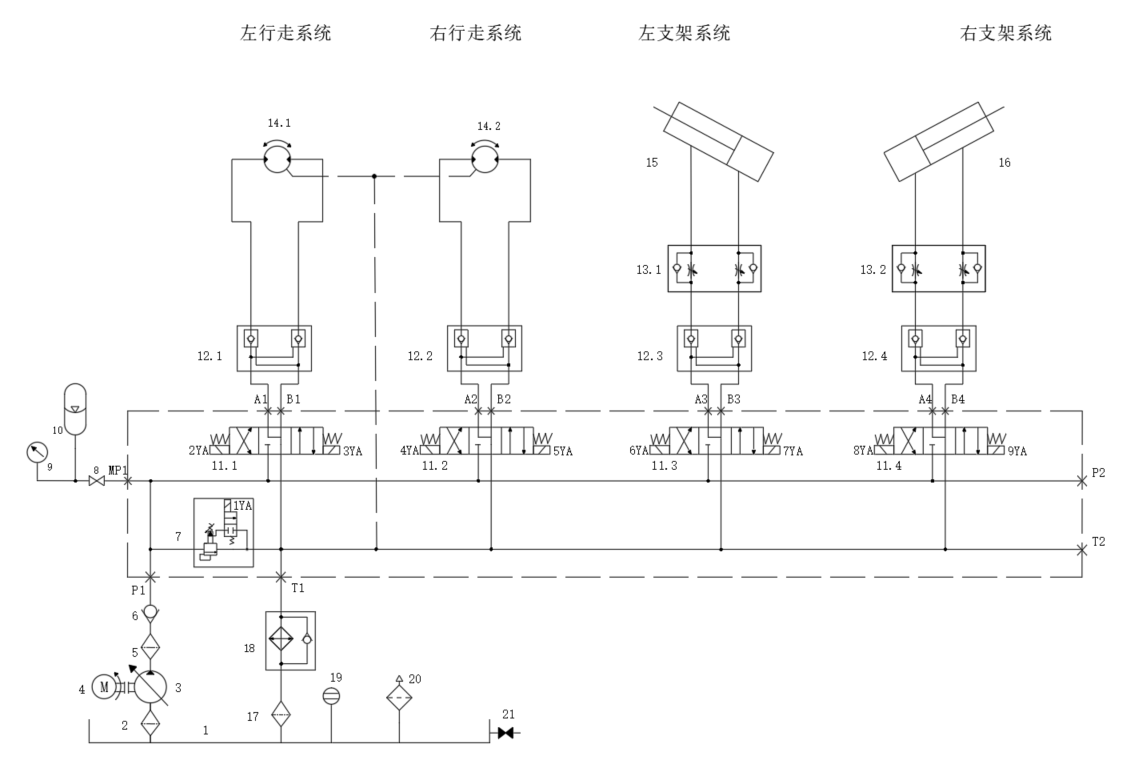

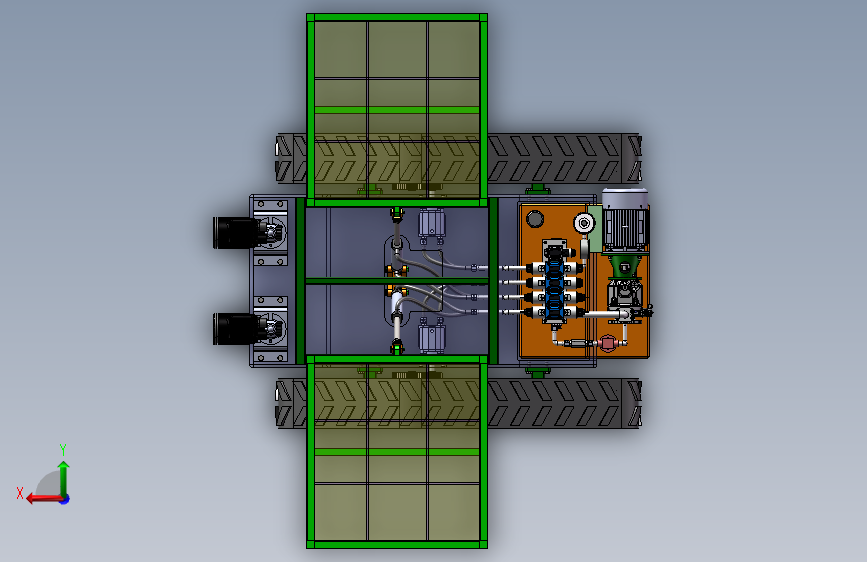

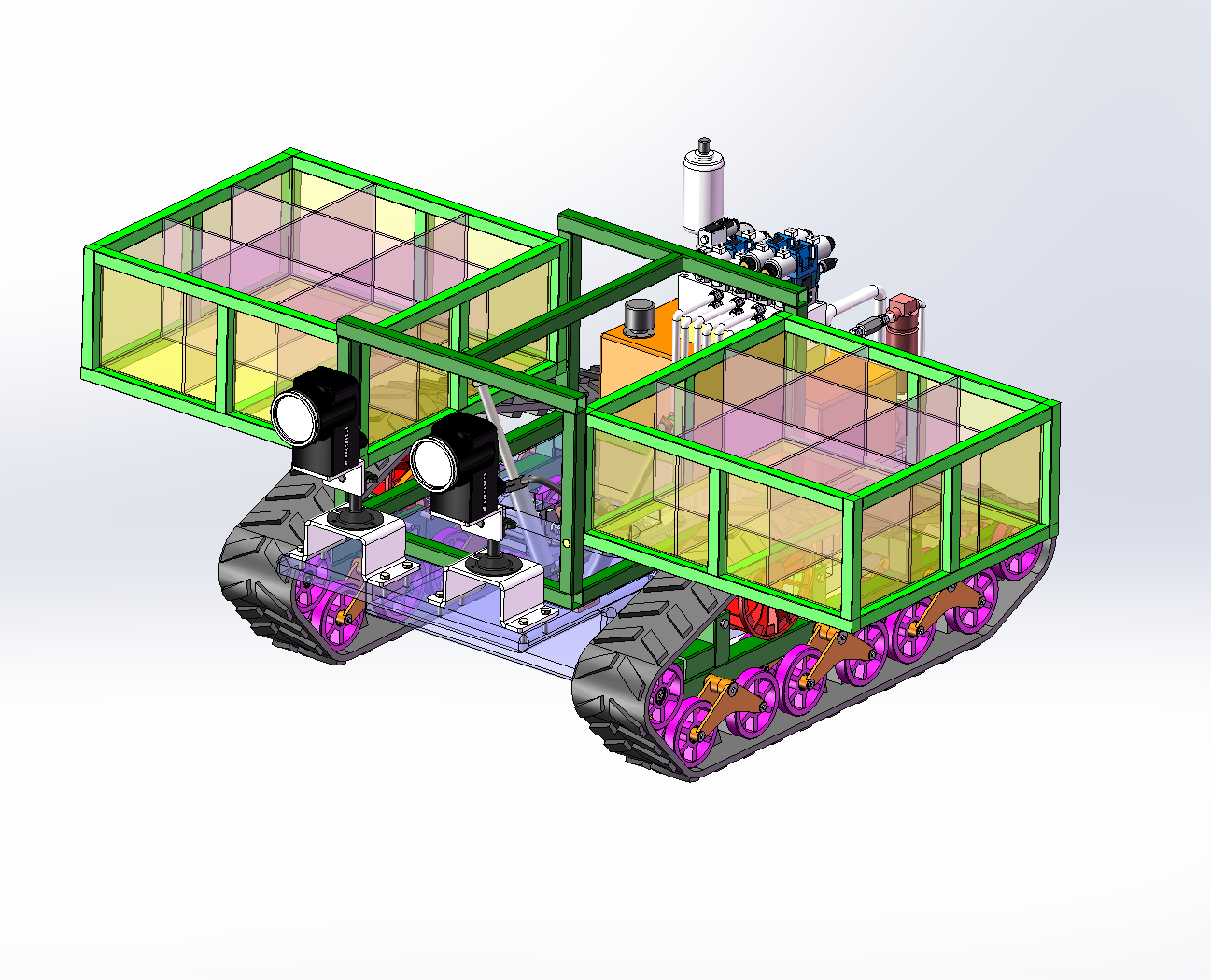

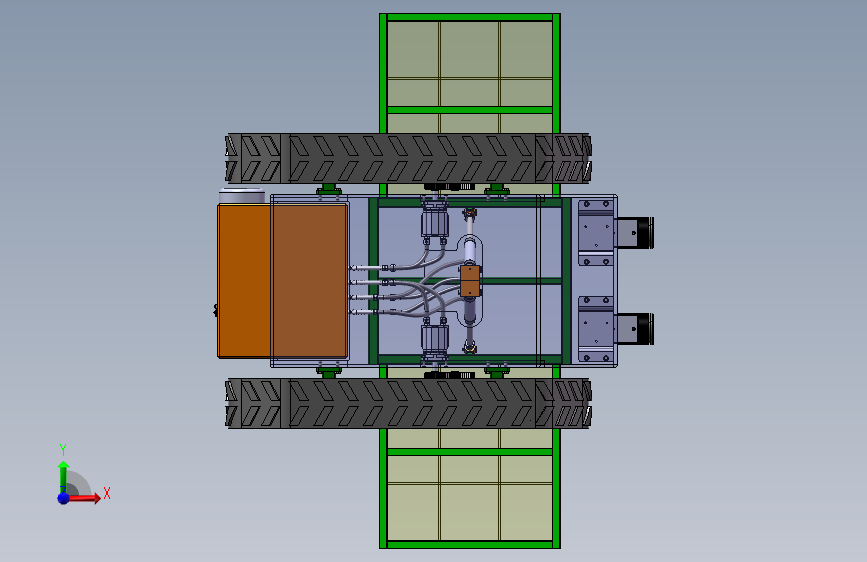

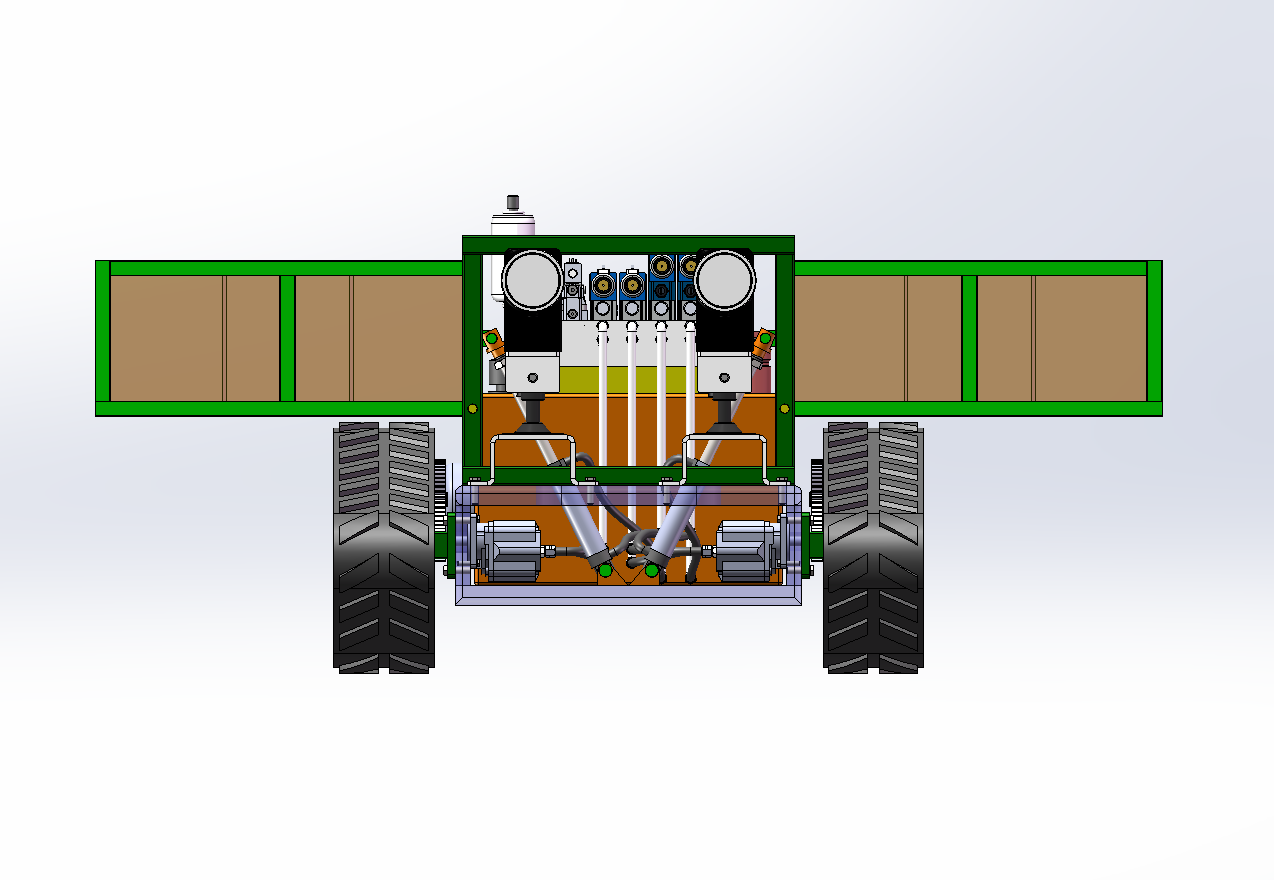

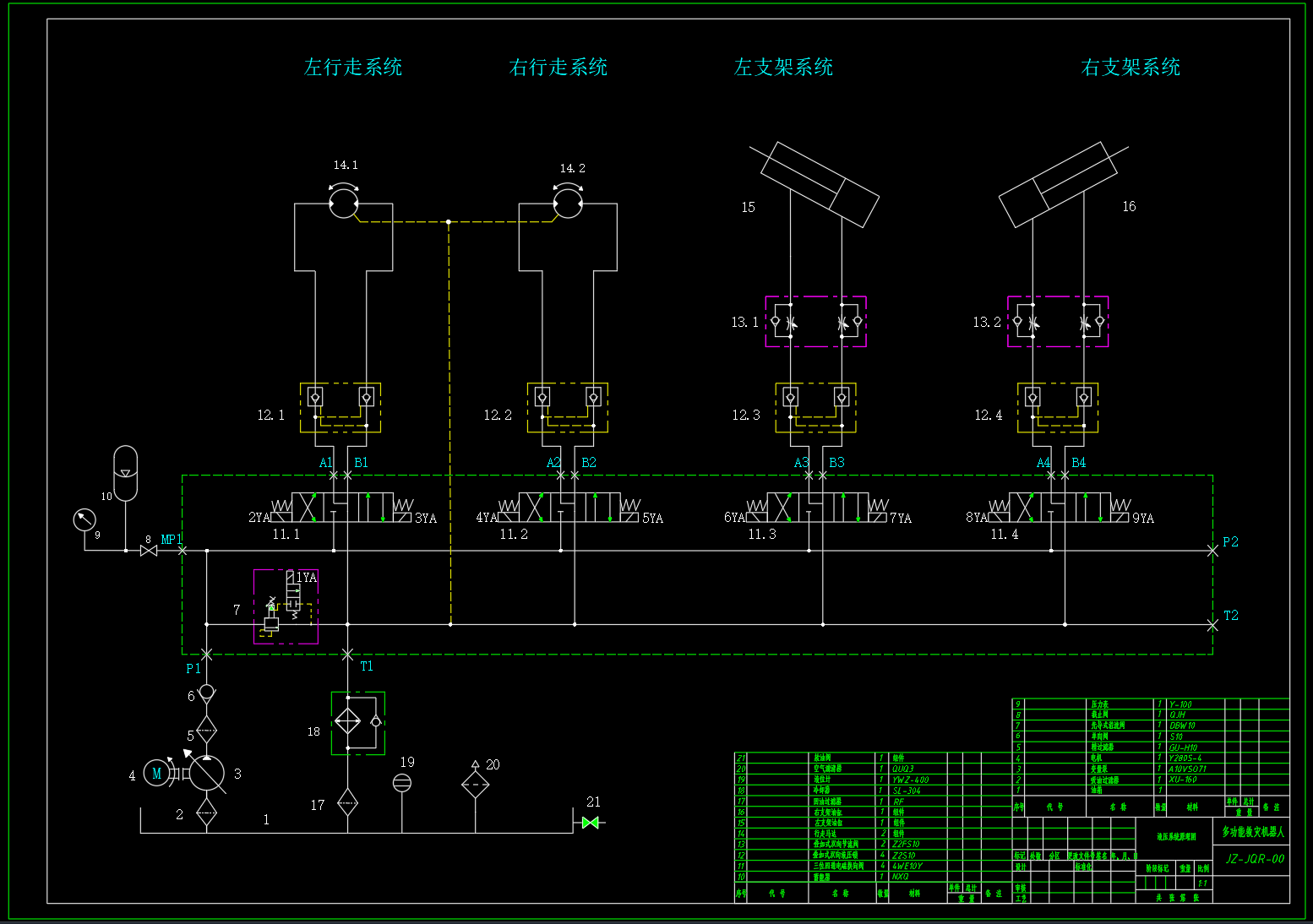

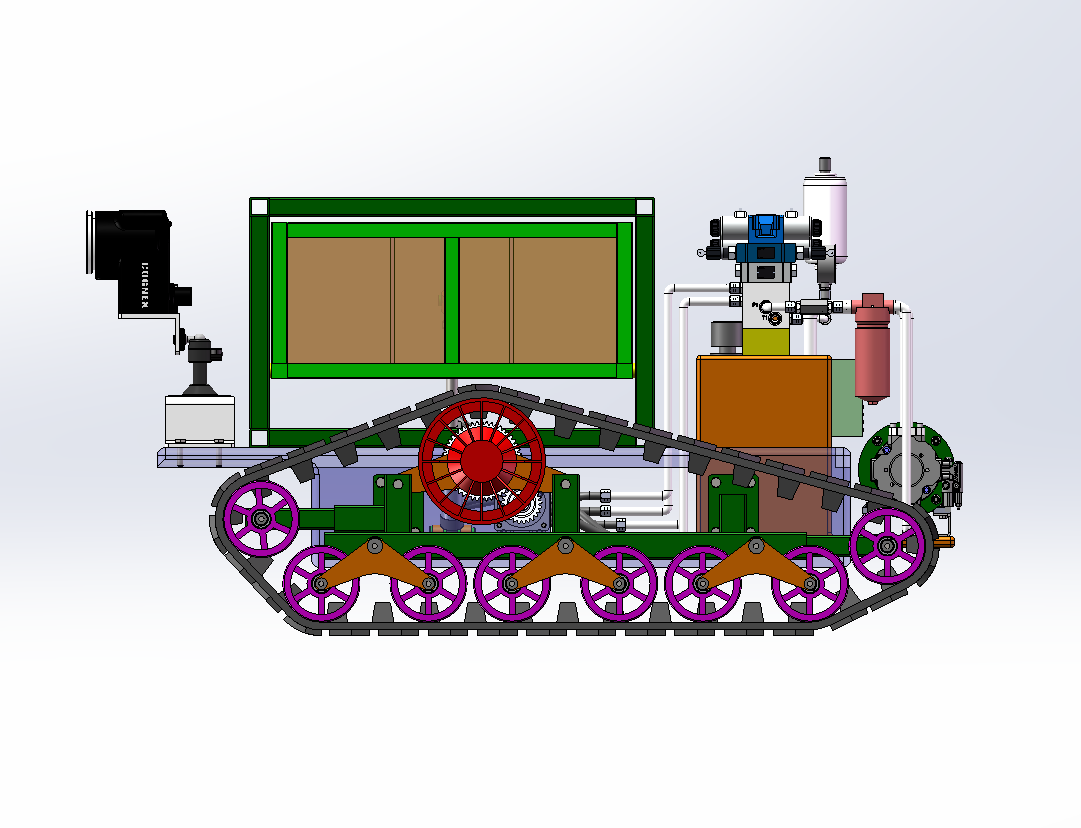

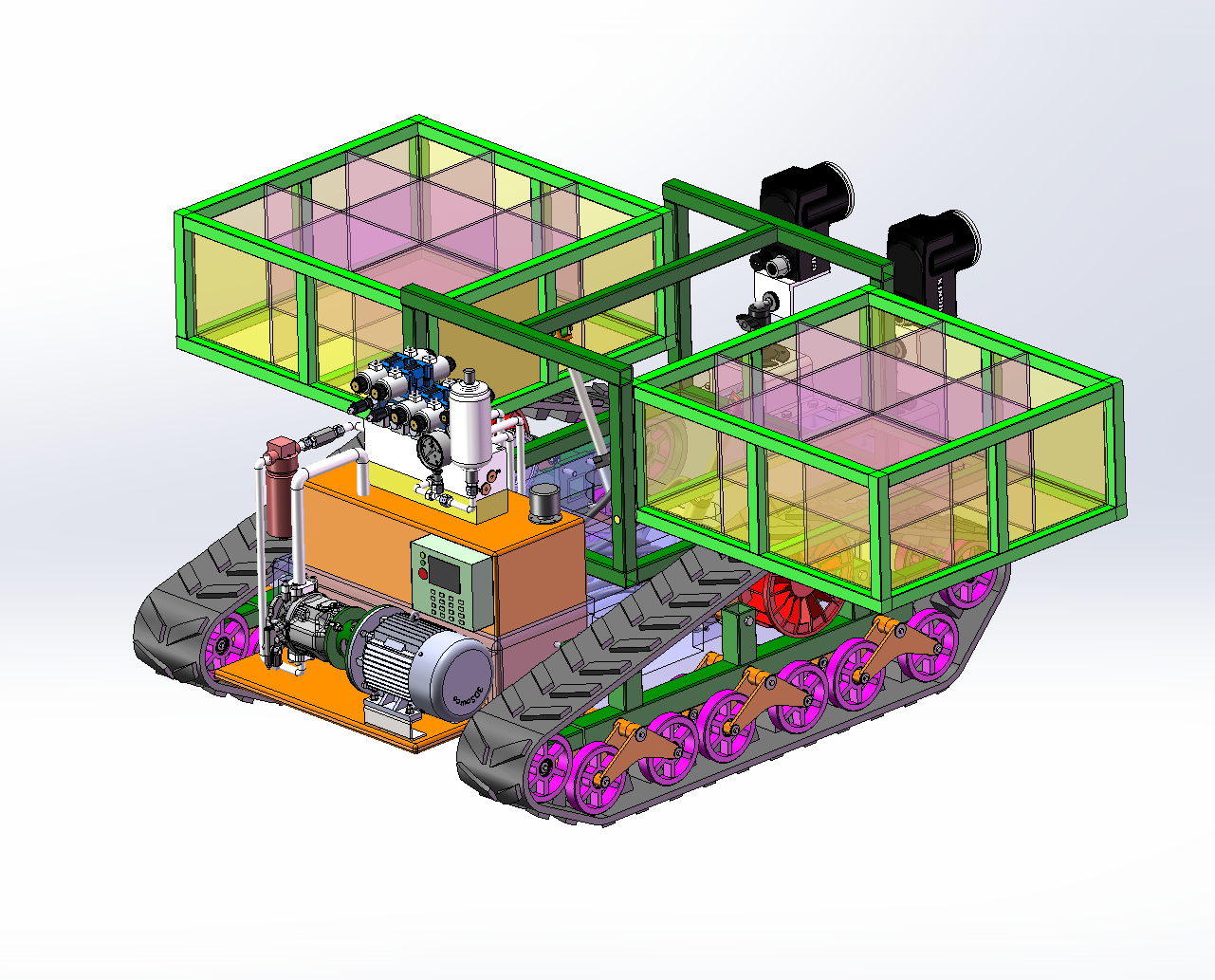

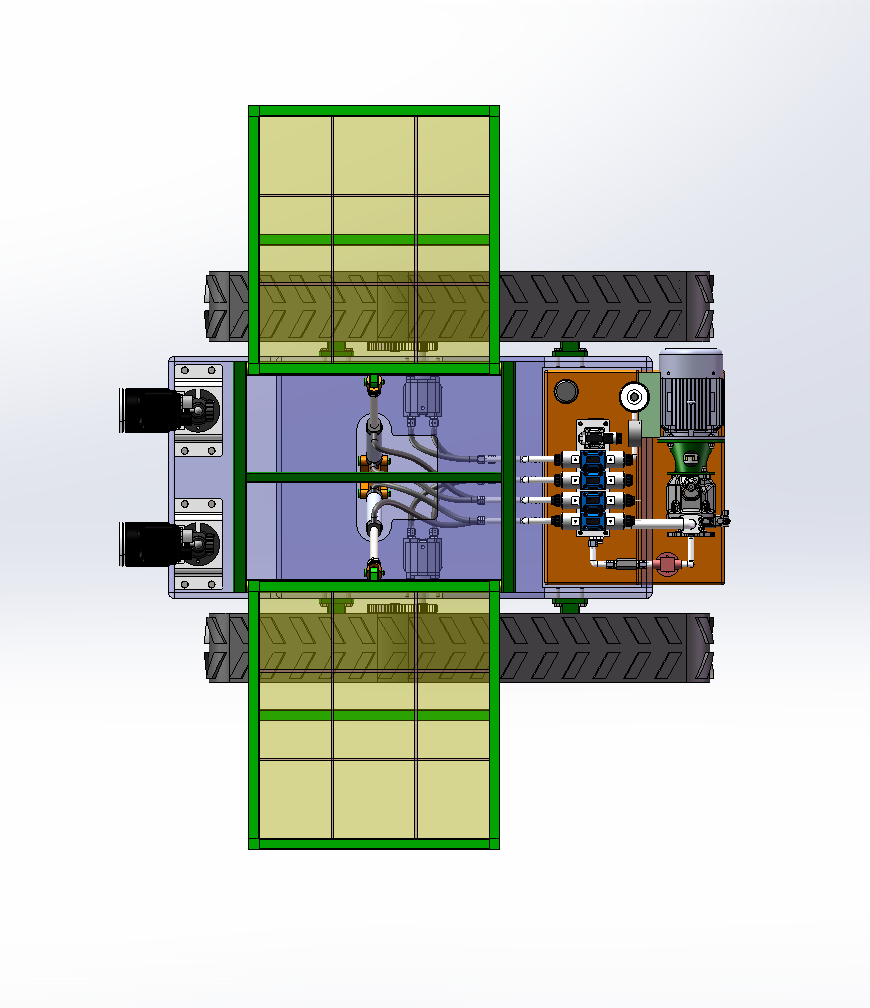

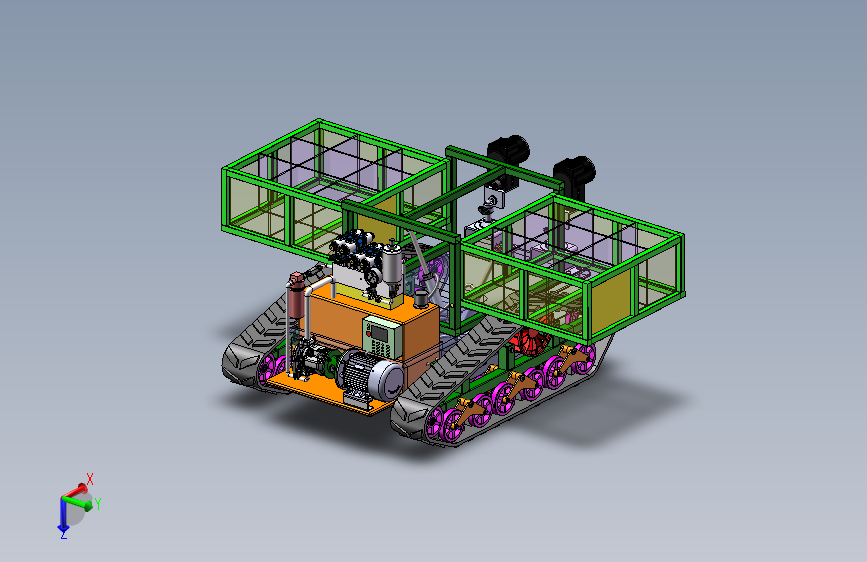

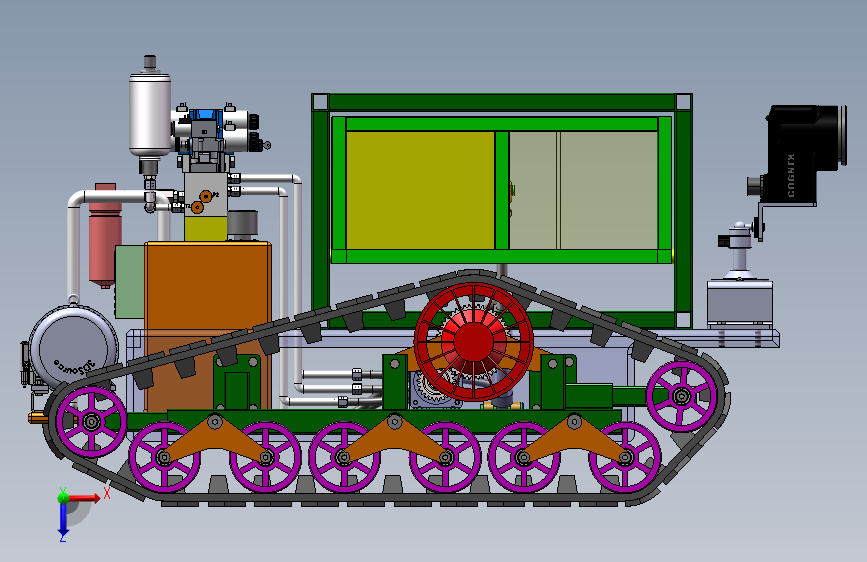

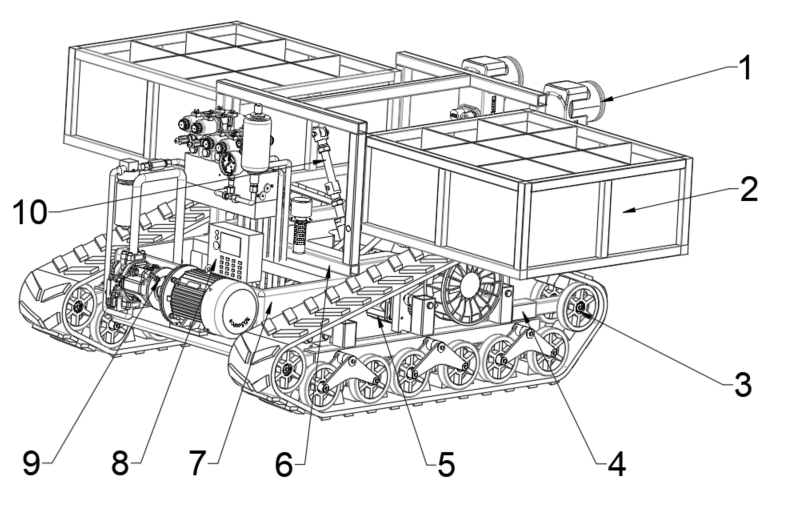

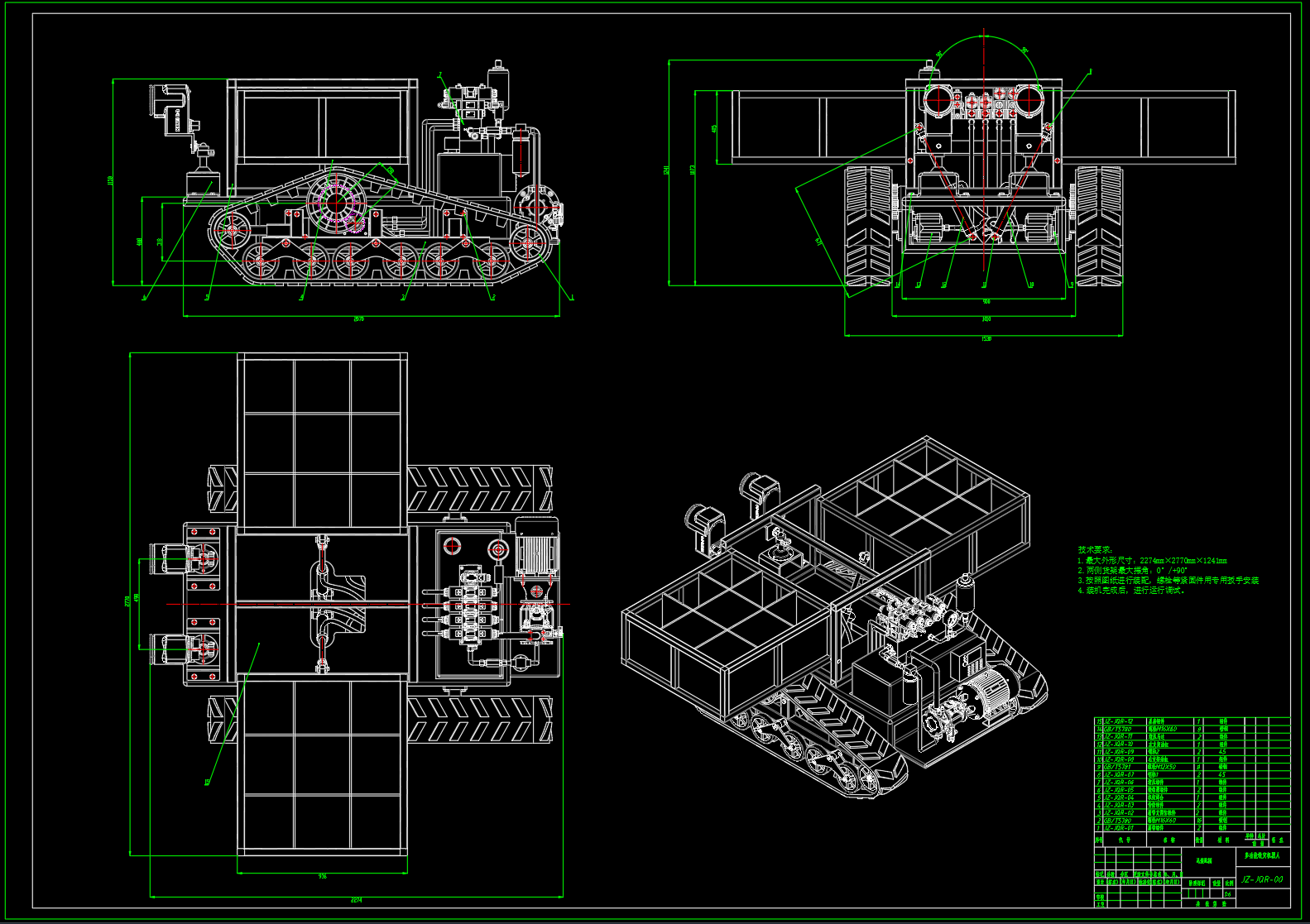

本设计为一种多功能救灾机器人总计结构及液压系统设计，这种机器人可以实现输送必需品，救援搜集，信息反馈等。主要包括整机三维SW2018设计，液压系统原理图设计，整机二维装配图设计，液压管路图设计，受力分析，参数计算，液压系统参数计算等。
