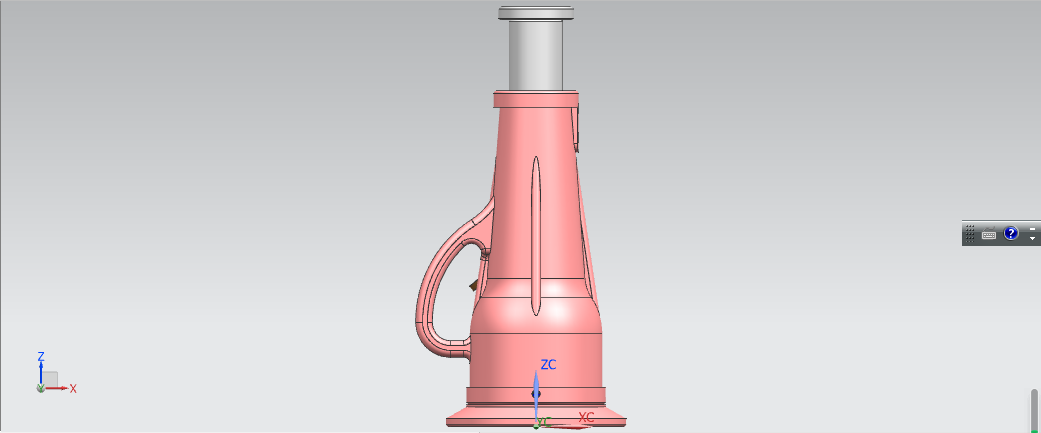

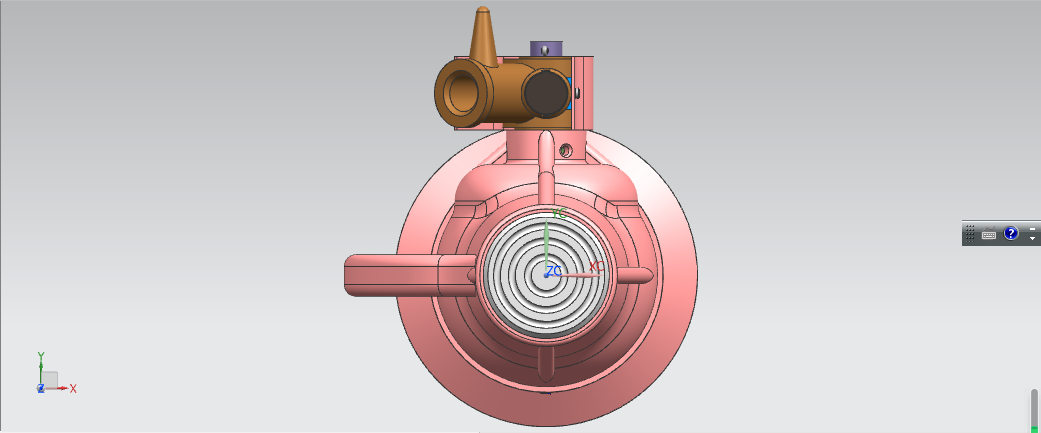

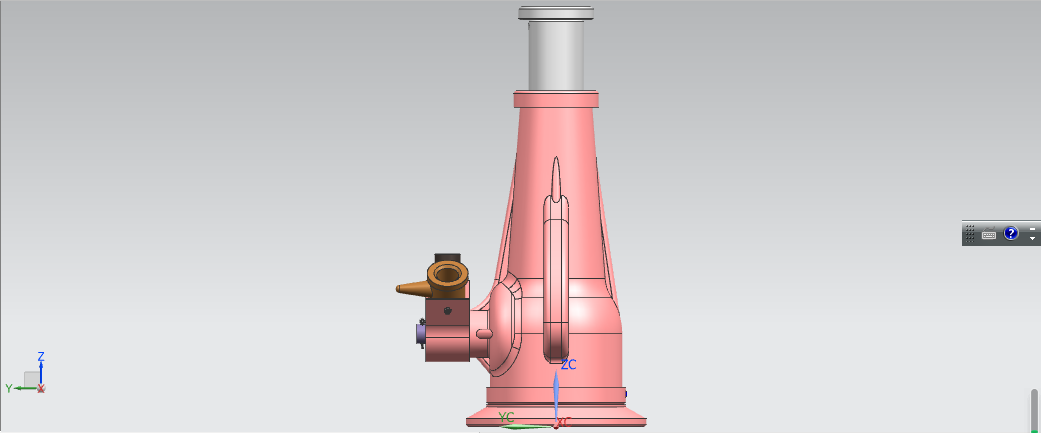

UG千斤顶模型（ID:1357564）

设备部件 / 工器具 / UG千斤顶模型

©原创

平面图

3D视图

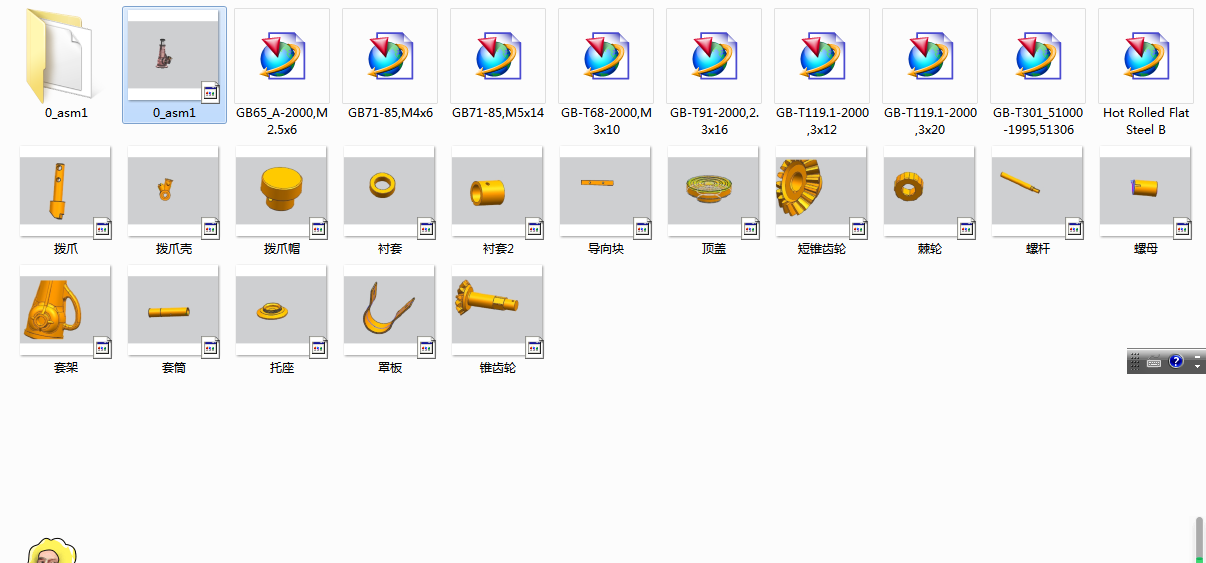

文件列表

#	文件名称	文件大小
1	17152384326912.rar	10.06M
2	0_asm1.prt	288.50K
3	GB-T119.1-20003x12.prt	158.00K
4	GB-T119.1-20003x20.prt	158.00K
5	GB-T301_51000-199551306.prt	469.00K
6	GB-T68-2000M3x10.prt	215.50K
7	GB-T91-20002.3x16.prt	185.00K
8	GB65_A-2000M2.5x6.prt	221.50K
9	GB71-85M4x6.prt	195.00K
10	GB71-85M5x14.prt	195.50K
11	HotRolledFlatSteelB.prt	63.00K

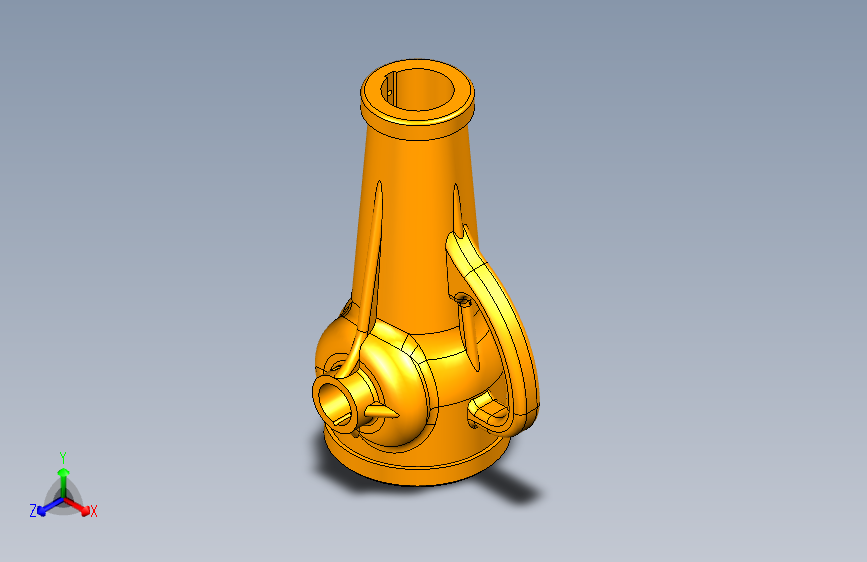

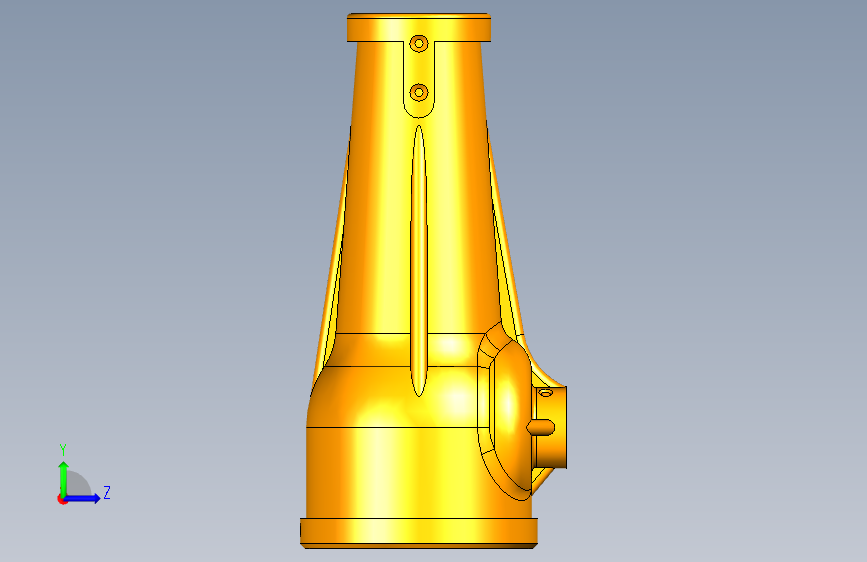

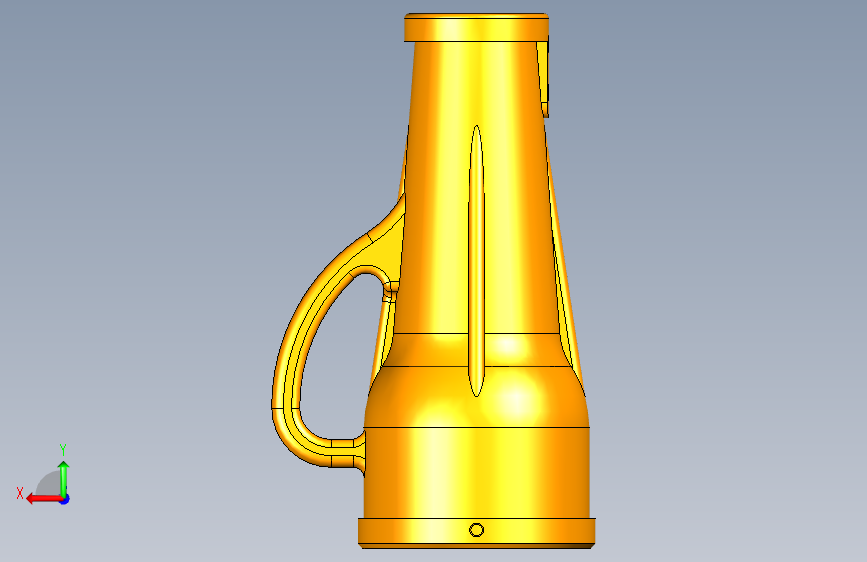

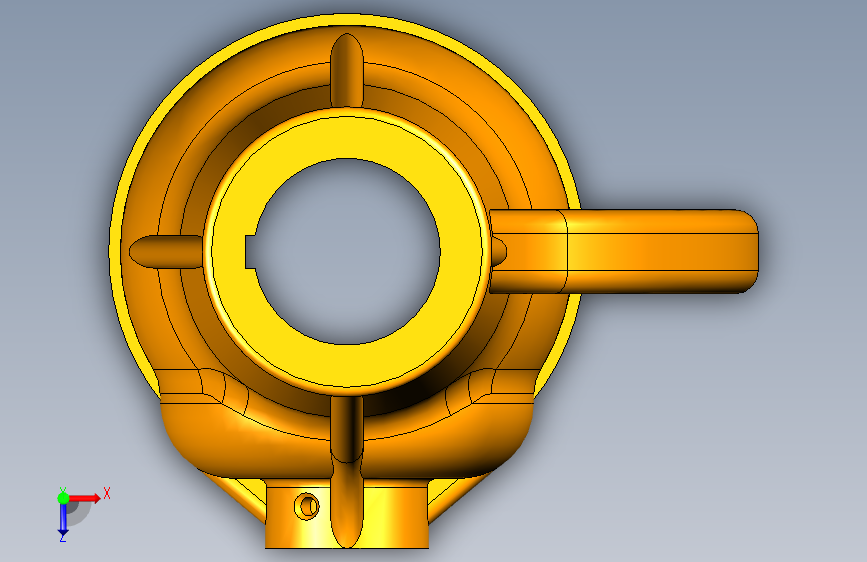

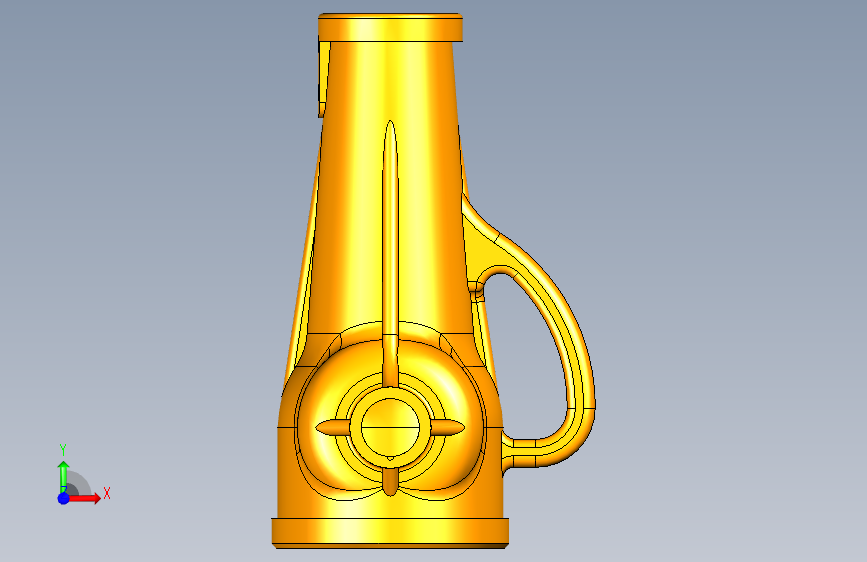

12	套架.prt	2.68M
13	套筒.prt	532.00K
14	导向块.prt	162.00K
15	托座.prt	588.00K
16	拨爪.prt	209.50K
17	拨爪壳.prt	524.00K
18	拨爪帽.prt	152.00K
19	棘轮.prt	314.50K
20	短锥齿轮.prt	1.80M
21	罩板.prt	197.00K
22	螺杆.prt	1.47M
23	螺母.prt	1.30M
24	衬套.prt	151.00K
25	衬套2.prt	185.50K
26	锥齿轮.prt	1.49M
27	顶盖.prt	334.50K

此图纸下载需要20金币

立即下载

发布者

一品三维工程师

创作: 261

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：10.3M

所需金币：20

上传时间：2024-05-09 15:07:15

是否可编辑：可修改，包括参数

版本：UG NX 10

标签

运动仿真

3D建模

准确高效

通用

图纸简介

千斤顶模型的UG建模、装配图制作以及运动仿真是一个涉及多个步骤的复杂过程。首先，在UG软件中建立千斤顶的每一个部件的三维模型。这包括活塞、泵杆、压力缸等所有相关零件。当所有单独的部件都建模完成后，下一步是将这些部件组装成一个完整的千斤顶模型。装配完成后，可以使用UG的运动仿真模块来模拟千斤顶的工作过程。通过UG软件的强大功能，设计师可以高效地完成千斤顶的建模、装配图制作及运动仿真。这不仅提高了设计的准确性和效率，也为后续的产品优化和改进提供了科学依据。
