机械手-集装箱波纹板焊接机器人机构运动学分析及车体结构设计（ID:1447863）

机械设备 / 智能装置 / 机械手-集装箱波纹板焊接机器人机构运动学分析及车体结构设计

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17182856905437.zip	2.03M
2	总装配图.dwg	146.15K
3	摆动关节.dwg	77.31K
4	移动小车装配图.dwg	94.97K
5	零件图10车轮.dwg	36.87K
6	零件图1焊枪夹具.dwg	31.83K
7	零件图3电机夹具.dwg	32.78K
8	零件图4电机支板.dwg	25.29K
9	零件图5十字滑块支架.dwg	25.51K
10	零件图6电机安装板.dwg	27.31K
11	零件图7齿轮.dwg	35.19K
12	零件图8车轮轴.dwg	25.95K
13	零件图9车体.dwg	29.83K
14	中翻英1.doc	154.50K
15	实习报告.doc	18.50K
16	开题报告21.doc	100.50K
17	英翻中.doc	187.00K
18	说明书.doc	4.89M

此图纸下载需要150金币

立即下载

发布者

代做机械毕设和专利设计指导，可联加威18292095705

创作: 170

粉丝: 6

加入时间：2022-07-27

私信

关注

模型信息

图纸格式：dwg

文件大小：2.08M

所需金币：150

上传时间：2024-06-13 21:34:51

是否可编辑：可修改，包括参数

版本：AutoCAD 2018

标签

集装箱

波纹板焊接机器人

机构运动学分析

车体结构设计

图纸简介

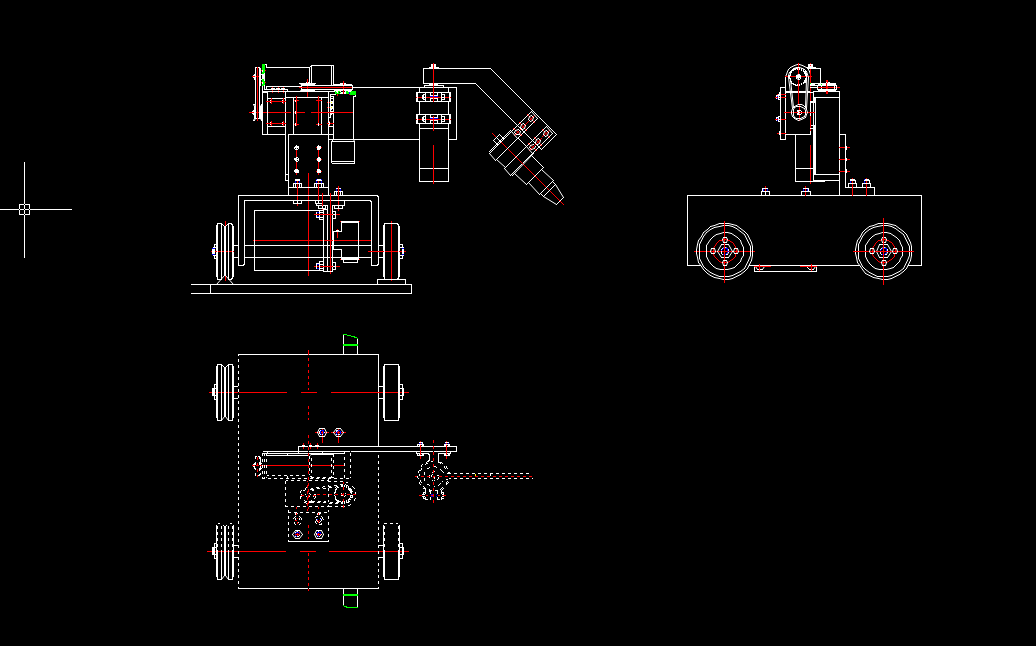

1、对该集装箱波纹板三自由度焊接机器人进行了方案设计，并对机构进行运动学逆解，证明该方案可行，能够满足集装箱波纹板焊接的要求，能够提高在直线段与在波内斜边段的焊缝成形的一致性，提高集装箱的生产质量。 2、完成了车体结构设计：车体结构方案的比较与选择；驱动电机功率的估计计算与选择；齿轮齿条传动的接触疲劳强度与弯曲疲劳强度校核。还有摆动关节驱动电机的选择。 3、其它方面：车轮与选用导轨的匹配设计，关节间的联接匹配设计。这些都是直接在图纸上设计出来了。
