卧式铣床液压系统（P=7.5KW，d=120mm，350r/min）（CAD+说明书）

卧式铣床液压系统（P=7.5KW，d=120mm，350r/min）（CAD+说明书）主视图

#	文件名称	文件大小
1	1.png	107.89K
2	2.png	31.56K
3	3.png	35.14K
4	4.png	144.36K
5	5.png	116.46K

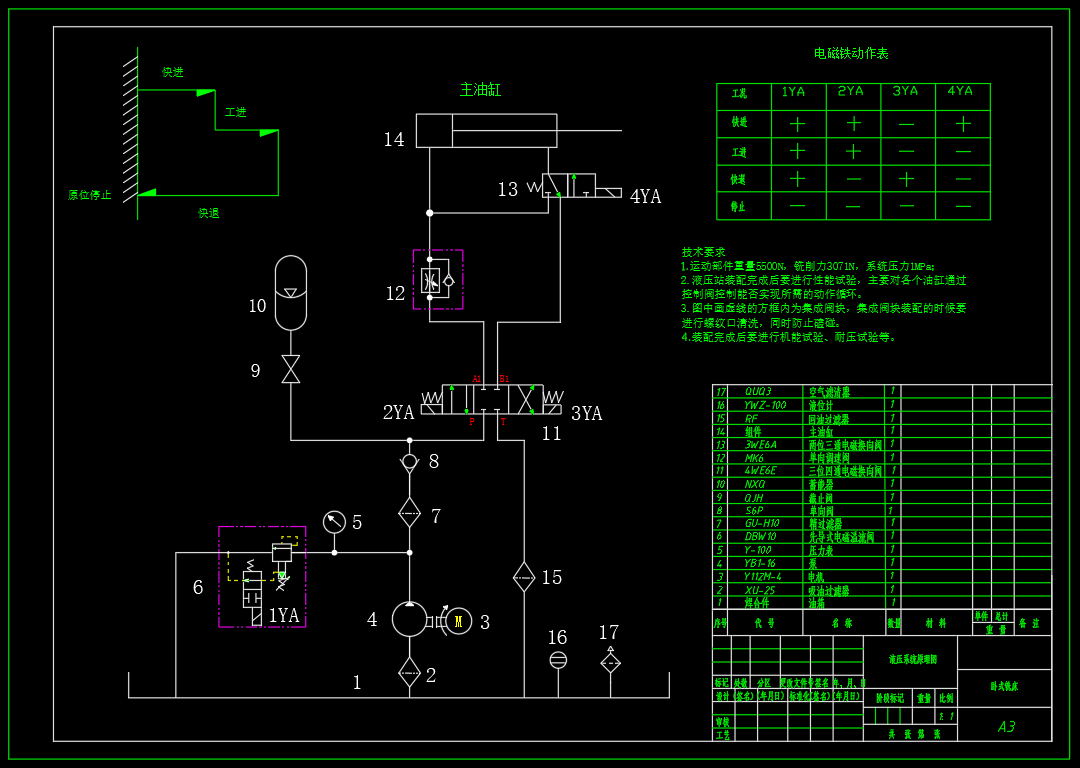

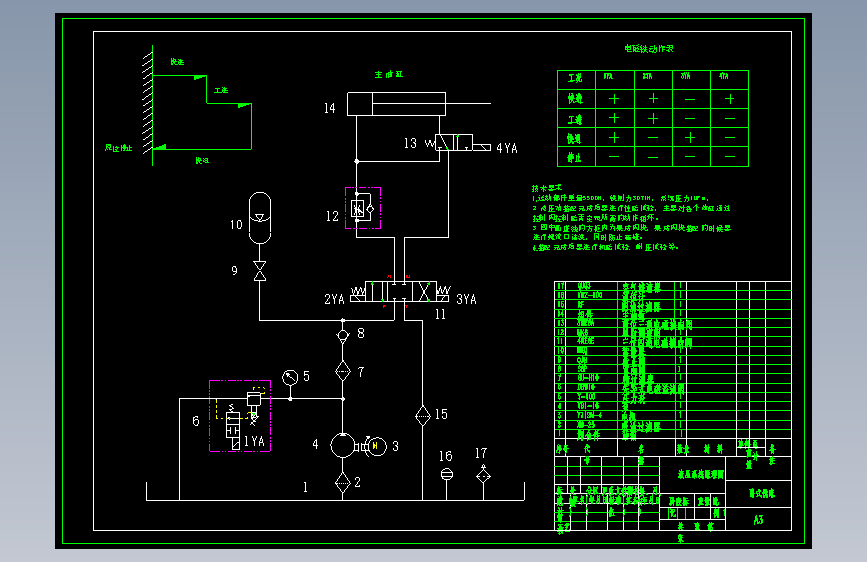

6	卧式铣床-液压系统原理图-A3.dwg	169.23K

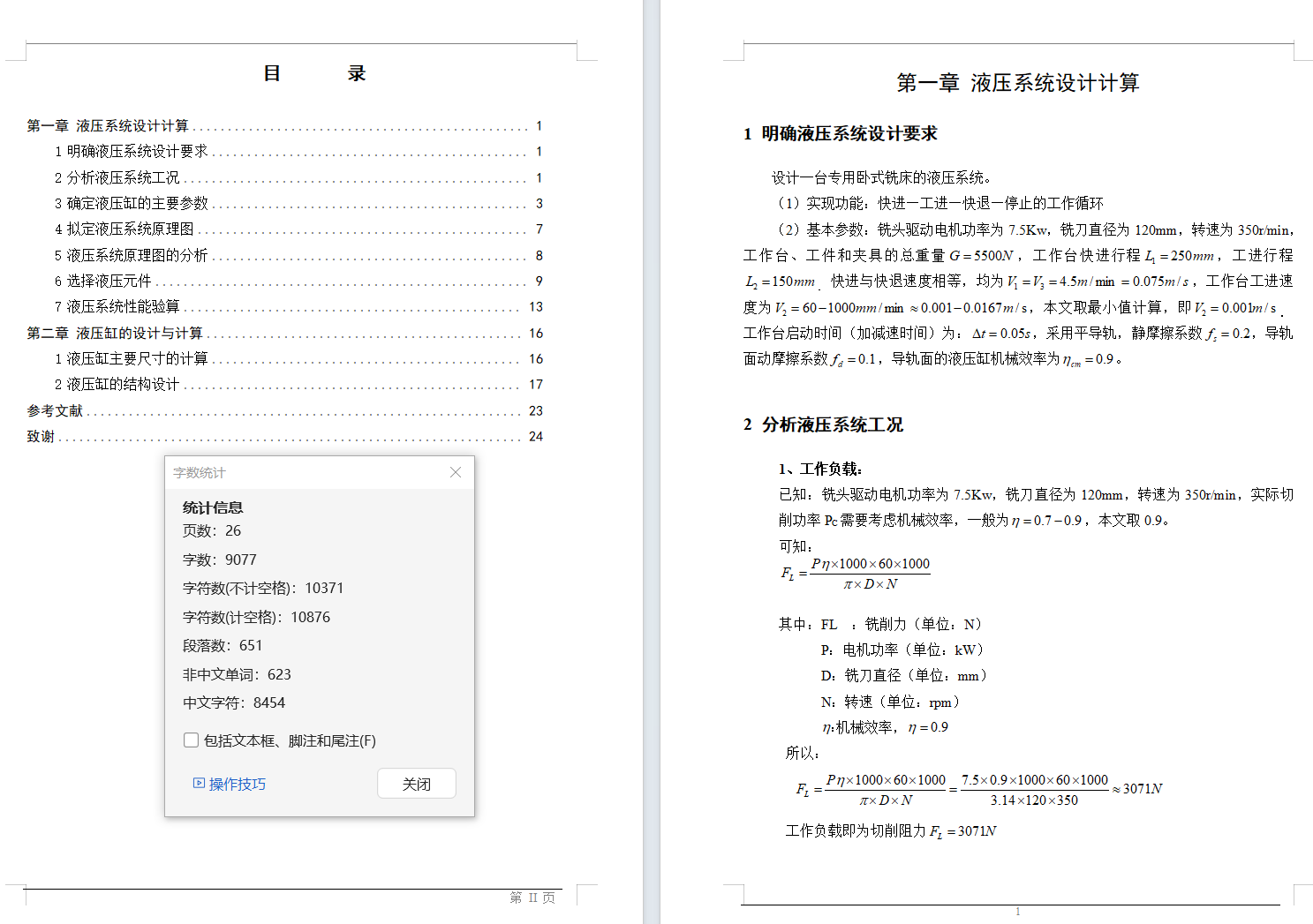

7	卧式铣床-液压系统设计说明书.docx	574.74K

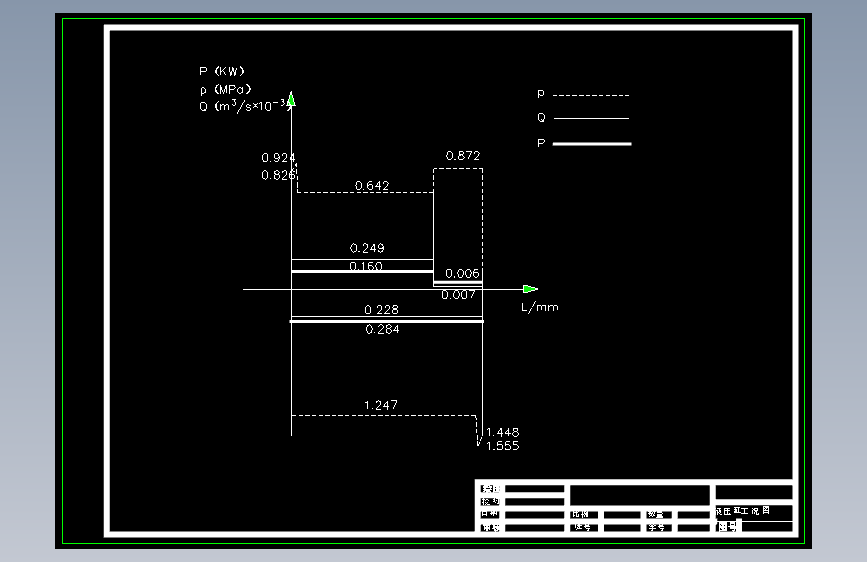

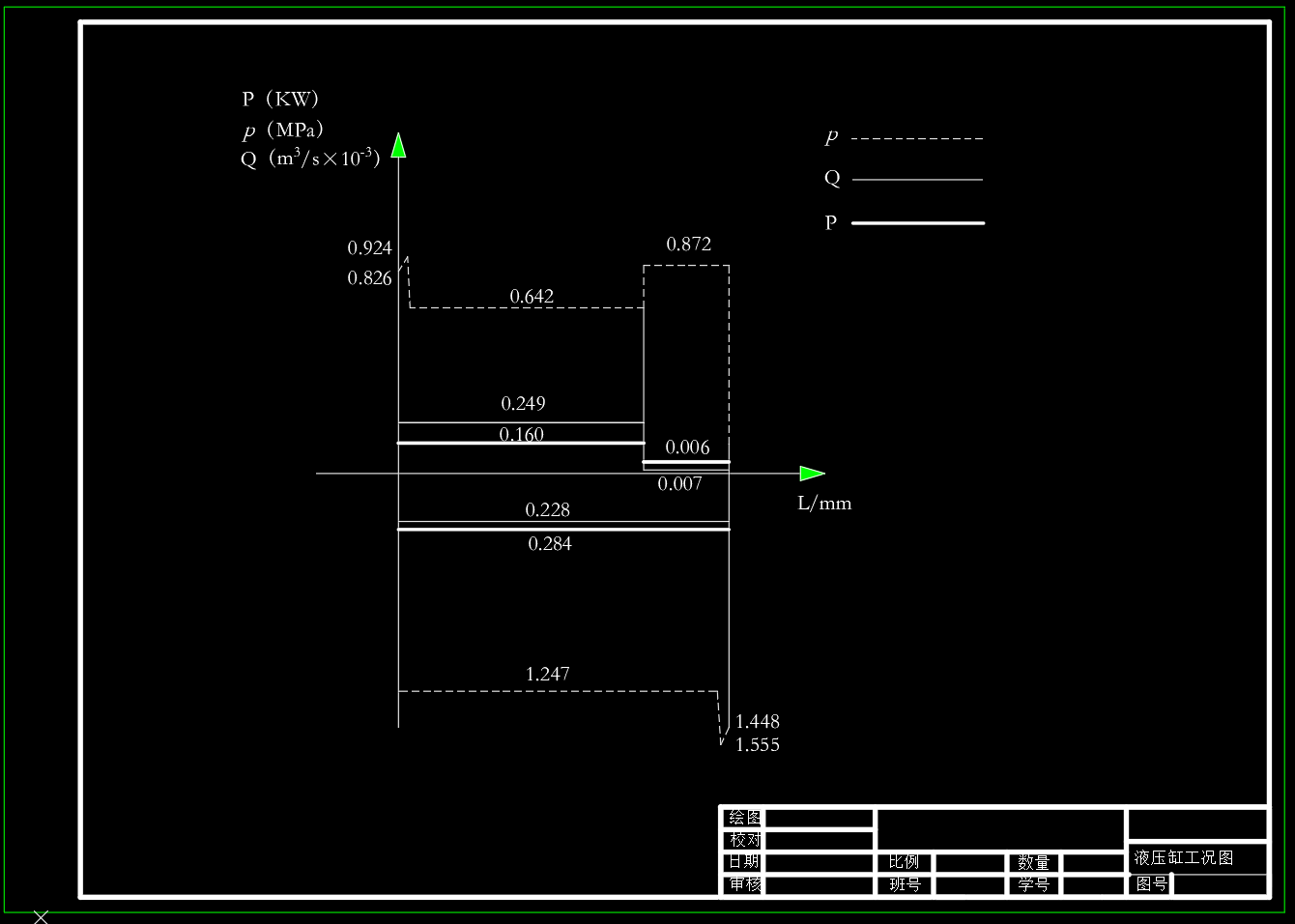

8	卧式铣床-液压缸工况图-A3.dwg	167.47K

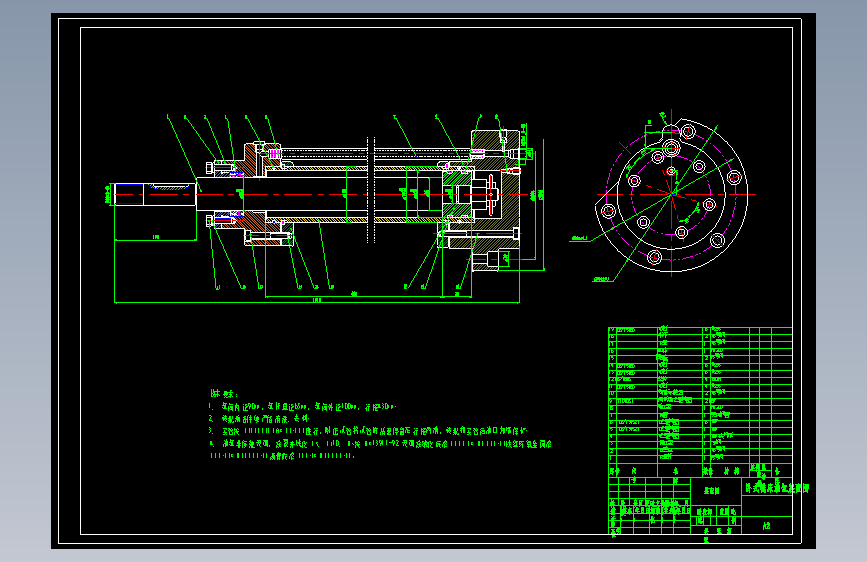

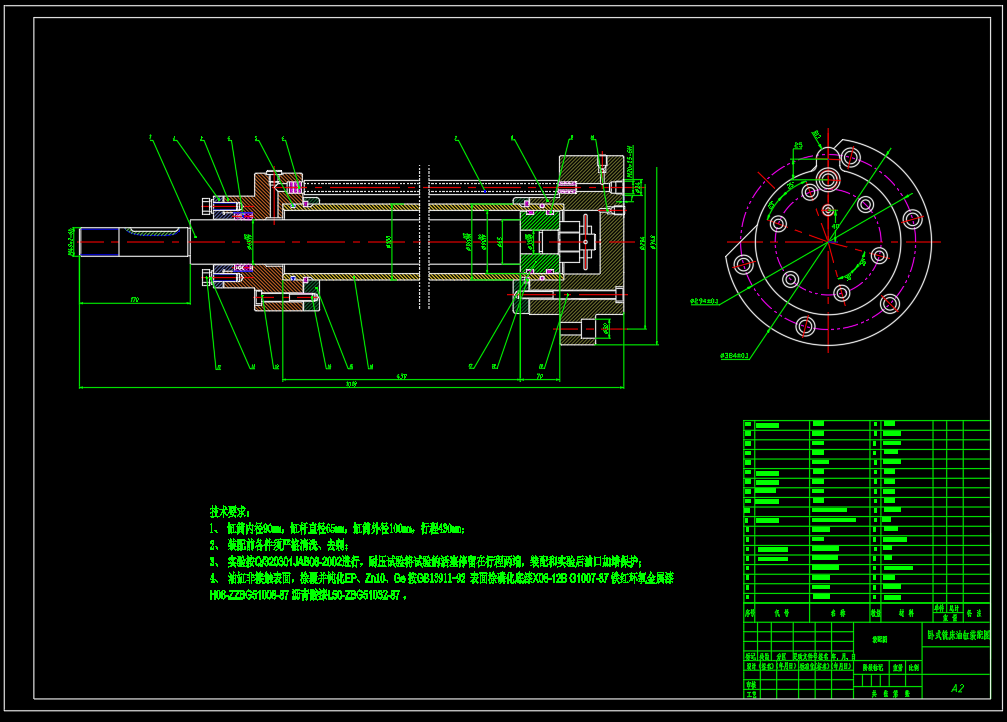

9	卧式铣床-液压缸装配图-A2.dwg	190.81K

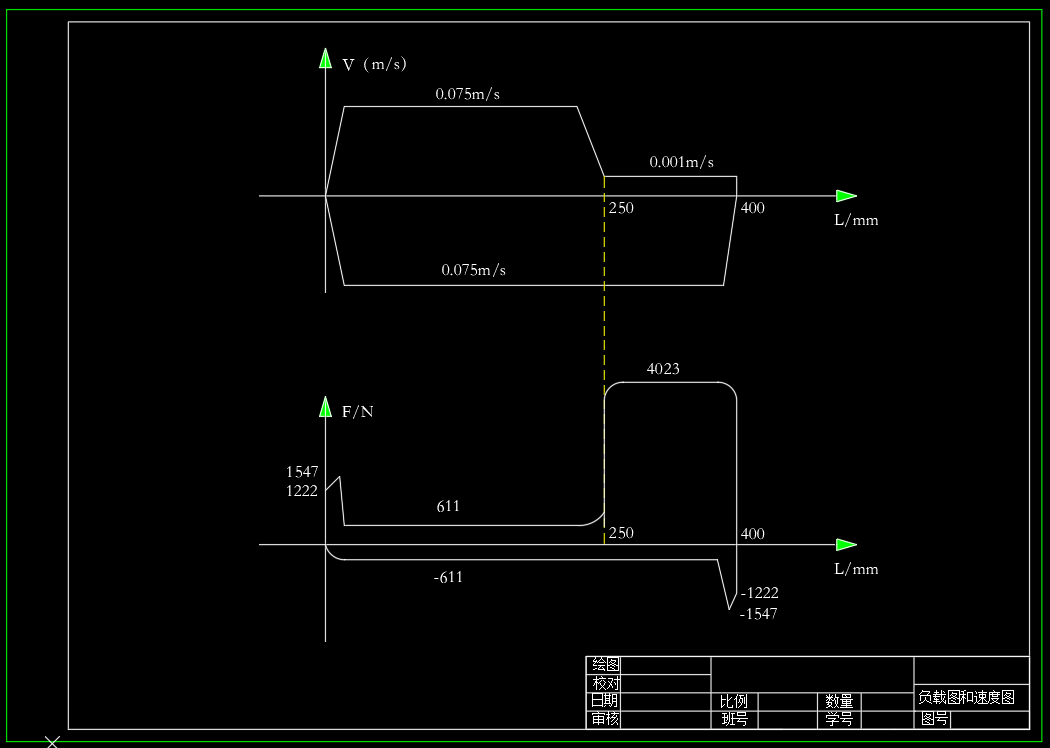

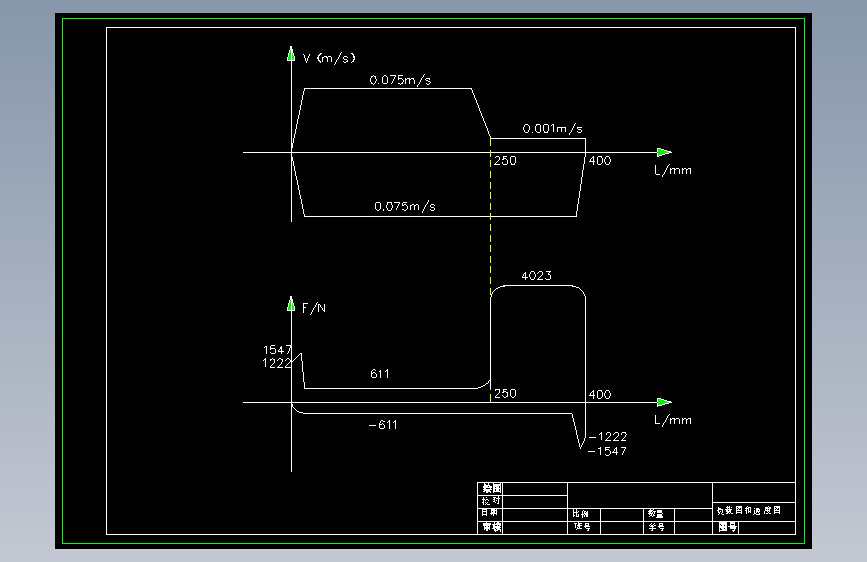

10	卧式铣床-负载图和速度图-A3.dwg	166.07K

此图纸下载需要500金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 90

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：2435354

图纸格式：dwg

文件大小：1.43M

所需金币：500

上传时间：2025-07-25 16:47:02

是否可编辑：可修改，不包括参数

软件版本：AutoCAD 2018

图纸简介

（1）实现功能：快进—工进—快退—停止的工作循环（2）基本参数：铣头驱动电机功率为7.5Kw，铣刀直径为120mm，转速为350r/min，工作台、工件和夹具的总重量5500N，工作台快进行程250mm，工进行程150mm，快进与快退速度相等，均为4.5m/min，工作台工进速度为60-1000mm/min，本文取最小值计算，即0.001m/s，工作台启动时间（加减速时间）为：0.05s，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，导轨面的液压缸机械效率为0.9。
