UG 移动门及运动仿真（ID:2591854）

机械设备 / 非标机械 / UG 移动门及运动仿真

©原创

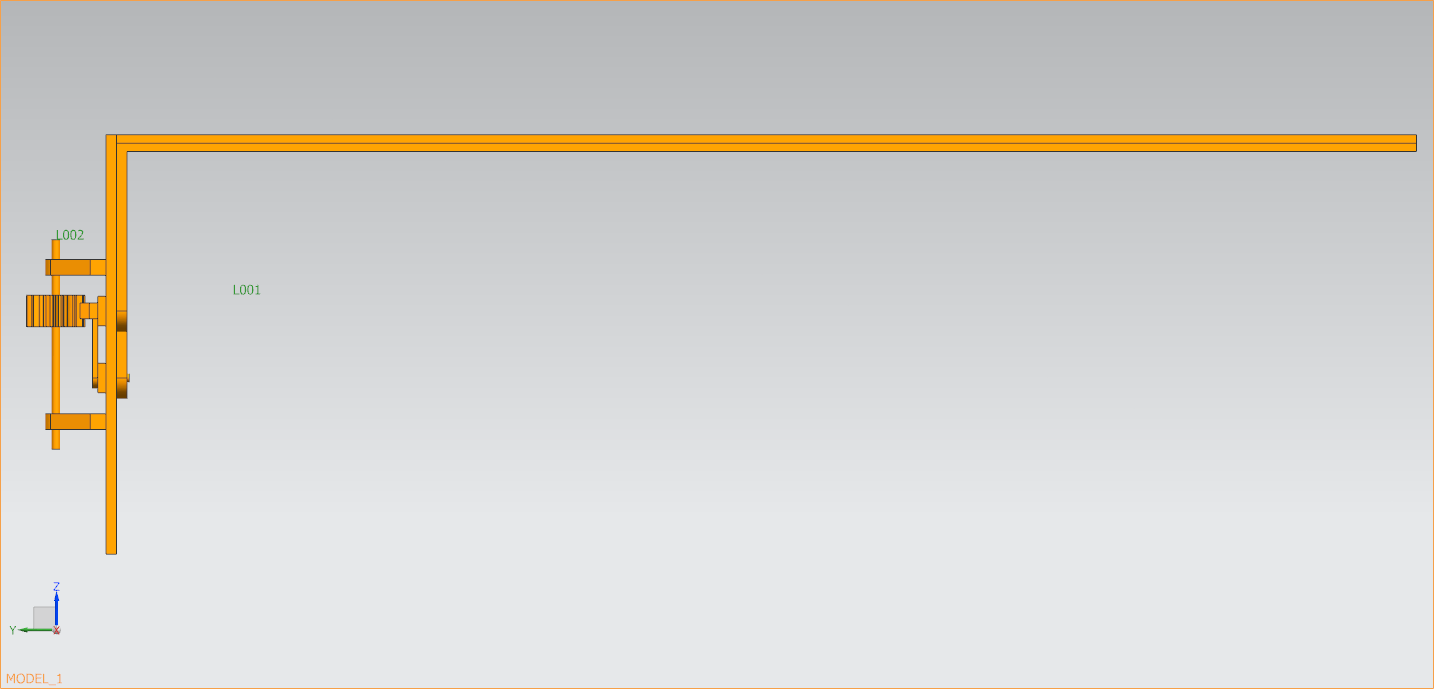

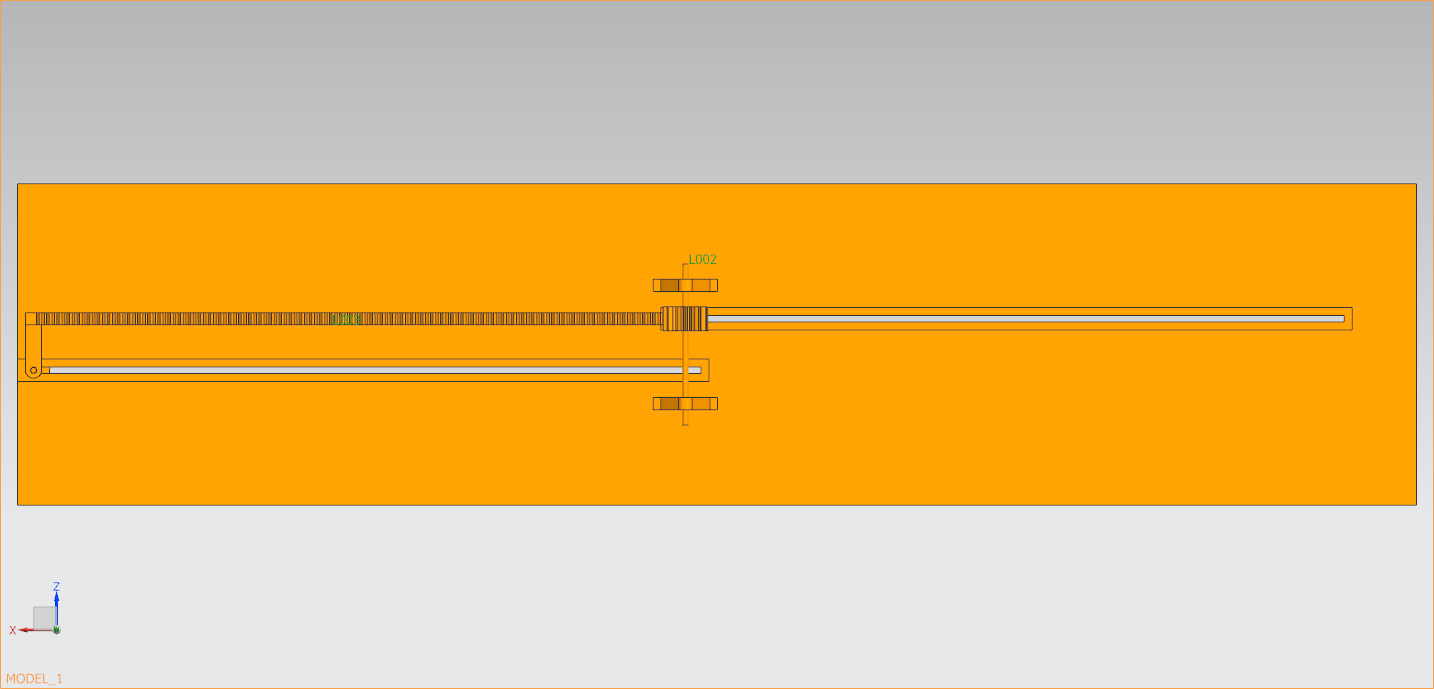

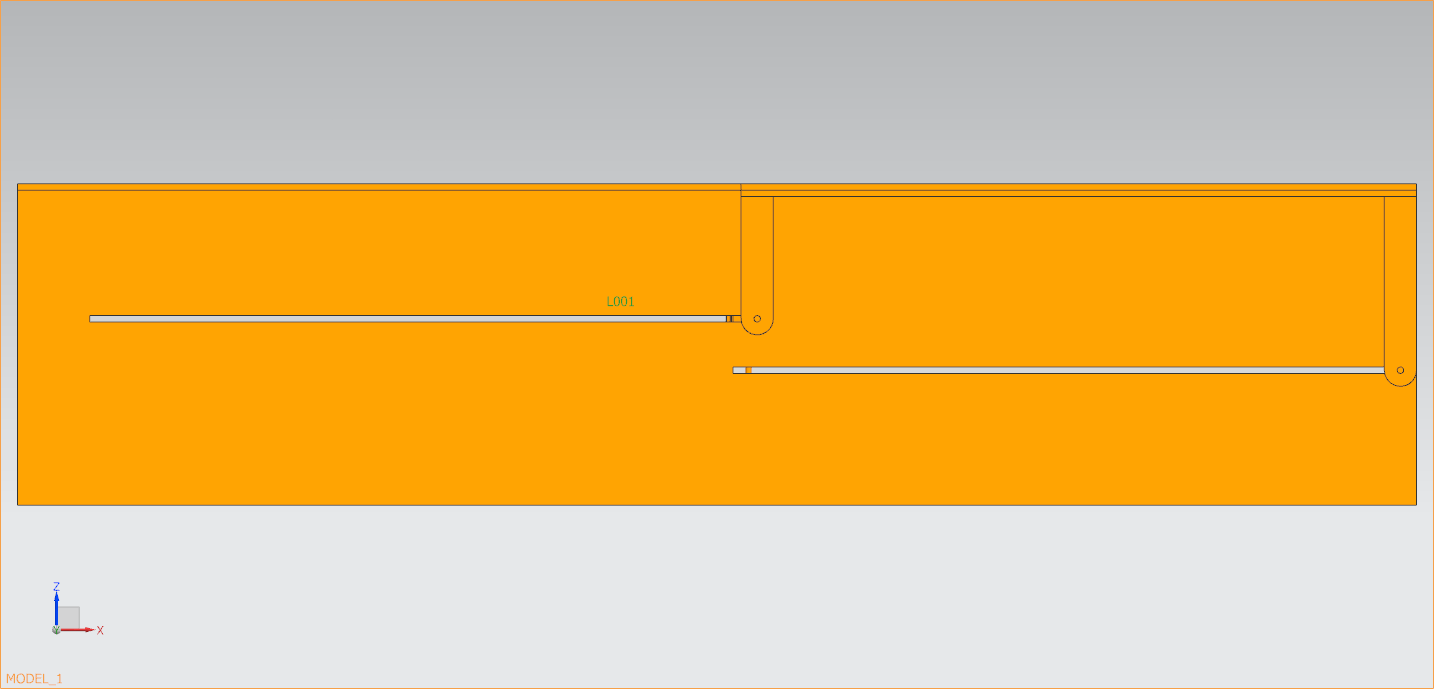

平面图

文件列表

#	文件名称	文件大小
1	17569491434756.rar	1.44M
2	墙体.prt	187.00K
3	导轨.prt	133.50K
4	移动门.prt	153.00K
5	轴.prt	124.00K
6	轴承座.prt	148.00K
7	销轴.prt	117.00K
8	门.prt	190.00K
9	齿条.prt	1.29M
10	齿轮.prt	457.50K
11	motion_1-solution_1.msg	21.06K
12	motion_1-solution_1.rad	423.64K
13	motion_1-solution_1.rmd	6.81K
14	motion_1-solution_1.rplt	402.59K
15	motion_1.sim	108.50K
16	移动门.afu	1.50K

此图纸下载需要89金币

立即下载

发布者

一品三维工程师

创作: 302

粉丝: 2

加入时间：2024-05-03

私信

关注

模型信息

图纸格式：prt

文件大小：1.47M

所需金币：89

上传时间：2025-09-04 09:25:45

是否可编辑：可修改，包括参数

版本：UG NX 10

标签

UG建模

移动门

运动仿真

图纸简介

模型明细移动门模型包含门体、轨道组件、驱动电机、传动皮带、导向轮及限位传感器。技术要求门体滑动直线度误差≤±0.5mm，运行噪音≤55dB，开关响应时间≤0.3s。传动皮带张紧度偏差≤±2%，限位精度 ±1mm，防过冲；适配门体重量 50-200kg。仿真中门体启停平稳，无卡顿，重复开关位置偏差≤0.2mm。设计原理电机驱动皮带传动，带动门体沿轨道滑动，导向轮纠正偏移，限位传感器触发启停信号，仿真模拟动力传递、轨迹控制及安全限位全过程。用途适用于商场、地铁站、工厂车间等场所，实现自动 / 手动开关门，提升通行效率，也可用于建筑门窗设计验证，优化结构稳定性与运动流畅性。
