某猪场-配电箱配电柜钣金箱体展开图
(ID:2900669)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

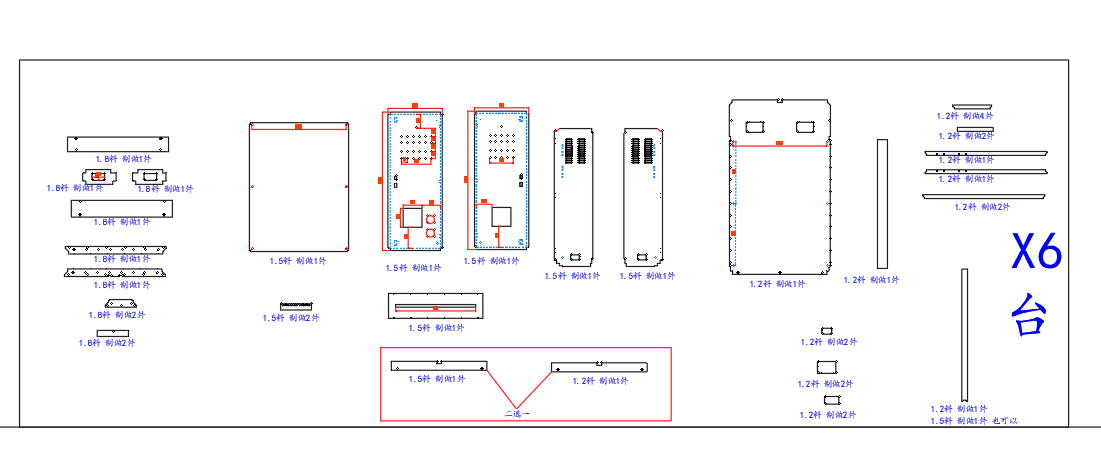

| 1 | 2025.12.16-某猪场-配电箱配电柜钣金箱体展开图.dwg | 3.30M |
| 2 | 0-总图.png | 73.08K |
| 3 | 1-户外箱.png | 40.65K |

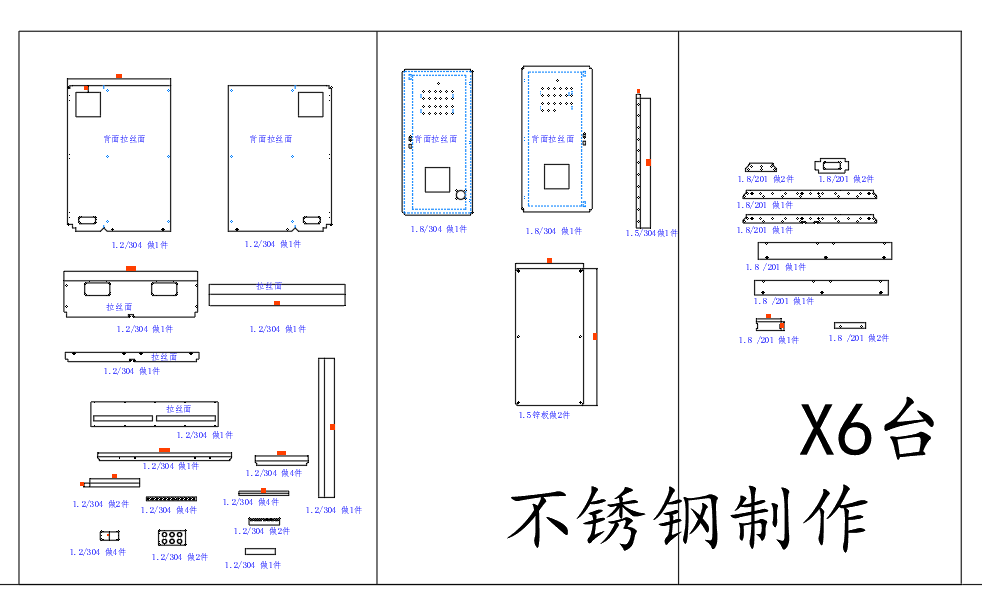

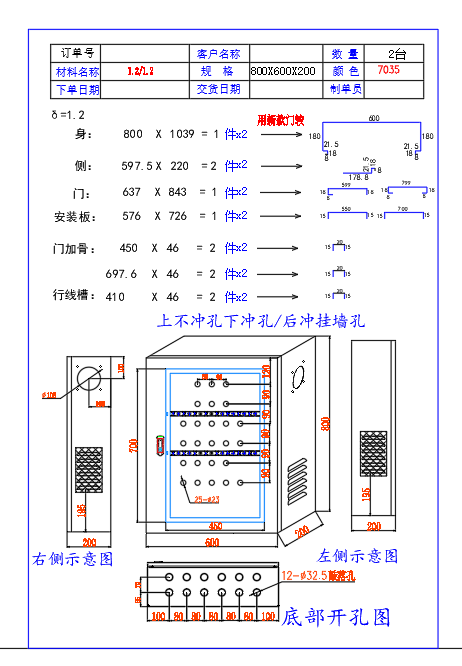

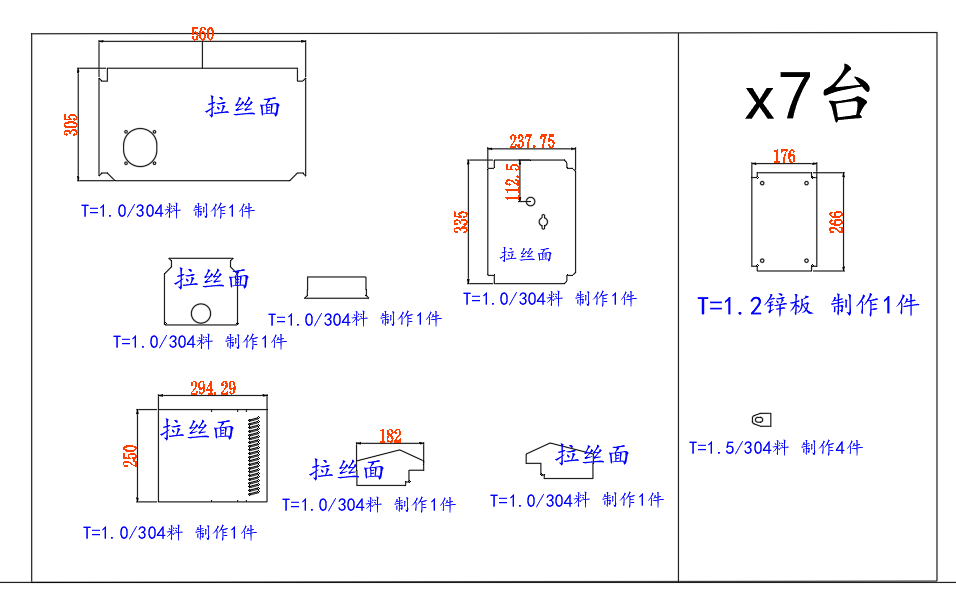

| 4 | 1-户外箱展开图.png | 41.76K |
| 5 | 2-配电箱.png | 44.70K |

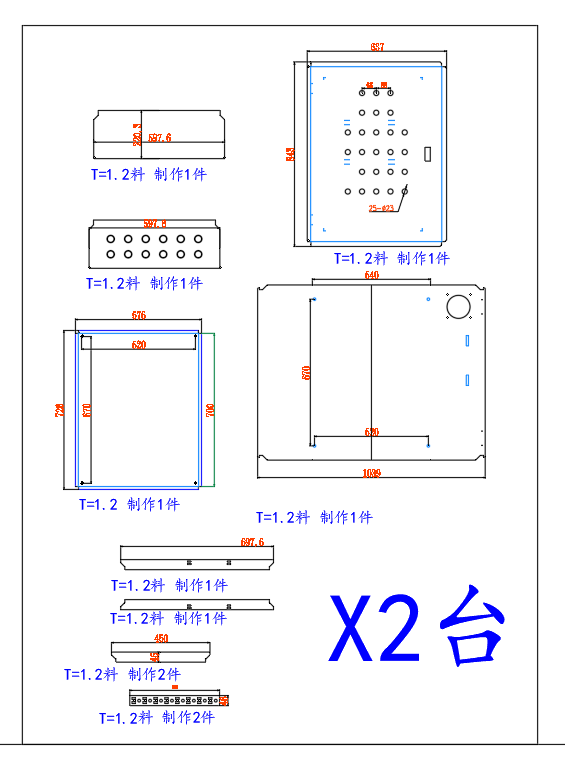

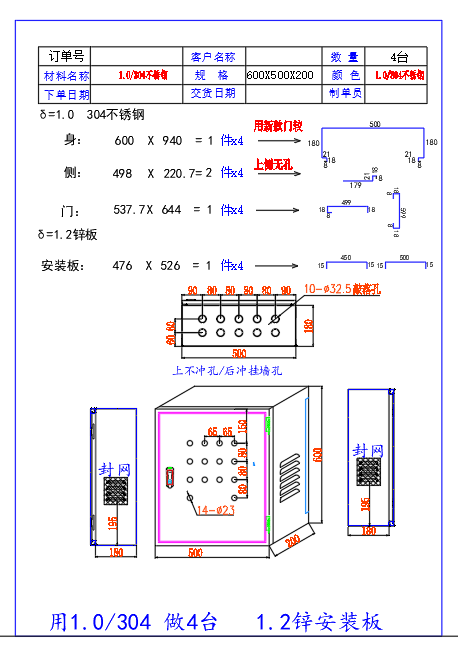

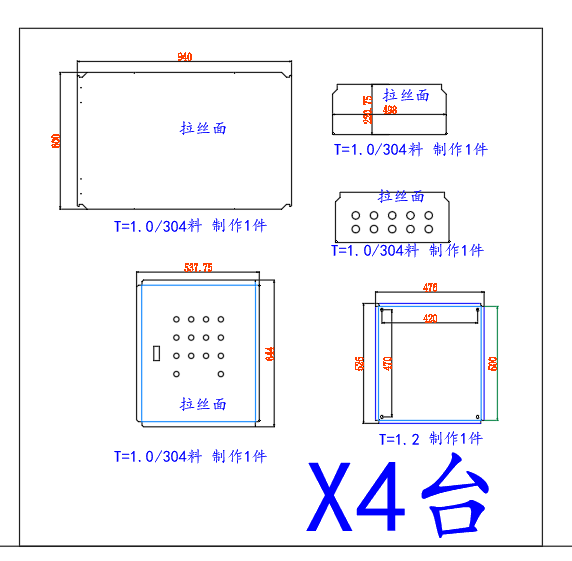

| 6 | 2-配电箱展开图.png | 25.77K |
| 7 | 3-配电箱.png | 56.27K |

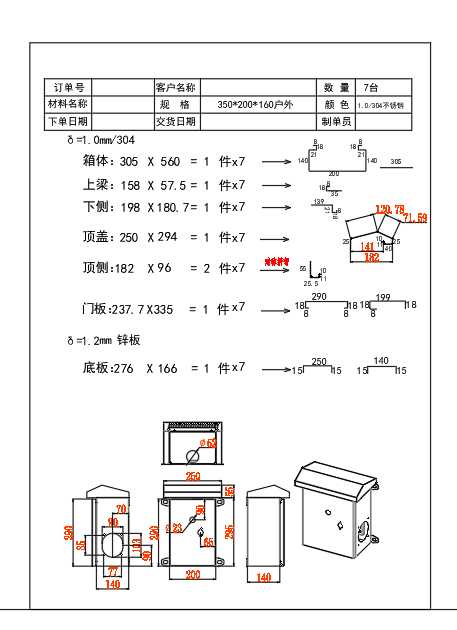

| 8 | 3-配电箱展开图.png | 36.68K |
| 9 | 4-配电柜.png | 86.24K |

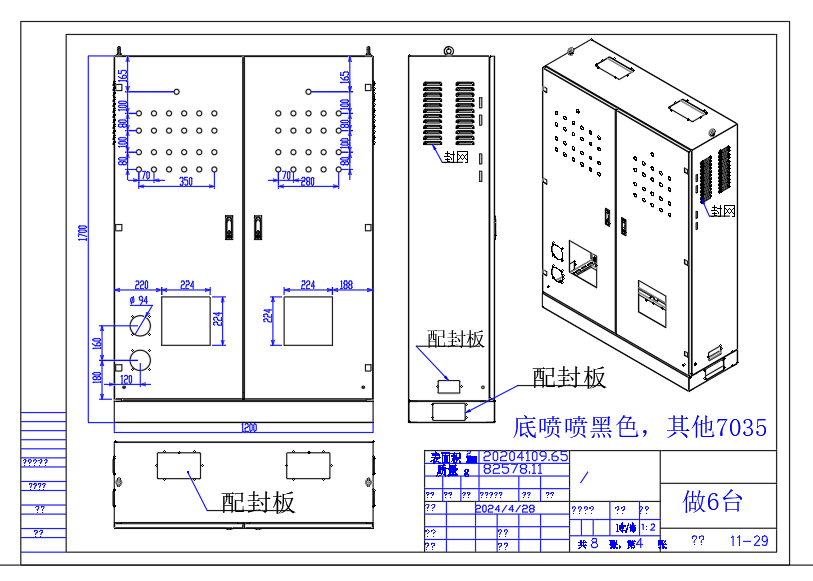

| 10 | 4-配电柜展开图.png | 32.54K |
| 11 | 5-配电柜.png | 83.84K |

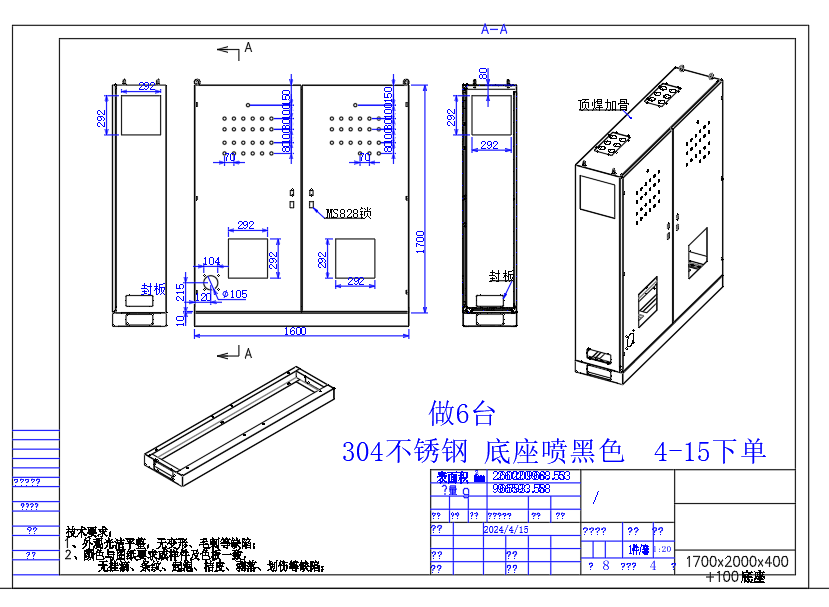

| 12 | 5-配电柜展开图.png | 39.12K |
此图纸下载需要25金币
立即下载
模型信息
图纸ID:2900669
图纸格式:dwg
文件大小:3.5M
所需金币:25
上传时间:2025-12-28 19:55:31
是否可编辑:可修改,不包括参数
软件版本:AutoCAD 2020
标签
钣金
钣金展开图
激光下料图
配电箱
钣金配电箱
图纸简介
该图纸是某猪场-配电箱配电柜钣金箱体展开图。根据电气工程师设计出的配电箱箱体图,进行钣金展开下料,供钣金生产空箱使用。该图纸包括各种规格尺寸的钣金展开图,供下载参考学习使用。
