汽车安全带导向环注塑模具
（ID:874583）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

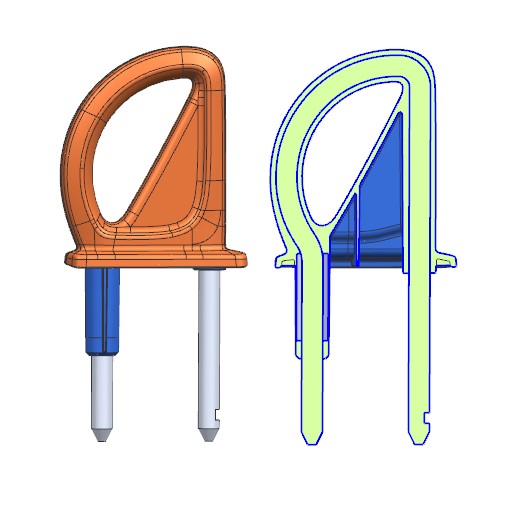

| 1 | 1.产品正面.jpg | 41.24K |

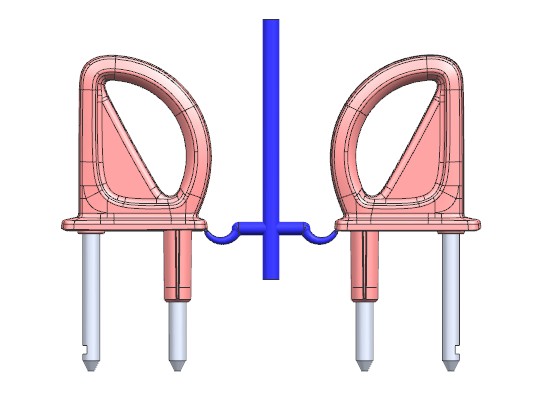

| 2 | 2.流道浇口.jpg | 33.24K |

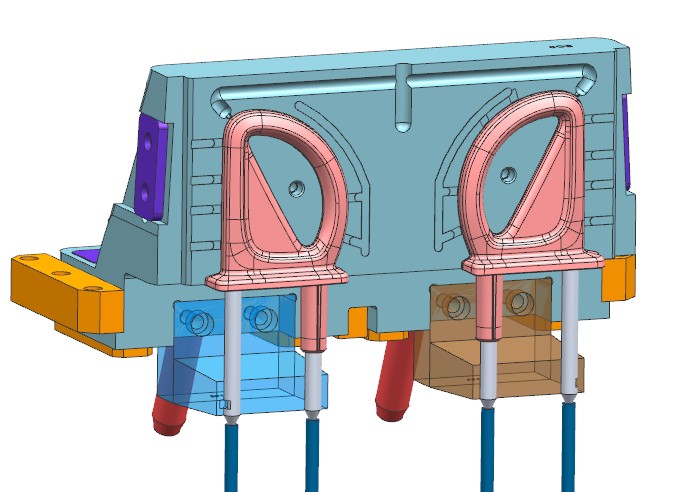

| 3 | 3.滑块.jpg | 71.92K |

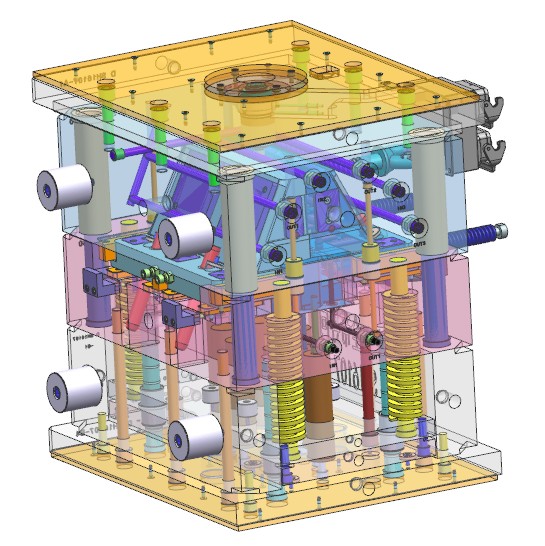

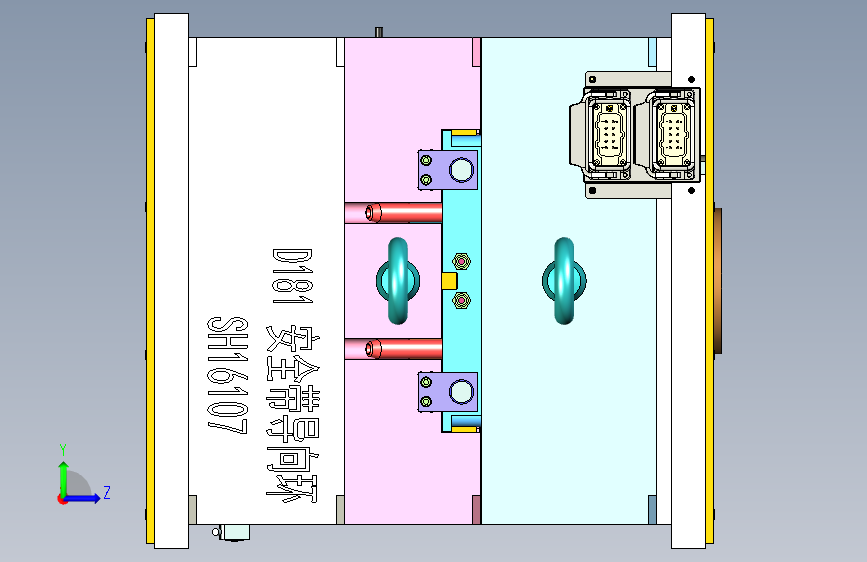

| 4 | 4.模具整体.jpg | 99.16K |

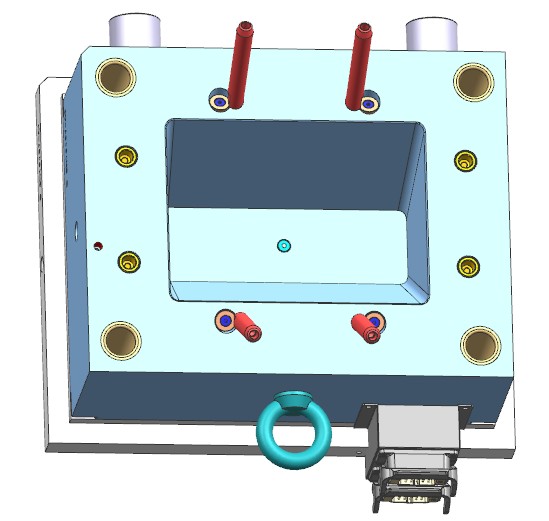

| 5 | 5.前模.jpg | 44.25K |

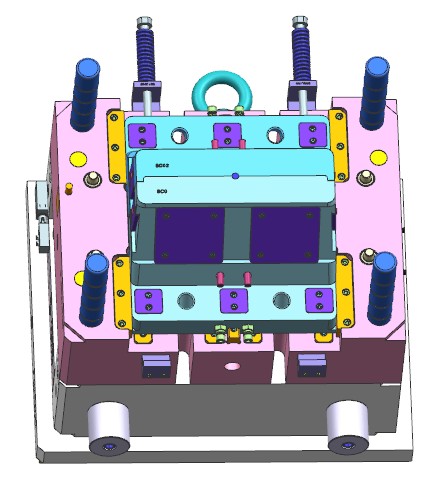

| 6 | 6.后模.jpg | 50.43K |
| 7 | SH16107-0201_hg.stp | 49.35M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：874583
图纸格式：stp
文件大小：6.77M
所需金币：50
上传时间：2023-12-30 21:57:39
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
注塑模具
导向环
嵌件
汽车
安全带
图纸简介
本例是一款汽车安全带导向环注塑模具。这是一套嵌件模具，产品中包裹着一个金属环。在注射前需要先将金属环安装到模具中，随塑料产品一同顶出，所以金属环的定位极为重要。本例使用顶杆在高度上定位金属环，在左右滑块上都设计半圆槽，合模时夹住金属环定位。
