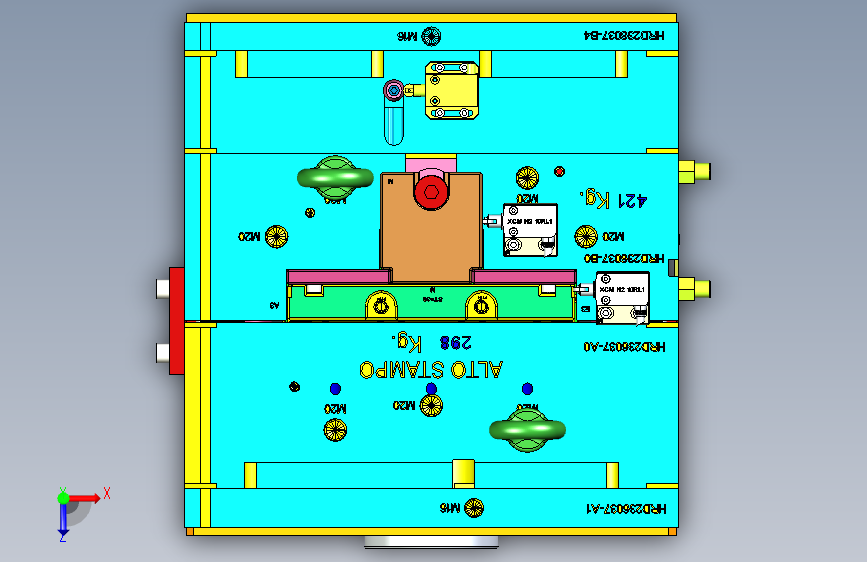

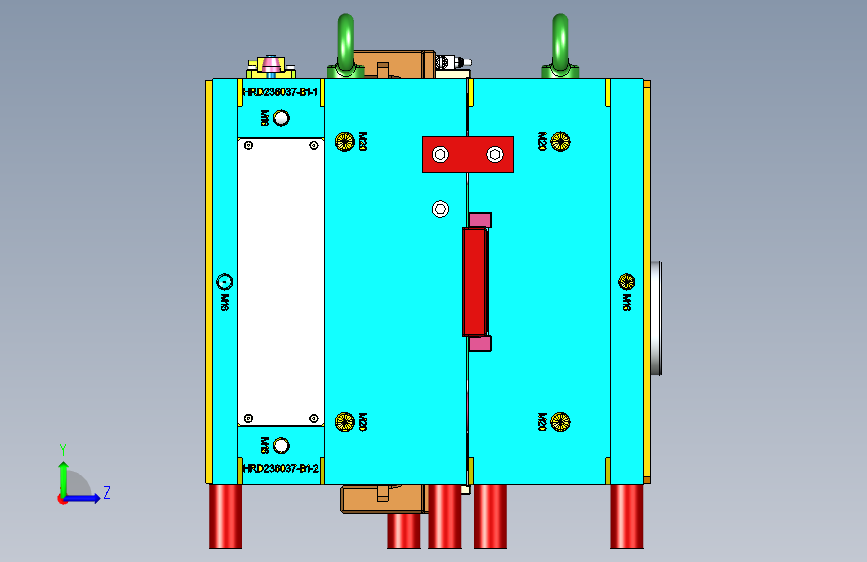

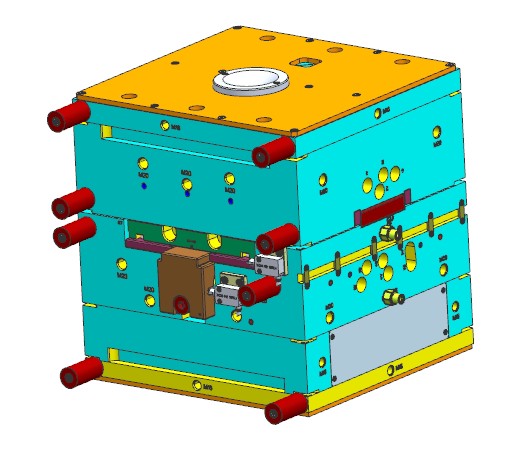

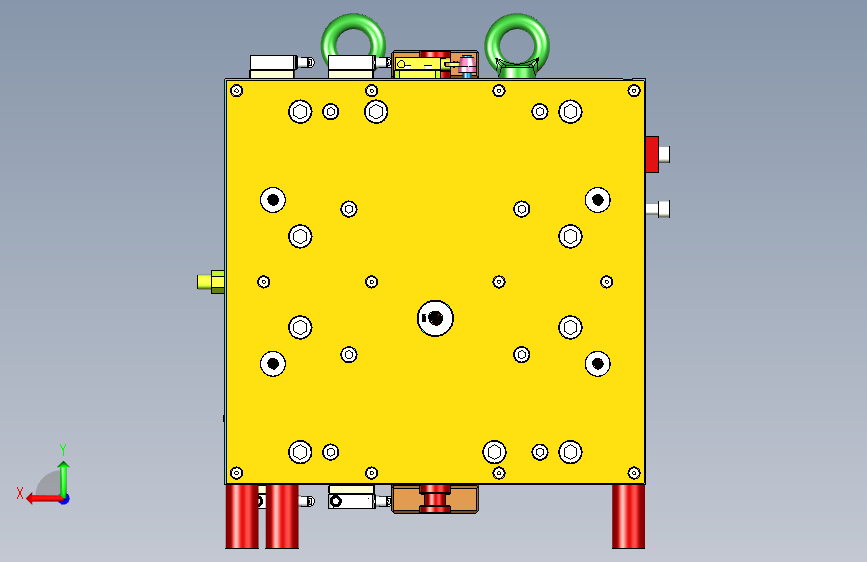

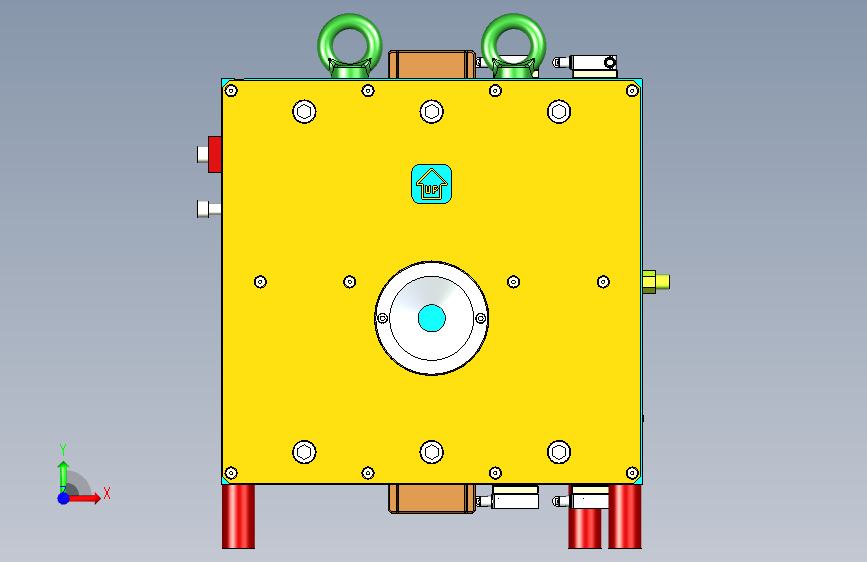

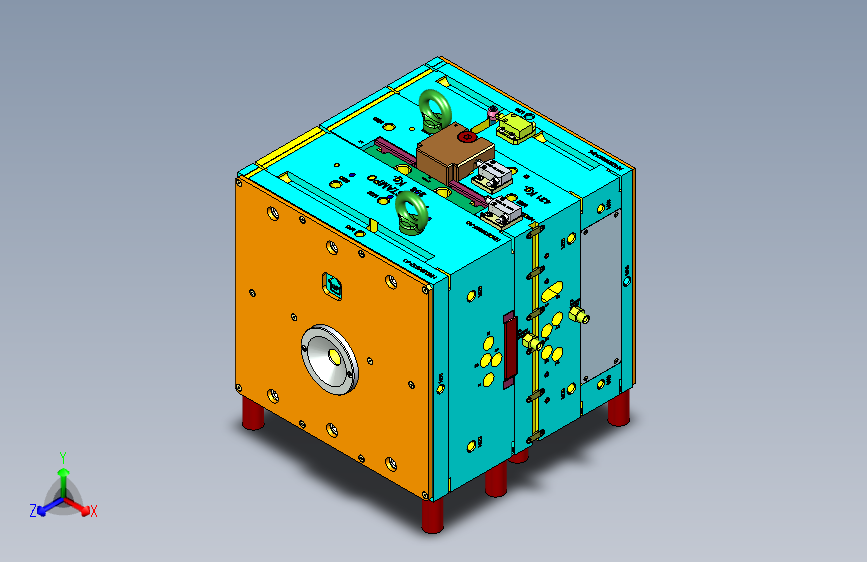

线性定子注塑模具（ID:887273）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17049797934977.rar | 18.41M |
| 2 | 1.产品正面.jpg | 34.88K |

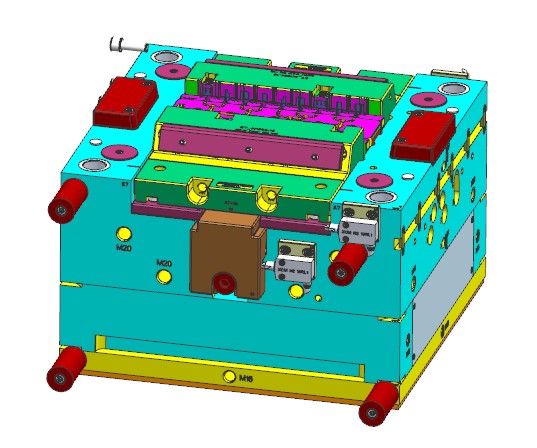

| 3 | 10.模具整体.jpg | 54.63K |
| 4 | 2.流道和浇口.jpg | 66.78K |

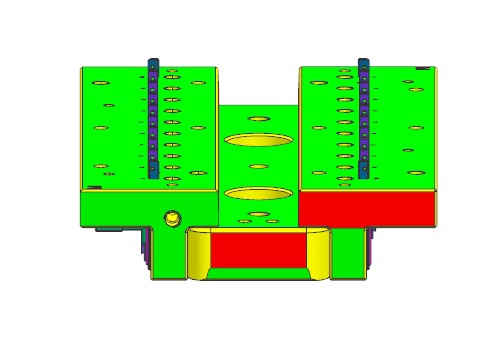

| 5 | 3.型腔设计.jpg | 26.48K |
| 6 | 4.前模活动镶件.jpg | 34.77K |
| 7 | 5.型芯设计.jpg | 36.16K |
| 8 | 6.滑块结构.jpg | 84.05K |
| 9 | 7.油缸驱动.jpg | 36.98K |
| 10 | 8.后模.jpg | 62.91K |

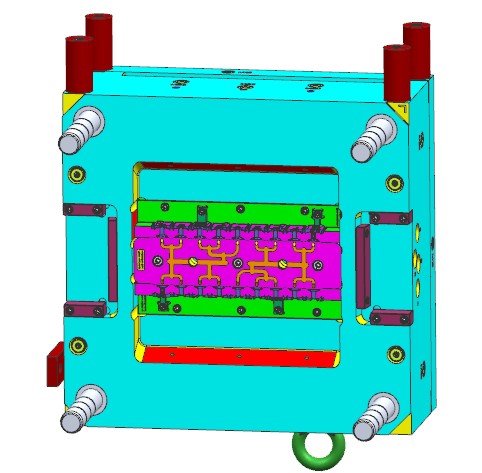

| 11 | 9.前模.jpg | 50.00K |
| 12 | _HRD236037-TOP.stp | 150.27M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：18.85M
所需金币：200
上传时间：2024-01-11 21:29:56
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
电机
定子
嵌件
图纸简介

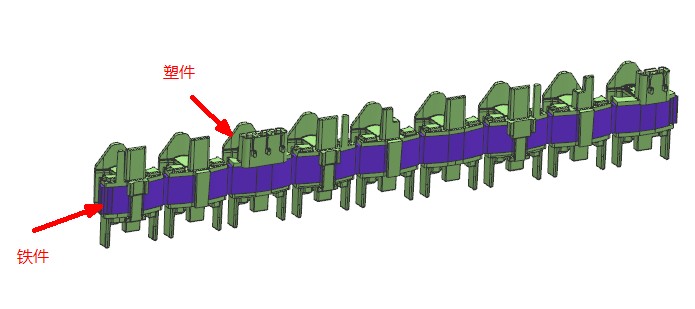

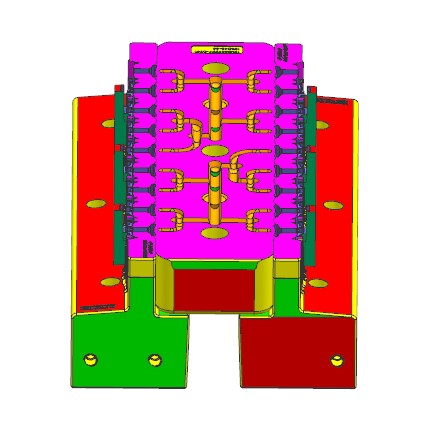

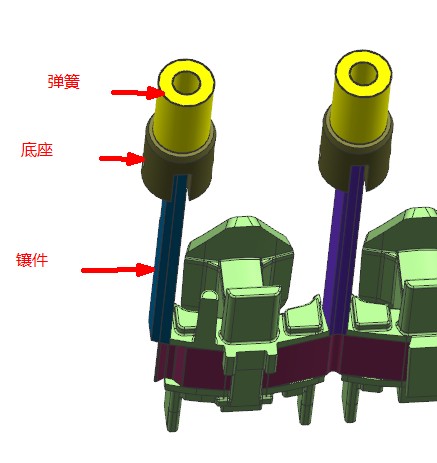

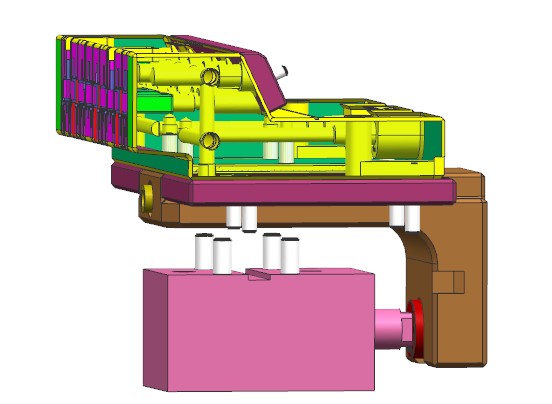

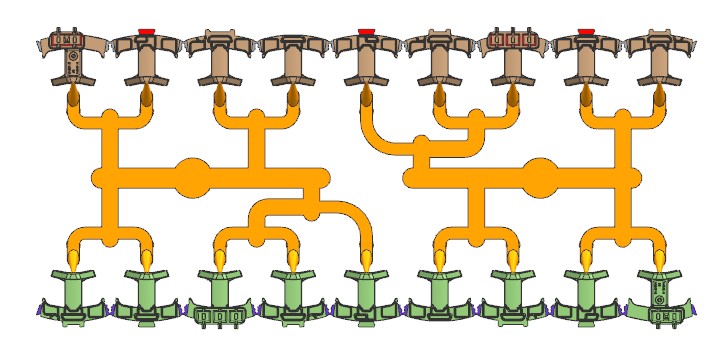

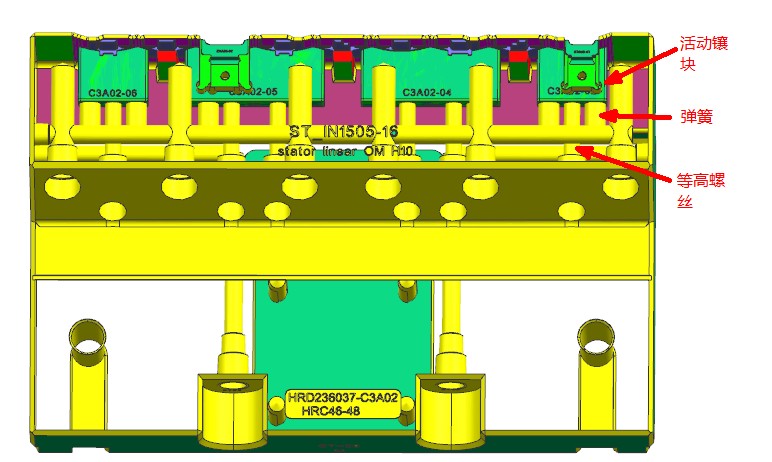

线性定子注塑模具。产品由一个铁件和九个塑件做成，塑件是独立不接触的，因此需要有九个浇口。流道尺寸有区别，尽量保证同时注满。因为铁件存在公差，为防止跟模具干涉，前模跟铁件接触的部分设计为镶件，并在镶件后设计有弹簧。滑块上跟铁件接触的部分也拆为镶件，设计有弹簧和等高螺丝。为减小模具尺寸，油缸设计在滑块下，通过L型块拉动滑块运动。
