竖笛嘴注塑模具（ID:877451）

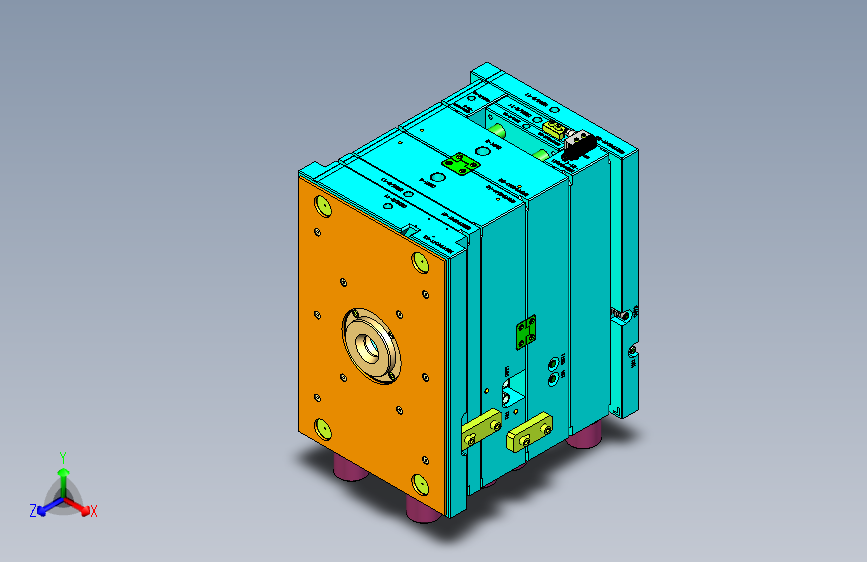

0.png)

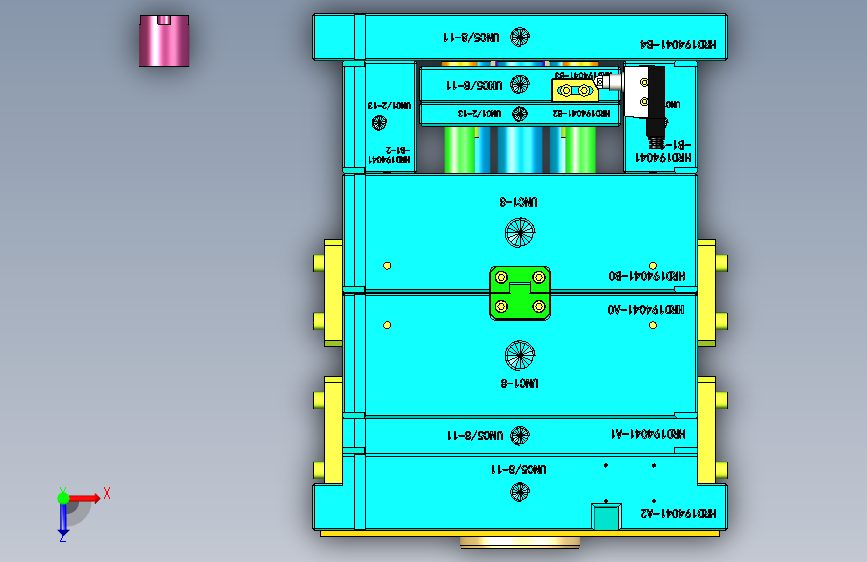

1.png)

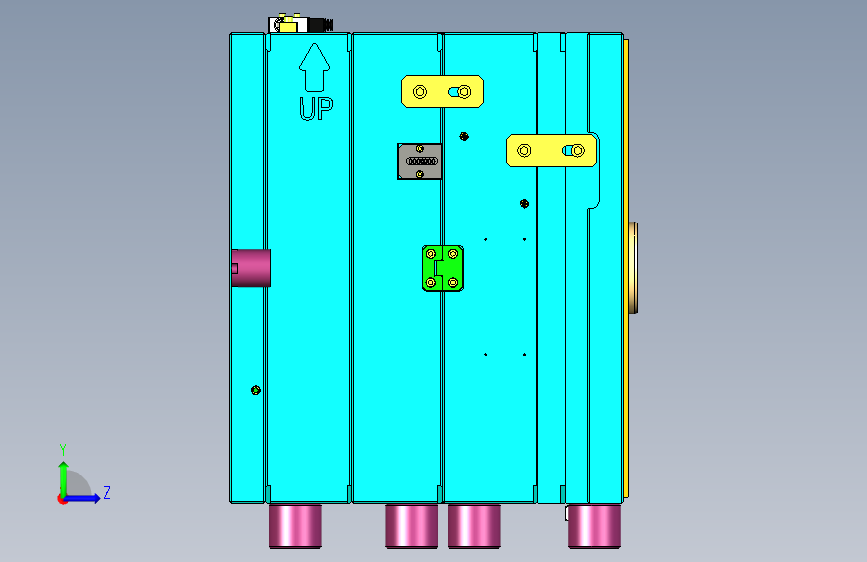

2.png)

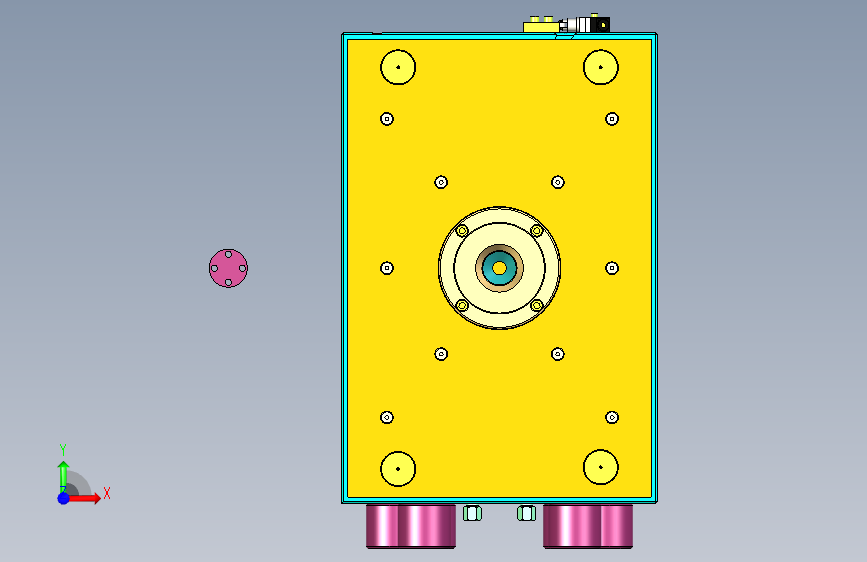

3.png)

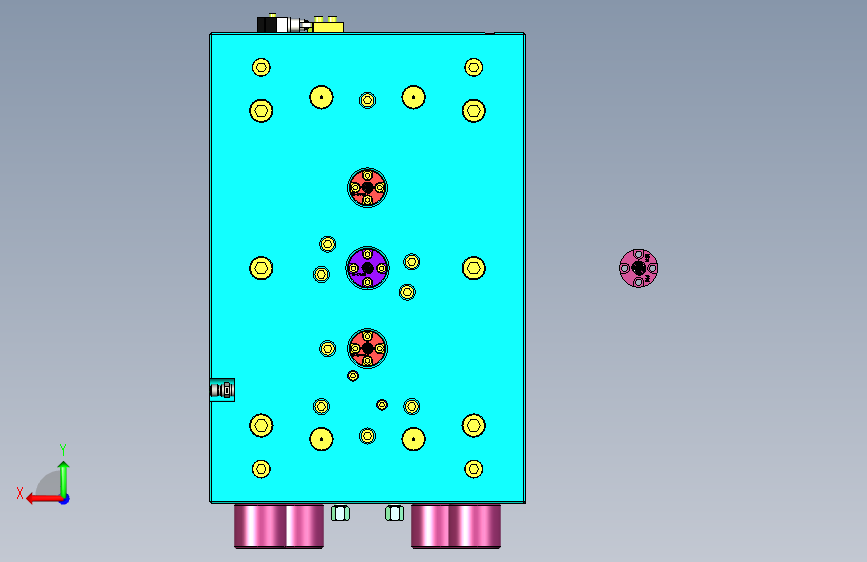

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17041167824539.rar | 2.72M |

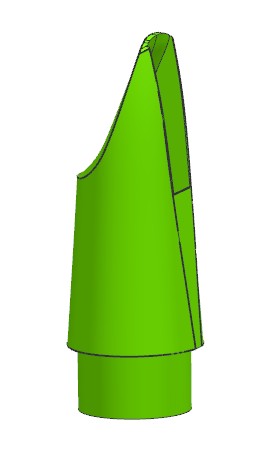

| 2 | 1.产品.jpg | 11.41K |

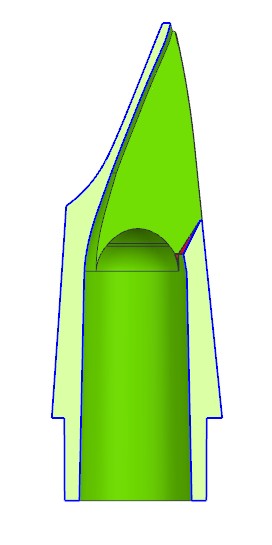

| 3 | 2.剖视图.jpg | 17.80K |

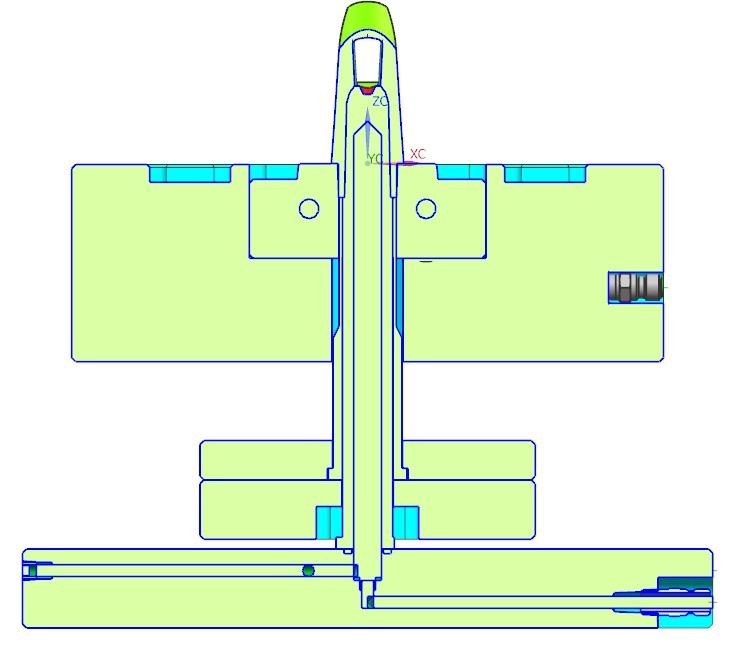

| 4 | 3.司筒和水路.jpg | 54.37K |

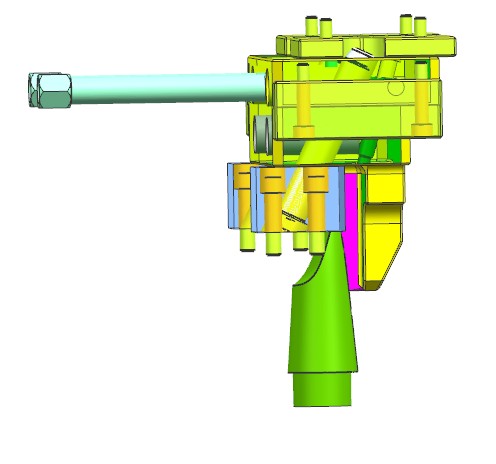

| 5 | 4.前模斜抽芯.jpg | 27.75K |

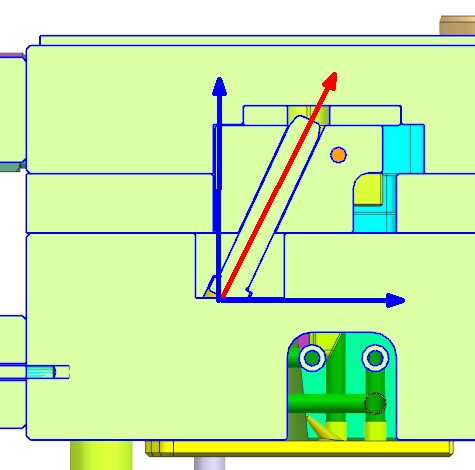

| 6 | 5.动作分解.jpg | 36.52K |

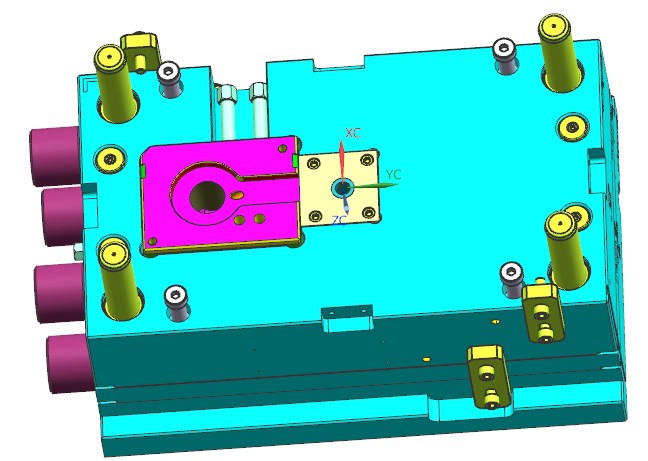

| 7 | 6.前模.jpg | 63.64K |
| 8 | 7.后模.jpg | 67.55K |
| 9 | _HRD194041-TOP.stp | 23.26M |
此图纸下载需要200金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：2.79M
所需金币：200
上传时间：2024-01-01 21:46:22
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
竖笛嘴
斜抽芯
司筒通水
图纸简介

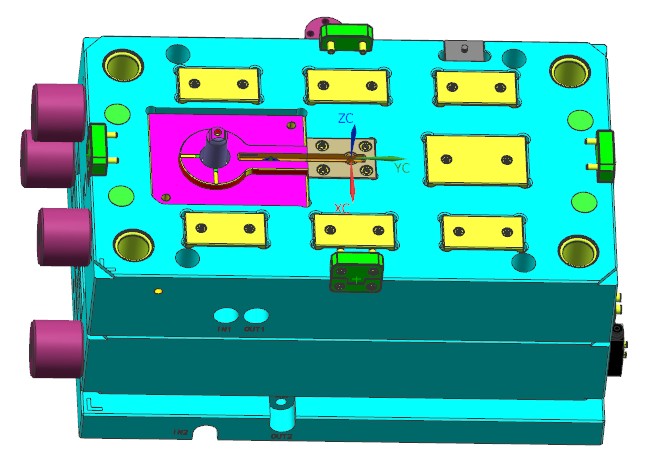

竖笛嘴注塑模具，模具布局1X1，但是留有一腔的位置以后增加其他产品。产品采用热流道转冷流道潜伏浇口进胶，为保证浇口顺利拉断，在后模流道上制作了倒扣。产品内部有斜向倒扣，分型在前模。模具设计巧妙的将斜向运动分解成了一个水平一个垂直运动。水平运动就是传统的滑块动作，垂直运动就是增加了一次开模动作。同时开模动作也为滑块运动提供动力。产品顶出使用非标定制大司筒，同时在司筒内部设计有冷却水。
