驾驶室装饰盖 注塑模具（ID:884889）
截图
AI截图渲染
✨AI图片渲染

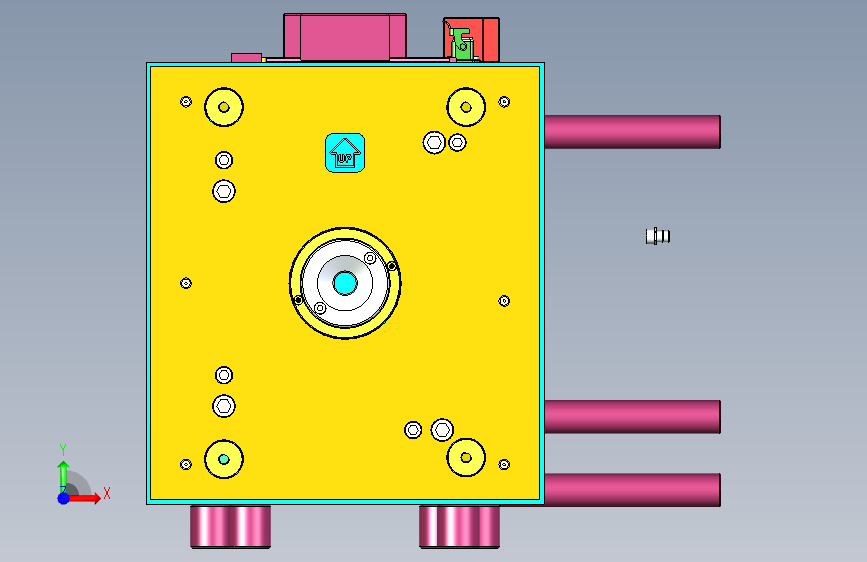

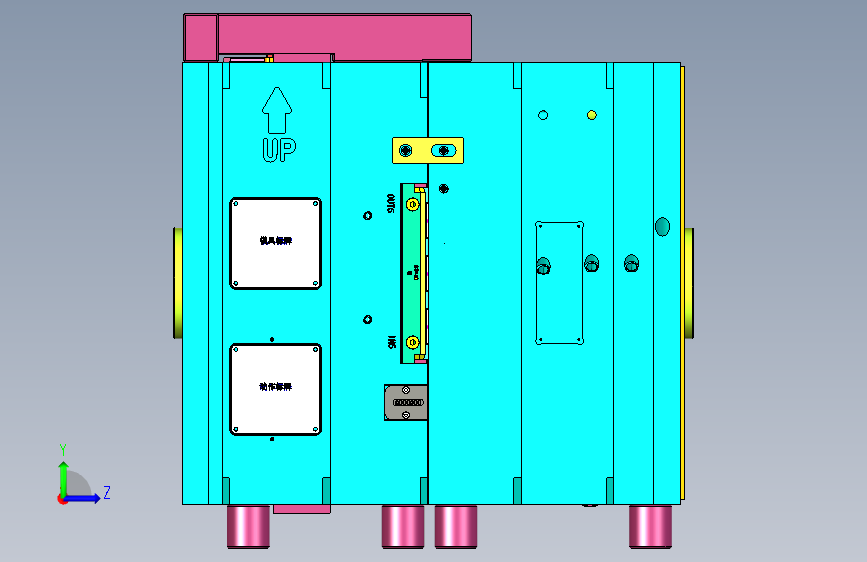

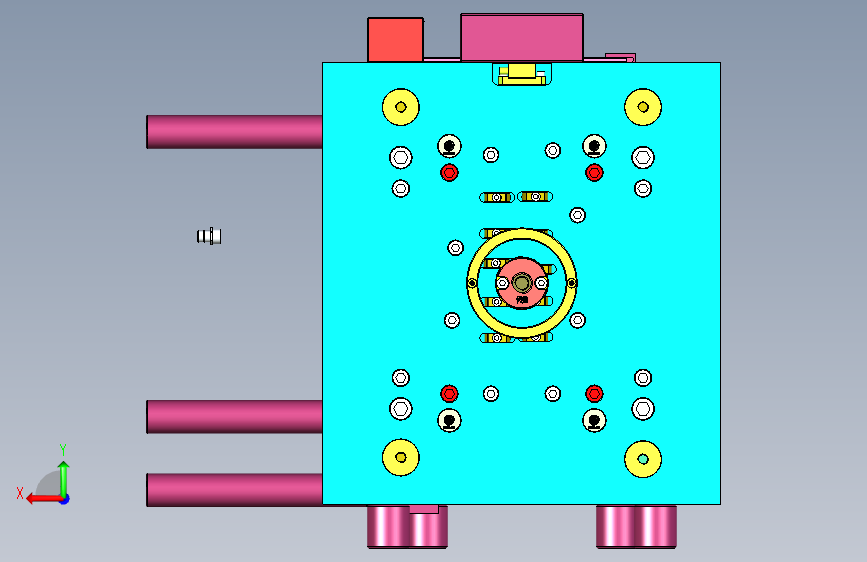

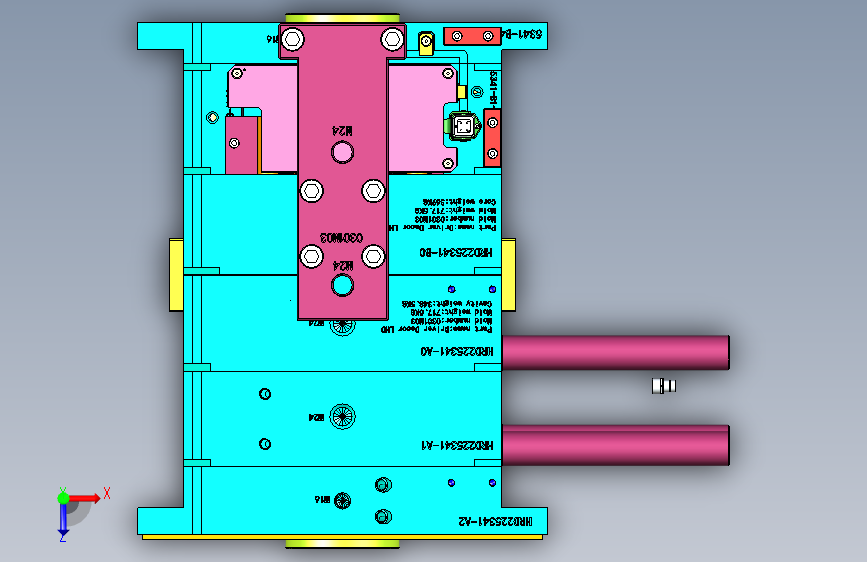

0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17046374285427.rar | 14.80M |

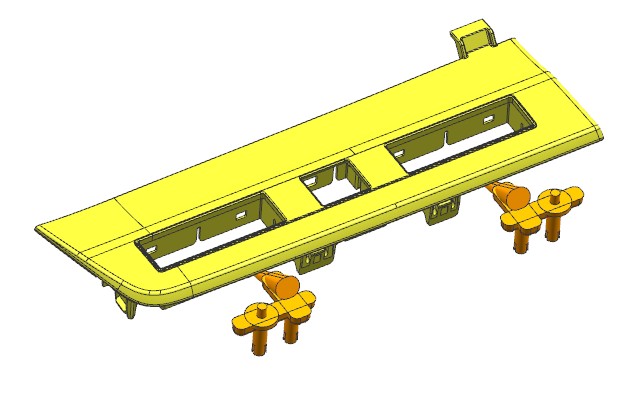

| 2 | 1.产品正面.jpg | 43.91K |
| 3 | 2.产品背面.jpg | 46.76K |
| 4 | 3.滑块.jpg | 62.90K |

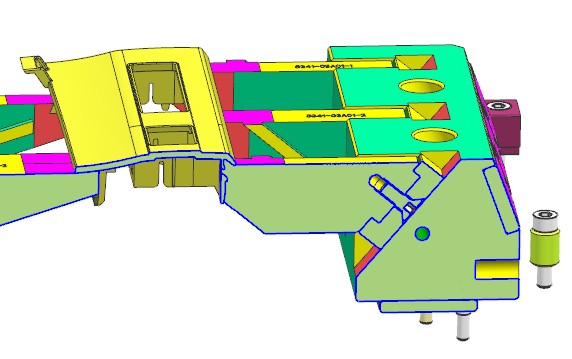

| 5 | 4.滑块剖视图.jpg | 42.09K |
| 6 | 5.斜顶.jpg | 56.63K |
| 7 | 6.后模.jpg | 40.68K |

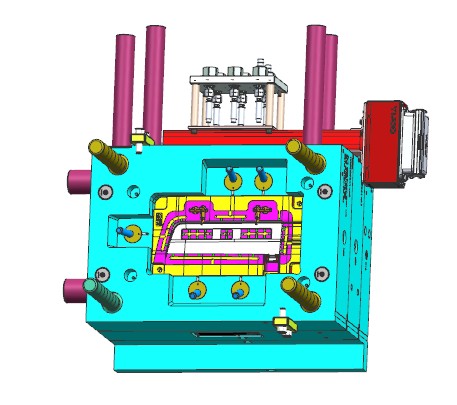

| 8 | 7.前模.jpg | 44.97K |
| 9 | 8.模具整体.jpg | 52.96K |
| 10 | _HRD225341-TOP.stp | 116.76M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸ID：884889
图纸格式：stp
文件大小：15.15M
所需金币：50
上传时间：2024-01-07 22:23:51
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
注塑模具
斜滑块
转角度
汽车
图纸简介

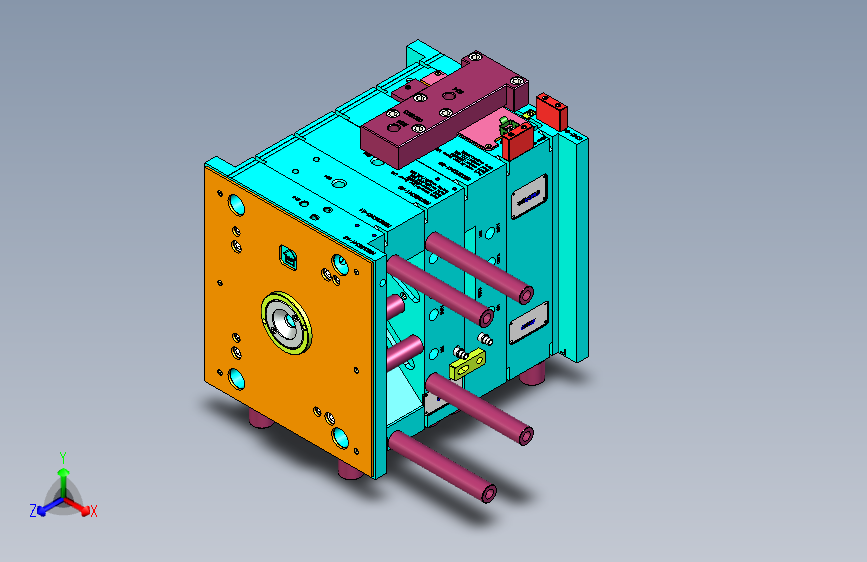

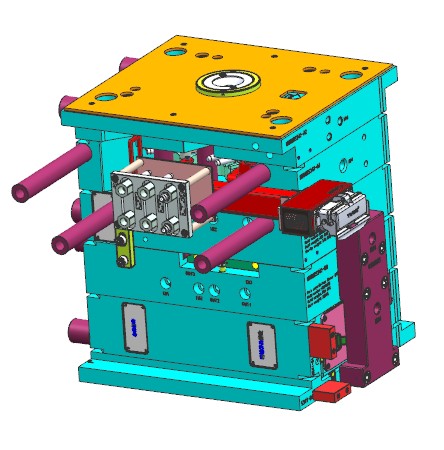

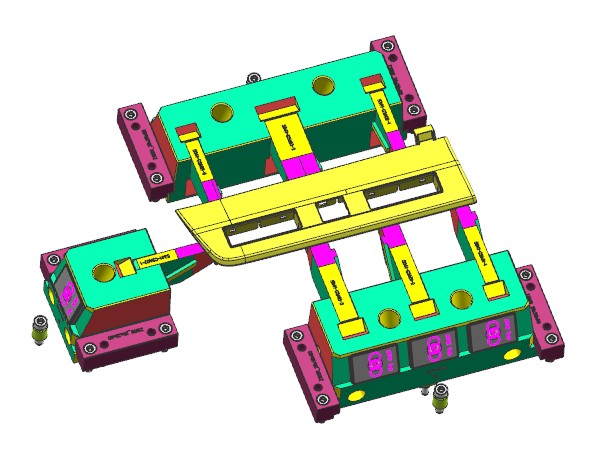

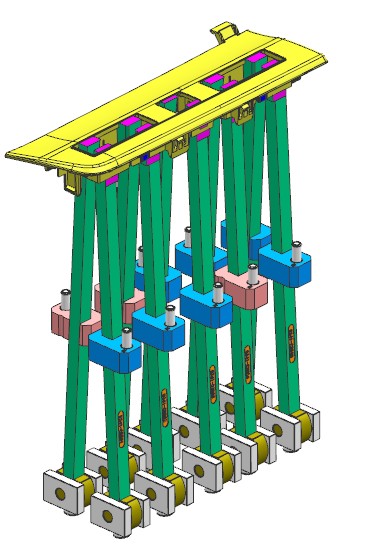

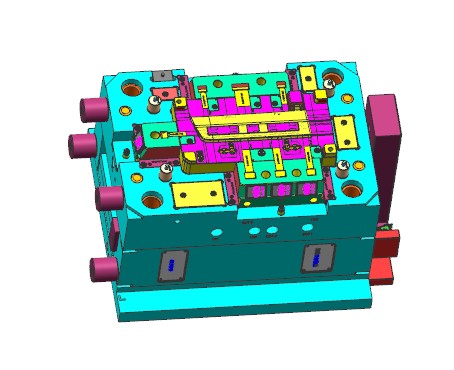

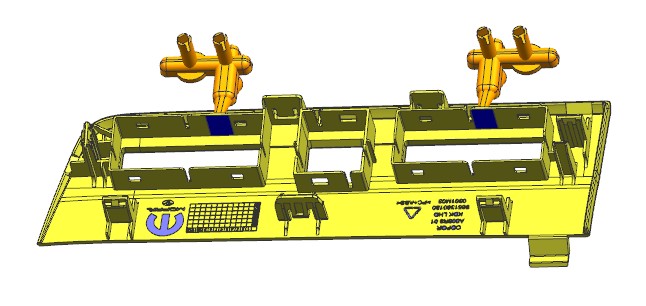

汽车驾驶室装饰盖 。产品有三个方向的卡扣需要滑块抽芯，但卡扣的倾斜角度较大，分别是18度30度和40度，若使用传统的滑块结构，不仅加工困难，运动也有卡死或断裂的风险。本例使用了转角度的设计思路，滑块座水平运动，滑块镶件斜向运动，两者之间用T型槽连接。滑块镶件还需要一个压板承受其Z向载荷，确保它延斜向运动而不是跟随滑块座水平运动。
