洗衣机小盖板注塑模具
(ID:888252)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

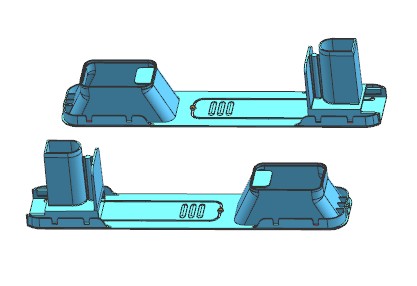

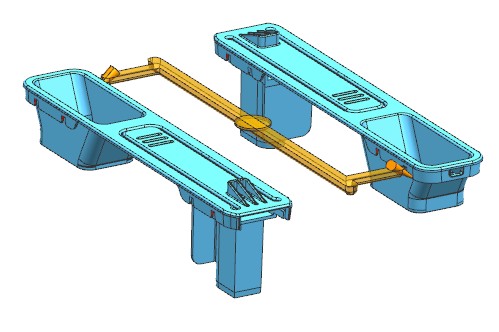

| 1 | 1.产品正面.jpg | 35.55K |
| 2 | 2.产品背面.jpg | 19.62K |

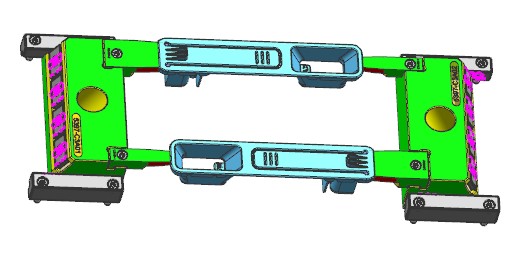

| 3 | 3.滑块.jpg | 31.12K |

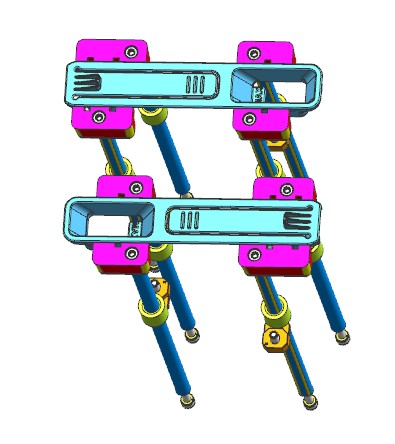

| 4 | 4.顶块.jpg | 37.66K |
| 5 | 5.先抽芯.jpg | 22.29K |

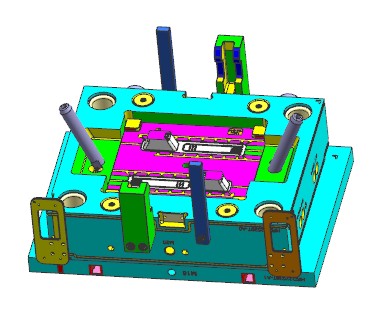

| 6 | 6.后模.jpg | 36.25K |
| 7 | 7.前模.jpg | 34.57K |

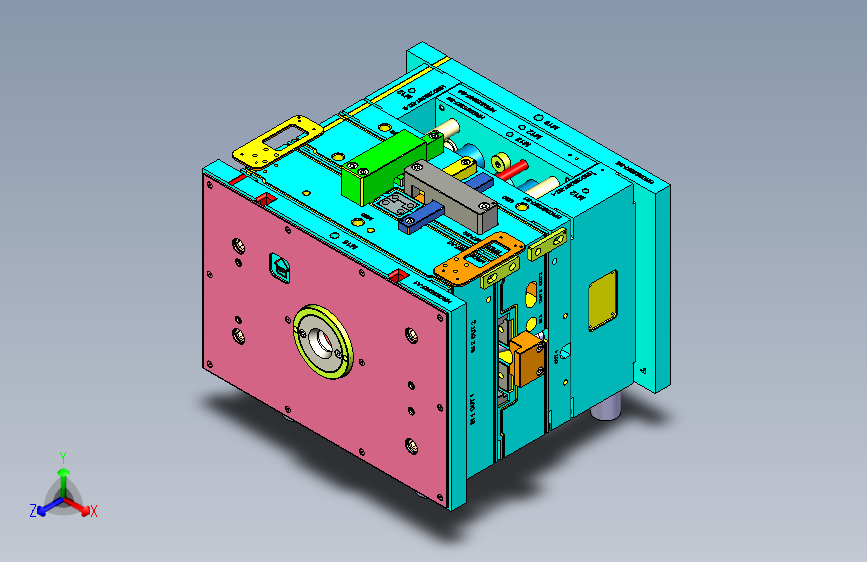

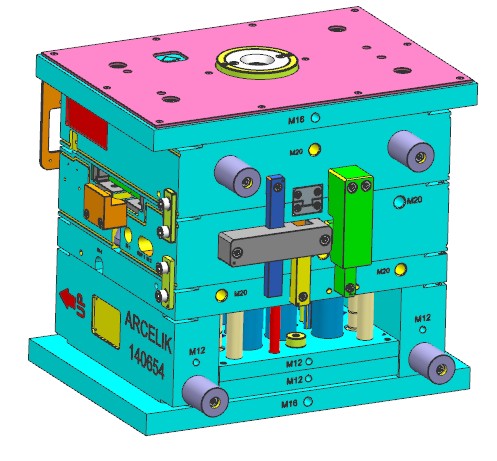

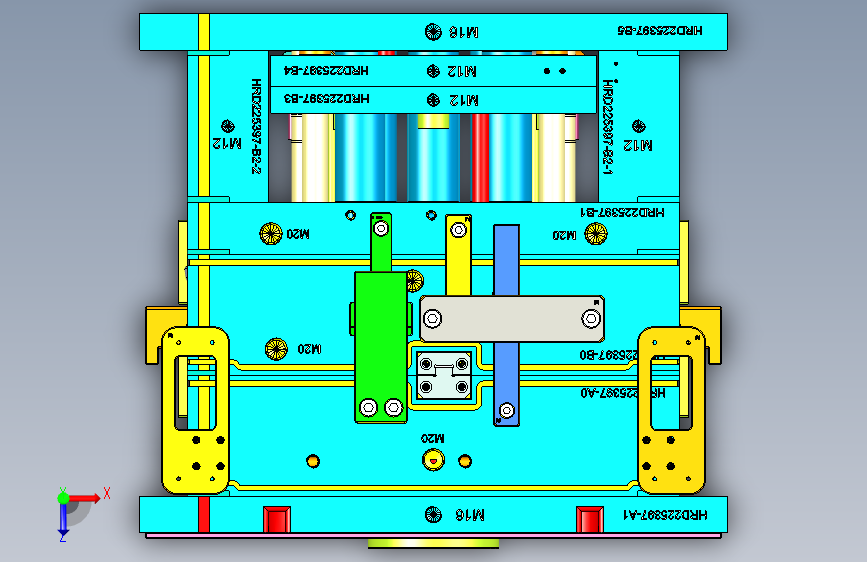

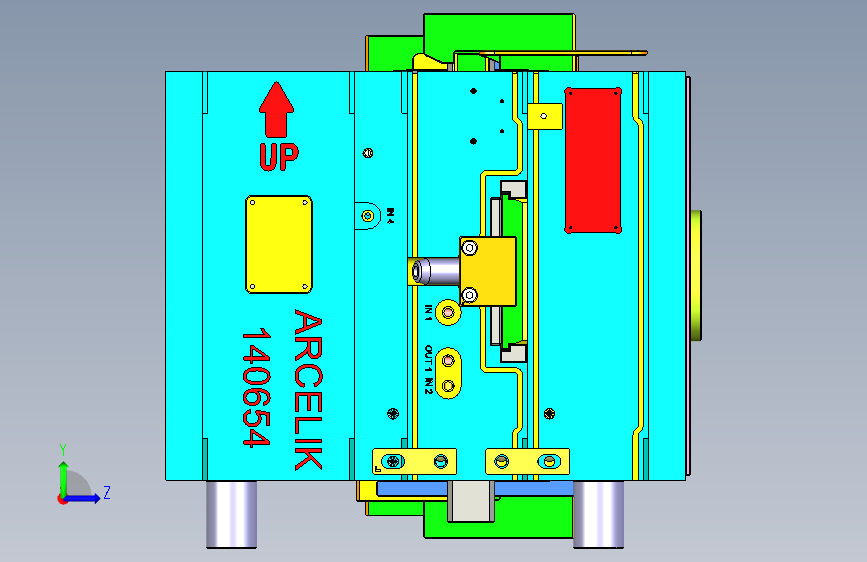

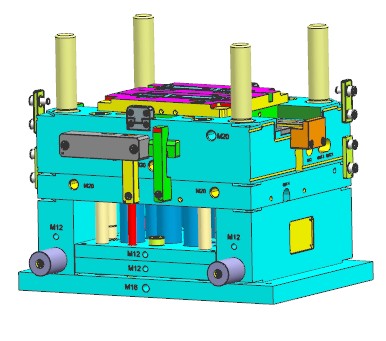

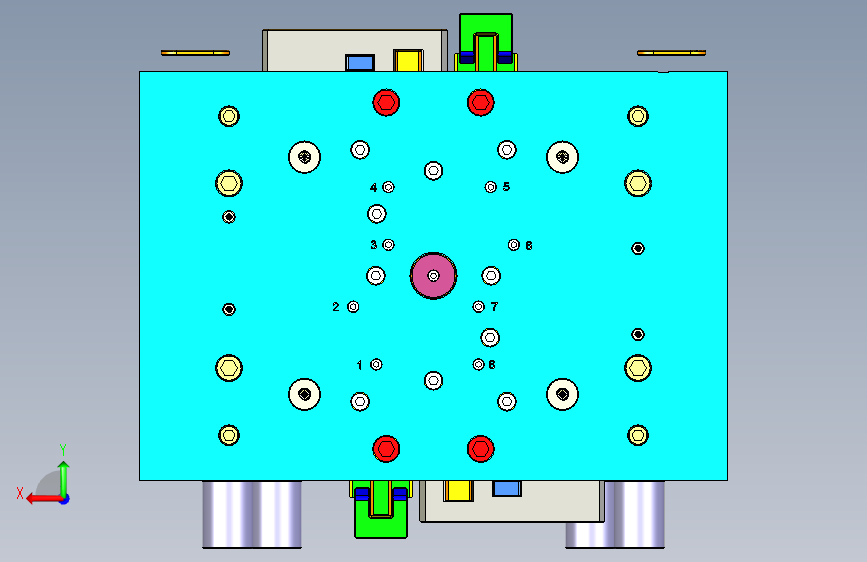

| 8 | 8.模具整体.jpg | 65.25K |
| 9 | _HRD225397-TOP.stp | 50.92M |
此图纸下载需要50金币
立即下载
模型信息
图纸ID:888252
图纸格式:stp
文件大小:5.73M
所需金币:50
上传时间:2024-01-13 21:11:01
是否可编辑:可修改,不包括参数
软件版本:STEP
标签
注塑模具
洗衣机
盖板
先抽芯
图纸简介

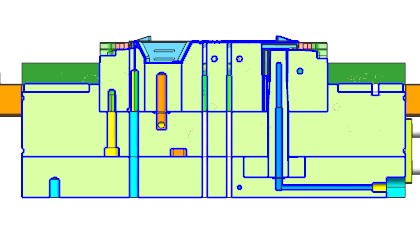

洗衣机小盖板注塑模具。产品为外观件,抛光A1,采用潜伏浇口进胶。产品背面骨位40MM深,有较大的抱紧力,产品顶出前,需先将深骨位包裹的镶件抽出,因此设计了后模先抽芯机构。其动作原理为:AB板锁住,B板与垫板先开模,镶件固定在垫板上,与产品分离,B板与垫板的开模动作结束,AB板开模。
