汽车仪表板左右装饰条注塑模具（ID:888251）
0.png)
1.png)

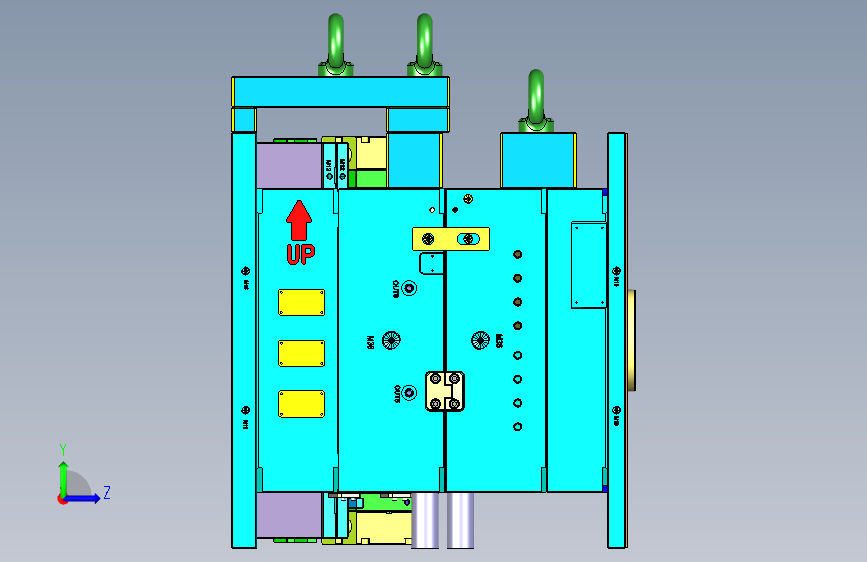

2.png)

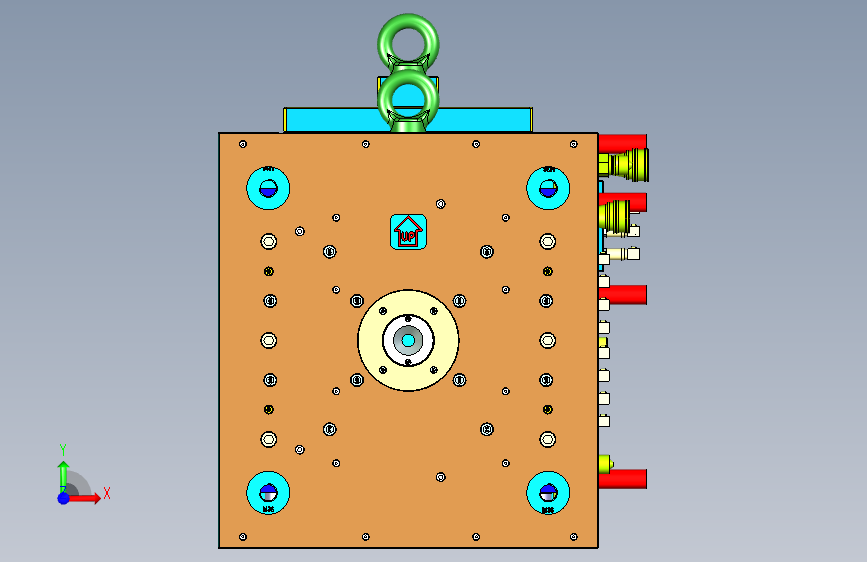

3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17051514105003.rar | 29.06M |

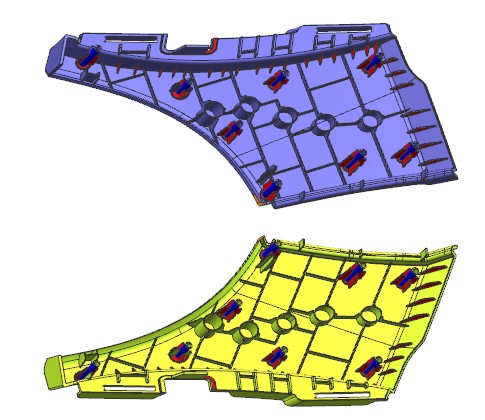

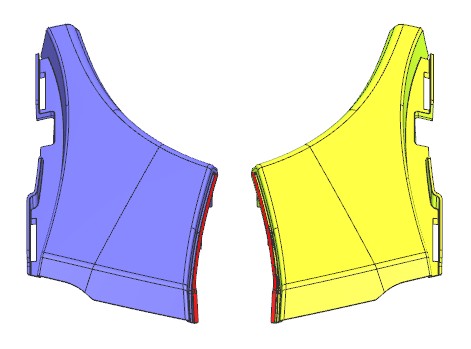

| 2 | 1.产品正面.jpg | 27.24K |
| 3 | 2.产品背面.jpg | 57.53K |

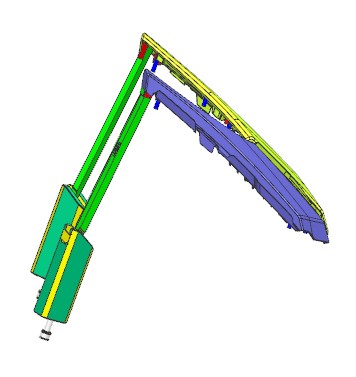

| 4 | 3.斜顶.jpg | 20.58K |

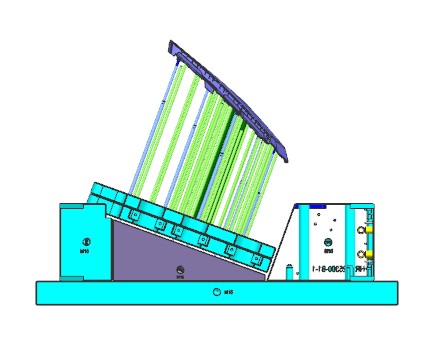

| 5 | 4.倾斜20度顶出.jpg | 28.52K |

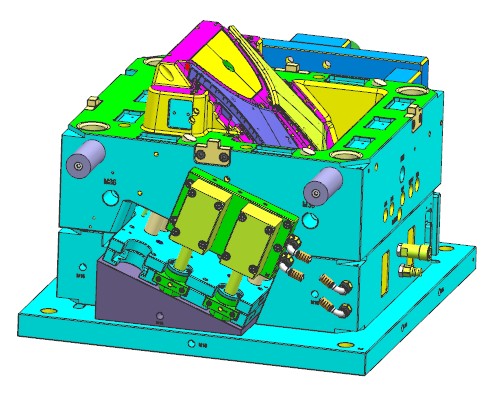

| 6 | 5.后模.jpg | 65.60K |

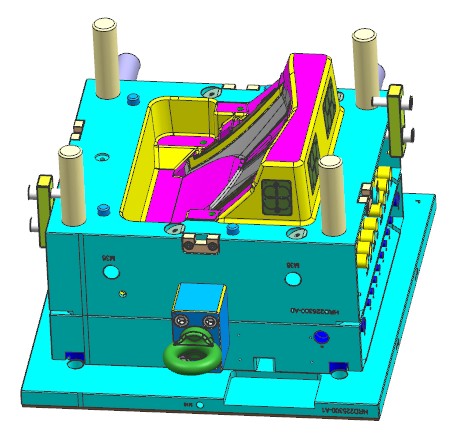

| 7 | 6.前模.jpg | 54.81K |

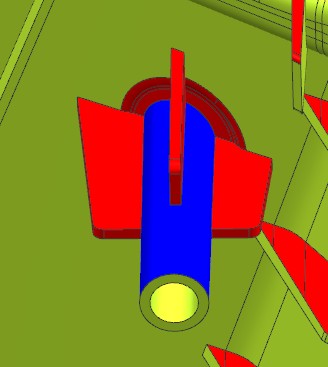

| 8 | 7.产品偷胶.jpg | 20.32K |

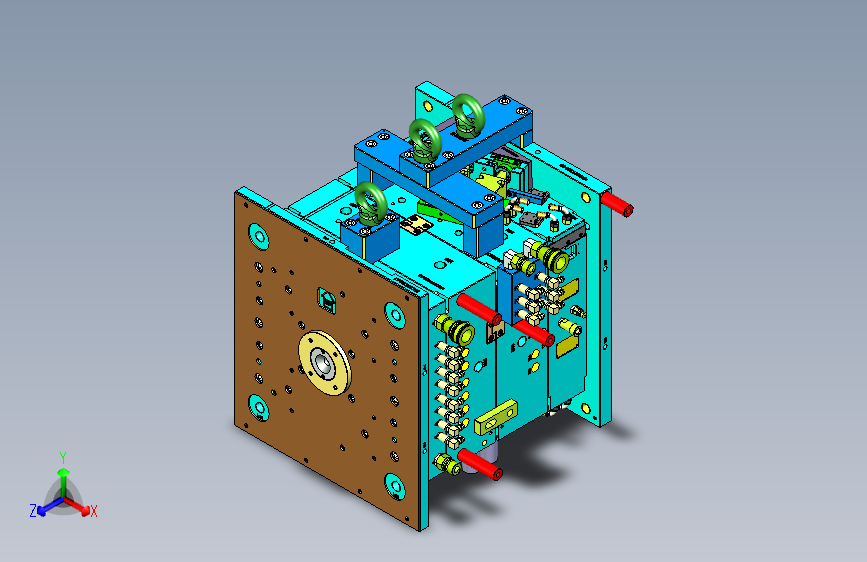

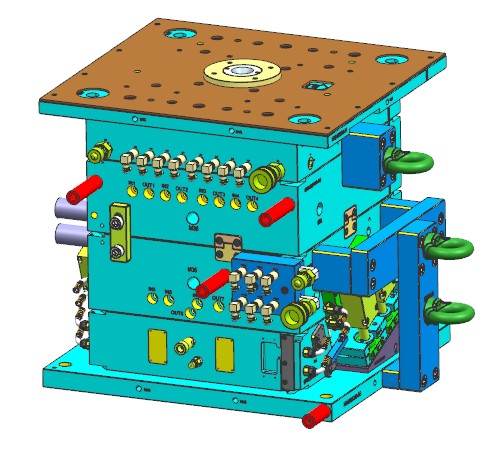

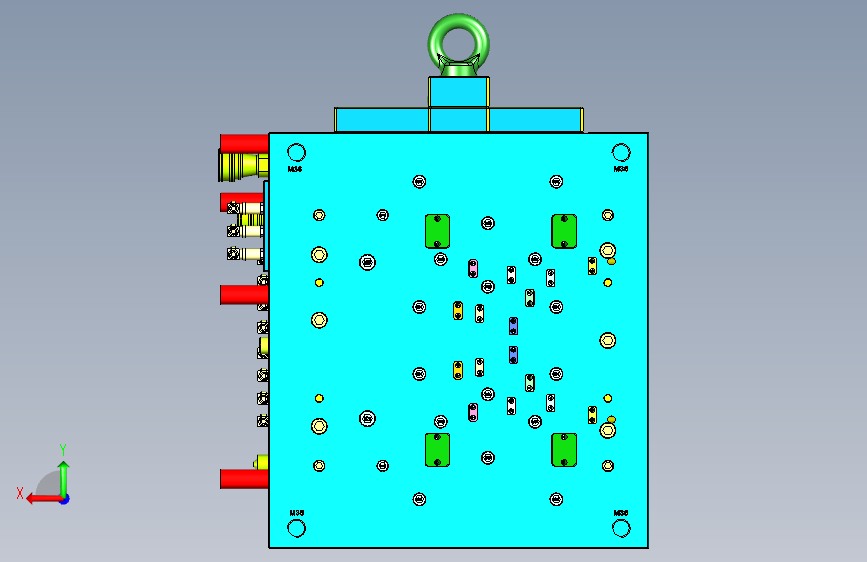

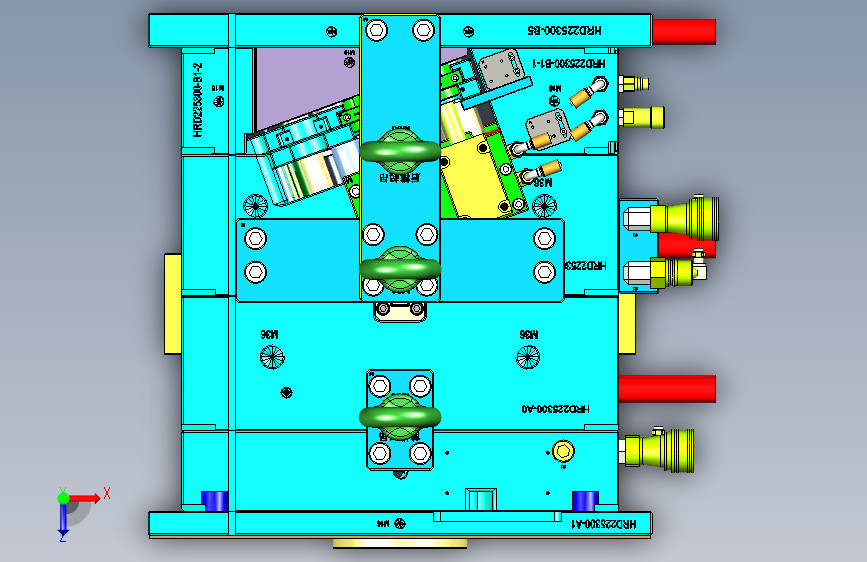

| 9 | 8.模具整体.jpg | 69.50K |
| 10 | _HRD225300-TOP.stp | 198.88M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：29.76M
所需金币：100
上传时间：2024-01-13 21:10:16
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
仪表板
装饰条
倾斜顶出
图纸简介
汽车仪表板左右装饰条注塑模具。产品为外观件，表面处理为喷漆花纹。背面BOSS柱区域壁厚较厚，有缩痕风险，因此需要做周圈偷胶。外观件的BOSS柱一般都需要做如此处理。产品B面的骨位和BOSS柱与出模方向夹角20度，因此产品需要倾斜20度顶出，顶针板切斜20度，B0板和底板做相应处理。
