电机转子注塑模具
(ID:887274)截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

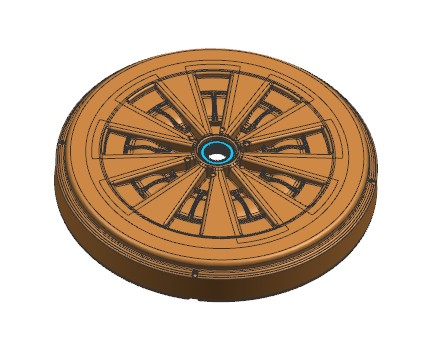

| 1 | 1.产品正面.jpg | 38.25K |

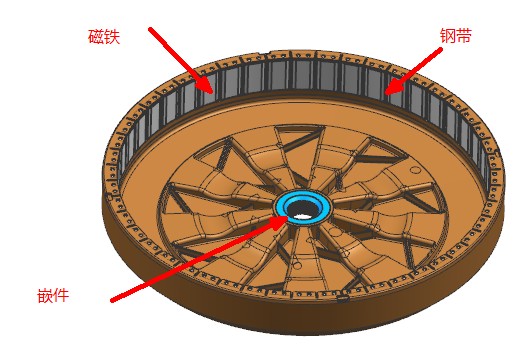

| 2 | 2.产品背面.jpg | 51.09K |

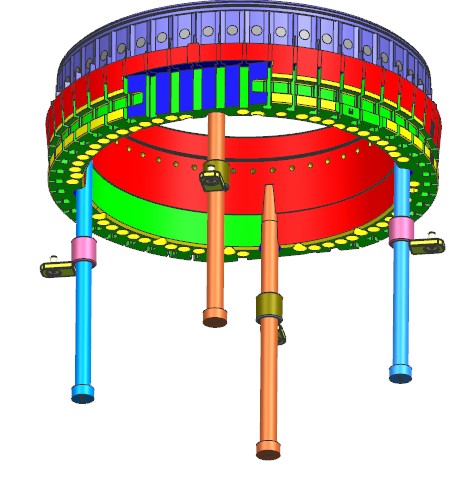

| 3 | 3.活动镶件.jpg | 56.84K |

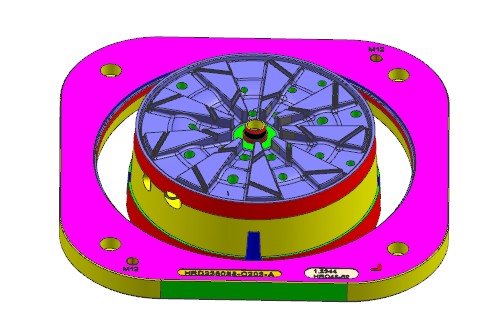

| 4 | 4.固定镶件和推板.jpg | 44.21K |

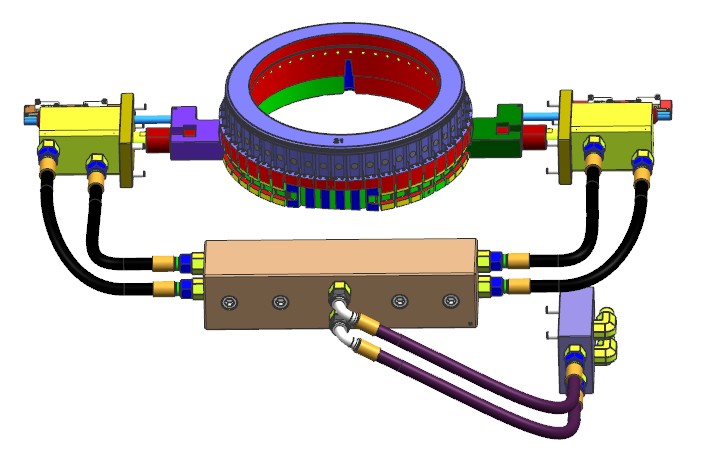

| 5 | 5.油缸锁紧机构.jpg | 61.73K |

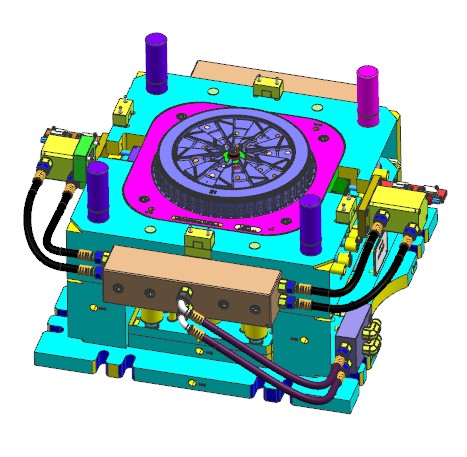

| 6 | 6.后模.jpg | 63.94K |

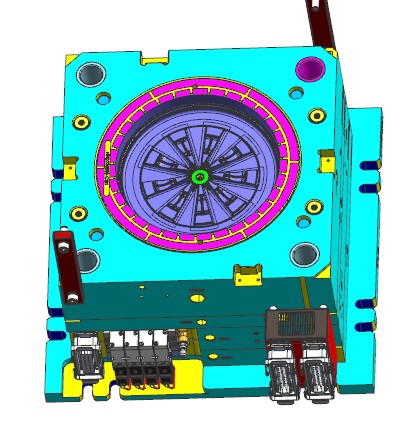

| 7 | 7.前模.jpg | 58.80K |

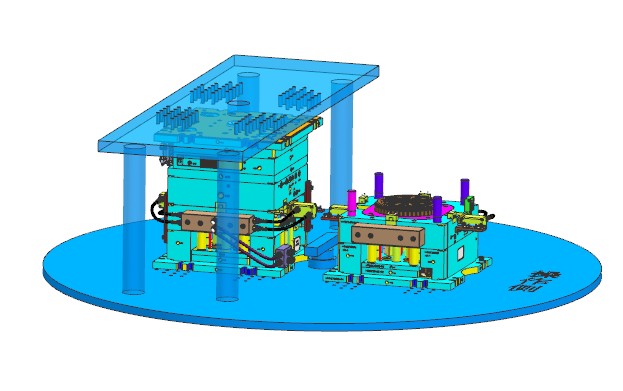

| 8 | 8.立式注塑机.jpg | 46.30K |
| 9 | _HRD236088-TOP.stp | 195.10M |
此图纸下载需要300金币
立即下载
模型信息
图纸ID:887274
图纸格式:stp
文件大小:25.38M
所需金币:300
上传时间:2024-01-11 21:30:51
是否可编辑:可修改,不包括参数
软件版本:STEP
标签
注塑模具
转盘式注塑机
立式机
转子
电机
图纸简介
电机转子注塑模具。产品为电机内部转子部件,塑料件内包裹着钢带、磁铁和金属嵌件。产品在立式转盘注塑机上生产,有一个前模和两个后模。活动型芯在安装好各种嵌件后放置到模具内,需要有锁紧机构确保镶件到位,否则生产出的产品塑料与嵌件错位。本例使用油缸滑块压斜面的方案。
