端盖翻边模（CAD图+proe三维）_PROE 5.0_模型图纸下载

首页

图库

工程师

端盖翻边模（CAD图+proe三维）（ID:714176）

设备部件 / 模具类 / 端盖翻边模（CAD图+proe三维）

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	16939205364891.rar	2.83M
2	asm_asm.stp	652.74K
3	图纸汇总.dwg	241.97K
4	001.prt.2	97.25K
5	10_s_dianban.prt.1	94.70K
6	11_s_mozuo.prt.1	230.50K
7	14_dagan.prt.1	78.91K
8	15_tuijianqi.prt.1	81.82K
9	17_dingweixiao.prt.1	105.14K
10	1_x_mozuo.prt.1	331.71K
11	2_daozu.prt.1	85.18K
12	3_xieliao_ld.prt.1	124.13K
13	4_tumo_gdb.prt.2	136.51K
14	5_tumo.prt.1	106.71K
15	6_xeiliaoban.prt.2	139.68K
16	7_aomo.prt.2	117.63K
17	8x70.prt.1	82.60K
18	8_daotao.prt.1	210.79K
19	asm.asm.3	63.46K
20	asm__out.log.1	5.01K
21	gb-t70_1-2000_m8x60.prt.2	142.99K
22	gb-t70_1-2000_m8x70.prt.2	141.89K
23	gongjain.prt.1	172.79K
24	mobin.prt.1	137.56K
25	sm_asm.asm.2	91.76K
26	xm_asm.asm.3	108.70K

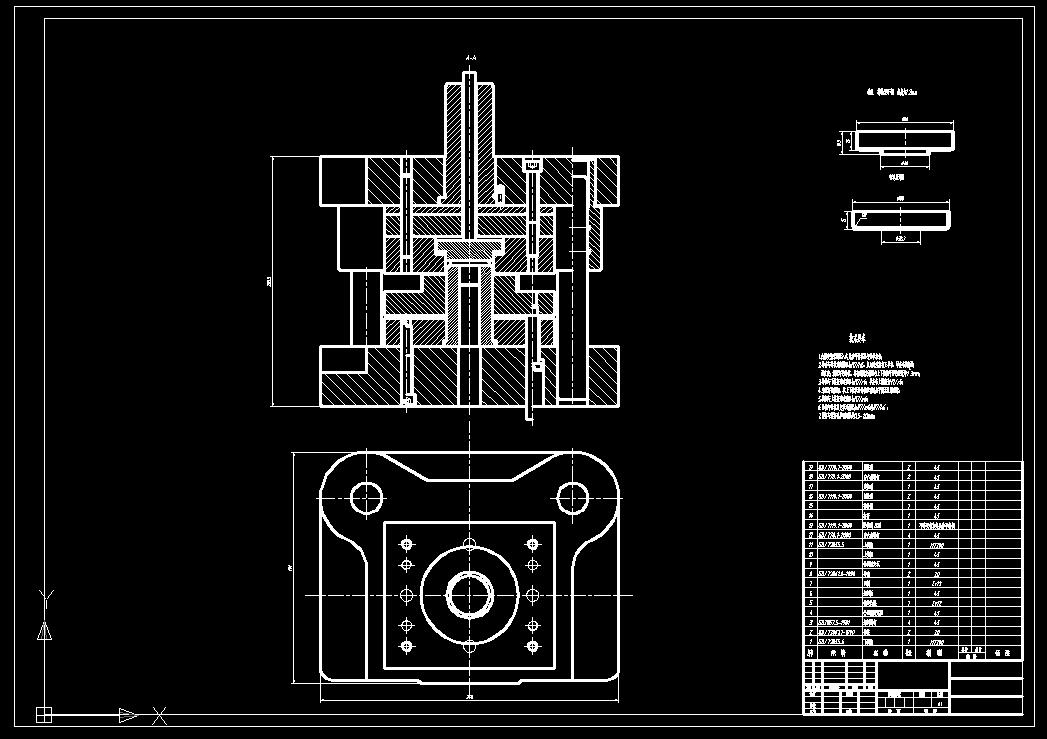

27	CAD装配图.jpg	92.15K
28	三维装配图.jpg	25.02K

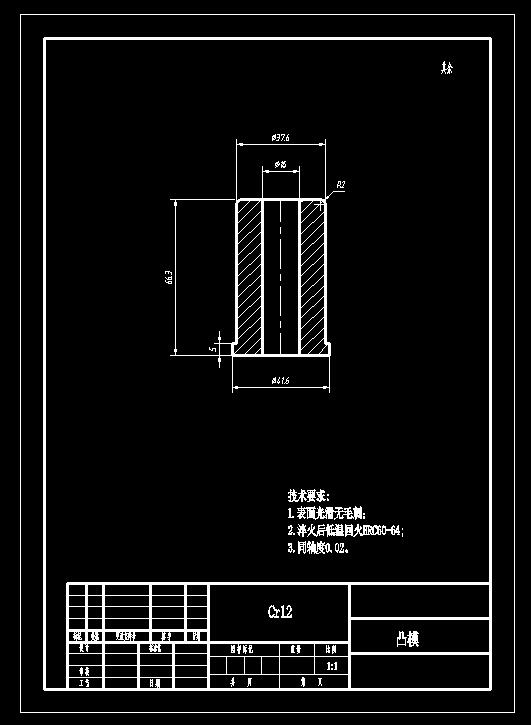

29	凸模.jpg	30.56K

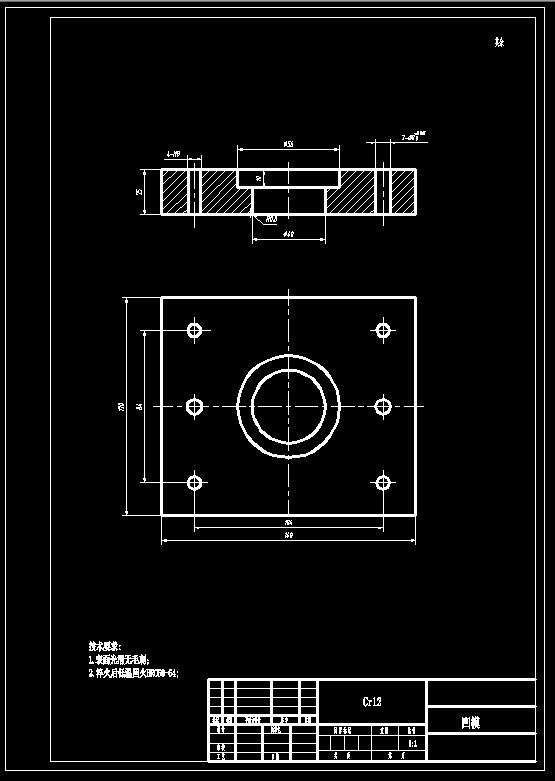

30	凹模.jpg	35.87K

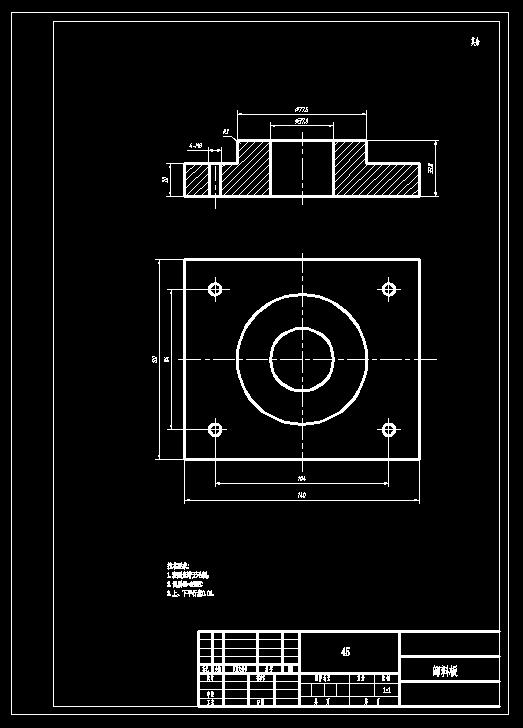

31	卸料板.jpg	32.60K
32	工件三维.jpg	19.41K
33	工件图.jpg	18.29K
34	爆炸图.jpg	25.69K

此图纸下载需要80金币

立即下载

发布者

机械师

创作: 1293

粉丝: 60

加入时间：2022-12-31

私信

关注

模型信息

图纸格式：stp,dwg,prt,asm

文件大小：2.9M

所需金币：80

上传时间：2023-09-05 21:28:59

是否可编辑：可修改，包括参数

版本：PROE 5.0

标签

端盖

翻边模

模具

冲压

图纸简介

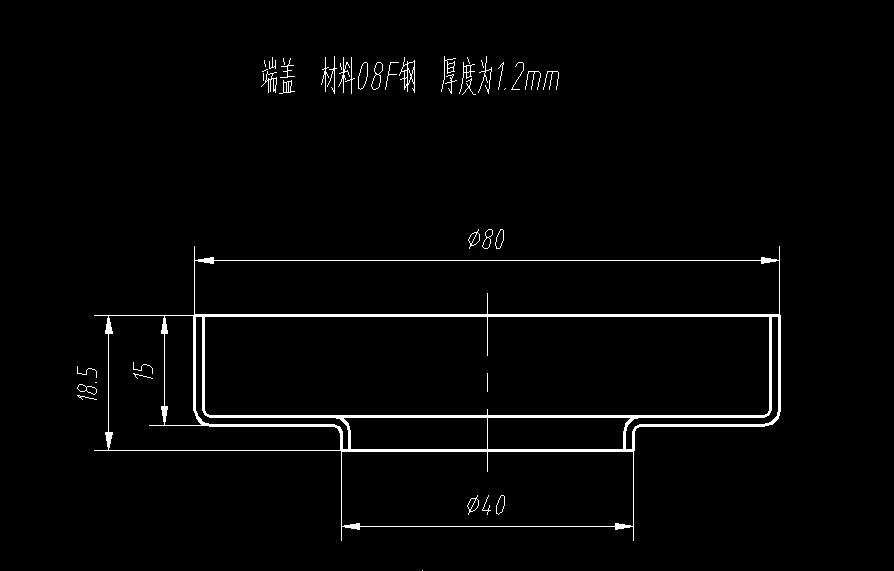

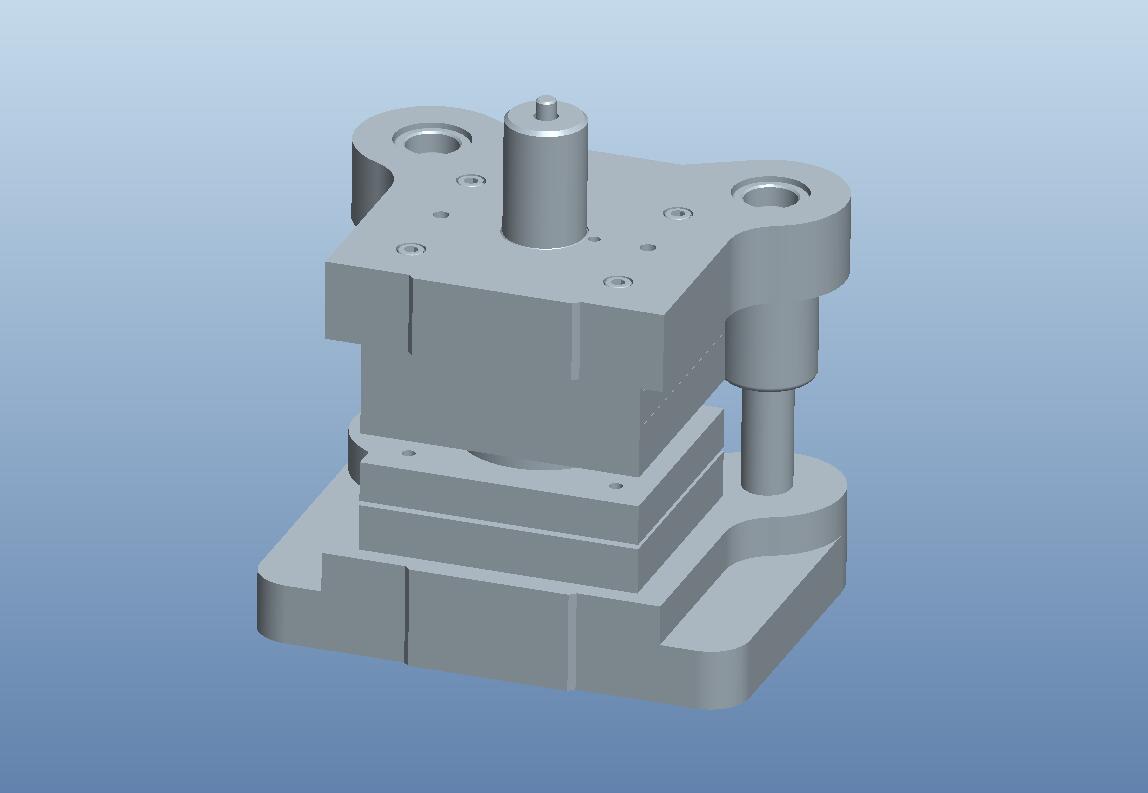

端盖翻边模（CAD图+proe三维）材料08F钢厚度为1.2mm 1.凸模安装采用压入式,先磨平凸模再与垫板相接；2.导套与导柱为间隙配合H7/h6，压入时注意校正导柱，导套与模板的垂直度；装配好的导柱，导套的固定端面与上下模座平面的距离为1~3mm； 3.导柱与下模座为过盈配合H7/r6；导套与上模座为H7/r6；4.装配好的模架，其上下模板沿导柱移动时应平稳无阻滞现象；
