带有金属嵌件的侧面注塑模具（ID:740929）

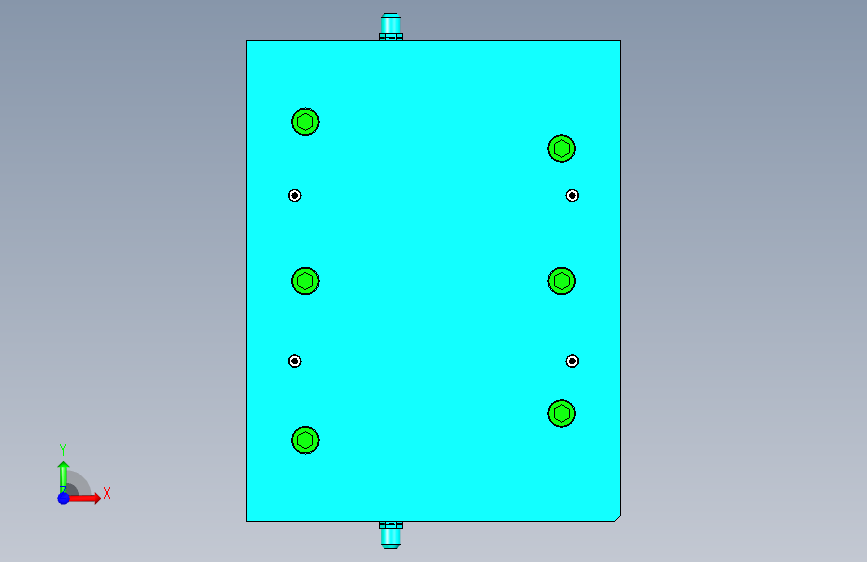

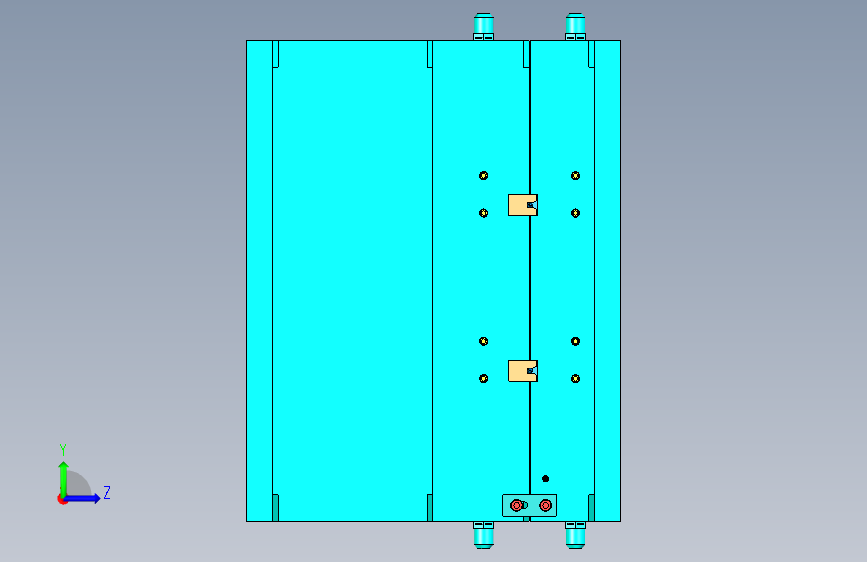

0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 16973753134479.rar | 12.84M |

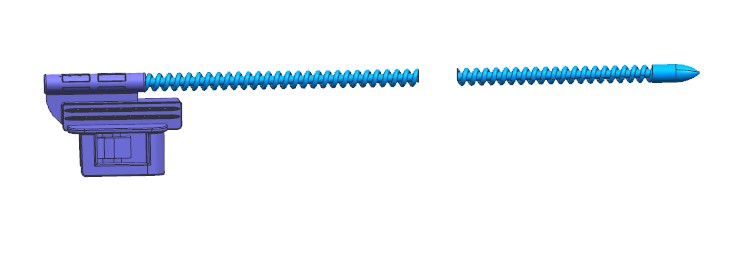

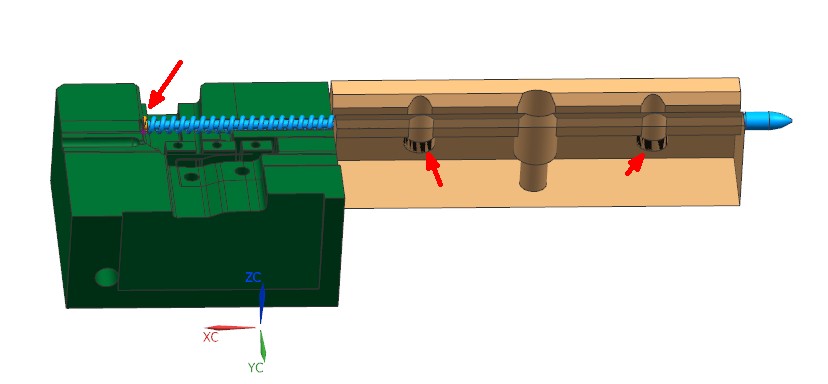

| 2 | 1.产品正面.jpg | 18.17K |
| 3 | 2.嵌件的定位和固定.jpg | 31.34K |
| 4 | 3.滑块.jpg | 30.08K |

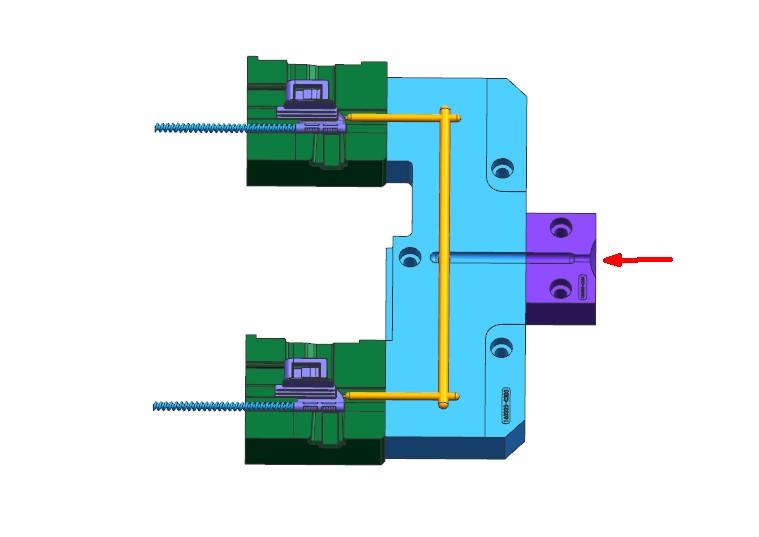

| 5 | 4.浇口和流道.jpg | 34.48K |

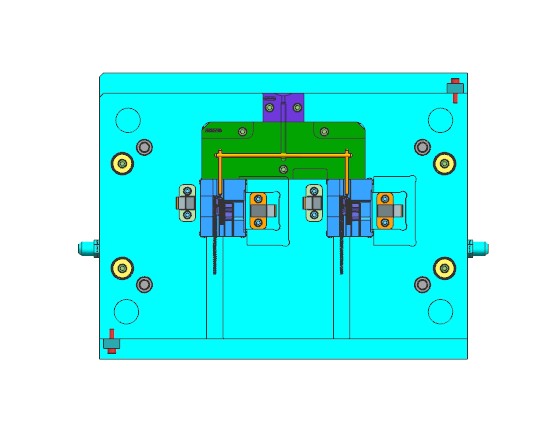

| 6 | 5.前模.jpg | 31.21K |

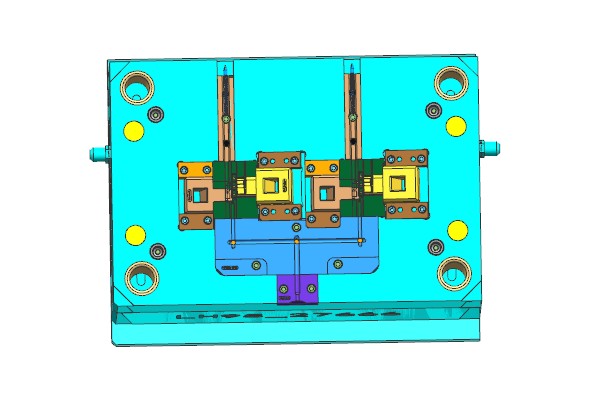

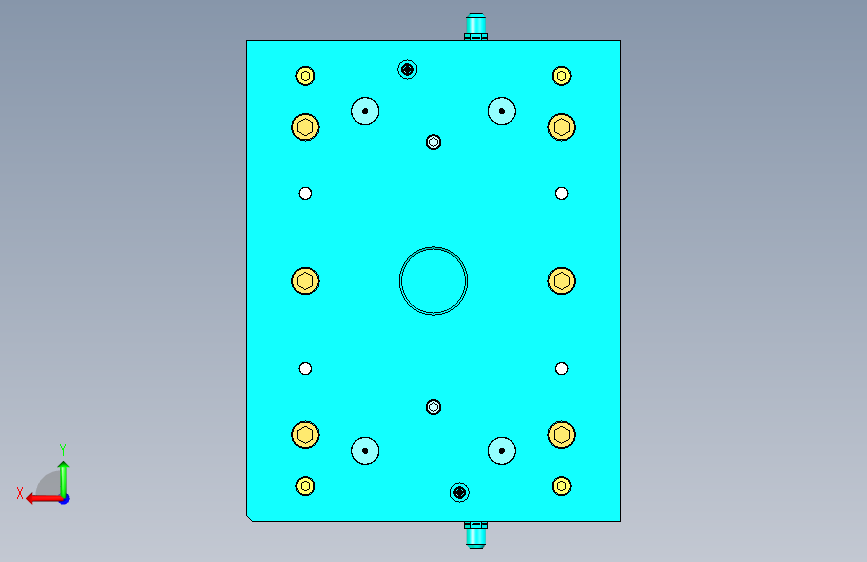

| 7 | 6.后模.jpg | 41.82K |

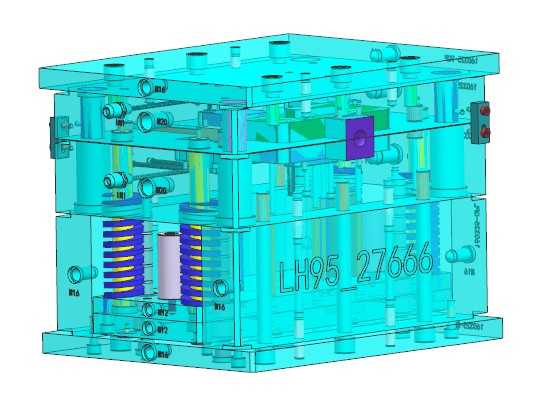

| 8 | 7.模具整体.jpg | 62.83K |
| 9 | LH95_27666-086216C325-20161228.stp | 86.94M |
此图纸下载需要50金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸格式：stp
文件大小：13.14M
所需金币：50
上传时间：2023-10-15 21:08:40
是否可编辑：可修改，不包括参数
版本：STEP
标签
注塑模具
侧面注塑
金属嵌件
滑块
图纸简介

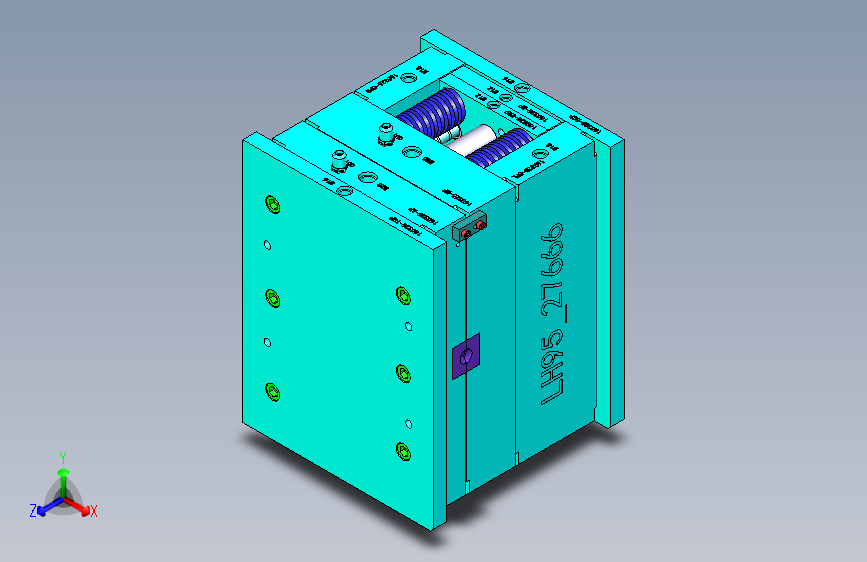

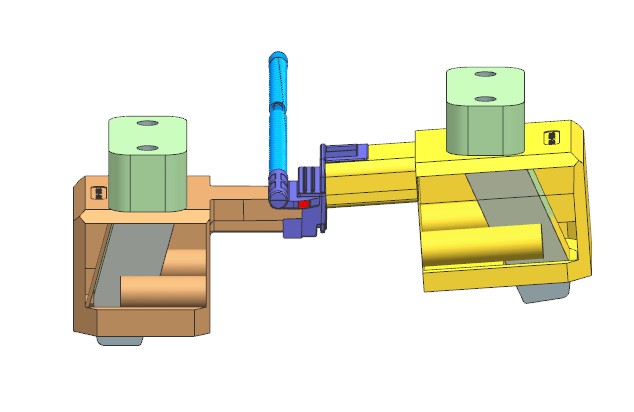

这是一份不常见的侧面注塑的模具设计图纸，产品为带有金属嵌件的汽车内部配件。嵌件较长在模具中不仅有定位，还要有固定，本例使用的是强力磁铁吸附。嵌件上带有毛绒，可自行封胶。产品两面有倒扣，使用滑块抽芯结构
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
