洗衣机扣手盒注塑模具
（ID:874580）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

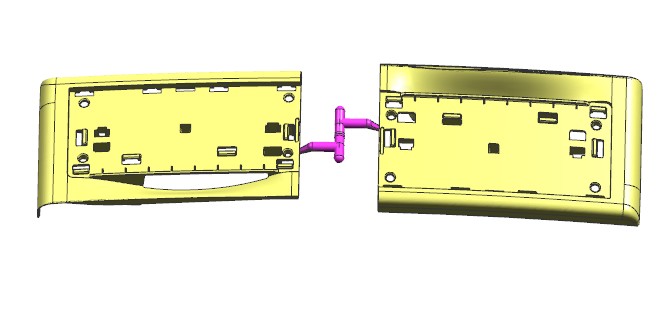

| 1 | 1.产品正面.jpg | 31.03K |

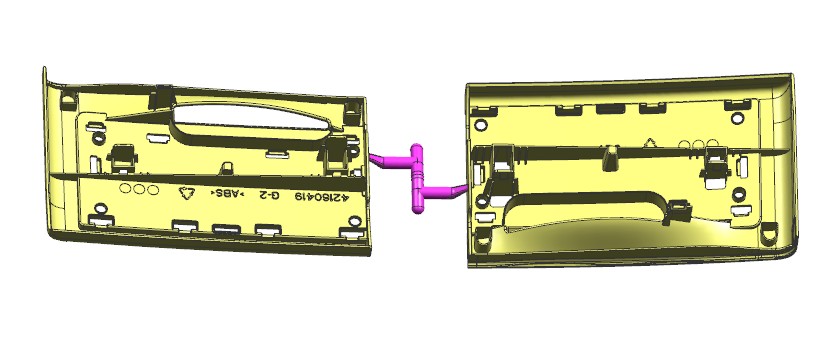

| 2 | 2.产品背面.jpg | 54.07K |

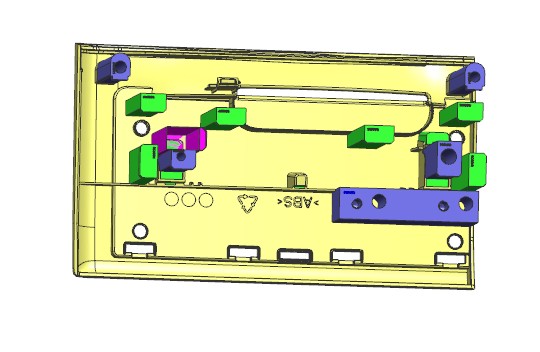

| 3 | 3.镶件.jpg | 39.24K |

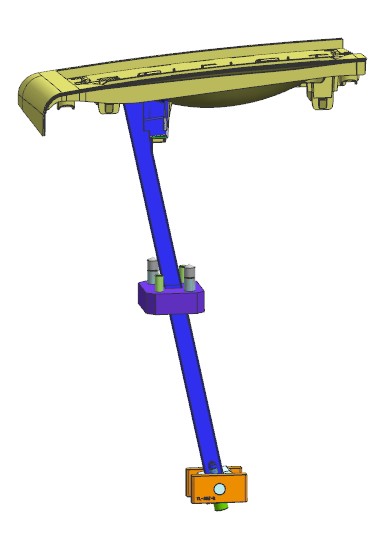

| 4 | 4.斜顶.jpg | 21.89K |

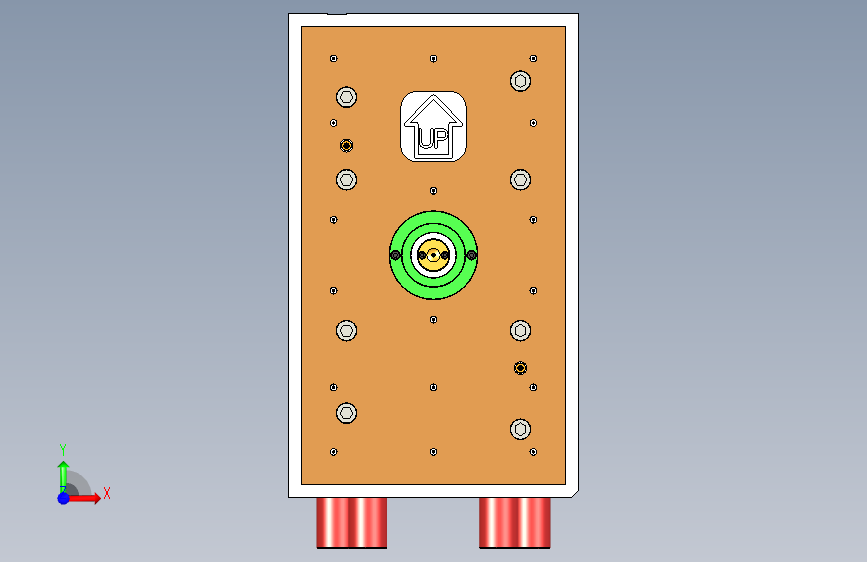

| 5 | 5.前模.jpg | 69.84K |

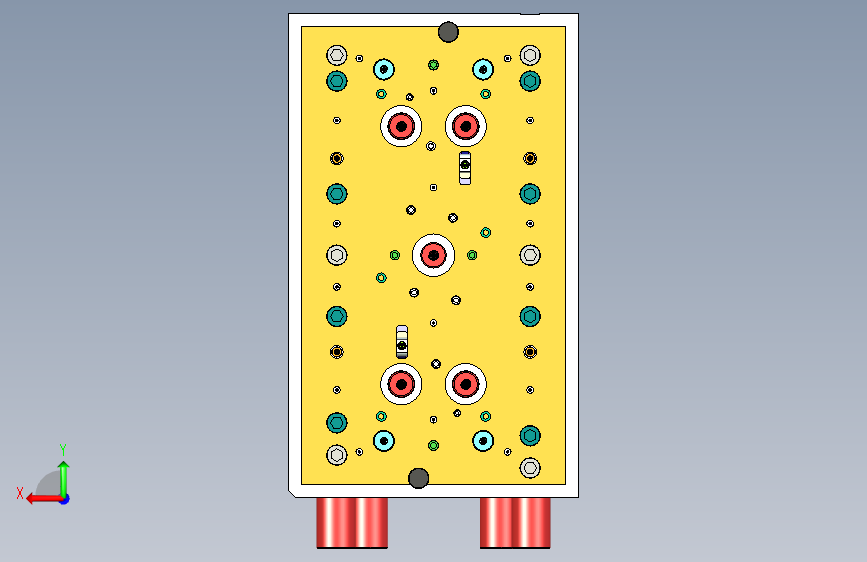

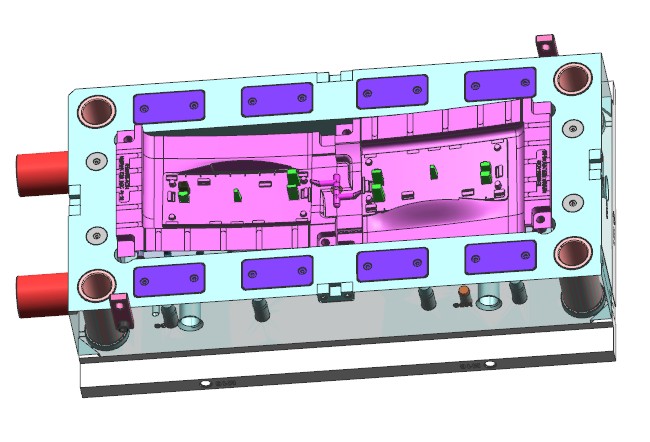

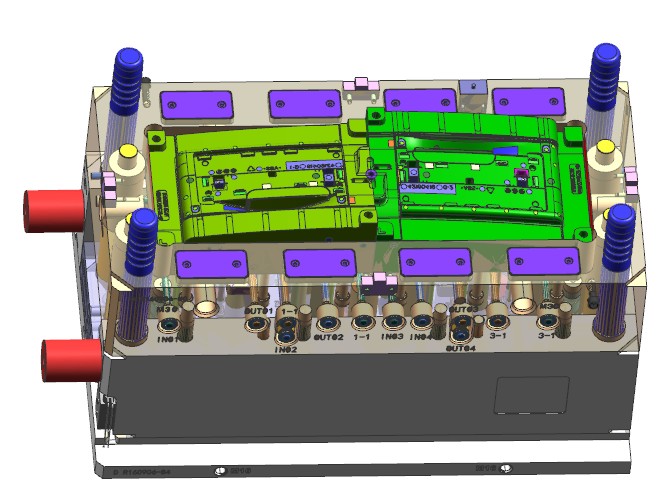

| 6 | 6.后模.jpg | 84.69K |

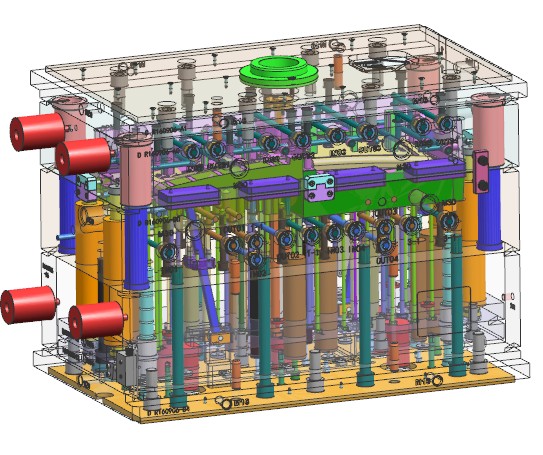

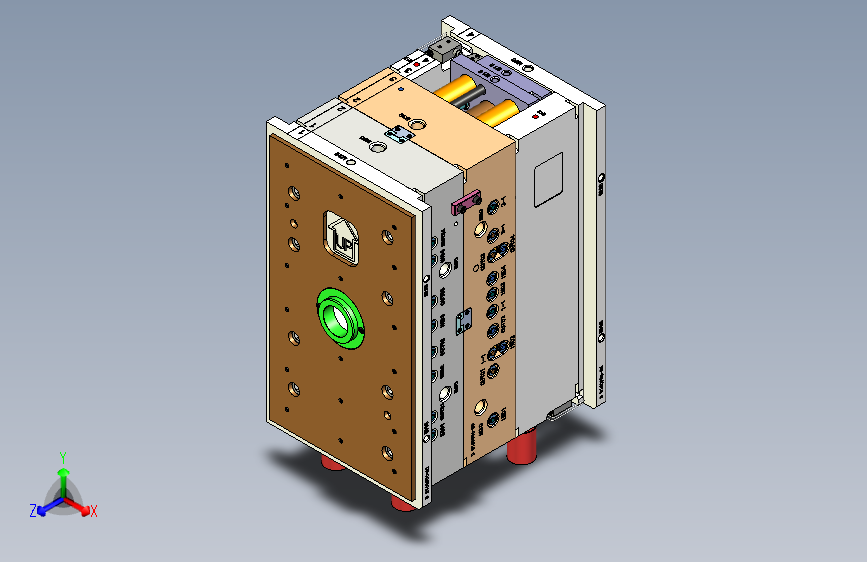

| 7 | 7.模具整体.jpg | 95.84K |
| 8 | R160906-0406.stp | 105.15M |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：874580
图纸格式：stp
文件大小：12.53M
所需金币：30
上传时间：2023-12-30 21:56:47
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
注塑模具
洗衣机
扣手盒
斜顶
图纸简介

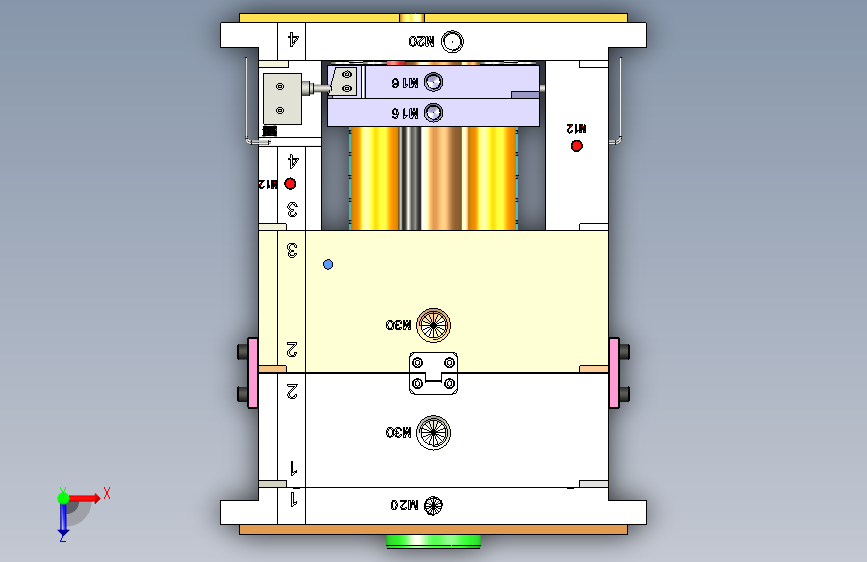

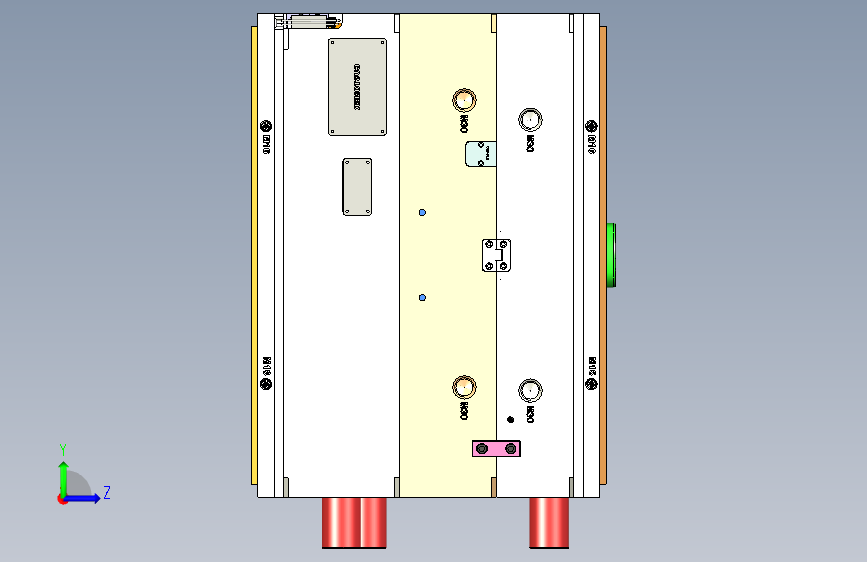

这是一款洗衣机扣手盒注塑模具3D图纸。模具采用1X2排位布局，使用冷流道潜伏浇口进胶。为方便加工，前后模仁都使用了两块，前模擦破位置和后模深骨位都取了镶件，便于加工和维修。倒扣使用斜顶抽芯，斜顶座采用万向座+耐磨板结构，防止运动卡死。
