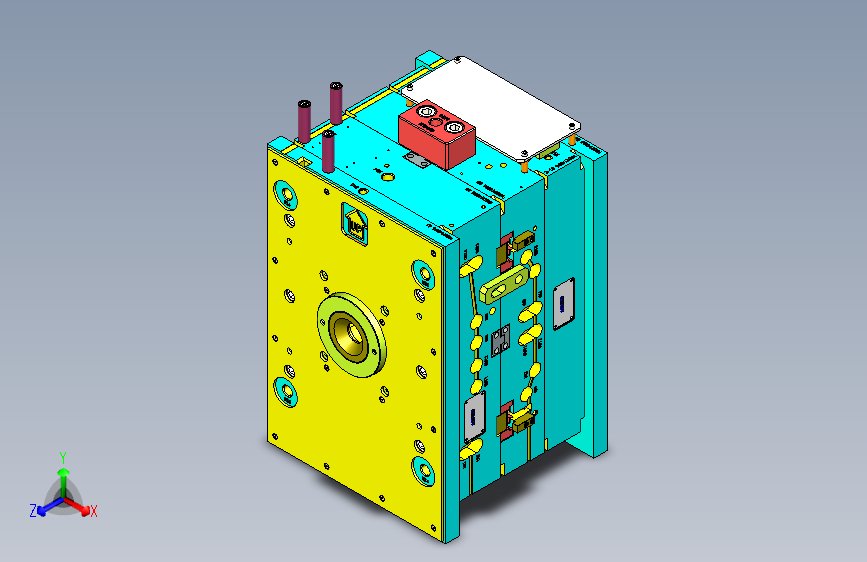

汽车扳手壳体注塑模具
（ID:884138）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

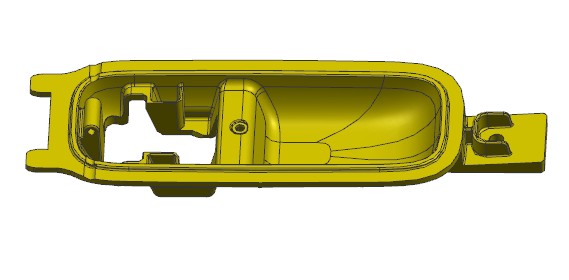

| 1 | 1.产品正面.jpg | 26.17K |

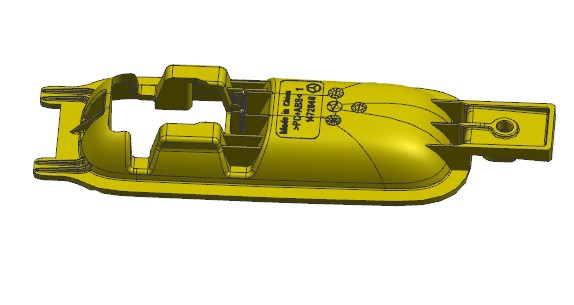

| 2 | 2.产品背面.jpg | 27.65K |

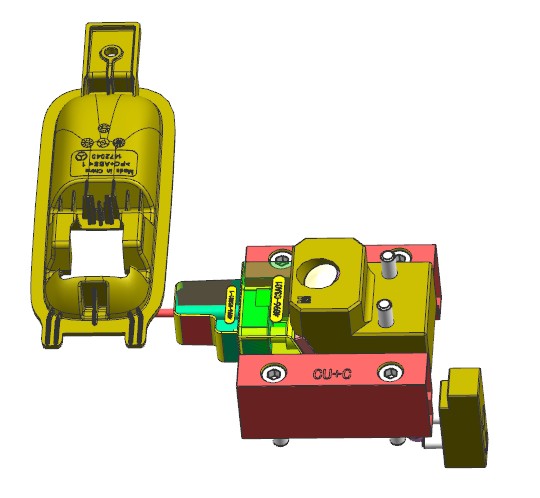

| 3 | 3.滑块.jpg | 40.72K |

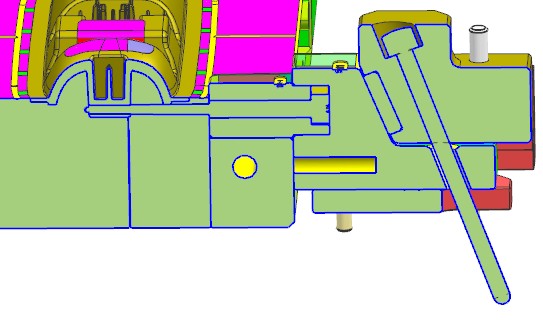

| 4 | 4.滑块剖视图.jpg | 39.32K |

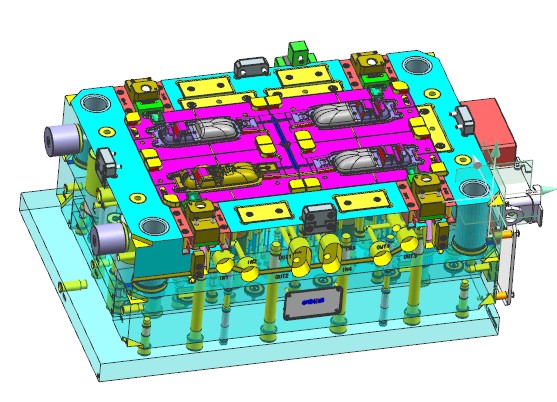

| 5 | 5.后模.jpg | 85.06K |

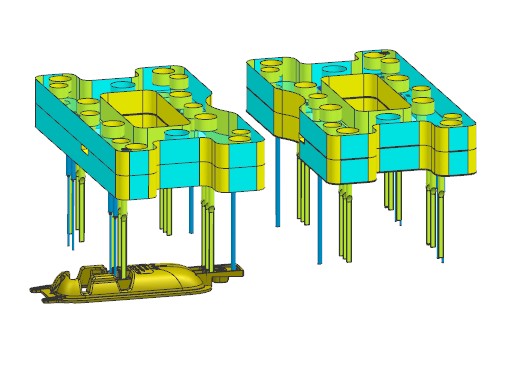

| 6 | 6.前模顶针.jpg | 40.50K |
| 7 | _HRD214896-TOP.stp | 129.06M |
此图纸下载需要50金币
立即下载
发布者
模型信息
图纸ID：884138
图纸格式：stp
文件大小：14.9M
所需金币：50
上传时间：2024-01-06 22:10:26
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
注塑模具
汽车
扳手壳体
前模顶出
隧道滑块
图纸简介

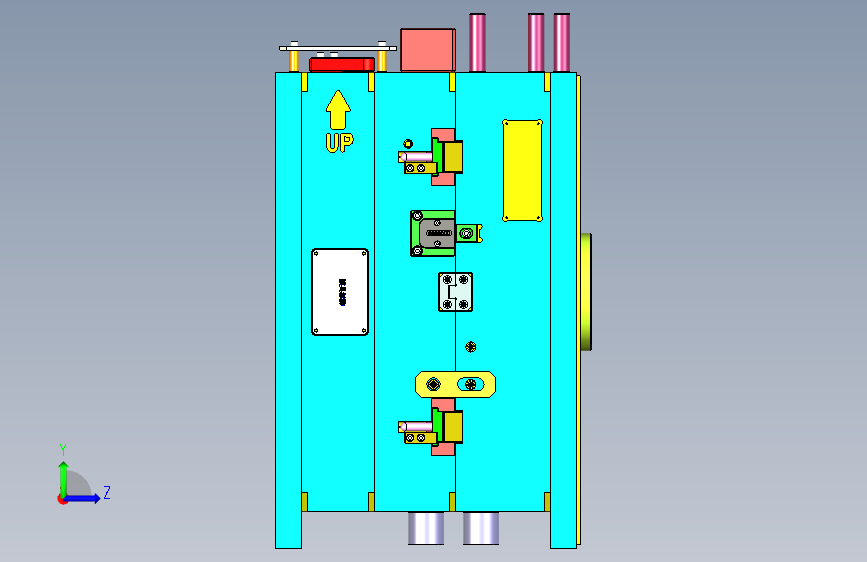

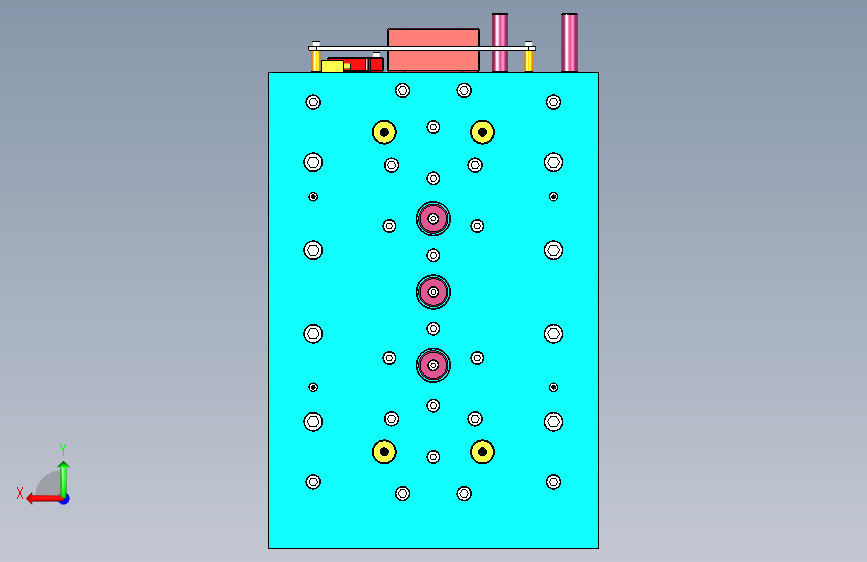

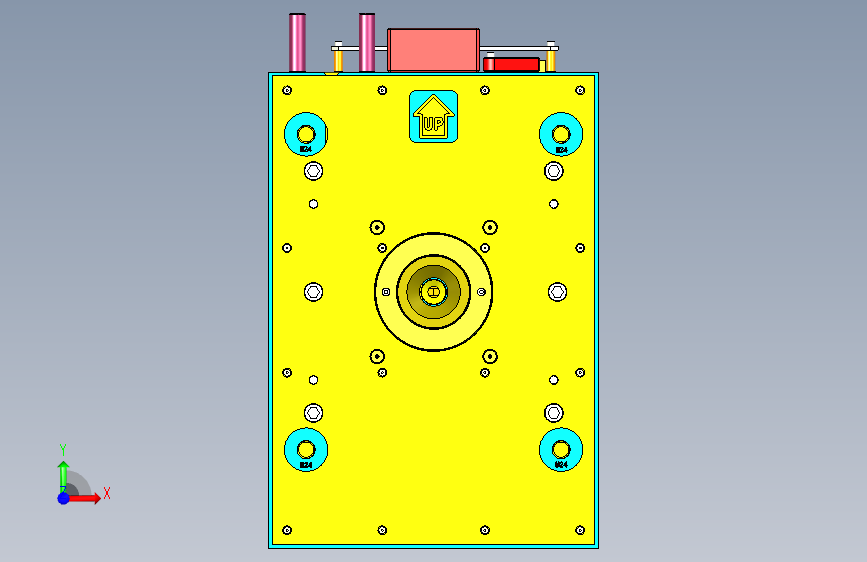

汽车扳手壳体注塑模具。产品内部有一处圆孔需要隧道抽芯，为简化模具结构，将次隧道抽芯滑块做到后模。产品因此倒置，即后模成型产品外观，后模顶针要避让产品外露面（皮纹）。前模成型产品B面，但B面上骨位较多，对模具抱紧力较大，因此模具前模也需要设计顶针顶出，弹块提供动力，复位杆强制回位。
